梅赛德斯奔驰智能遥控车钥匙结构设计

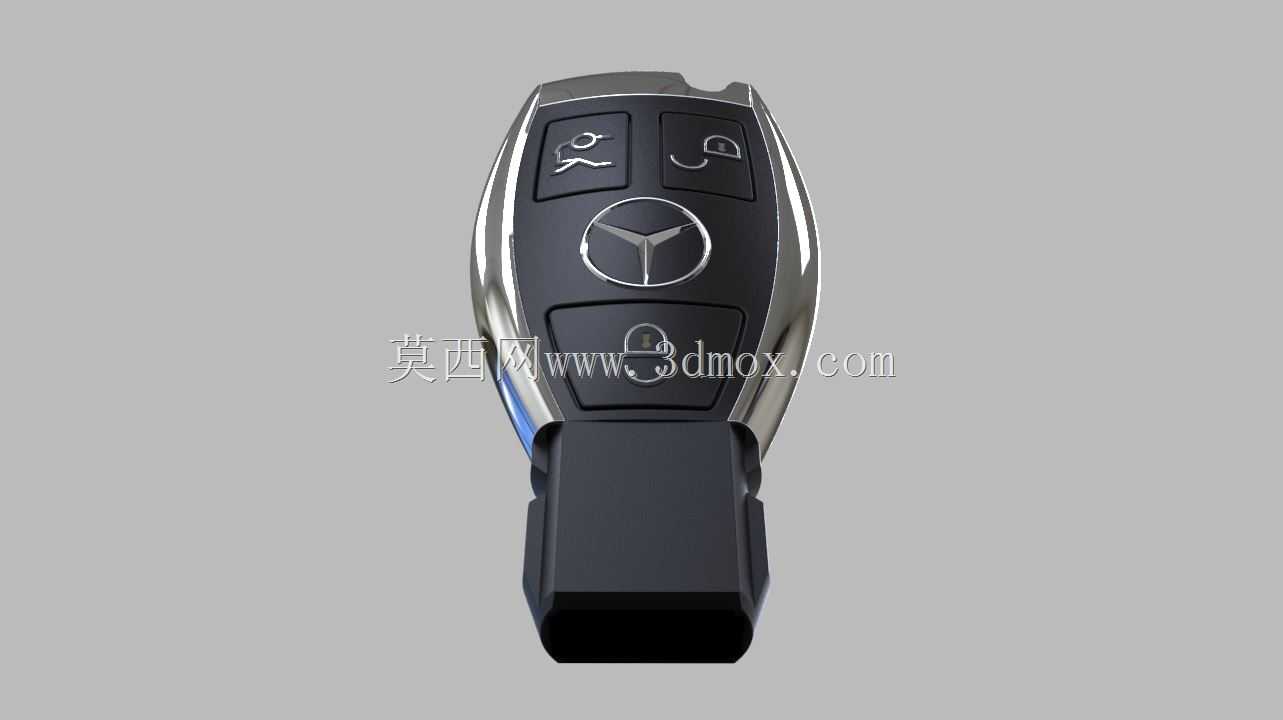

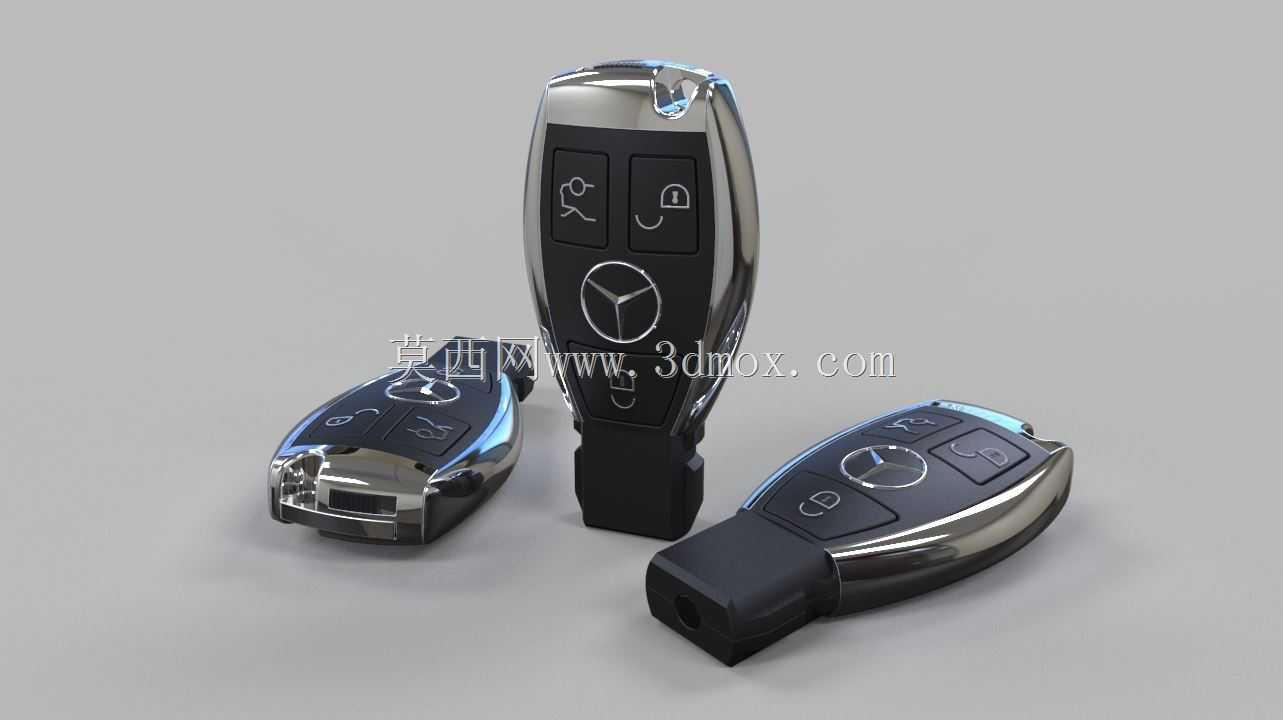

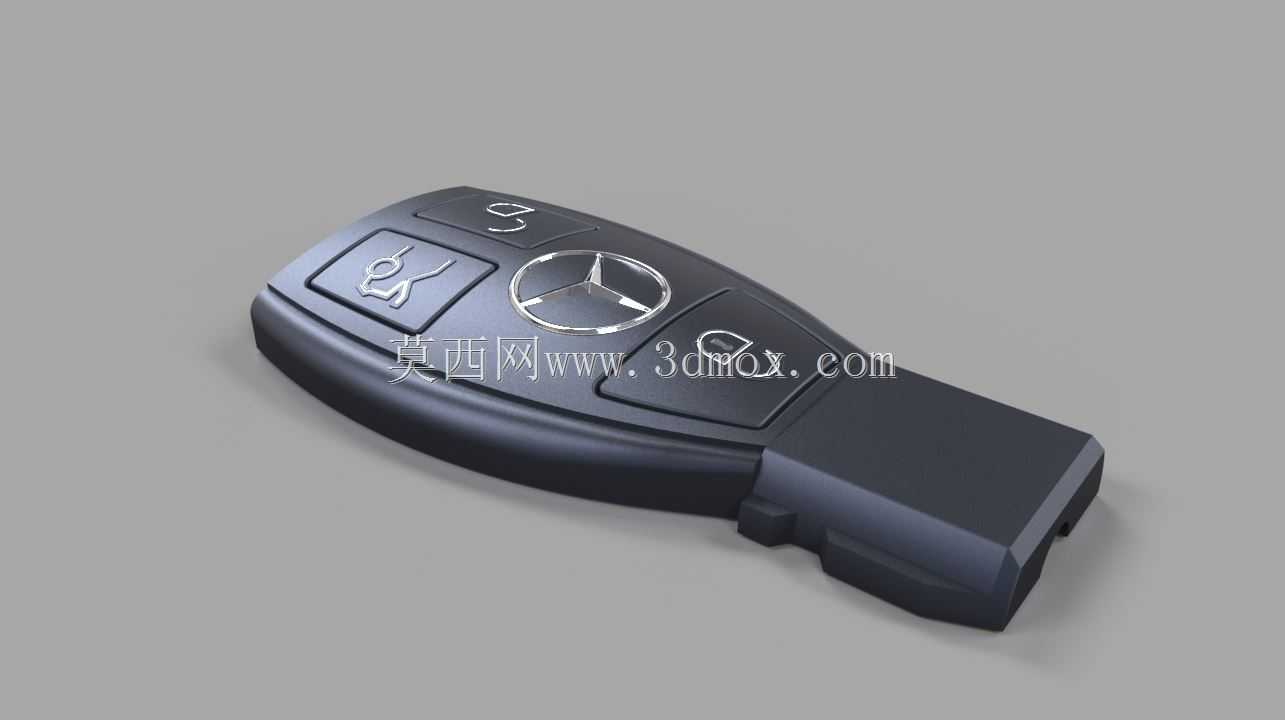

　　这款智能车钥匙是适配梅赛德斯奔驰车型的遥控解锁配件，日常主要用于车主随身携带，完成车辆的远程解锁、落锁、后备箱开启以及寻车等操作，是乘用车辆无钥匙进入、一键启动系统的核心手持交互终端，在汽车后市场配件替换、整车配套零部件开发、汽车周边产品设计验证等场景中都有对应的应用需求。从实际使用场景来看，该钥匙需要满足单手握持操作的人机要求，日常放置于口袋、手包中时不能出现误触，同时按键的反馈力度要清晰，避免按压时的模糊感导致操作失误，外壳的曲面弧度需要贴合成年人手掌握持时的指腹贴合角度，边缘做圆滑过渡处理，不会硌手，长期携带也不会对衣物造成勾刮。设计过程中首先参考了实车钥匙的外观比例，由于是基于实物外观逆向构建的模型，

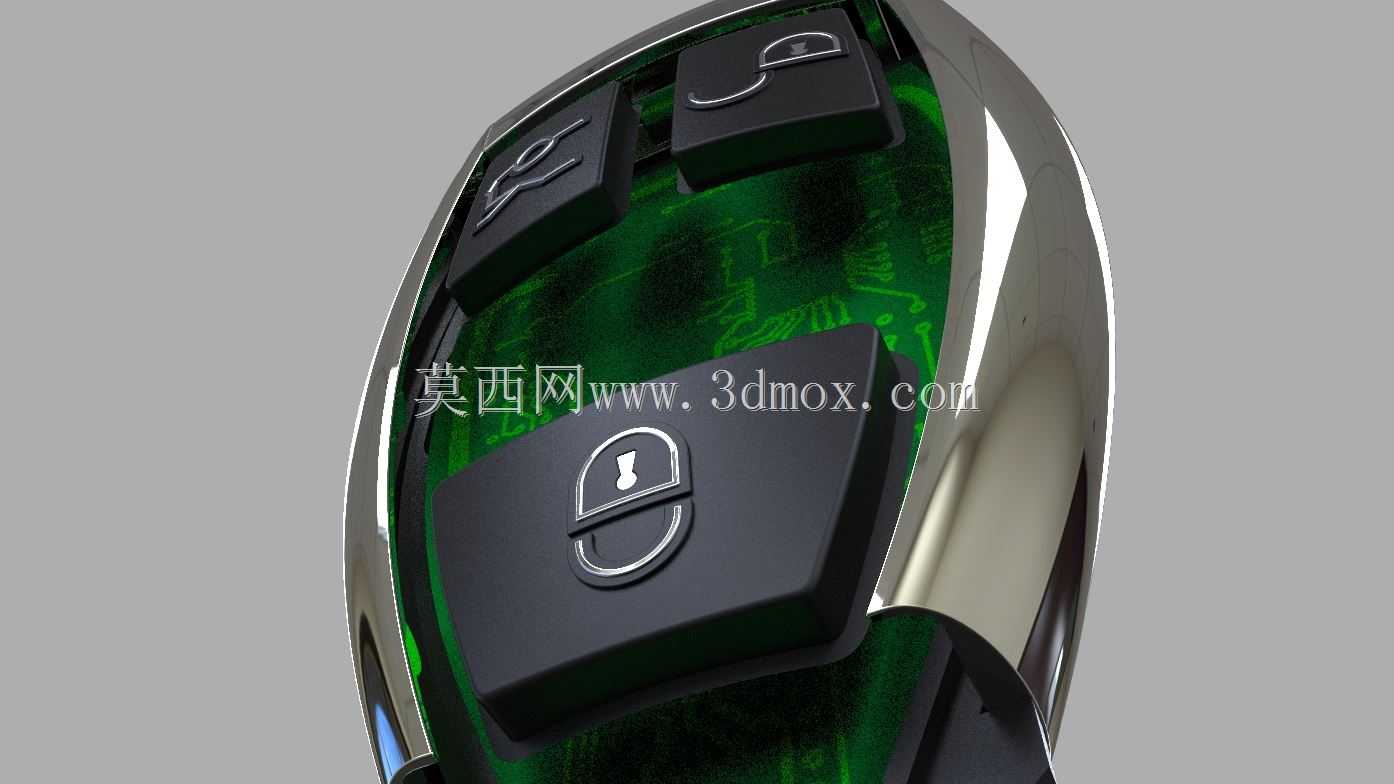

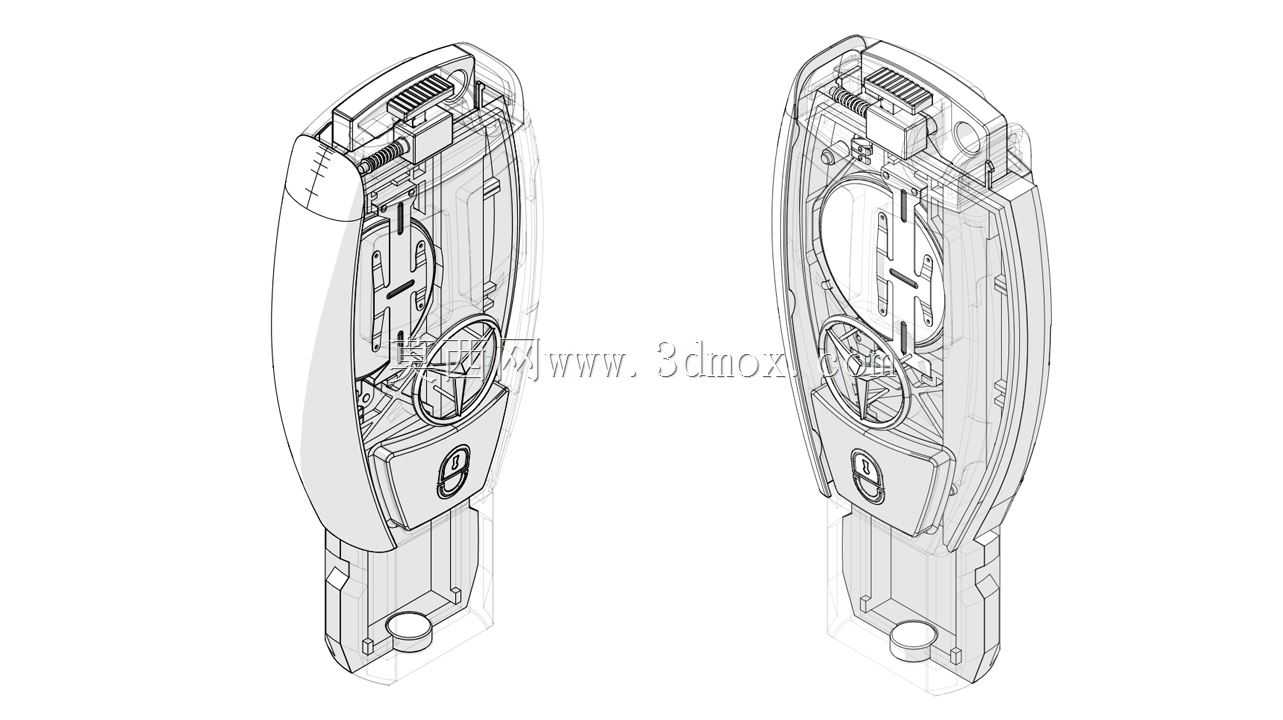

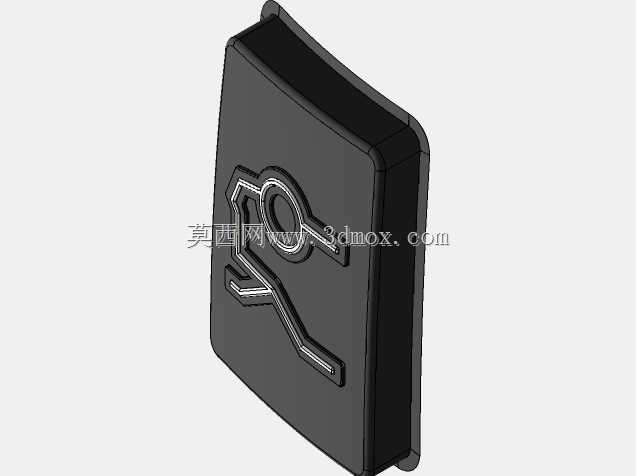

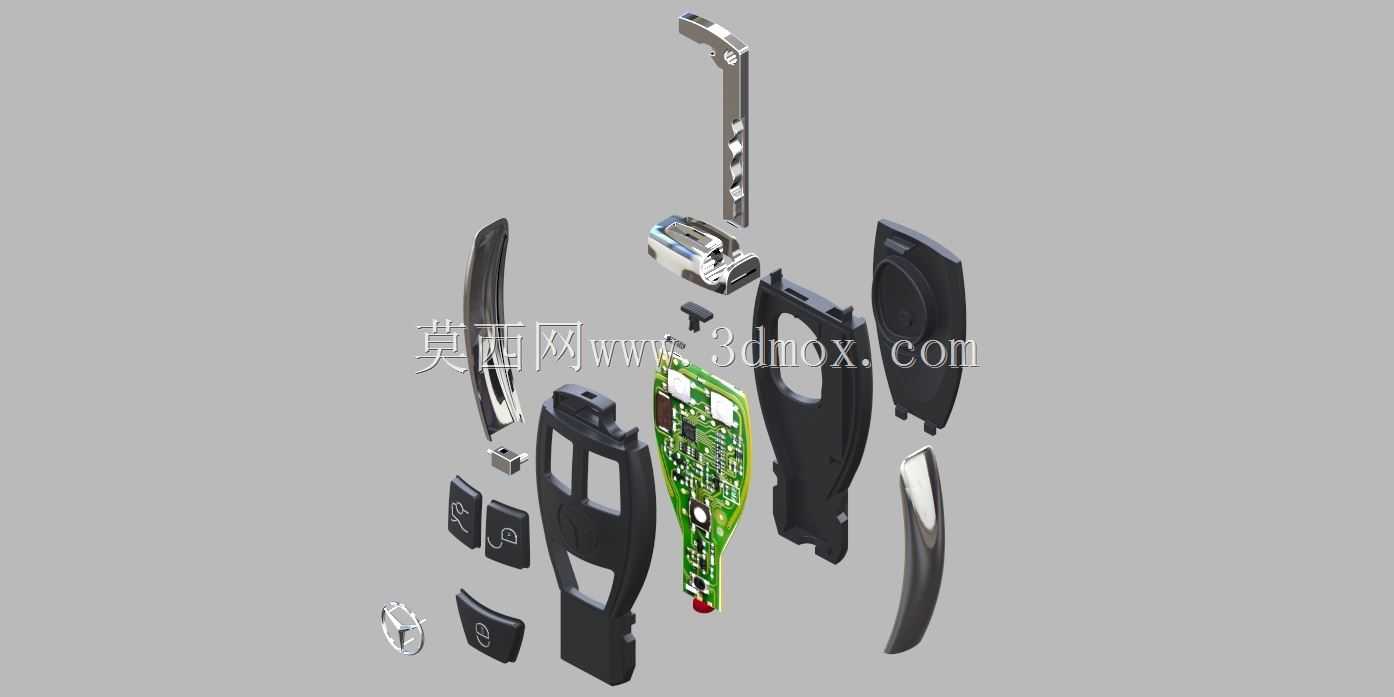

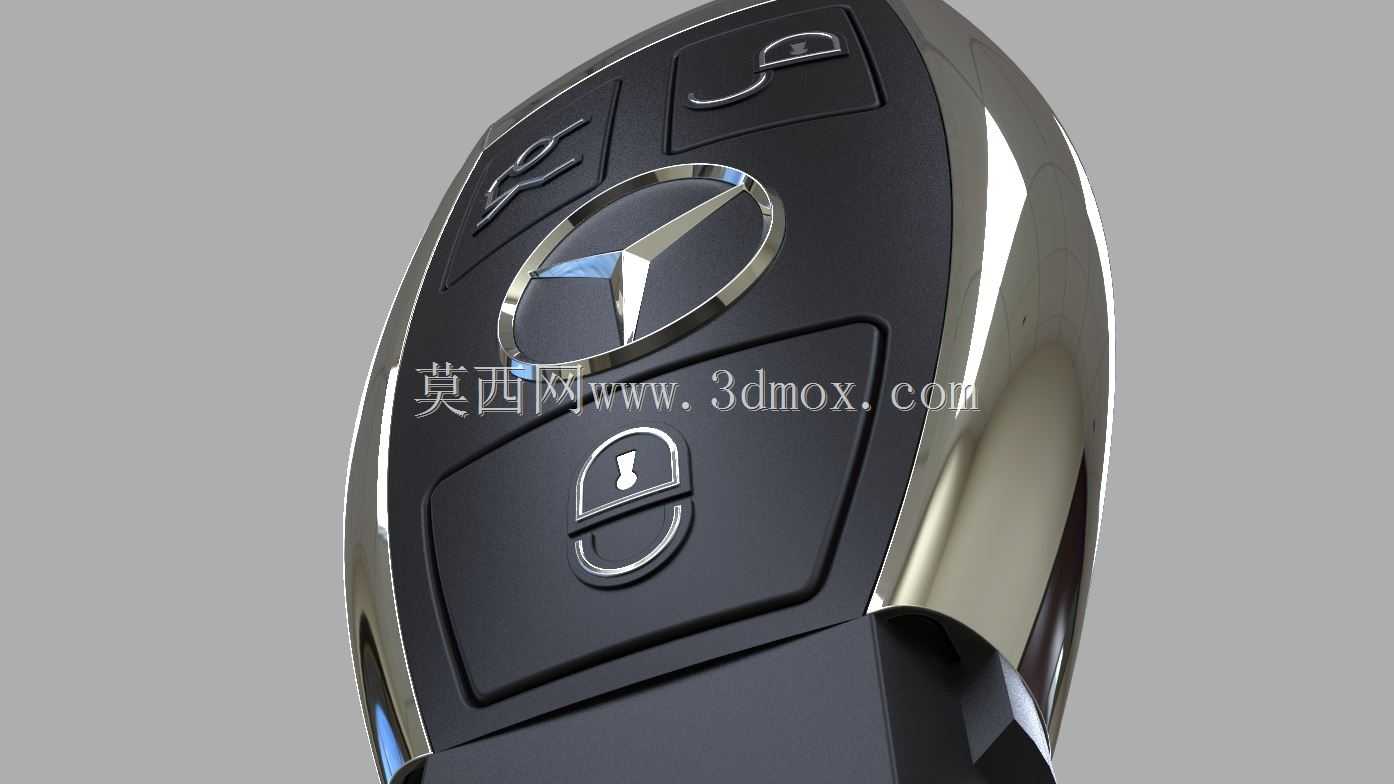

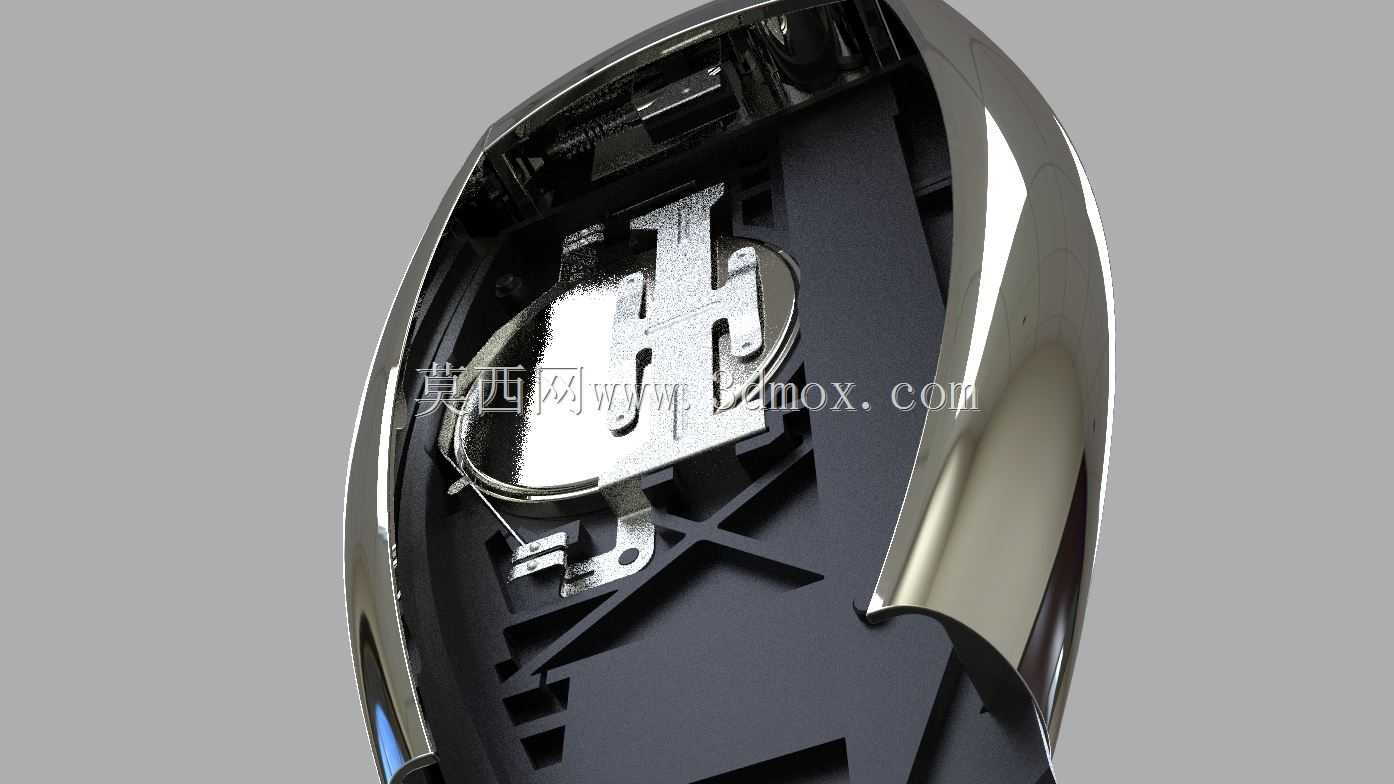

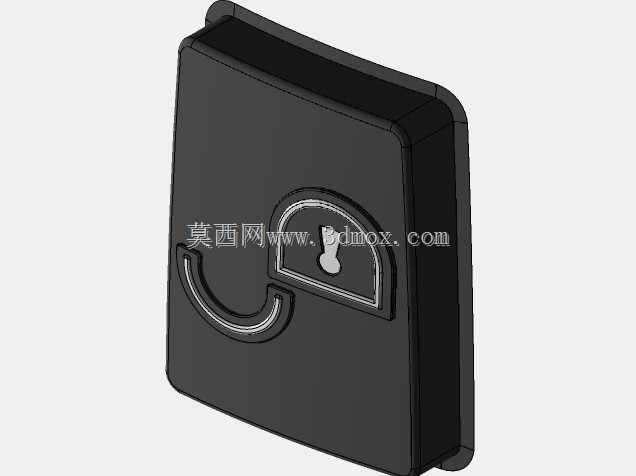

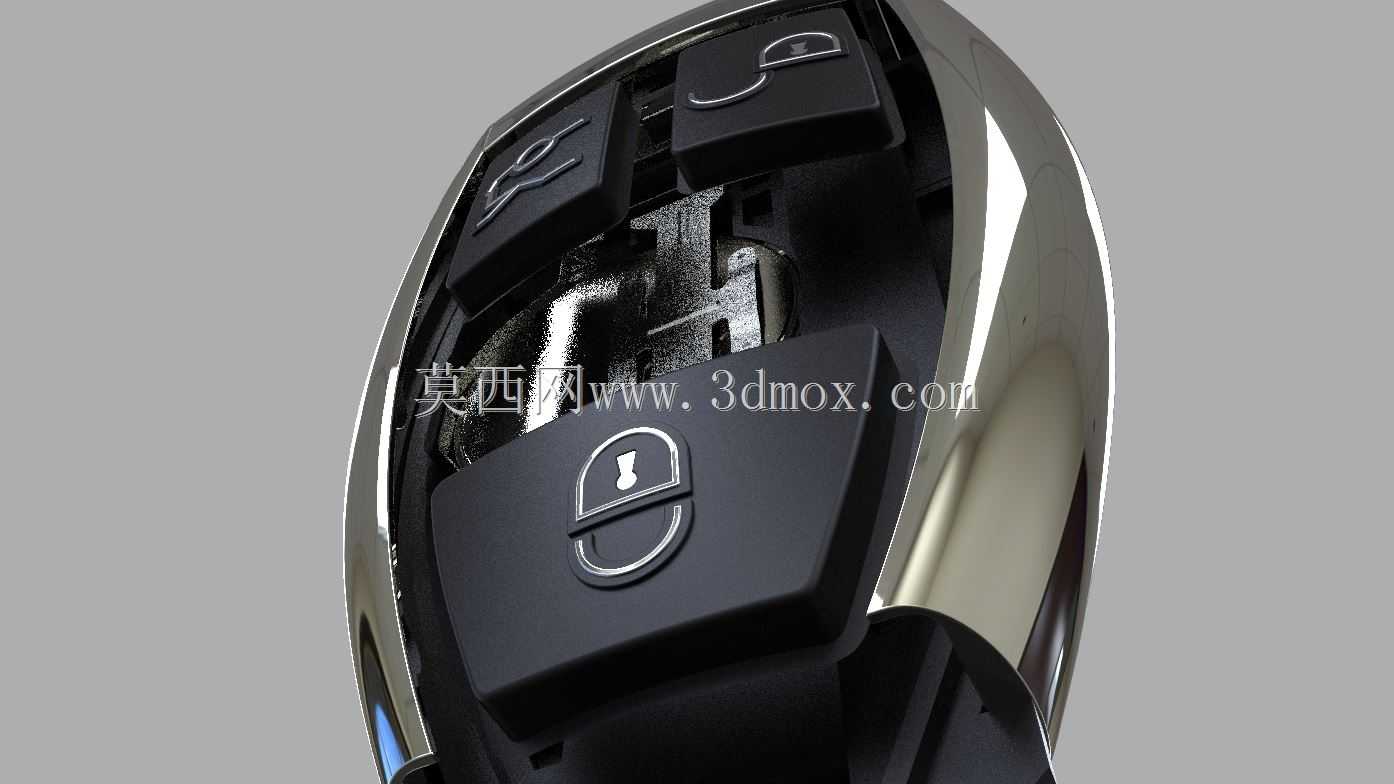

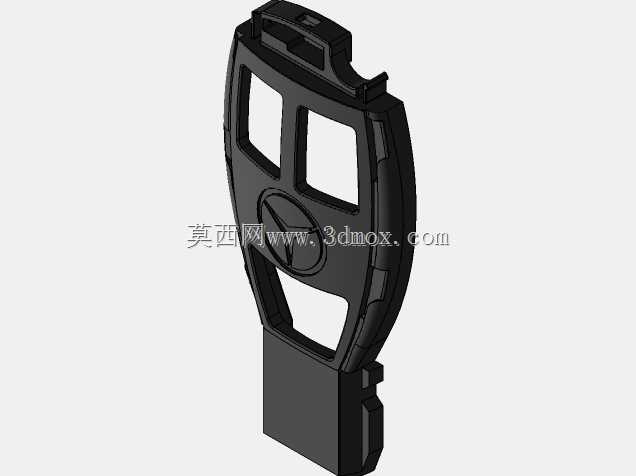

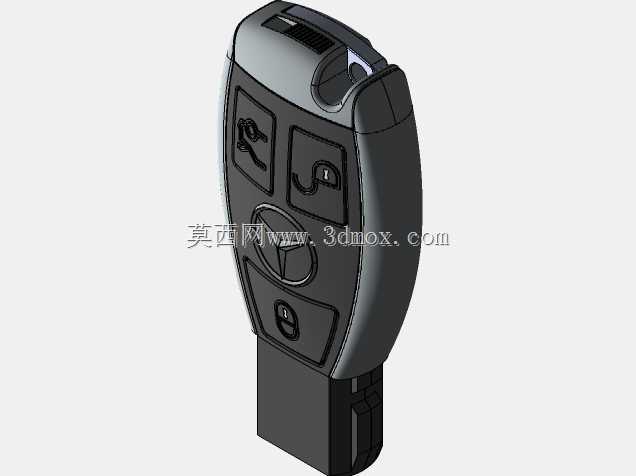

　　整体轮廓严格还原量产钥匙的握持手感，整体长度控制在成年人单手握持时拇指可覆盖所有功能按键的范围，宽度适配常规裤兜、名片夹的容纳尺寸，厚度方向预留了内部电路板、纽扣电池、信号发射模块的安装空间，外壳分件采用上下扣合加底部装饰端盖的结构，接缝位置对齐外观的镀铬装饰条边界，保证装配后外观缝隙均匀，没有明显的断差。功能层面，三个物理按键分别对应锁车、解锁、后备箱开启功能，按键表面做了对应的功能标识浮雕，按压行程控制在1.2-1.5mm之间，配合内部的硅胶按键垫可以提供清晰的段落反馈，按键周边的外壳做了下沉式的防护边框，即使钥匙受到正面挤压，边框会先承接外力，避免按键被持续按压导致电池亏电。外壳的材质分区也在模型中做了区分，

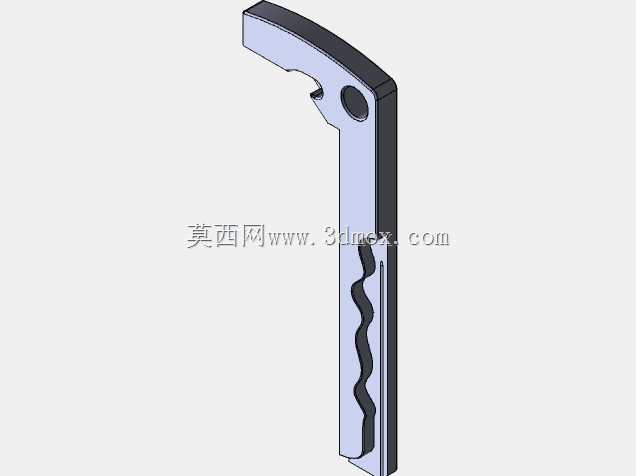

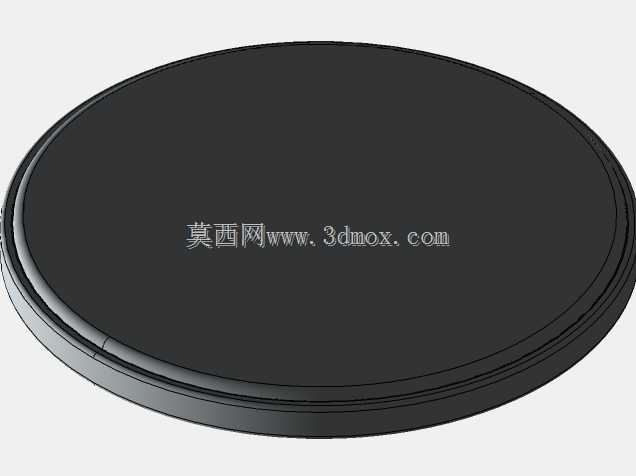

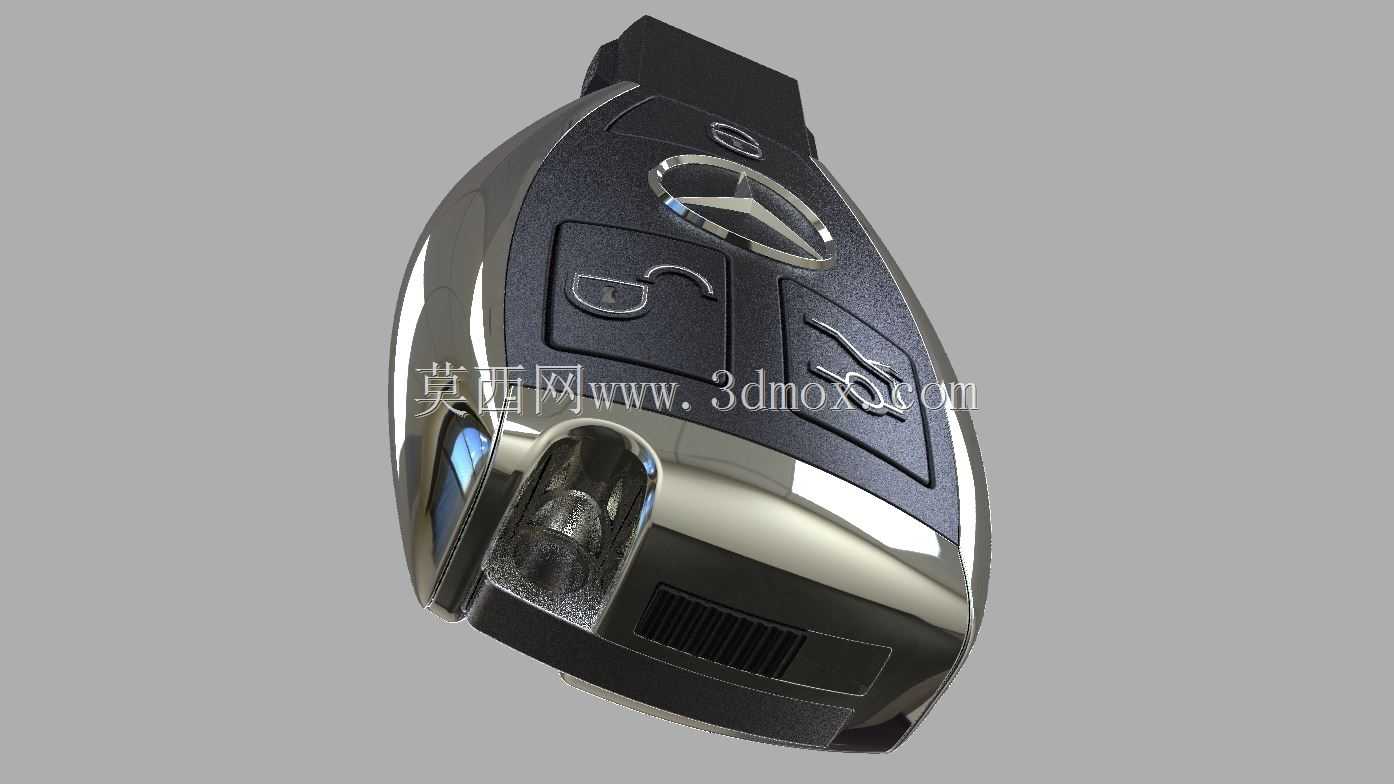

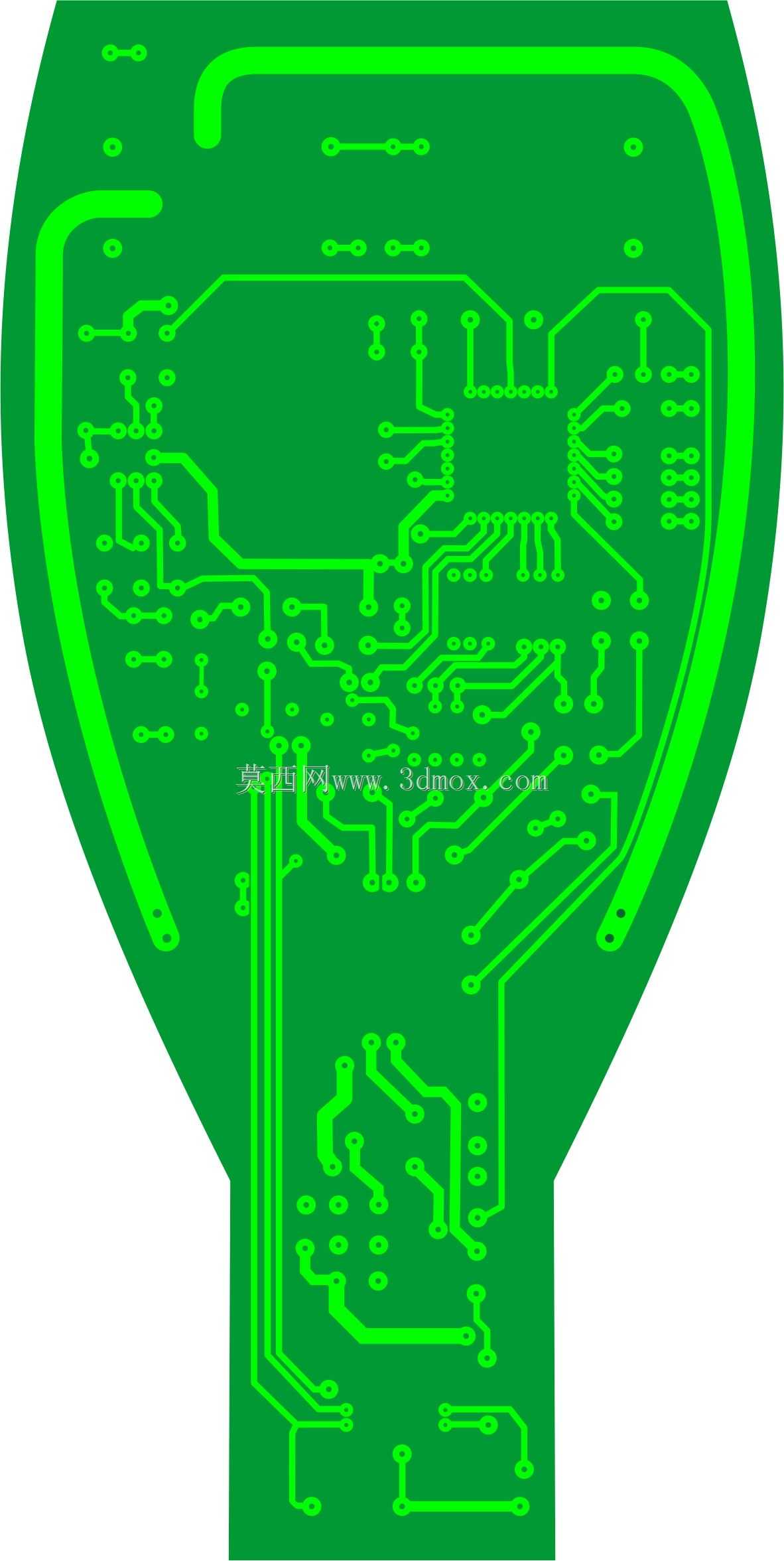

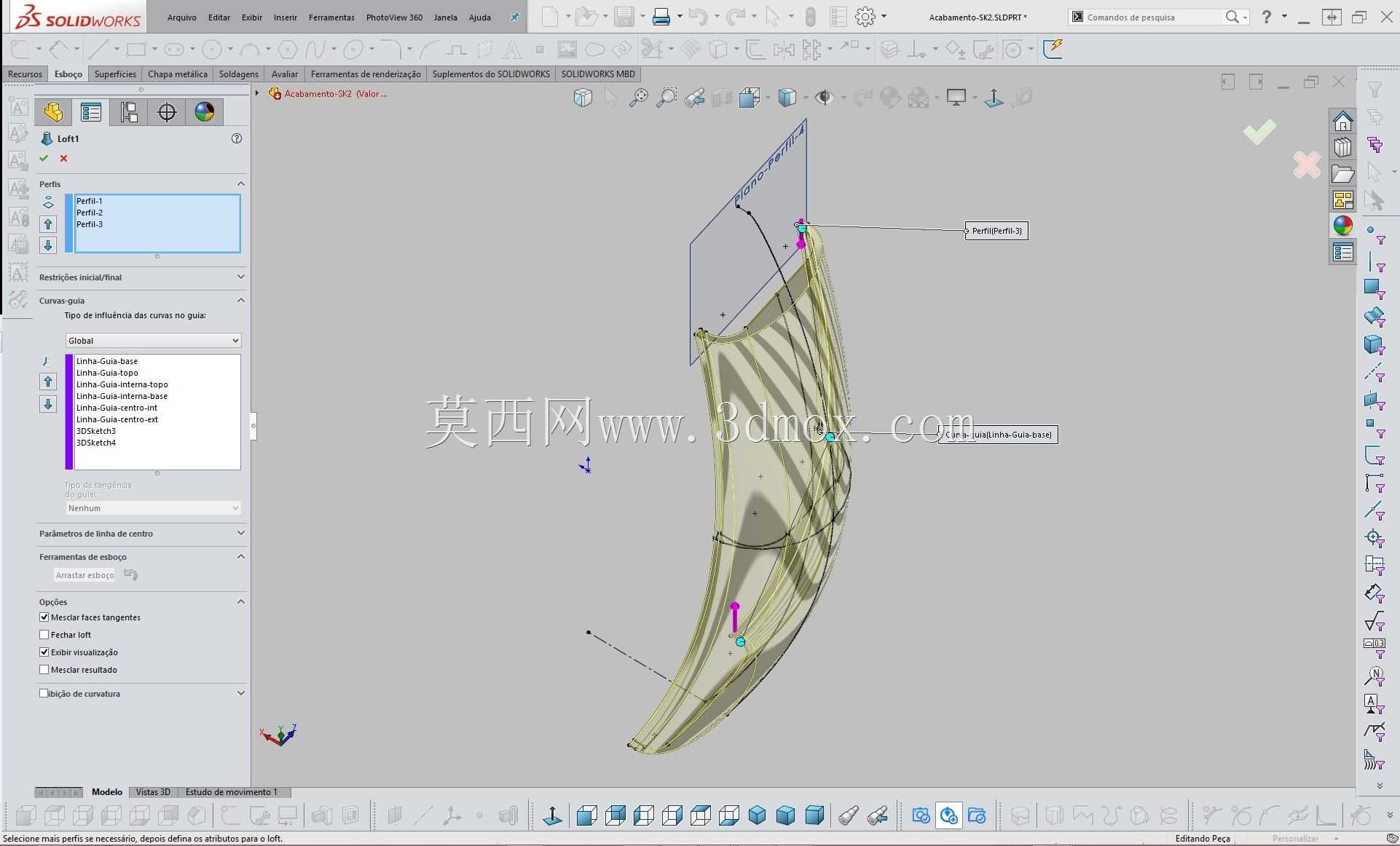

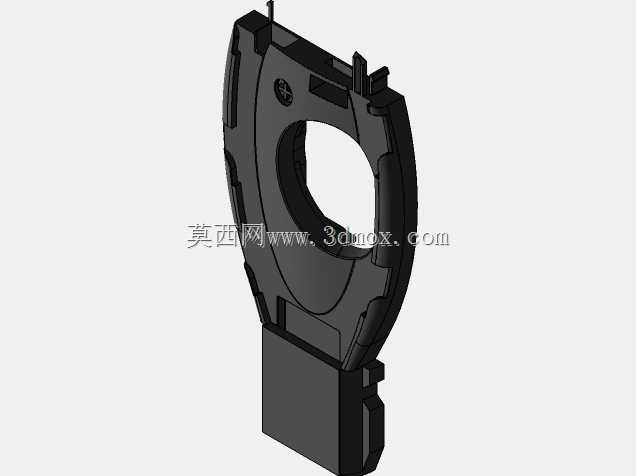

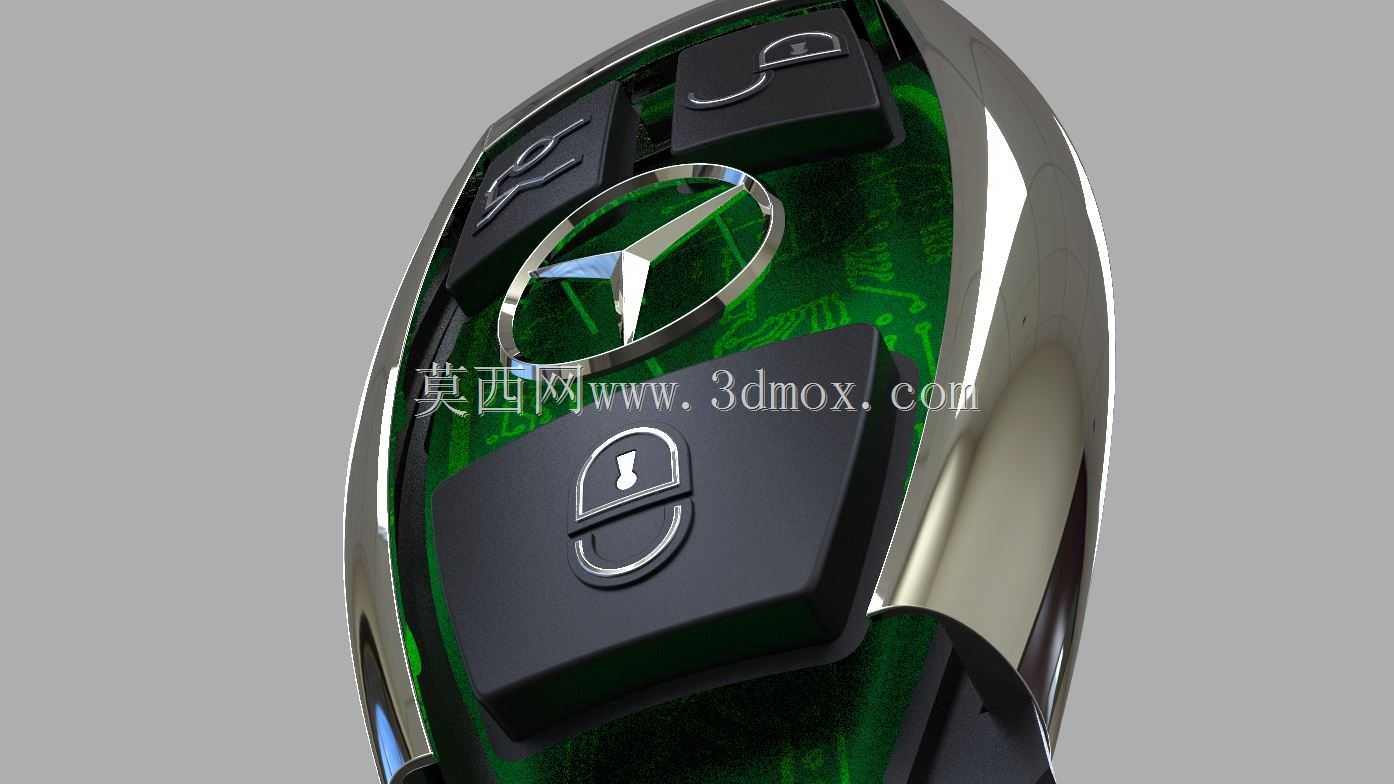

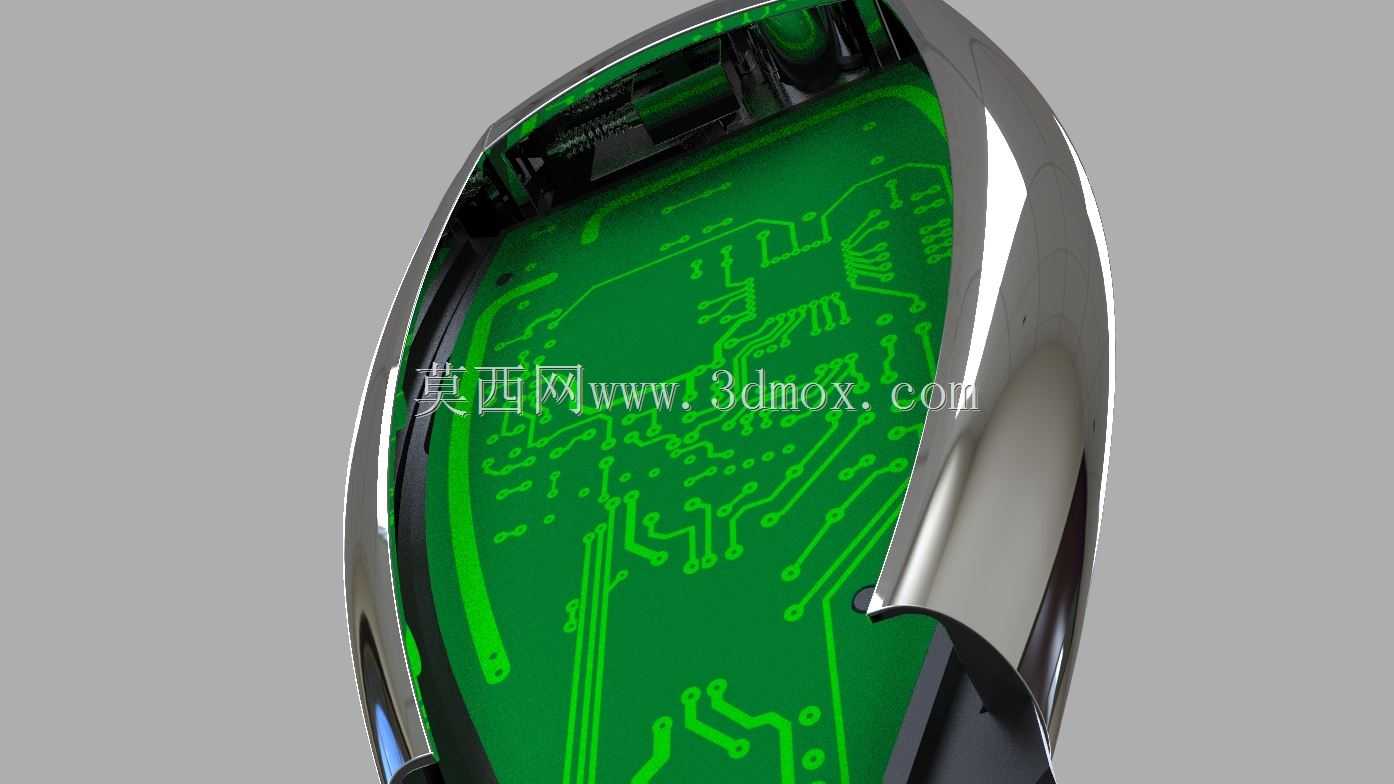

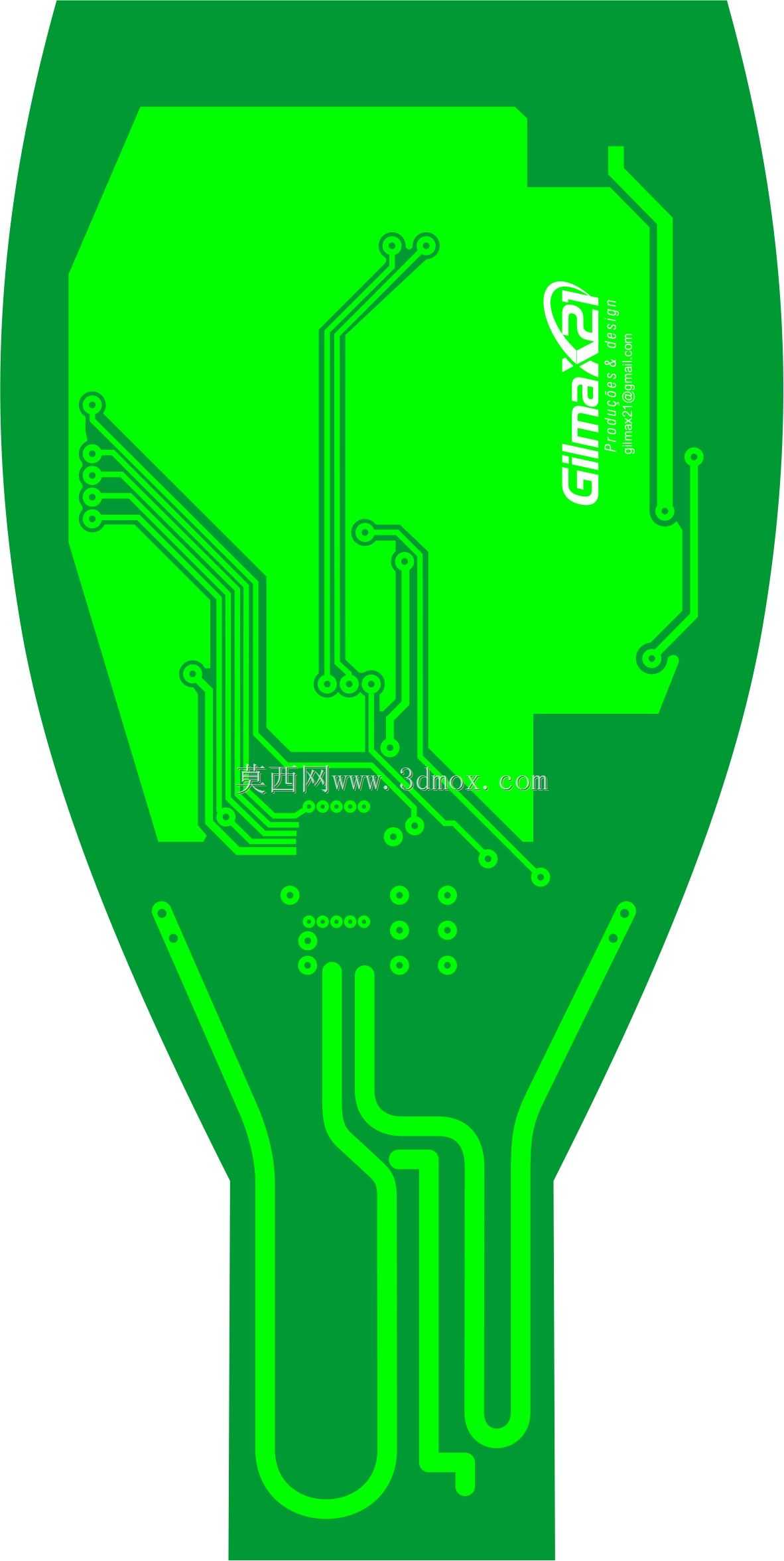

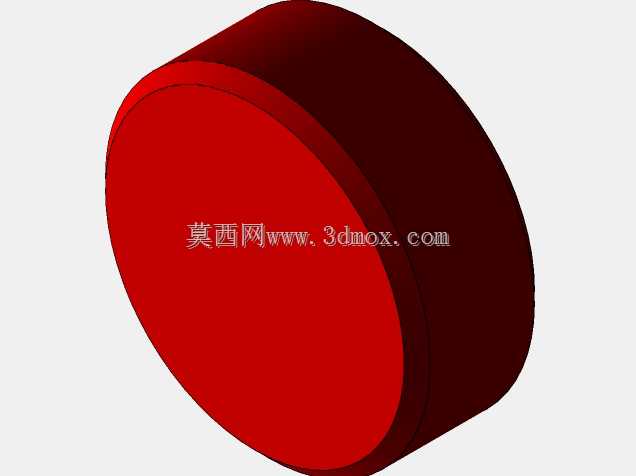

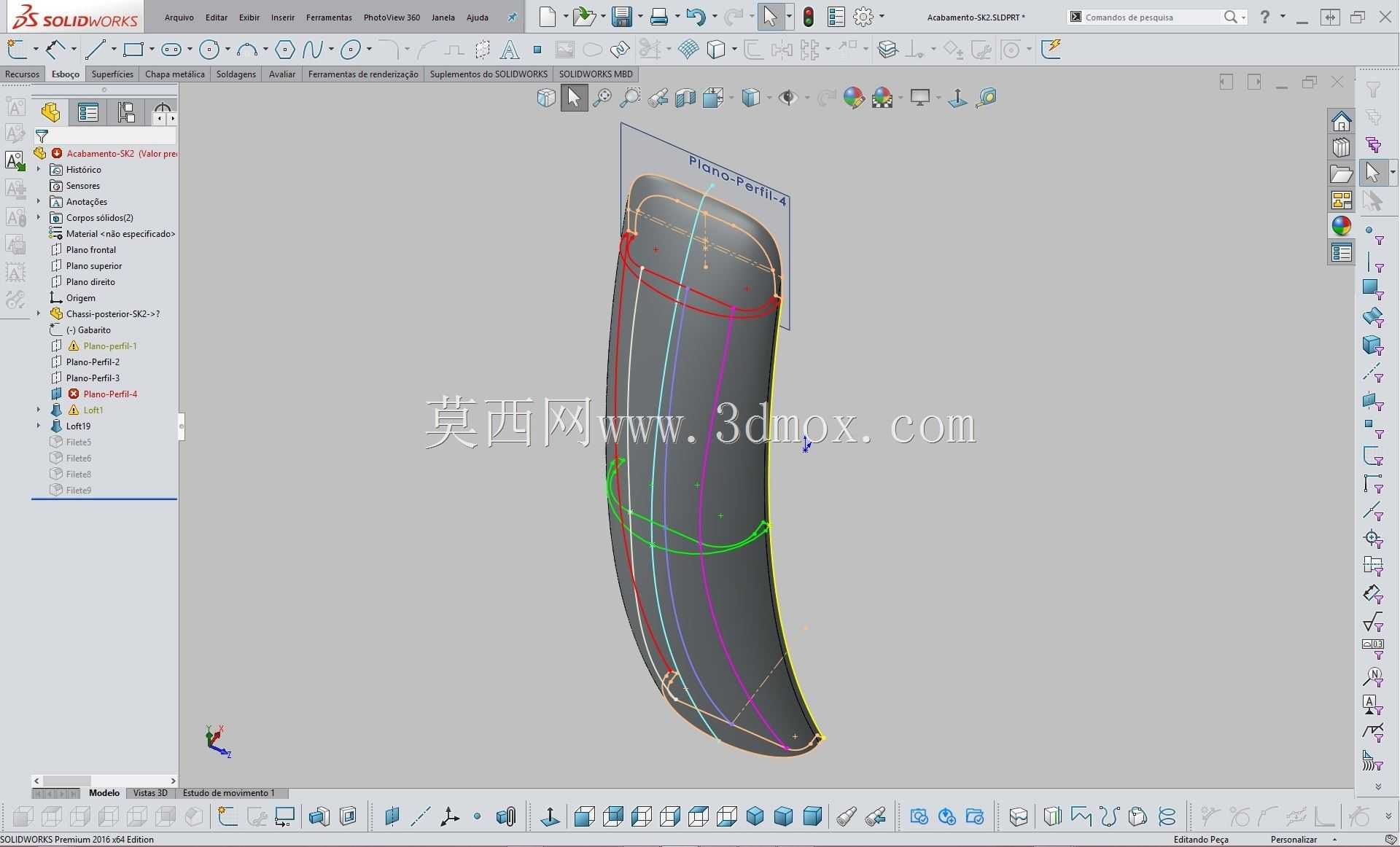

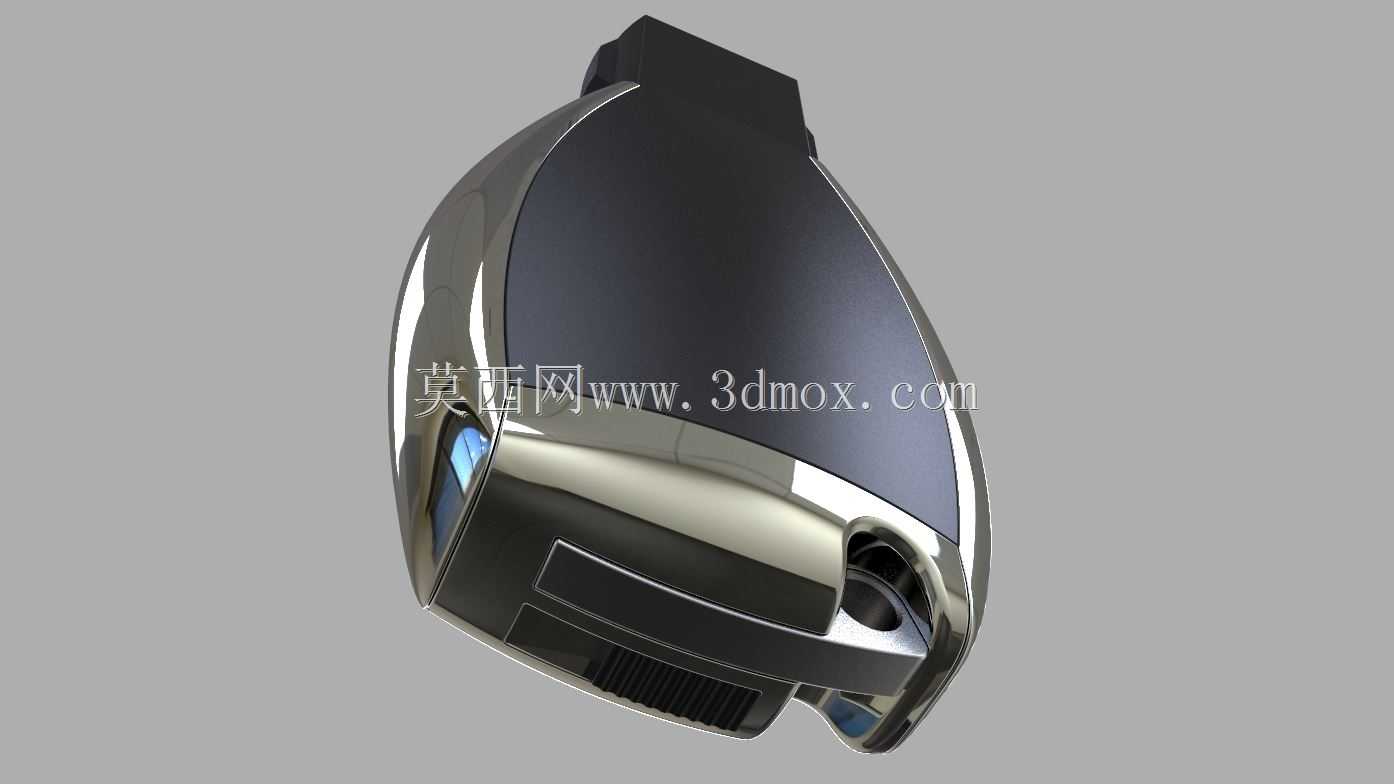

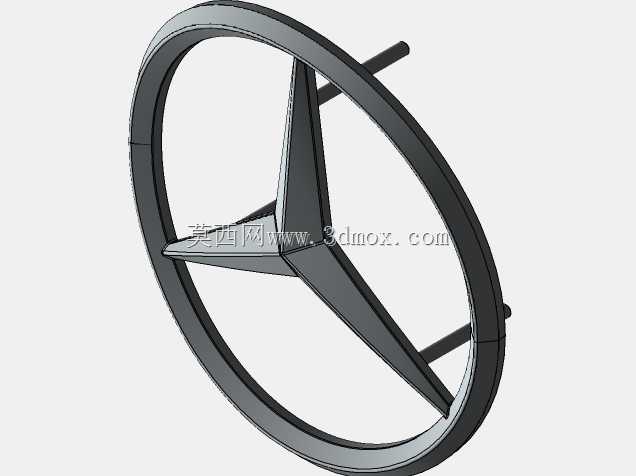

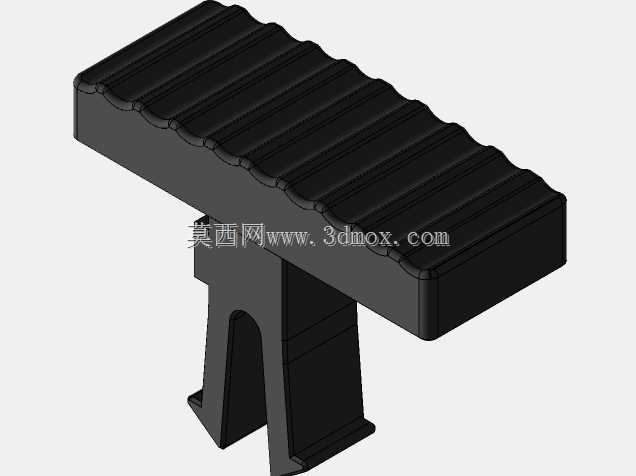

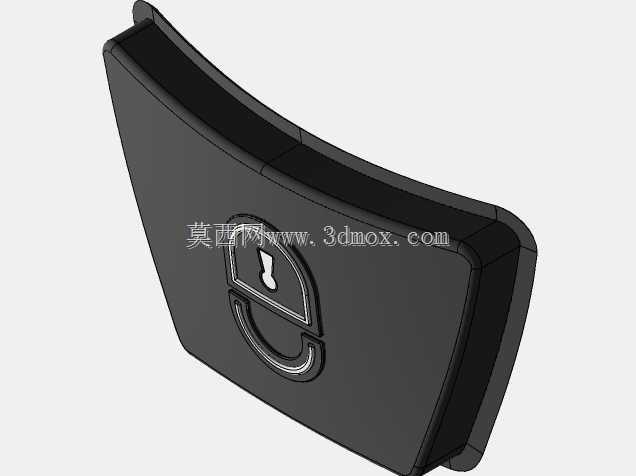

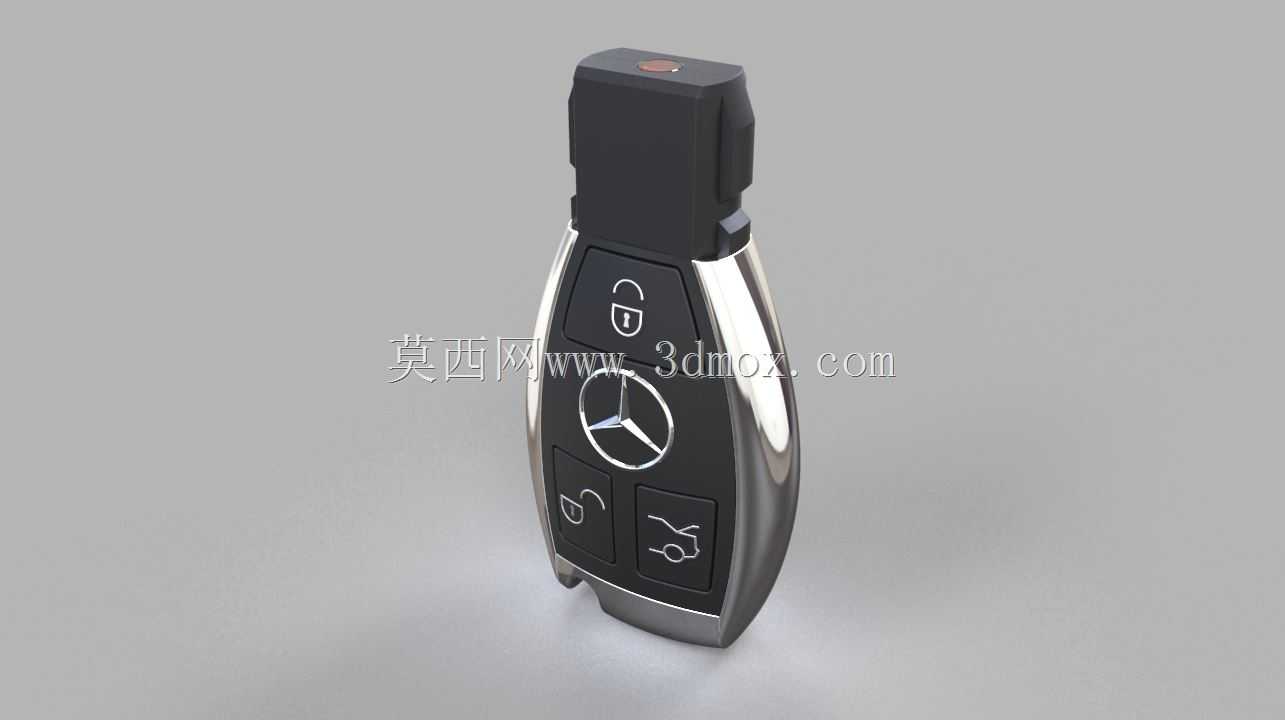

　　主体握持区域采用磨砂质感的黑色工程塑料，侧边环绕高亮镀铬装饰条，提升外观的精致感，正面镶嵌奔驰品牌标识，还原量产产品的视觉效果，底部的机械钥匙弹出端做了阶梯式的卡扣结构，预留了机械钥匙的收纳滑槽，当遥控电量耗尽时，可以通过侧边的解锁拨钮取出内置的机械钥匙完成车门的机械解锁。从安装边界来看，内部的腔体需要严格匹配通用的汽车遥控钥匙电路板尺寸，电池仓适配常规的CR2032纽扣电池，电池盖的卡扣位置设计在外壳内部，不需要额外的螺丝固定，方便用户后期自行更换电池，信号发射端的位置预留了对应的天线避让空间，不会因为外壳的金属装饰条遮挡遥控信号，保证空旷环境下20米范围内的遥控信号稳定传输。建模过程中重点处理了曲面的顺滑过渡，

　　尤其是侧边镀铬条与黑色塑料主体的衔接位置，做了0.1mm的错位台阶，模拟实际产品的装配间隙，按键与外壳的配合间隙控制在0.05mm，既保证按键可以顺畅按压，也不会出现晃动松垮的情况，前端的机械钥匙出口位置做了导向斜角，方便机械钥匙的弹出与收回，所有的外观圆角都按照实际产品的R角大小还原，没有出现尖锐的棱角，保证握持的舒适度。该模型可以用于汽车配件的外观验证、3D打印定制个性化钥匙外壳、汽车周边产品的展示渲染，也可以作为结构设计初学者练习曲面建模、产品分件设计的参考案例，在做钥匙套、钥匙包等周边配件的设计时，也可以基于该模型的外轮廓做适配结构的设计，保证配件与钥匙的贴合度，不会出现松脱、遮挡按键的问题。
