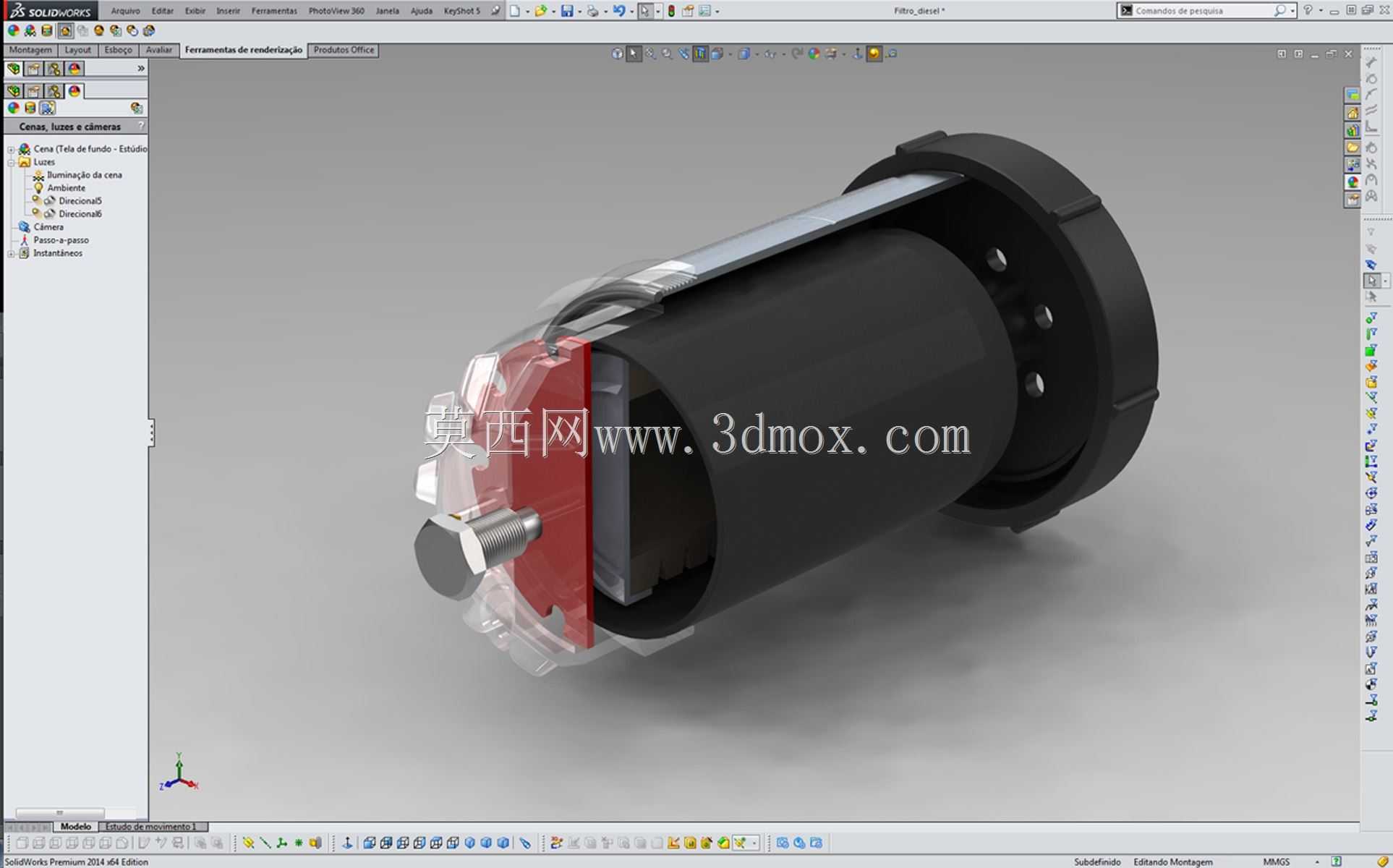

柴油发动机燃油过滤装置剖面结构

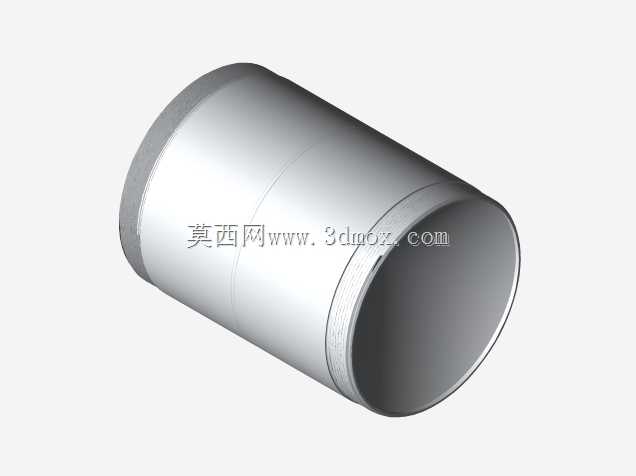

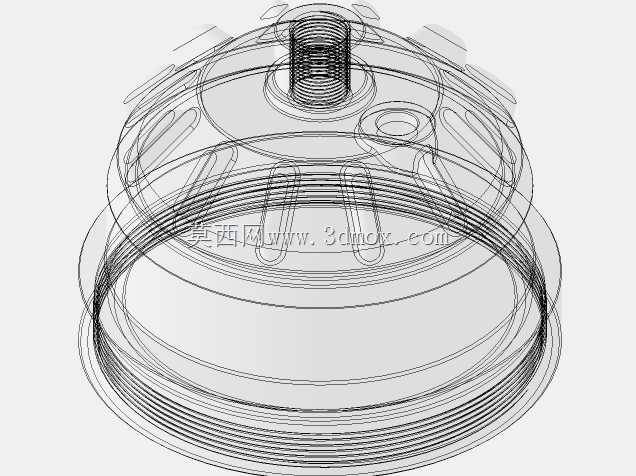

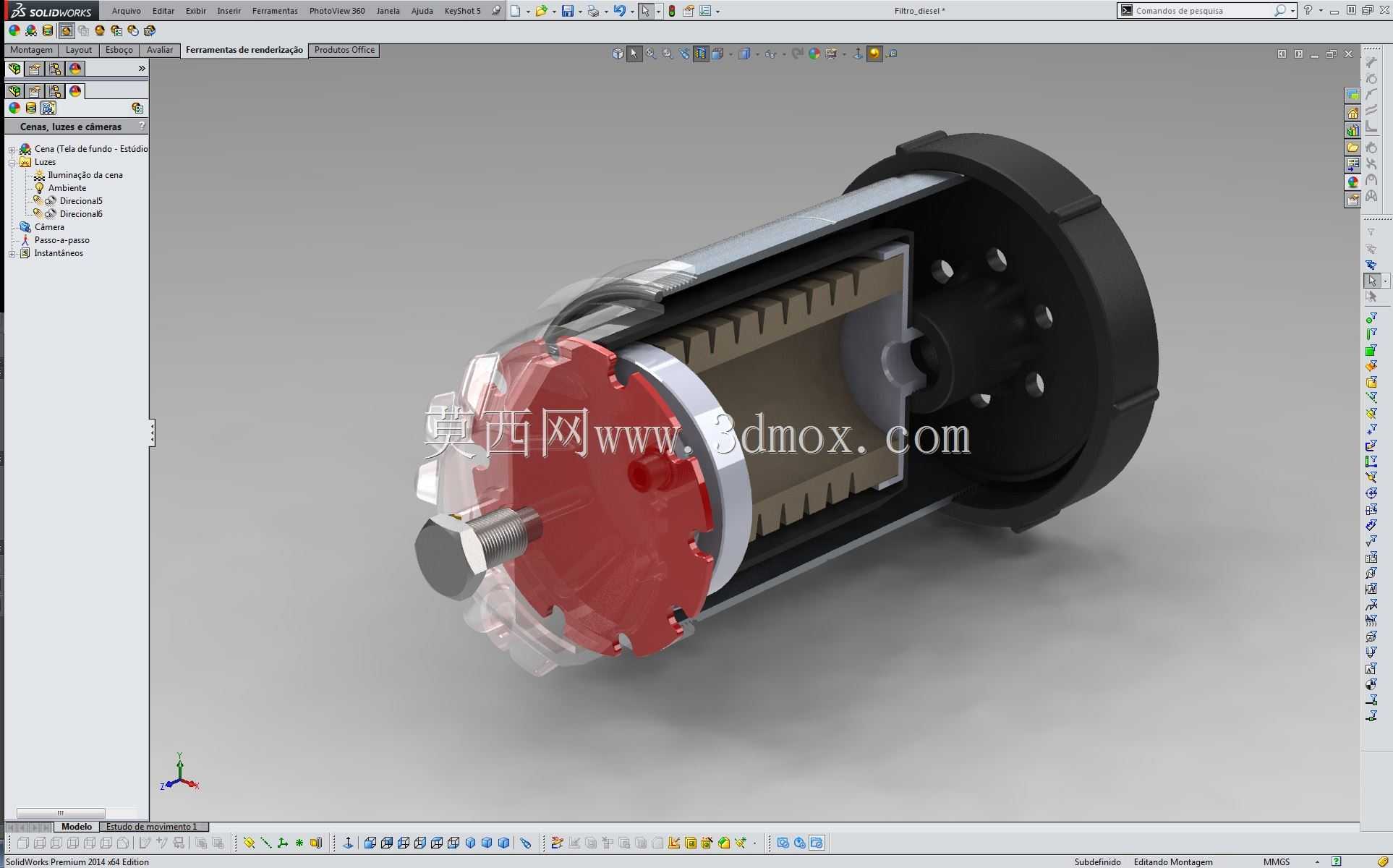

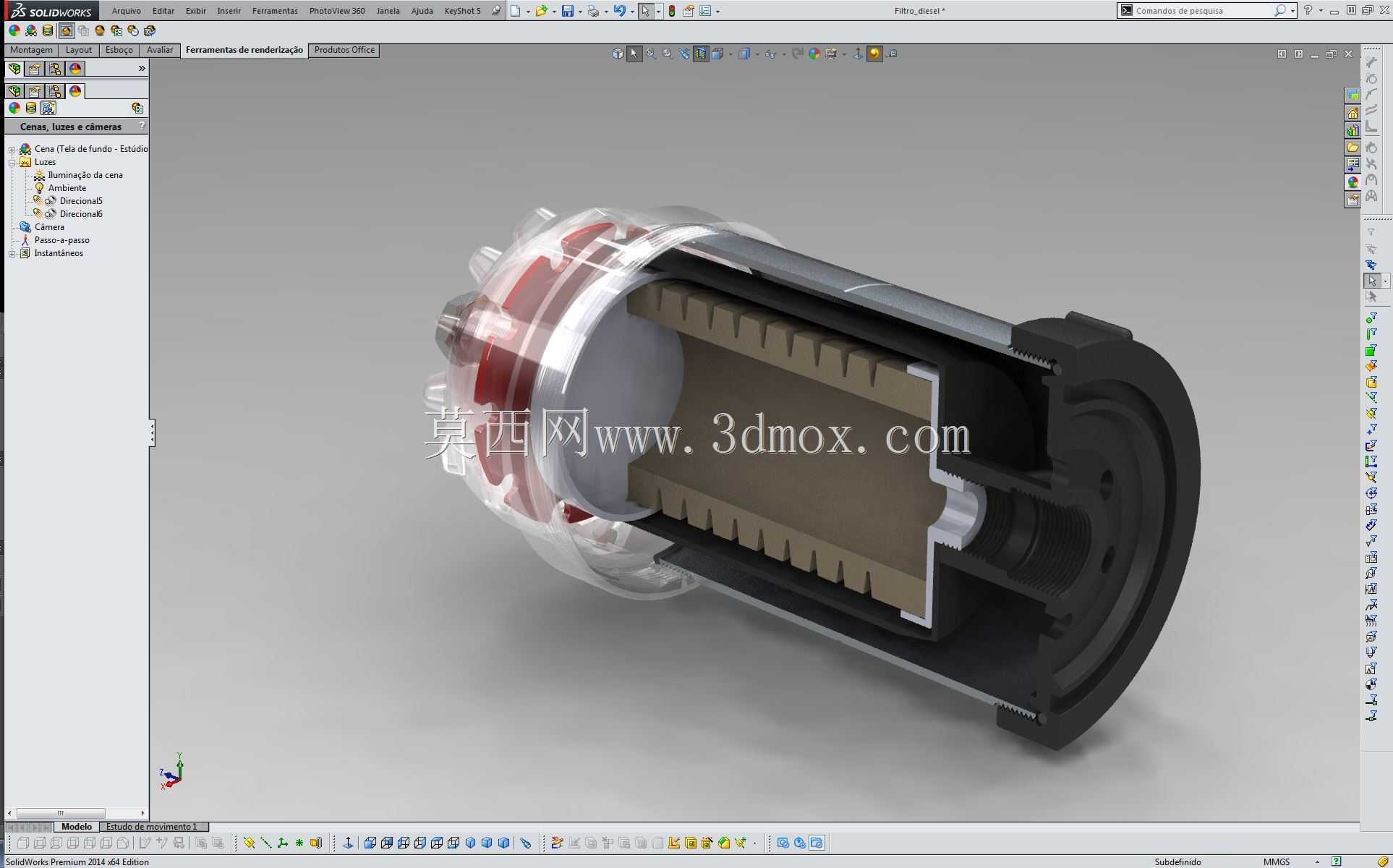

　　在柴油动力设备的油路系统中，燃油清洁度直接决定喷油嘴、高压油泵等精密偶件的使用寿命，这套过滤装置的核心作用就是拦截柴油中的固体杂质、胶质与水分，避免精密配合面出现磨粒磨损、卡滞或者喷油孔堵塞问题，不管是商用车辆、工程机械还是固定式柴油发电机组，这类过滤部件都是油路中不可或缺的保护环节。从剖面结构能清晰看到整个装置的布局逻辑，外壳采用分段式设计，一端是带连接接口的端盖结构，集成了油路进出通道，另一端是封闭的壳体底座，中间的滤腔预留了足够的滤芯安装空间，滤芯采用褶皱式滤材结构，这种设计能在有限的壳体容积内最大化过滤面积，既保证足够的杂质容纳能力，也能降低燃油通过时的流阻，避免供油压力不足影响发动机动力输出。

　　设计过程中首先要匹配发动机的额定燃油流量，根据不同功率机型的耗油量确定滤材的有效通流面积，避免高负荷工况下出现供油负压过大的问题；其次要考虑安装边界，壳体的外径、总长度以及两端接口的规格，都要适配不同机型的安装空间，端盖位置的密封结构采用径向密封设计，相比端面密封能更好耐受车辆运行中的振动冲击，避免长期使用后出现燃油渗漏。滤腔内部的结构做了导流设计，燃油进入壳体后不会直接冲击滤材局部，而是顺着腔体内壁均匀流向整个滤芯周面，让滤材的各个区域都能参与过滤，避免局部过早堵塞，延长维护周期。滤芯和壳体之间设置了定位结构，更换滤芯时能快速对准安装位置，不会出现装偏导致密封失效的问题，底部的腔体预留了少量杂质沉降空间，

　　大颗粒的杂质会在重力作用下沉降到腔体底部，不会持续附着在滤材表面堵塞孔隙。在实际应用场景中，这类过滤装置通常安装在燃油箱和高压油泵之间的低压油路上，部分机型会在粗滤之后再加装一道精滤，这套结构的过滤精度可以满足高压共轨柴油机的燃油清洁度要求，能有效拦截5微米以上的固体颗粒，避免杂质进入喷油嘴造成针阀卡滞、雾化不良等问题。结构设计上充分考虑了维护便利性，壳体的连接结构采用快拆式设计，日常维护更换滤芯时不需要复杂工具，拆开端盖即可取出旧滤芯更换，密封件的安装位置做了定位槽，更换时不会出现密封件移位、挤切的问题。从安装尺寸来看，整体柱式结构的外径适配常规的滤清器安装支架，两端的接口可以根据不同机型的管路规格选配螺纹或者快插接头，

　　安装时只需要保证固定支架的夹持力足够，同时预留出更换滤芯的操作空间即可，不需要额外调整周边管路布局。滤材的选型兼顾了过滤效率和纳污容量，褶皱的排布密度经过计算，既不会因为褶皱过密导致滤材贴合影响通流，也不会因为褶皱过疏浪费壳体内部空间，在额定流量下的压力损失控制在合理范围内，不会因为滤清器本身的阻力导致燃油供给不足。端盖位置的接口做了进出油区分，避免安装时接反油路，内部的单向结构可以在停机时保持滤腔内的燃油留存，下次启动时不需要手动排空气，提升低温环境下的启动便利性。整个壳体的材质选用耐柴油腐蚀的材料，长期接触燃油不会出现溶胀、强度下降的问题，外壳的壁厚满足油路工作压力要求，即使出现油路压力波动也不会出现壳体开裂、渗漏的情况。在工程机械这类粉尘大、燃油加注环境较差的作业场景中，这类过滤装置的纳污容量设计比普通车用机型更大，维护周期更长，能适应恶劣工况下的使用需求，避免频繁更换滤芯增加维护成本。结构上的剖面展示能让设计人员清晰看到内部的流道走向、滤芯安装定位方式以及密封结构的位置，在做配套机型设计时，可以直接参考这个结构的尺寸边界调整接口规格、壳体长度，适配不同功率等级的柴油发动机油路需求，不需要重新从零开始验证过滤结构的合理性，缩短配套部件的开发周期。
