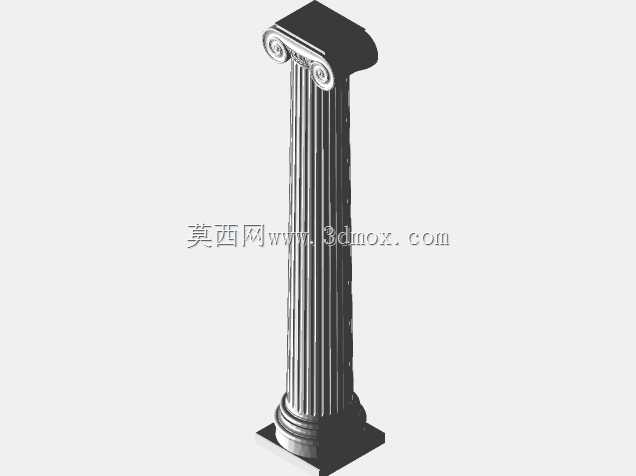

古希腊伊奥尼亚风格爱奥尼柱式构件

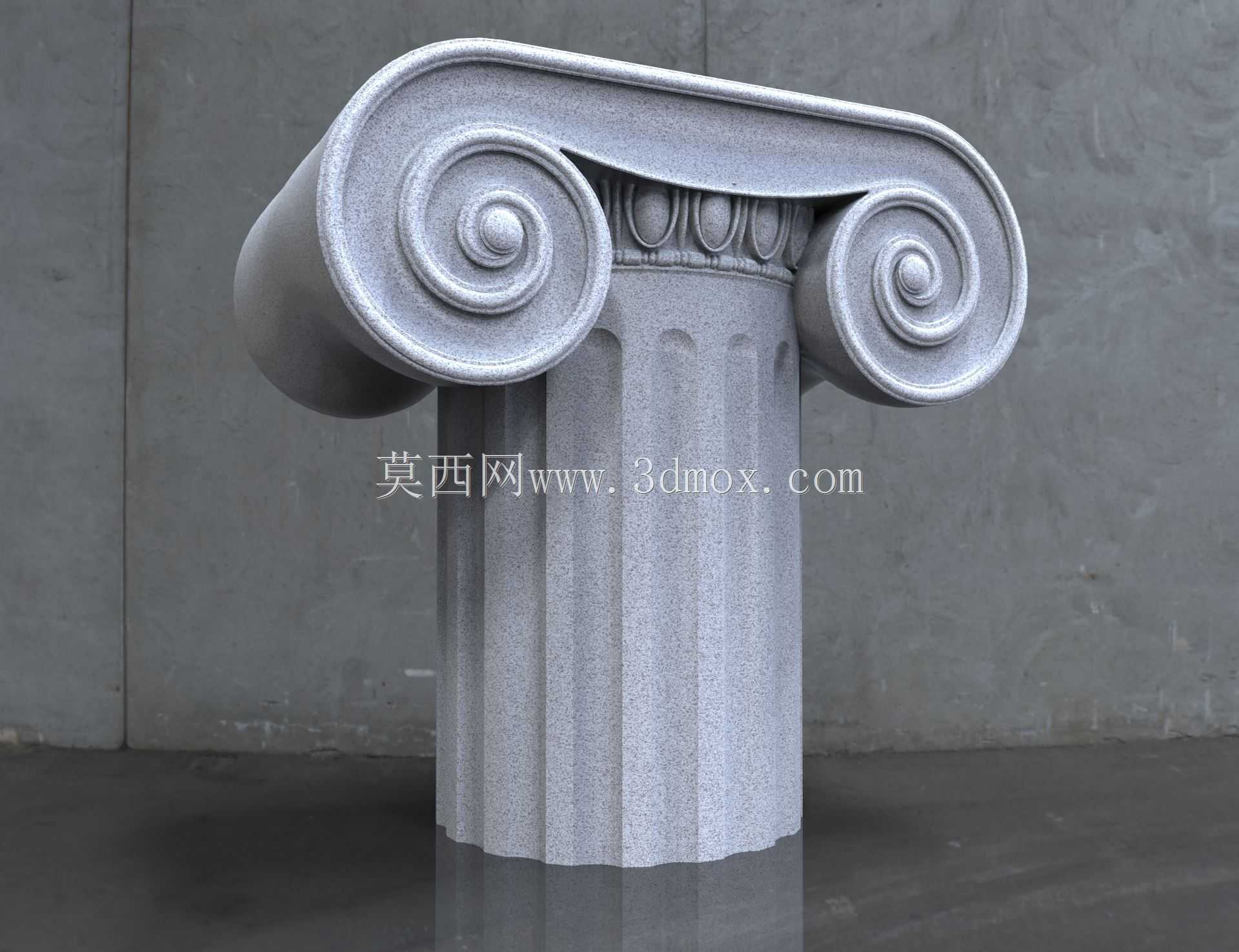

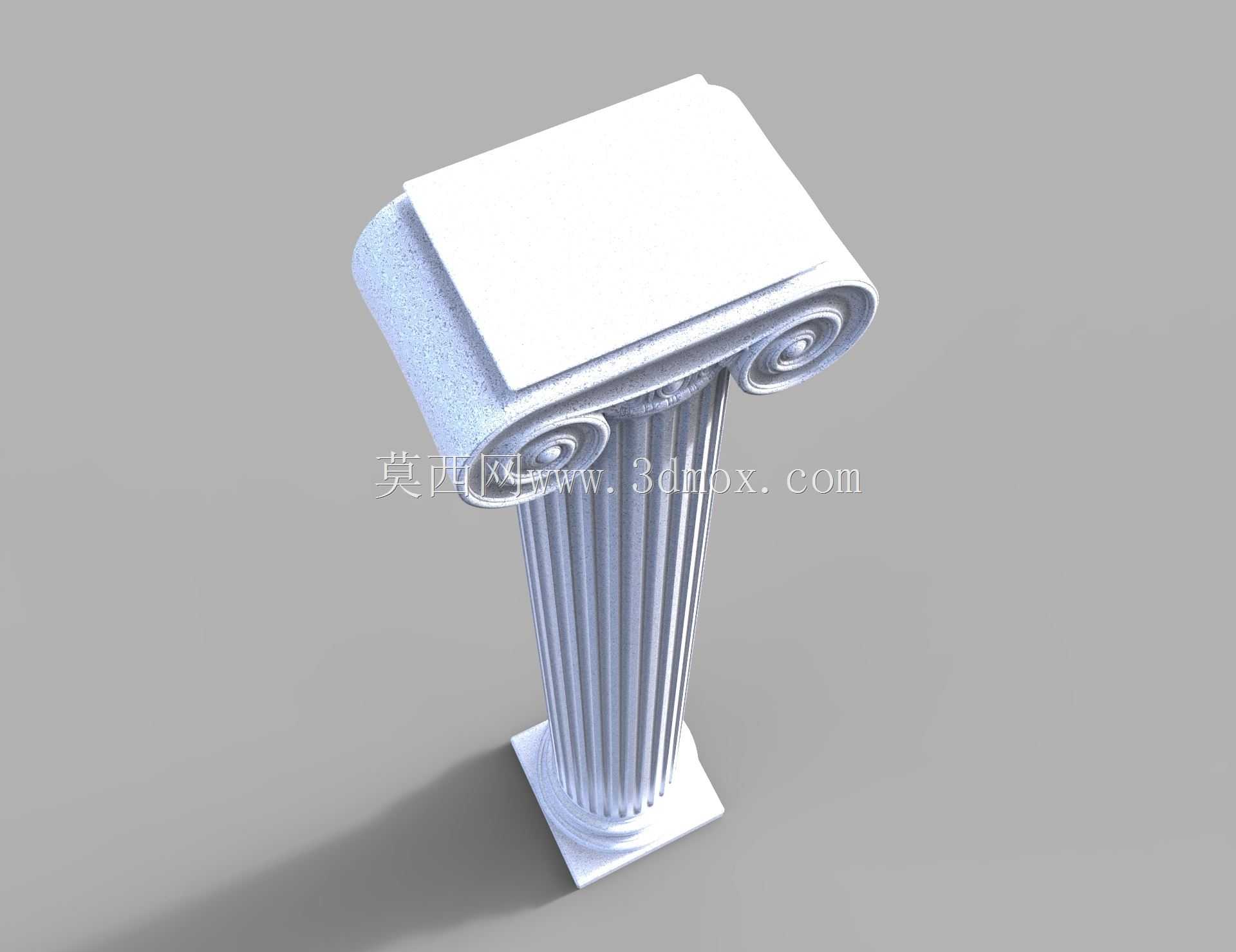

　　该构件原型取自古希腊伊奥尼亚柱式的柱头与上段柱身组合段，在当前的建筑装饰、场景复原、文创展陈领域有着较多的落地场景，很多仿古典风格的公共建筑室内装饰、主题展馆的立面装饰、欧式景观的节点构件，都会用到这类柱式的等比例缩放构件，甚至部分文创产品的结构设计、复古风格的家具装饰件，也会提取该柱式的曲面特征做结构衍生。从实际使用的角度看，这类构件如果作为建筑装饰件使用，多数是采用GRC水泥浇筑、石材雕刻或者树脂翻模的工艺成型，三维模型的曲面精度直接决定了后续模具制作、构件加工的匹配度，尤其是柱头的两个对称涡卷结构，是整个构件的识别核心，涡卷的螺旋线曲率、涡眼的位置、涡卷与柱身衔接的弧面过渡，都需要严格遵循古典柱式的比例关系，

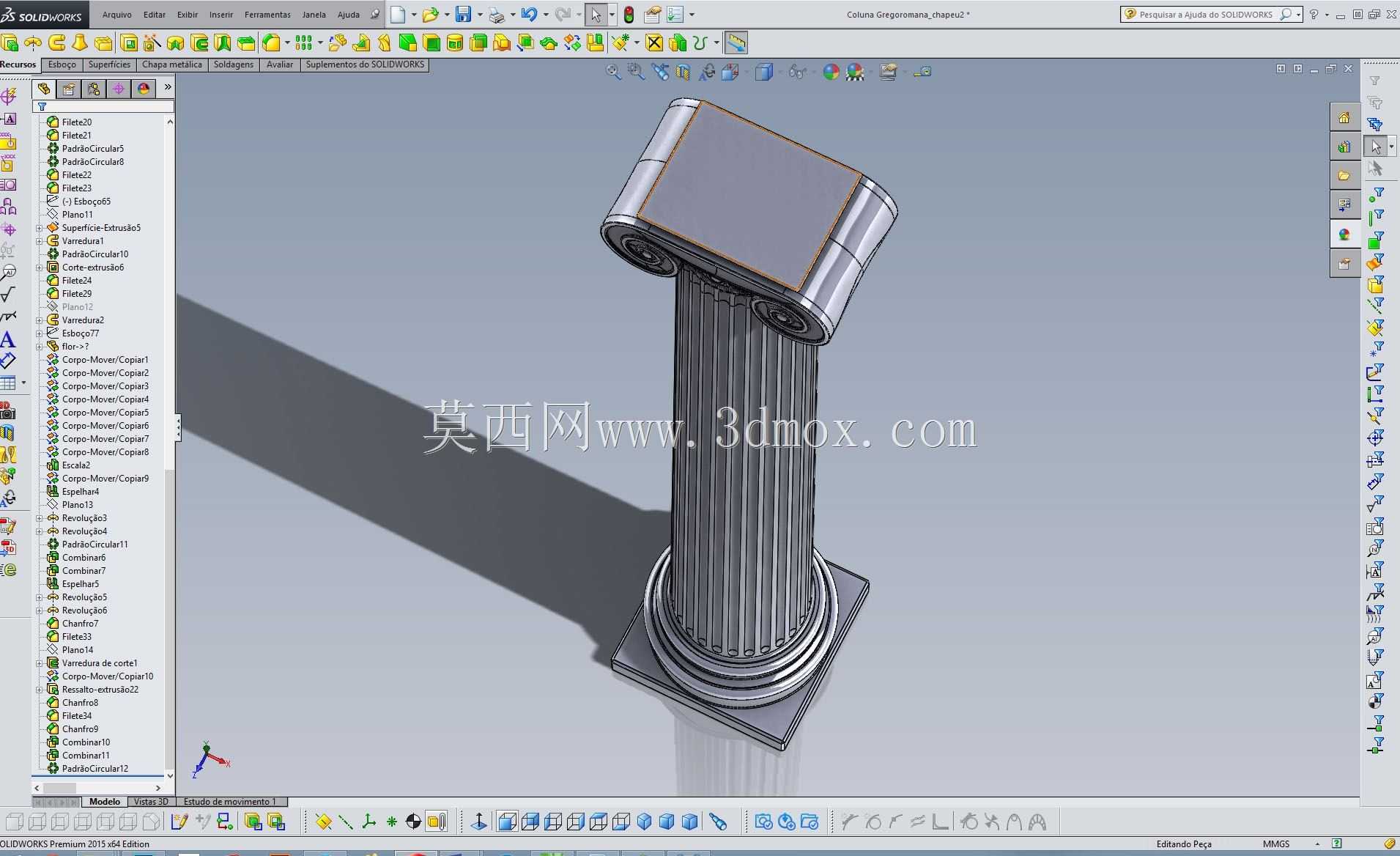

　　不能随意调整曲面参数，否则会破坏古典构件的视觉协调性。设计过程中首先要处理的是柱头与柱身的衔接边界，柱身采用的是24道半圆凹槽的经典做法，凹槽的深度、相邻凹槽之间的棱线宽度，都要和柱头下端的卵饰装饰带精准对齐，卵饰之间的箭饰间距也要和柱身棱线的分布模数匹配，避免出现上下装饰线错位的问题。柱头两端的涡卷结构，螺旋线采用等距渐开线拟合，涡卷的端面要做轻微的起拱处理，模拟石材雕刻的自然弧面，涡卷下方的垫石结构要和柱身的上端面做平滑过渡，不能出现生硬的直角拼接，否则后续加工时会出现应力集中，也不符合古典石雕的工艺特征。从安装边界来看，该构件如果是作为独立装饰柱使用，柱身下端需要预留和柱础衔接的定位止口，

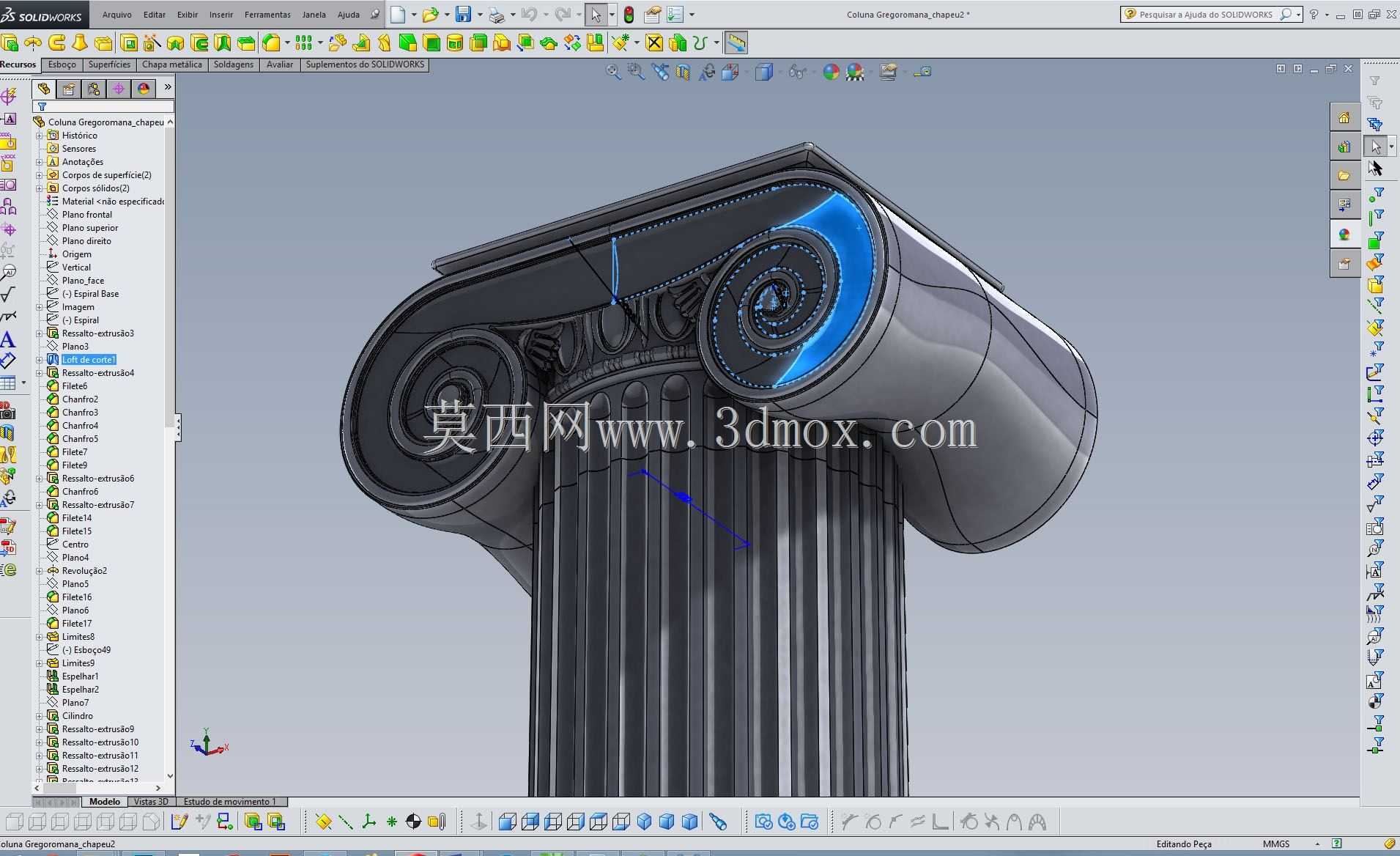

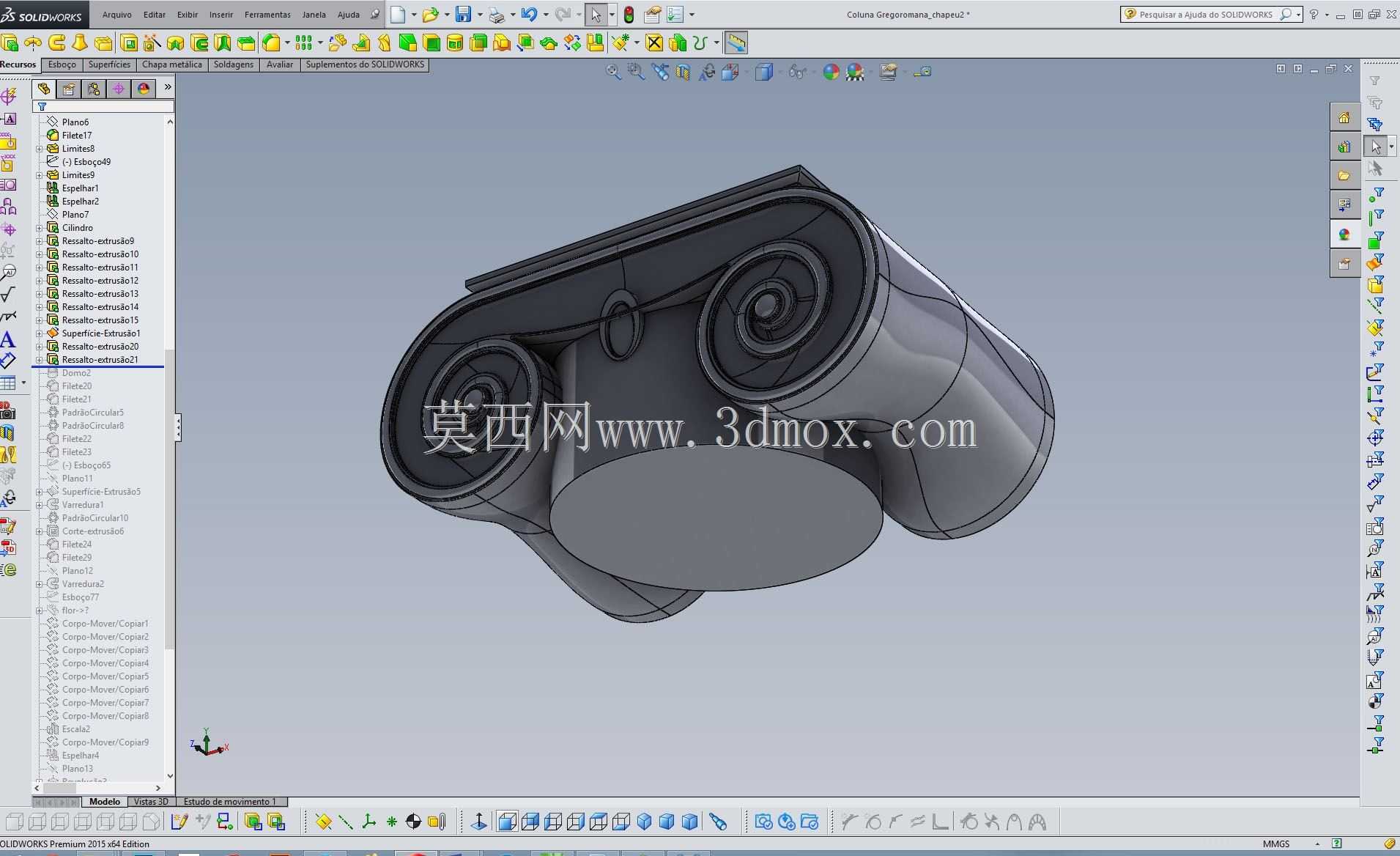

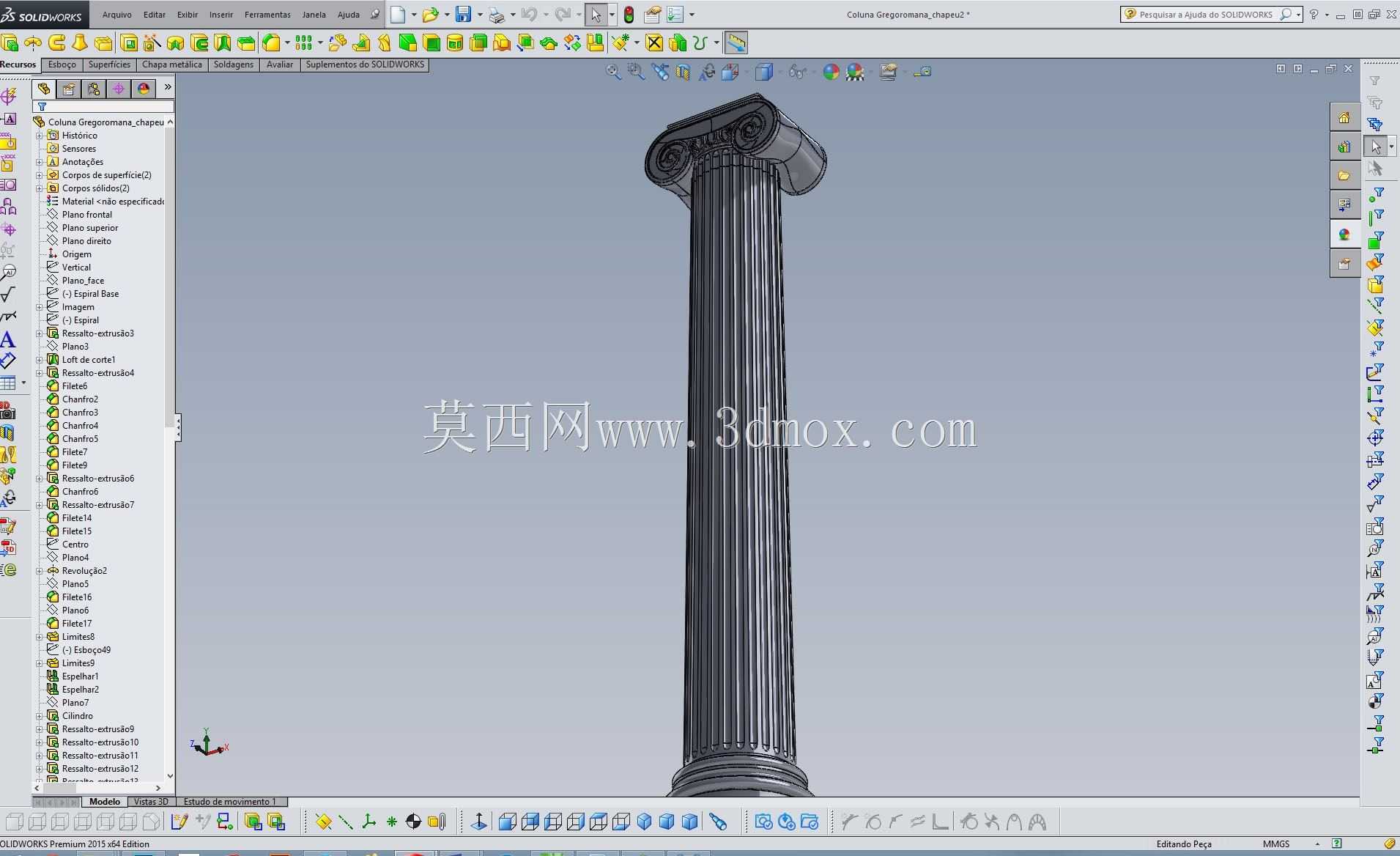

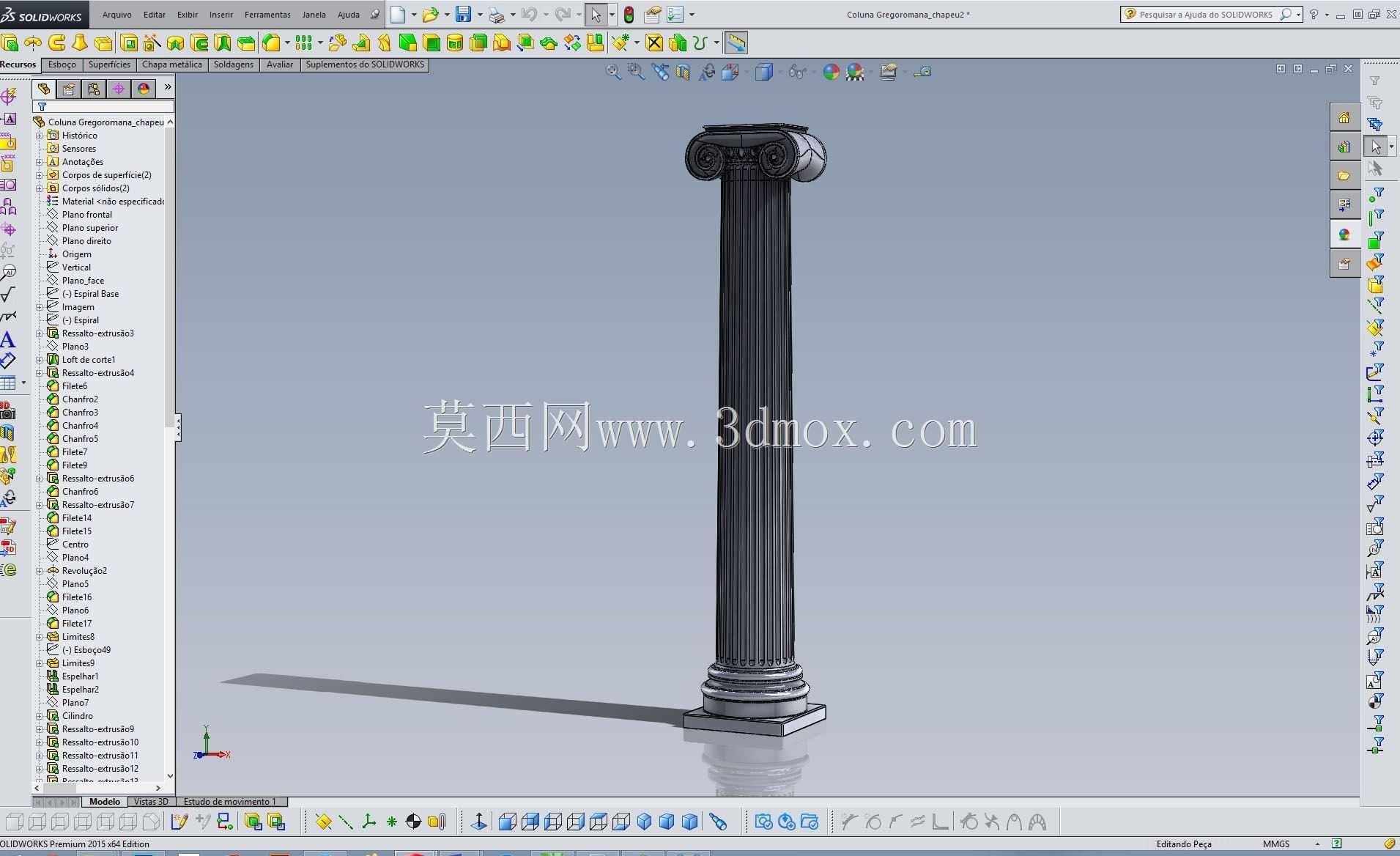

　　止口的直径要比柱身下端直径小15到20毫米，深度控制在30毫米左右，方便现场安装时的对位调整；柱头的上端面需要预留和额枋衔接的平面，平面的平面度公差要控制在1毫米每米范围内，保证上部构件安装的平整度。如果是作为壁挂装饰件使用，柱身的背面需要做削平处理，预留膨胀螺栓的安装孔位，孔位的间距要符合常规墙面挂件的安装模数，避免现场安装时重新打孔破坏构件的装饰面。在曲面建模的过程中，要特别注意涡卷部分的曲面连续性，涡卷的螺旋面和柱头顶板的衔接处要做到G2连续，避免渲染或者数控加工时出现棱线断层，柱身的凹槽曲面要采用阵列方式生成，保证每一道凹槽的曲率、深度完全一致，相邻凹槽之间的棱线要做0.5毫米的小圆角处理，模拟石材雕刻的自然磨损效果，

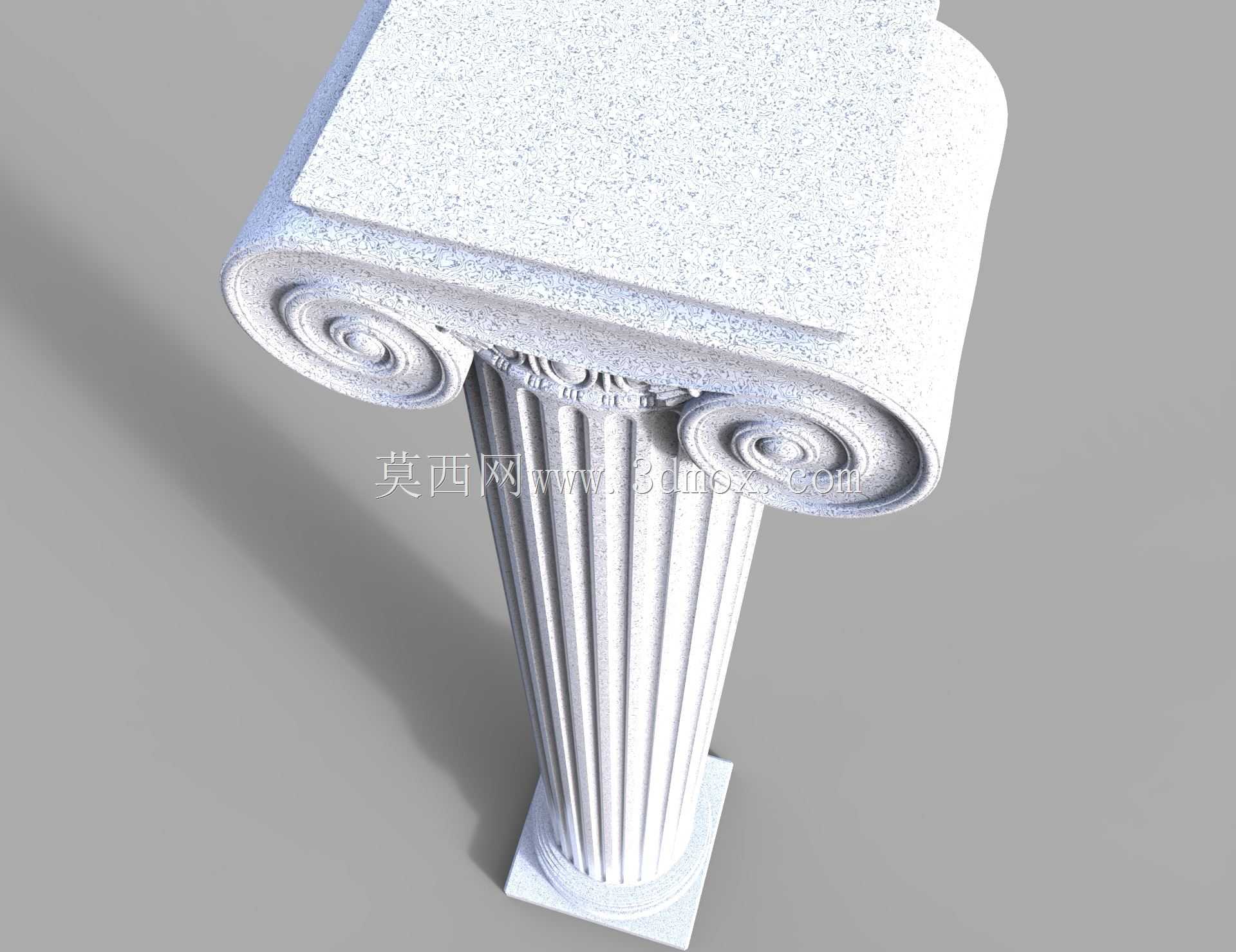

　　也能避免后续加工或者安装过程中棱边崩裂。很多建模者在做这类古典构件时，容易忽略柱头涡卷的前后厚度，实际上古典爱奥尼柱的涡卷并不是平面薄片结构，涡卷从前端到后端有自然的收分，侧面看涡卷的轮廓是一个平缓的弧面，和柱头的侧面曲线平滑衔接，这部分的曲面处理如果不到位，整个柱头就会显得单薄呆板，失去古典石雕的厚重感。另外柱头部分的卵饰装饰带，每个卵型凸起的弧度、相邻卵饰之间的凹陷深度，都要保持统一的比例，卵饰上方的串珠饰边线要和柱头顶板的下边缘保持平行，整个装饰带的高度要占到柱头总高度的六分之一左右，符合古典柱式的比例规范。在实际项目应用中，这类柱式构件经常会根据项目需求做不同比例的缩放，所以建模时要采用参数化的建模逻辑，把柱身直径、柱头高度、涡卷直径这些核心参数做成可调整的参数，方便后续根据项目的实际尺寸快速调整模型，不需要重新构建曲面。如果是用于3D打印的小比例文创模型，还要注意柱身凹槽的最小宽度不能小于打印喷嘴的直径，避免打印时出现凹槽填充不实的问题，涡卷的最薄处厚度要大于2毫米，保证打印完成后构件的结构强度，不会出现断裂的情况。如果是用于数控雕刻的石材加工模型，要把所有的曲面都转换成实体，避免出现开放曲面导致雕刻路径出错，同时要在模型的非装饰面预留加工装夹的工艺台，方便雕刻机固定毛料，加工完成后再把工艺台切除打磨即可。
