创意造型U盘及配套保护壳体结构设计

　　日常办公场景里，便携存储介质的使用频率始终居高不下，不管是跨设备传输工程图纸、现场调试拷贝参数文件，还是外出对接携带演示资料，U盘都是一线技术人员随身常备的工具。这次的结构设计，核心围绕便携使用中的实际痛点展开，首先是常规长条U盘容易在包内与钥匙、工具等硬物磕碰，导致USB接口变形、外壳刮花的问题，配套的环形保护壳体采用分层嵌套结构，不用额外配备保护帽，通过壳体的卡扣结构就能将U盘主体完全包覆，避免接口外露积灰或者受外力弯折。

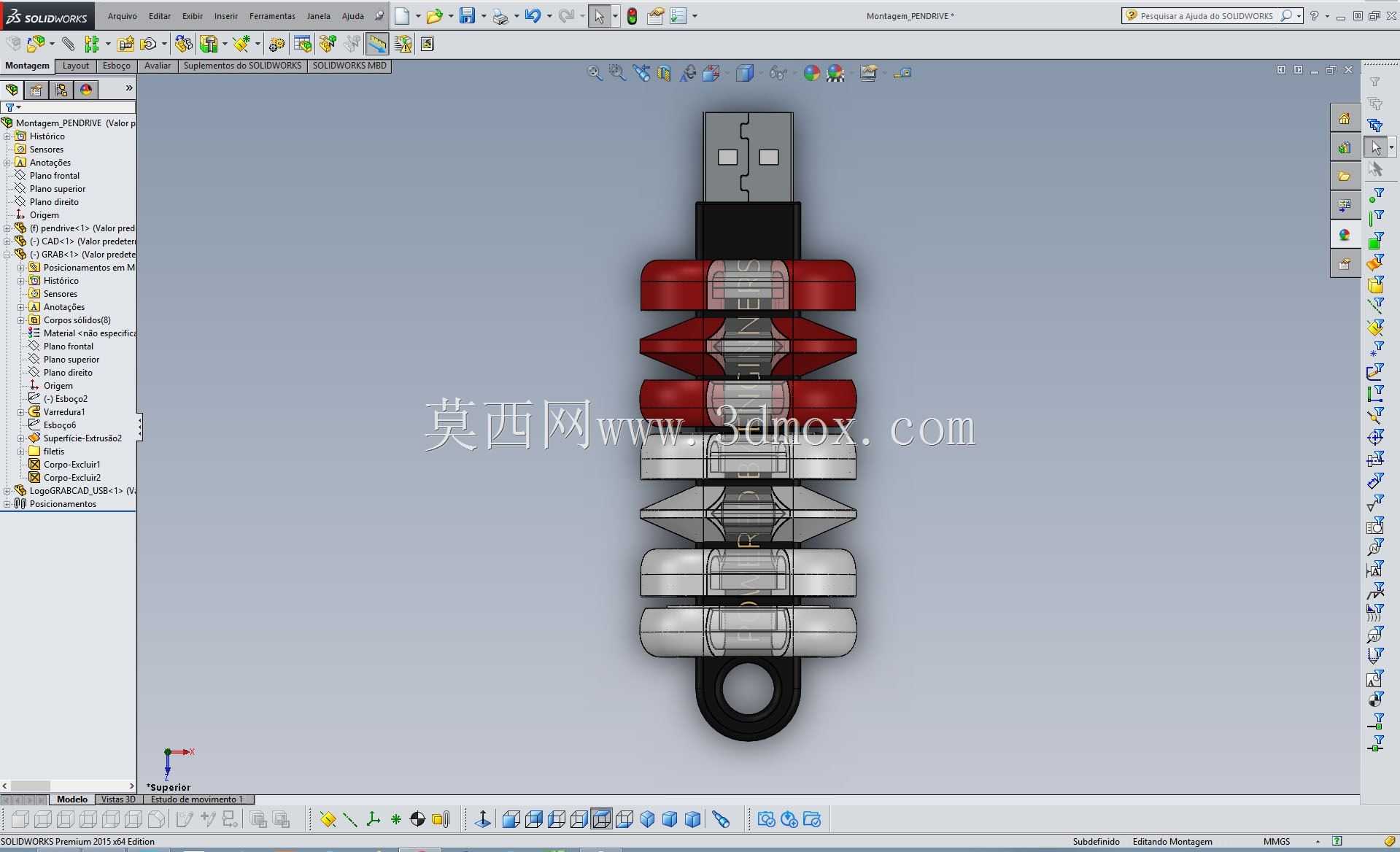

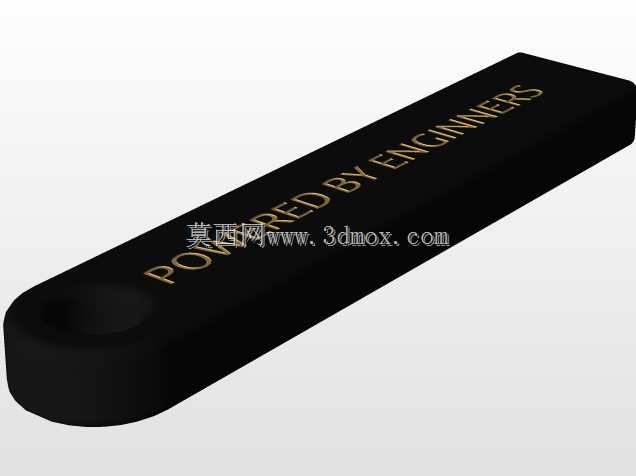

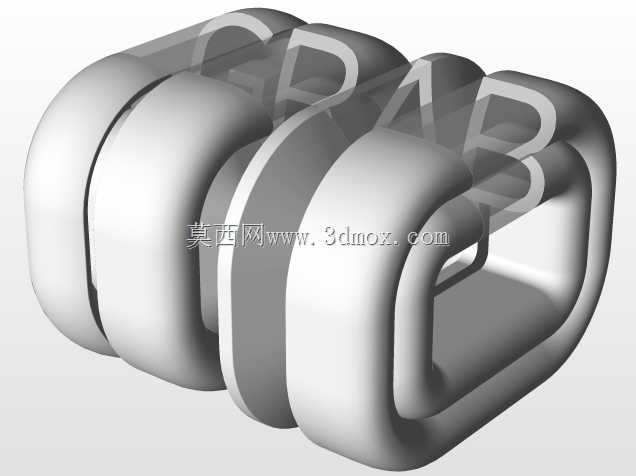

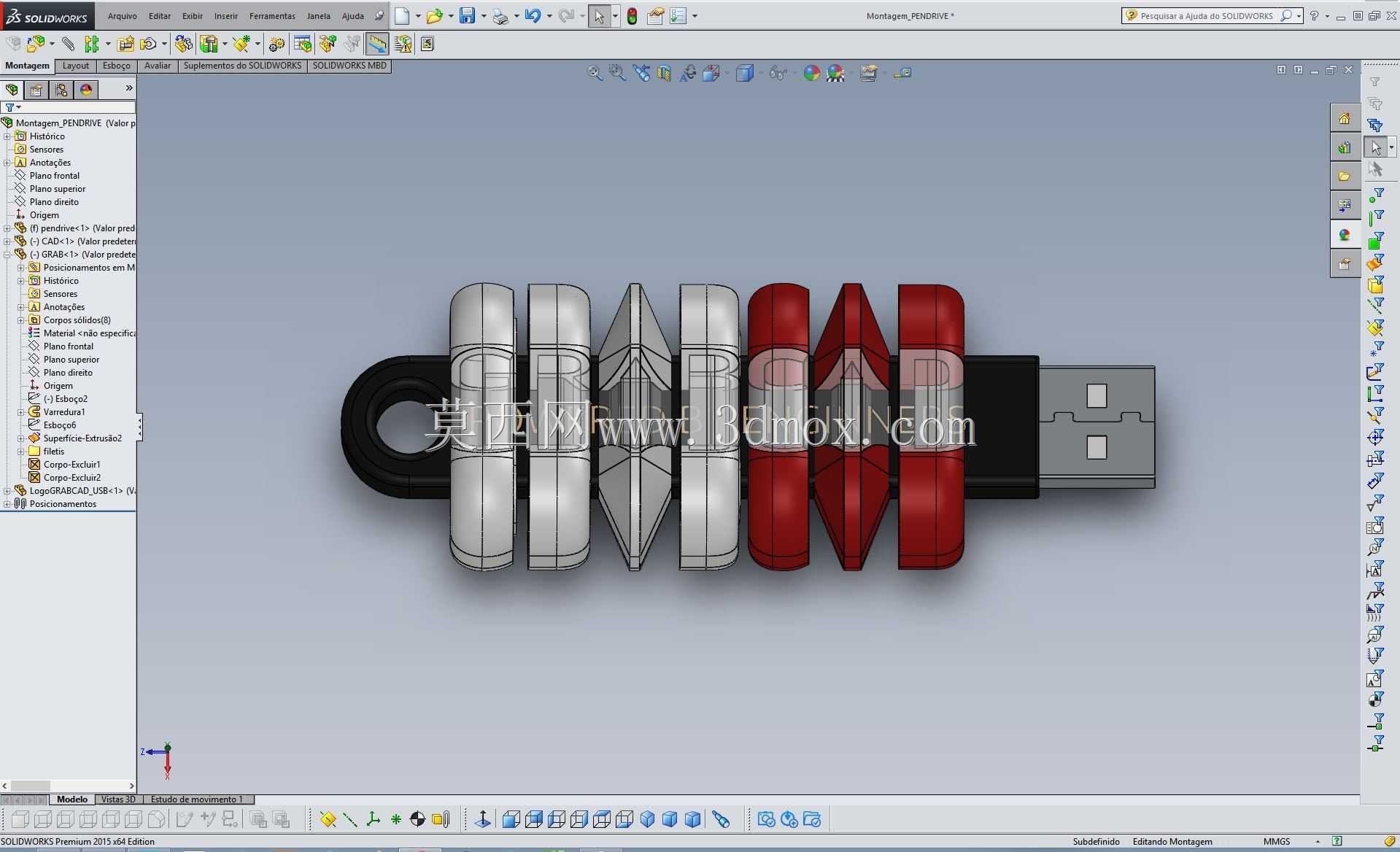

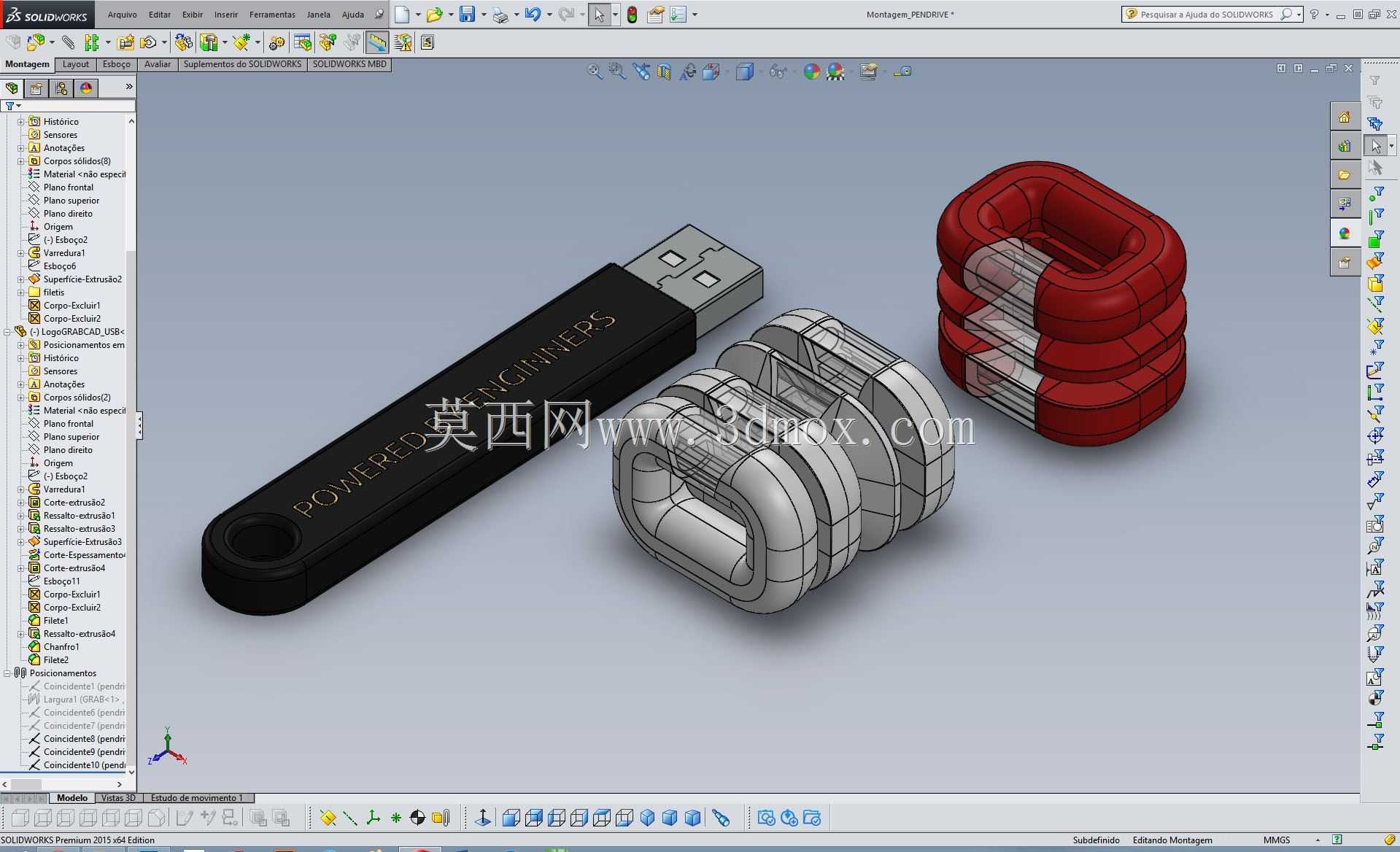

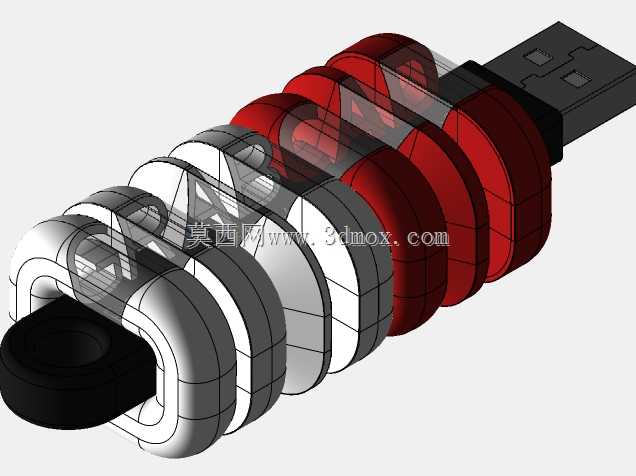

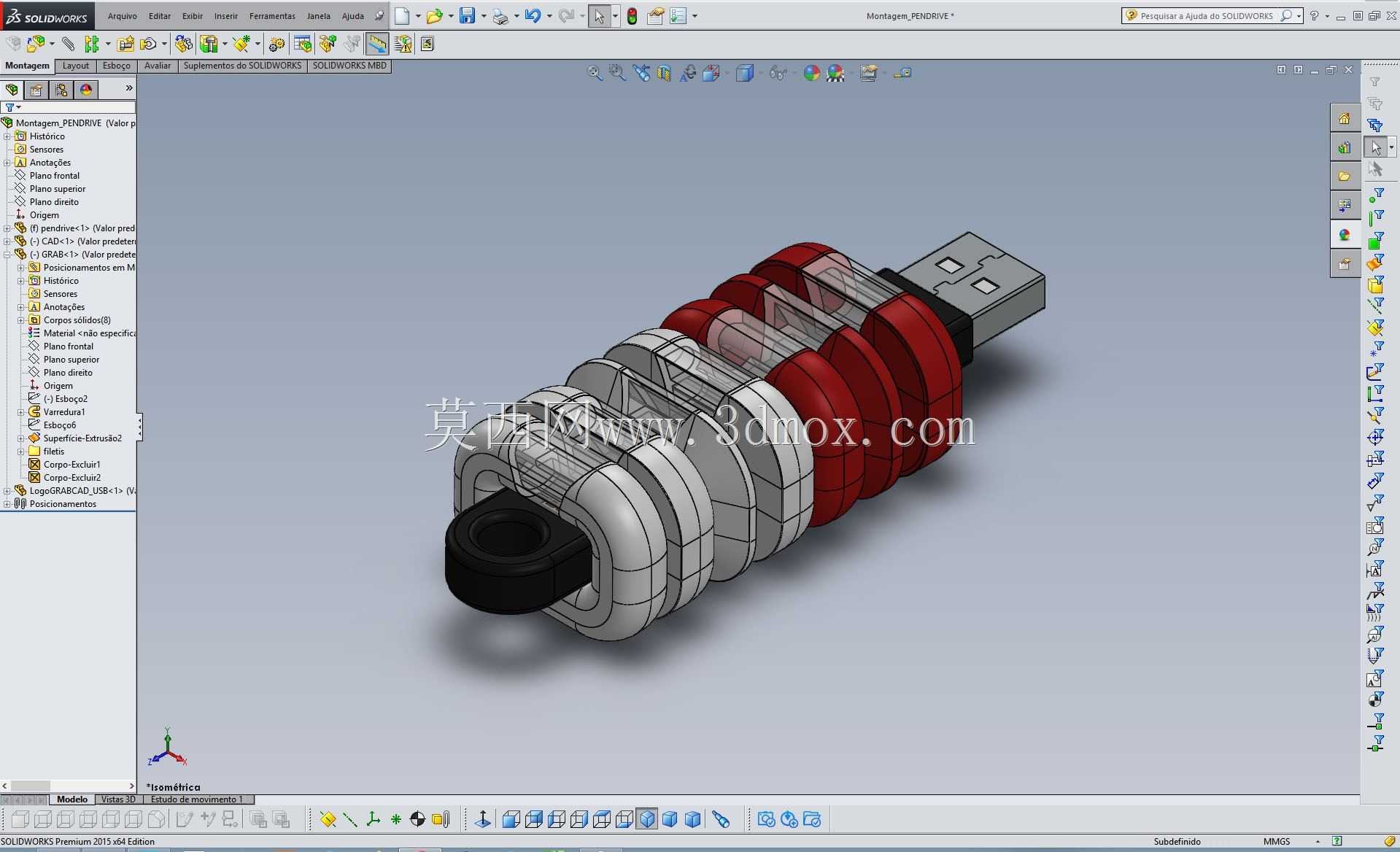

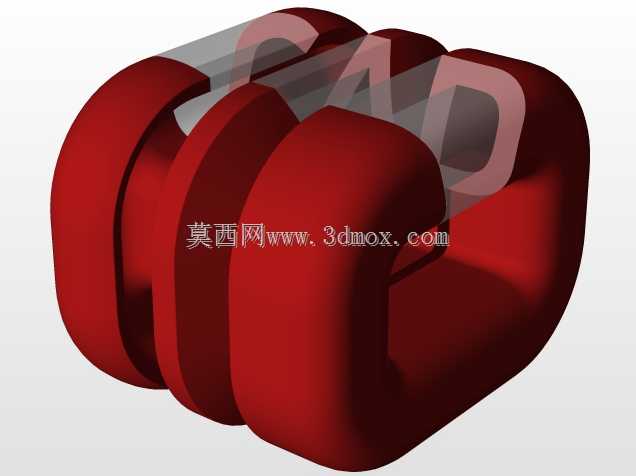

　　从结构设计思路来看，U盘主体采用长条形一体化注塑基体，尾部预留挂孔，可搭配挂绳挂在工牌挂扣或者钥匙串上，避免随手放置遗失。USB接口端做了台阶限位，插入保护壳时能精准卡合，不会出现晃动松脱的情况。保护壳体采用回形堆叠的分层设计，分为透明内壳与彩色外壳两层，内壳做导向滑槽，U盘插入时顺着滑槽滑入到位，外壳做防滑纹理，手持插拔时能增加摩擦力，即便手上沾有机油或者汗液也不会打滑。

　　实际使用场景中，这类带专属保护壳的U盘，尤其适合工业现场作业人员使用，常规U盘的塑料外壳在磕碰后容易开裂，保护壳采用加厚的圆角结构，跌落时能通过壳体的形变吸收冲击力，避免内部存储芯片受震损坏。外形尺寸方面，U盘主体长度控制在65mm，宽度18mm，厚度7mm，符合常规USB设备的插拔空间要求，不会因为尺寸过大遮挡相邻的USB接口；配套保护壳的外径为35mm，厚度22mm，放在工装口袋或者工具包侧袋里不会占用过多空间，也不会因为过于小巧容易滑落。

　　安装边界上，U盘的USB接口完全遵循通用USB2.0/3.0的接口尺寸规范，可直接插入电脑、工控机、调试设备的标准USB端口，不需要额外转接。保护壳与U盘的配合间隙控制在0.2mm，既保证插拔顺畅，又不会出现旷量，长期插拔使用也不会因为磨损导致配合松动。壳体的分层结构还预留了标识印刷区域，可根据使用需求标注设备编号、所属部门等信息，避免多设备混用的时候拿错。

　　从结构可靠性角度考虑，U盘主体的外壳做了圆角过渡，没有尖锐棱角，放在口袋里不会刮蹭衣物或者划伤皮肤。保护壳的开合不需要额外的工具，单手就能完成插拔操作，在现场手持记录、单手操作设备的时候，也能快速取出U盘使用。内部存储模块的安装位做了筋位限位，芯片与PCB板卡在壳体的筋位之间，灌胶固定后能承受一定的振动与冲击，符合工业现场便携设备的使用要求。不同于市面上常规的盖帽式U盘，这种嵌套保护结构不会出现保护帽遗失的问题，长期使用也能始终保持接口的防护状态，减少因为接口进灰、氧化导致的接触不良故障。
