四通式管路连接接头结构设计

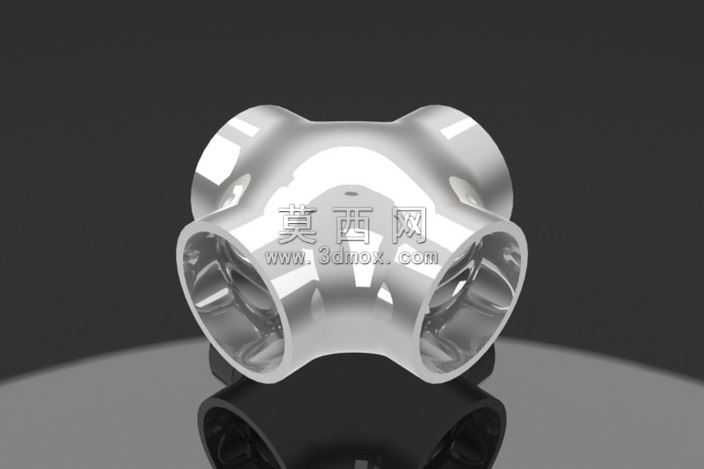

本作品为四通式管路连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中以管路流体导通的核心功能为基础，先绘制接头中心交汇的基准轴线，确定四个接口的同轴度与交汇角度，保证各接口处于同一空间平面且中心交汇点无偏移，避免流体输送过程中出现紊流、压损过大的问题。建模时优先采用对称结构设计，四个接口的内径、壁厚、接口端面尺寸完全一致，既降低了加工制造的开模成本，也能让接头在管路布设时无需区分方向，提升现场安装的便捷性。接头主体采用圆弧过渡的曲面造型，在四个接口的交汇位置做了大圆角平滑处理，消除直角结构带来的应力集中问题，同时减少流体在交汇位置的流动阻力，提升管路输送的效率。材质设计上模拟金属镀铬的光亮质感，通过材质编辑器调整金属反射率、粗糙度参数，搭配环境HDR贴图实现真实的金属反光效果，渲染时采用柔和的影棚布光，突出接头曲面的流畅度与金属材质的光洁质感，清晰展现接头的内外结构细节。接口内壁做了等壁厚设计，保证接头整体的结构强度，可承受常规液压与气动管路的工作压力，接口端部预留了标准管路连接的配合尺寸，可适配同规格的硬管、软管连接需求，满足不同管路布设场景的使用要求。整体结构无多余冗余设计，在保证结构强度的前提下尽可能压缩接头的整体体积，减少安装占用的空间，对称式的结构也让接头受力更加均匀，在管路承压时不会出现单侧应力过大导致的变形、渗漏问题，可广泛应用于液压系统、气动系统、流体输送管路的多通路分流、合流连接场景。
