两芯圆柱插脚电源插头三维建模作品

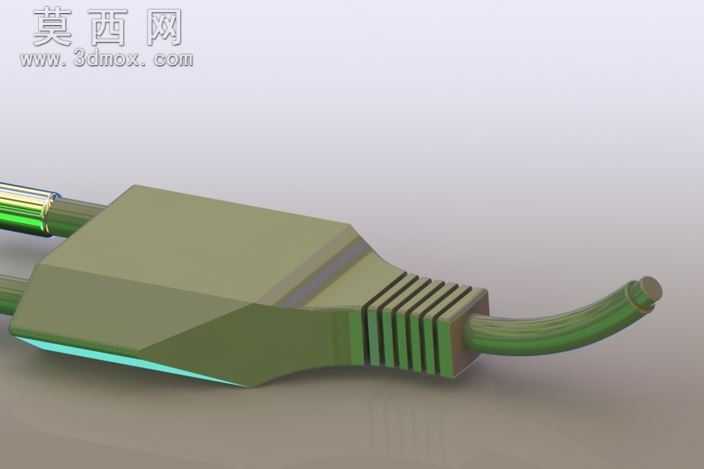

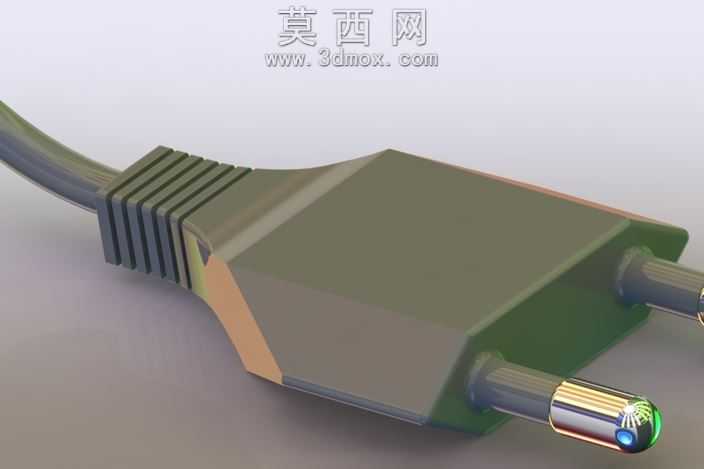

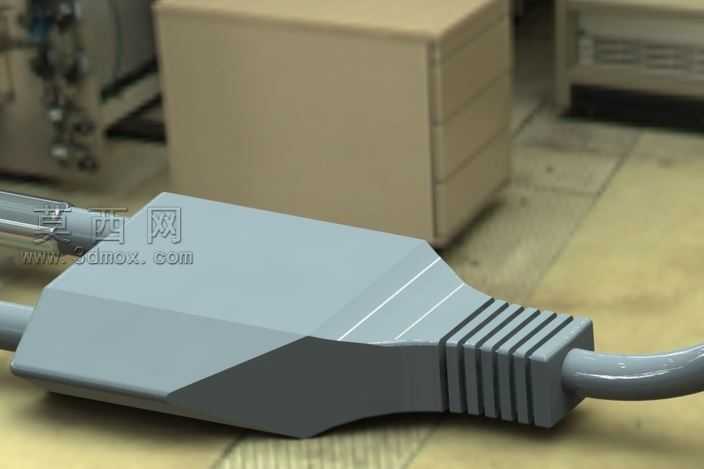

本作品为两芯圆柱插脚式电源插头的三维建模成果，建模过程以SolidWorks为核心工具，遵循工业产品正向设计逻辑完成全流程构建。建模初期先梳理插头的功能结构逻辑，将整体拆分为插芯主体、金属导电插脚、线缆连接尾套、应力缓冲结构四个核心模块，采用自底向上的建模思路逐一完成零件构建后再进行总装配。插芯主体部分先绘制二维截面草图，通过拉伸、拔模、圆角特征构建主体的梯形外观轮廓，针对插脚安装位精准绘制同轴定位草图，预留插脚装配的过盈配合间隙，同时在插芯尾部设计线缆穿入的锥形导向结构，方便实际生产中的线缆装配作业。金属插脚部分采用旋转凸台特征完成圆柱主体建模，针对插脚端部的圆弧导头做相切约束处理，还原真实插头插脚的顺滑插入端结构，插脚与插芯结合的位置设计限位凸台，保证插脚装配后不会出现轴向窜动，还原真实产品的装配限位逻辑。线缆尾端的应力缓冲结构是建模的细节重点，先绘制多道环形防滑防折槽的截面轮廓，通过扫描特征沿线缆出线方向生成带锥度的缓冲套结构，每道槽的圆角半径、槽间距都参考民用电源插头的通用设计规范设置，保证该结构在实际使用中能够分散线缆弯折时的应力，避免线缆根部断裂。材质与渲染环节，针对不同部件匹配对应物理材质：插芯主体采用哑光深绿色硬质PVC材质，调整材质的粗糙度参数至0.6左右，还原工程塑料的磨砂质感；金属插脚采用抛光黄铜基材搭配表层镀镍材质，设置适度的反射率与金属度参数，还原金属插脚的亮面金属光泽，同时在插脚端部做细微的磨损质感处理，提升模型真实感；线缆部分采用深灰色哑光橡胶材质，添加细微的表面颗粒纹理，还原橡胶线缆的表面触感；应力缓冲套采用与插芯同色系但硬度更低的软质PVC材质，适当降低材质硬度参数对应的视觉表现，区分软硬材质的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出插头的轮廓棱线与结构转折，辅光源从另一侧补光弱化暗部死黑，添加环境光遮蔽效果强化结构缝隙的层次感，最终渲染图清晰呈现插头的整体造型、结构细节与材质质感，模型各部件间的配合关系完全符合民用电源插头的实际生产装配逻辑，可用于产品结构演示、装配教学、相关产品设计参考等场景。
