在嵌入式设备、小型检测仪器、手持终端这类空间紧凑的产品开发里,显示单元的选型往往直接决定整机的布局空间与交互体验,这款小尺寸OLED显示模组的结构设计,正是针对这类窄空间安装场景做的适配优化。从实际工程应用来看,这类0.91英寸的OLED屏常被用在便携传感检测设备、小型工控状态指示器、可穿戴工业终端、桌面小型实验仪器上,用来输出实时参数、状态标识、简单交互菜单,相比同尺寸的LCD屏,它自发光的特性不需要额外背光层,整体厚度可以压得更薄,在电池供电的便携设备里还能降低静态功耗,这也是很多低功耗手持设备优先选这类模组的核心原因。

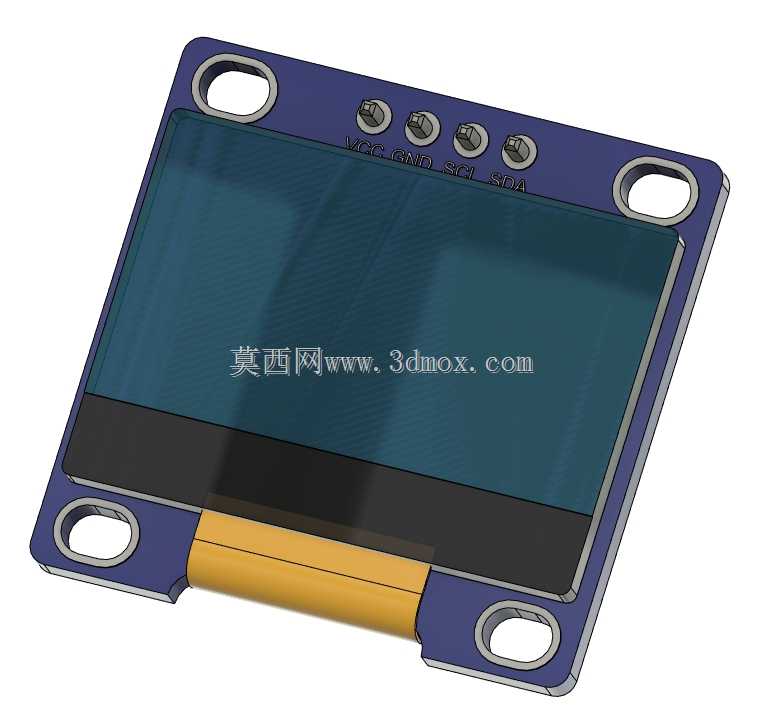

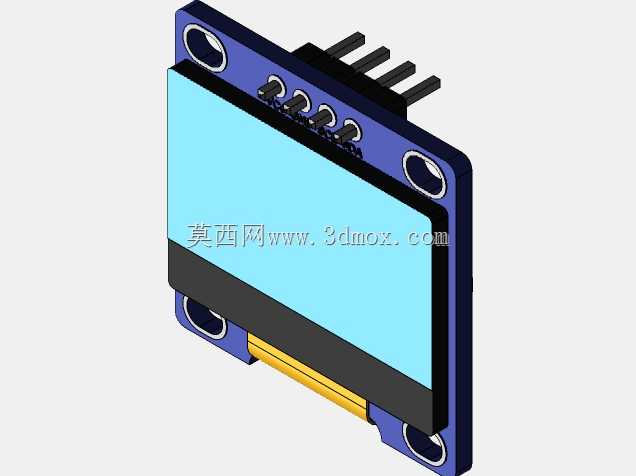

从结构设计的思路来看,整个模组采用PCB作为承载基底,屏幕本体通过FPC柔性排线与基底连接,这种连接方式一方面可以吸收组装过程中的公差,避免硬连接在受振动时出现屏幕碎裂或者接触不良的问题,另一方面FPC的弯折特性也能适配不同安装方向的走线需求,不需要额外预留转接空间。PCB板的四个角设计了带金属衬圈的安装孔,这几个孔的位置是严格按照小型电子模组的通用安装间距做的排布,安装时可以用M2规格的螺丝直接固定在设备内的安装柱上,金属衬圈的作用是避免螺丝锁附时压裂PCB基材,同时也能提升安装点的结构强度,在设备受冲击或者长期振动的工况下,不会出现安装孔开裂导致模组移位的问题。

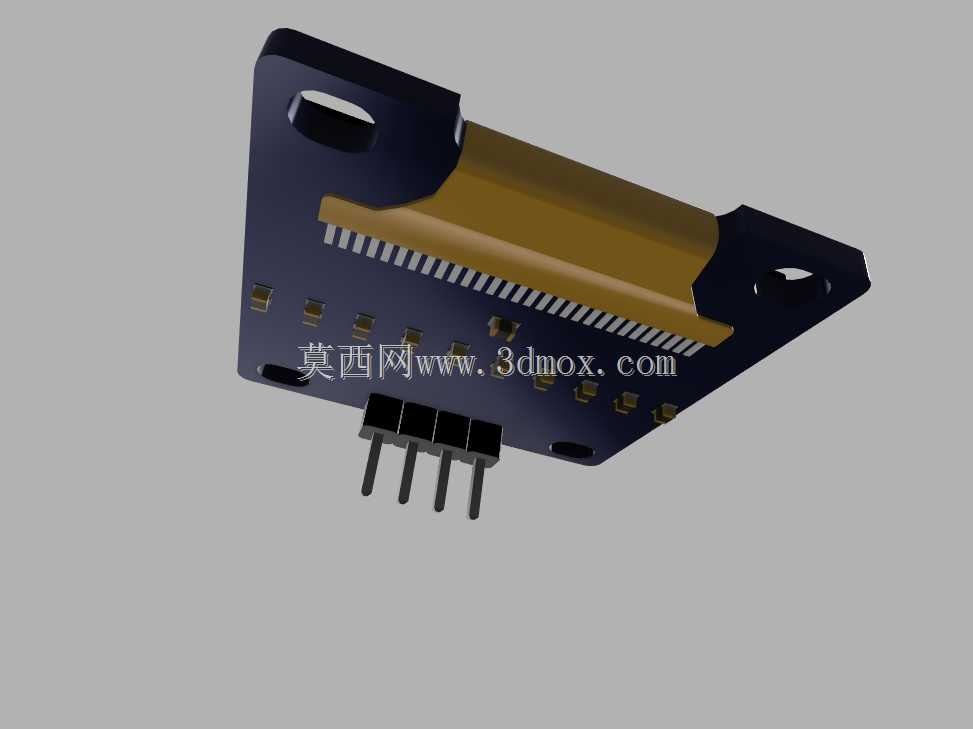

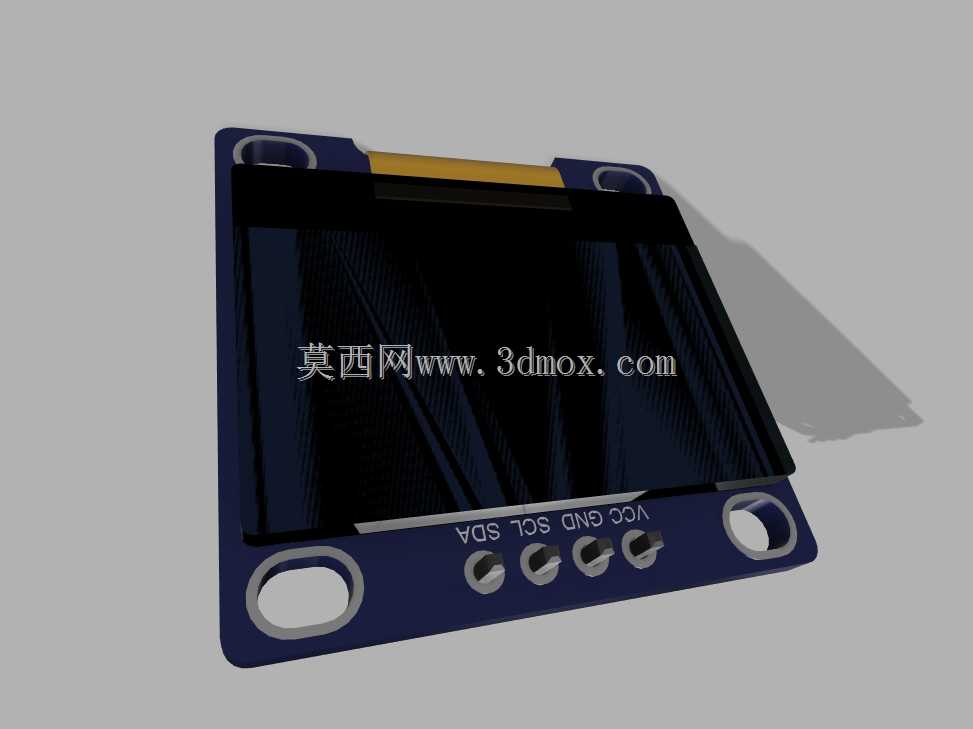

模组的接口部分排布在PCB的上边缘,四个焊盘分别对应电源、地、时钟、数据信号,这种四线SPI的接口定义是行业通用的标准定义,不需要做额外的引脚转接就能匹配绝大多数主流的微控制单元,在做硬件选型的时候不用重新画引脚适配电路,能缩短硬件开发的周期。屏幕本体的外围做了一圈窄边的PCB围边,这个围边的高度刚好和屏幕表面齐平,一方面可以在组装的时候挡住屏幕边缘的封胶,提升整体外观的整洁度,另一方面在屏幕表面贴附保护片的时候,围边可以作为定位基准,避免保护片贴歪影响显示区域。屏幕下方的FPC排线出口处做了局部的加厚补强,这个细节是很多新手建模时容易忽略的,实际生产中如果没有这个补强,FPC在反复弯折或者组装拉扯的时候,很容易在排线和PCB的焊接处出现断线,补强片刚好把受力点分散到更大的区域,提升排线连接的可靠性。

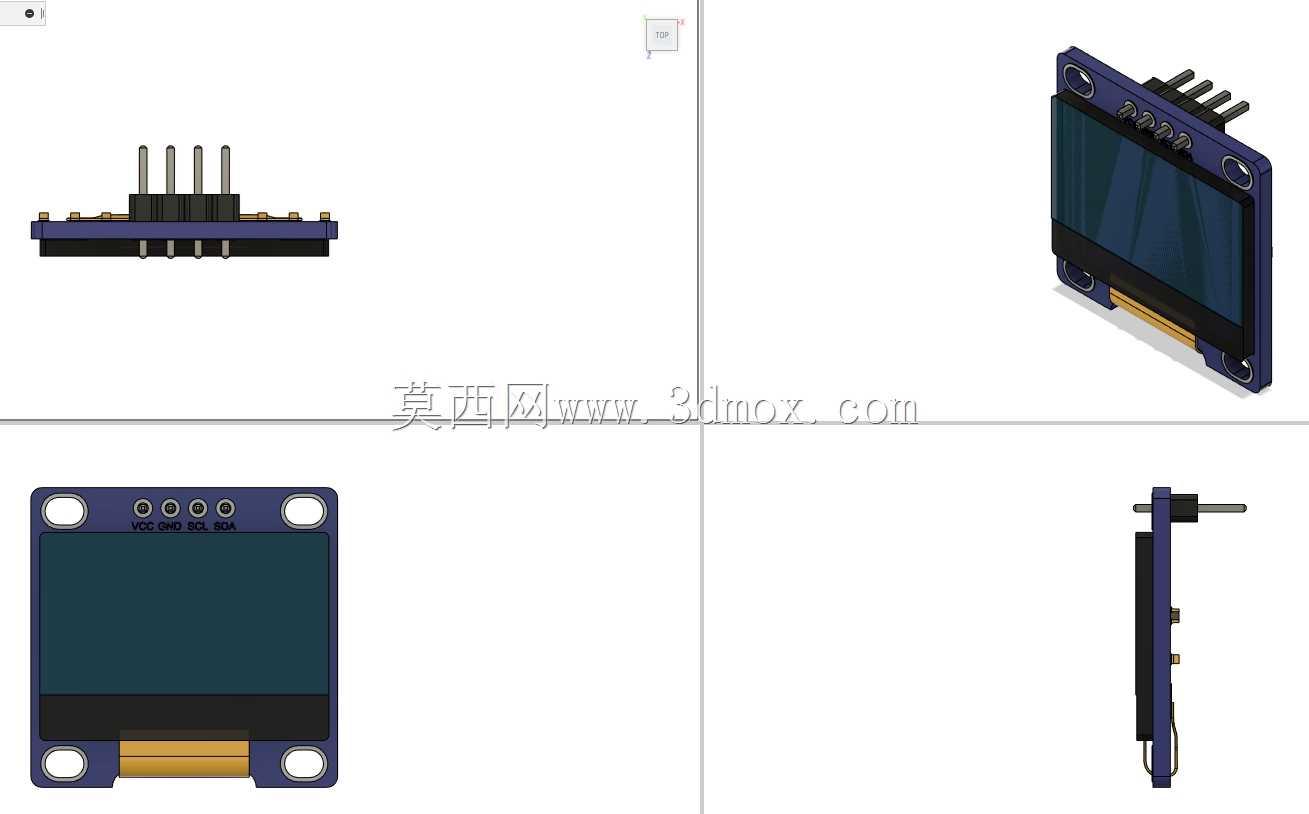

从安装边界的尺寸来看,整个模组的长宽尺寸控制得非常紧凑,四个安装孔的中心距刚好适配常见的小型设备内预留的显示窗口位置,屏幕的有效显示区域居中排布,在做面板开孔的时候只需要按照显示区域的尺寸开窗口,外围的PCB部分可以完全藏在面板后面,不会出现结构外露的问题。模组的整体厚度包含屏幕、PCB、排线补强层在内,总厚度控制在极小的范围内,就算是在厚度只有几毫米的超薄手持设备里,也能轻松塞下,不会和内部的电池、主板元器件出现空间干涉。另外PCB板的边缘做了圆角处理,没有尖锐的直角毛刺,在组装的时候不会刮伤设备内部的连接线或者其他元器件,也能避免组装工人被板边毛刺划伤。
在实际做结构适配的时候,需要注意屏幕表面和设备面板之间要预留0.1mm左右的间隙,避免面板压到屏幕表面导致显示异常,同时在安装孔的位置可以垫上薄薄的绝缘垫圈,一方面可以调整模组的安装高度,让显示区域刚好和面板窗口对齐,另一方面也能避免PCB和设备的金属外壳直接接触造成短路。FPC排线的弯折半径不能小于排线本身厚度的五倍,建模的时候要提前预留好排线的弯折空间,不要把排线压在其他硬质元器件下面,避免长期受压导致排线内部的铜箔断裂。这类OLED模组的工作温度范围比普通LCD更宽,在低温环境下也能正常显示,所以在一些户外使用的小型检测设备里,这种结构的模组比同尺寸LCD的适应性更强,结构设计上不需要额外给屏幕做加热保温的结构,能进一步节省整机的内部空间与功耗预算。

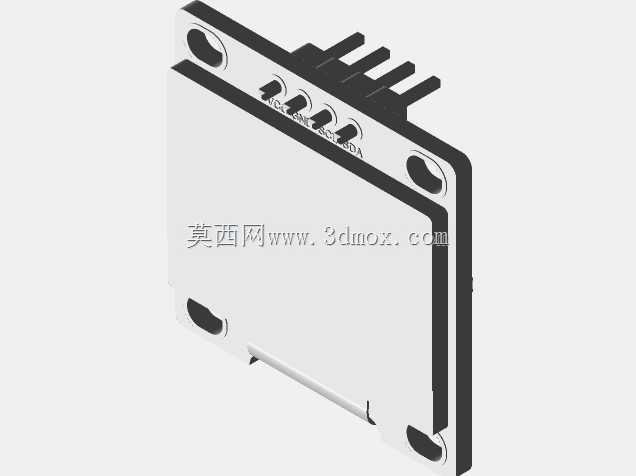

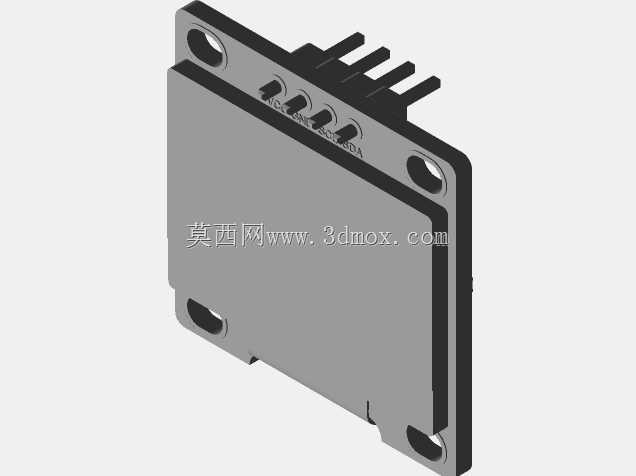

从建模还原的角度来说,这个模型把实际生产中的各个结构细节都做了还原,包括安装孔的金属衬圈、接口焊盘的位置、FPC排线的弯折形态、屏幕边缘的封胶结构,在做整机结构装配的时候,可以直接把这个模型导入装配体里做干涉检查,不用再自己重新测绘模组尺寸,能避免因为尺寸测绘误差导致的开模失败或者组装干涉问题。尤其是在做小型化设备的结构堆叠时,这类标准模组的精准模型能帮工程师快速评估布局可行性,提前发现安装空间不足、走线位置冲突这类问题,减少样机打样的迭代次数。
