大功率贴片式发光二极管结构设计

　　在工业照明、设备状态指示、小型光源模组的设计选型过程中，3W功率级的贴片式发光二极管是应用频次极高的光电元器件，这类器件的三维结构建模，需要兼顾散热路径设计、安装适配性、光学出光角度匹配等多重工程需求，不能仅做外观层面的曲面堆砌。从实际应用场景来看，这类大功率LED常被用于机床操作面板的状态指示灯、小型工业设备的局部照明光源、自动化产线的视觉检测补光单元，部分户外小型警示装置也会选用该功率等级的器件，相比小功率直插LED，它的光通量输出能满足中短距离的照明或指示需求，同时相比集成式COB光源，又具备单器件替换灵活、电路设计简单的优势。

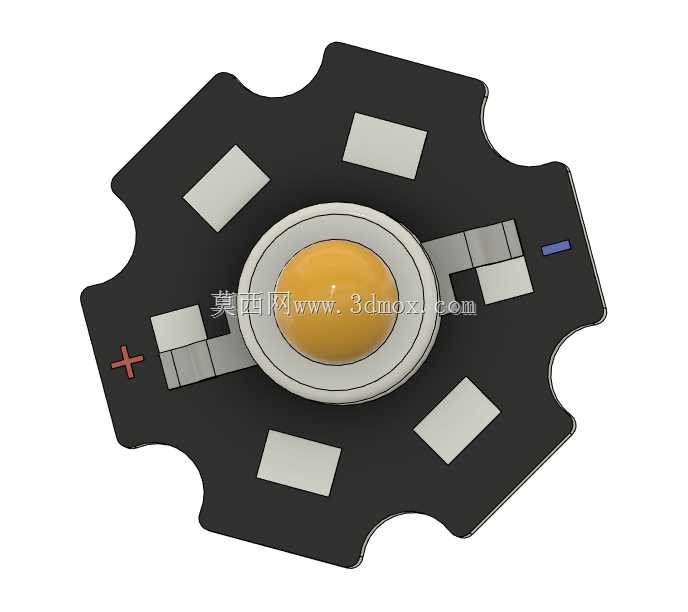

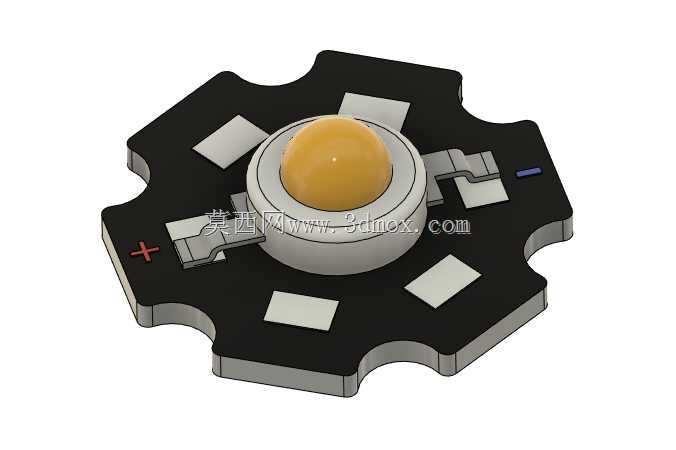

　　从产品功能特性来看，该3W发光二极管采用星型铝基基板作为承载结构，基板边缘的齿状结构并非装饰性设计，而是为了增大与空气的接触面积，提升器件工作时的自然散热效率，毕竟3W功率的LED在满功率工作时，PN结处的热流密度较高，如果散热路径设计不合理，会直接导致光衰加快、使用寿命缩短。基板中心的透镜采用半球形聚碳酸酯材质，曲面曲率经过匹配计算，能将芯片发出的光线控制在合适的出光角度范围内，避免光线过度散射导致的照度不足，透镜与基板之间的环形基座采用耐高温工程塑料注塑成型，既起到固定透镜位置的作用，也能在回流焊过程中隔绝部分热量传递到透镜表面，防止透镜受热变形影响光学性能。基板表面预留的多个方形焊盘，分别对应芯片的正负极连接以及散热焊盘，其中散热焊盘的面积占比接近基板总面积的三分之一，焊接时需要与PCB板上的散热覆铜区域充分贴合，将芯片工作产生的热量快速传导到更大面积的散热结构上。

　　在设计思路层面，建模时首先要确定芯片的核心发光区域尺寸，以此为基准推导透镜的曲率半径和安装高度，保证出光角度符合工业应用的常规需求，通常这类3W贴片LED的出光角度在120度左右，既能覆盖一定范围的照射区域，又不会因为角度过大导致中心照度不足。基板的齿状外形尺寸需要匹配常规的LED焊接垫片标准，齿根到中心的距离、每个齿的开槽宽度都要符合自动化贴片机的吸嘴拾取要求，同时也要兼顾手工焊接时的操作空间，避免焊盘距离基板边缘过近导致焊接时锡膏溢出。正负极标识的位置设计在基板边缘的醒目位置，采用凸起或丝印的方式标注正负极，防止生产组装时出现极性接反的问题，这类细节在批量生产过程中会直接影响组装良率，建模时不能忽略标识的位置和尺寸比例。

　　从外形尺寸与安装边界来看，这类星型基板的常规外接圆直径在20mm左右，基板厚度控制在1.2mm到1.6mm之间，既保证足够的结构强度，又不会因为过厚导致热阻增大。透镜顶端到基板底面的总高度控制在5mm到6mm之间，这个高度尺寸在设计终端产品的外壳透光孔时，可以直接作为深度设计的参考，避免透镜顶到外壳透光片，或者距离过远导致光线在外壳内部形成反射杂光。安装时不需要额外的固定螺丝，依靠回流焊将基板底部的焊盘与PCB板焊接固定即可，焊盘的布局位置兼容通用的大功率LED封装尺寸，在替换不同品牌的同规格器件时，不需要重新修改PCB板的布线设计，能大幅降低产品迭代的设计成本。在进行整机结构设计时，需要在LED基板的背面预留足够的散热空间，如果是密闭式的设备外壳，还需要在对应位置设计导热胶垫的安装位，将基板背面的热量传导到设备外壳上，进一步提升散热效率，建模时要考虑导热胶垫的压缩量，预留0.2mm到0.3mm的压缩间隙，避免装配时出现应力挤压导致基板变形。

　　实际工程应用中，这类LED的工作电流通常控制在700mA左右，工作电压在3.2V到3.6V之间，结构设计时还要考虑引脚的载流能力，焊盘的铜箔厚度要满足大电流通过的要求，避免长时间工作时焊盘过热脱落。透镜与基座的连接采用卡扣加密封胶的方式，建模时要预留卡扣的配合间隙，同时在基座边缘点胶的位置设计0.1mm深的胶槽，防止密封胶溢出到透镜表面影响出光效果。对于需要在潮湿环境下使用的场景，基板表面还会做喷三防漆的处理，建模时不需要体现三防漆的厚度，但在设计安装结构时要避免尖锐棱角刮蹭三防漆层，导致防护失效。
