半英寸规格圆柱式传感元件结构设计

　　在工业现场的流体管路、气动回路以及小型设备的状态监测点位上，这类半英寸规格的圆柱式传感元件是非常常见的检测端部件，很多做设备改造、小型检测工位搭建的结构工程师，在选型和建模阶段都会优先匹配这类标准接口尺寸的传感部件，避免后期安装时出现接口不匹配、安装空间不足的问题。从实际应用场景来看，这类传感元件常被用在气动系统的压力检测点位、小型流体管路的介质状态监测、自动化设备的工位到位检测拓展端，还有部分民用供水、供气支路的状态采集节点上，因为接口尺寸匹配常规的半英寸管路安装标准，不需要额外做变径接头，现场安装的适配性很强，能减少现场安装的配件种类，降低施工和后期维护的复杂度。

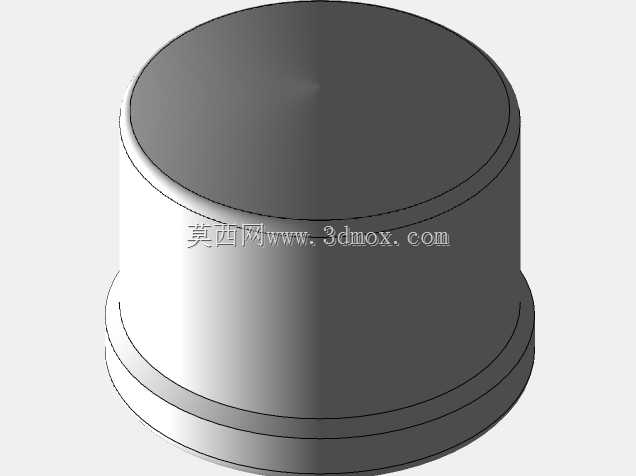

　　从产品的功能特性来看，这个圆柱式结构的传感元件采用通体圆柱的外形设计，主体外壳做了等直径的柱面结构，下端设置了多层环形凸台结构，这部分凸台一方面是作为安装时的密封贴合面，配合密封圈实现安装后的密封效果，避免管路内的介质渗漏，另一方面凸台的台阶结构也能在旋装或者卡装的时候起到轴向定位的作用，保证传感元件安装到位后检测端面和被测介质或者被测位置的距离符合检测要求，不会因为安装深度偏差导致检测数据失真。上端的平端面结构是内部检测元件的封装端，内部的感应芯片、信号处理电路板都封装在这个圆柱腔体内部，上端面可以根据实际使用需求引出信号接线，或者集成无线信号传输模块，不需要额外做突出的接线结构，整体外轮廓没有多余的突出棱角，在狭小的安装空间内也能顺利完成装配，不会和周边的管路、设备结构产生干涉。

　　在设计思路上，这个结构优先考虑了安装的通用性，整体外径控制在匹配半英寸安装接口的尺寸范围内，柱面的粗糙度设计满足安装时的密封配合要求，不会因为柱面过于粗糙导致密封件磨损，也不会因为表面过于光滑导致安装后出现松动移位的问题。下端的多层环形槽结构，除了定位和密封的作用之外，还能在安装时容纳少量的安装杂质，避免杂质卡在密封面之间导致密封失效，同时环形槽的结构也能增强外壳和内部封装材料的结合力，在设备运行产生振动的工况下，内部的检测元件不会因为长期振动出现移位，保证检测精度的稳定性。整体的壁厚设计经过受力校核，能够承受常规工业管路的工作压力，不会因为管路内的压力波动出现外壳变形的问题，同时壁厚控制在合理范围内，不会因为壁厚过大导致整体重量过高，对安装点位的负载造成额外负担。

　　从外形尺寸与安装边界来看，这个传感元件的整体轴向长度控制在紧凑的范围内，安装时只需要在对应的安装位预留出略大于主体外径的装配空间，轴向预留的操作空间只需要满足安装时的旋拧或者卡装操作即可，不需要预留过大的检修空间，因为这类元件的可靠性较高，后期维护只需要做整体更换，不需要在安装位周边预留拆解内部结构的操作空间。安装时的轴向定位以下端最外侧的凸台端面为基准，安装到位后这个端面和安装基座的表面贴合，就能保证内部检测端的位置符合设计要求，不需要在安装时反复调整轴向位置，能大幅提升现场安装的效率。柱面的设计没有设置额外的扳手卡位结构，安装时可以采用专用的套筒工具配合上端面或者柱面进行装配，适合在密集排布的管路点位上安装，不会因为周边的其他部件遮挡扳手卡位导致安装困难。在实际建模过程中，这类标准接口的传感元件不需要做过多的异形结构，重点要保证安装配合尺寸的精度，尤其是下端密封凸台的尺寸公差、柱面的圆度公差，这些尺寸如果出现偏差，就会导致安装后密封失效或者检测位置不准，影响整个检测系统的运行可靠性。很多刚入行的结构工程师在做这类元件建模的时候，容易忽略环形凸台的倒角设计，实际上凸台的边缘做小尺寸的倒角处理，不仅能在安装时起到导向作用，方便元件顺利装入安装孔，还能避免安装时凸台边缘割伤密封件，提升密封件的使用寿命。另外，整体圆柱的同轴度公差也需要在建模时明确标注，保证安装后元件的轴线和安装孔的轴线重合，避免出现偏斜导致的受力不均、密封不严的问题。在不同的应用场景下，这个基础结构还可以做针对性的调整，比如用在腐蚀性介质的检测点位时，可以对外壳的材质做适配调整，但是整体的安装尺寸保持不变，就能实现不同工况下的通用互换，不需要对设备的安装基座做改动，这也是这类标准尺寸传感元件的核心优势，能够覆盖多类工业检测场景的使用需求，降低设备的设计和维护成本。
