手持式精密检测传感操作手柄结构设计

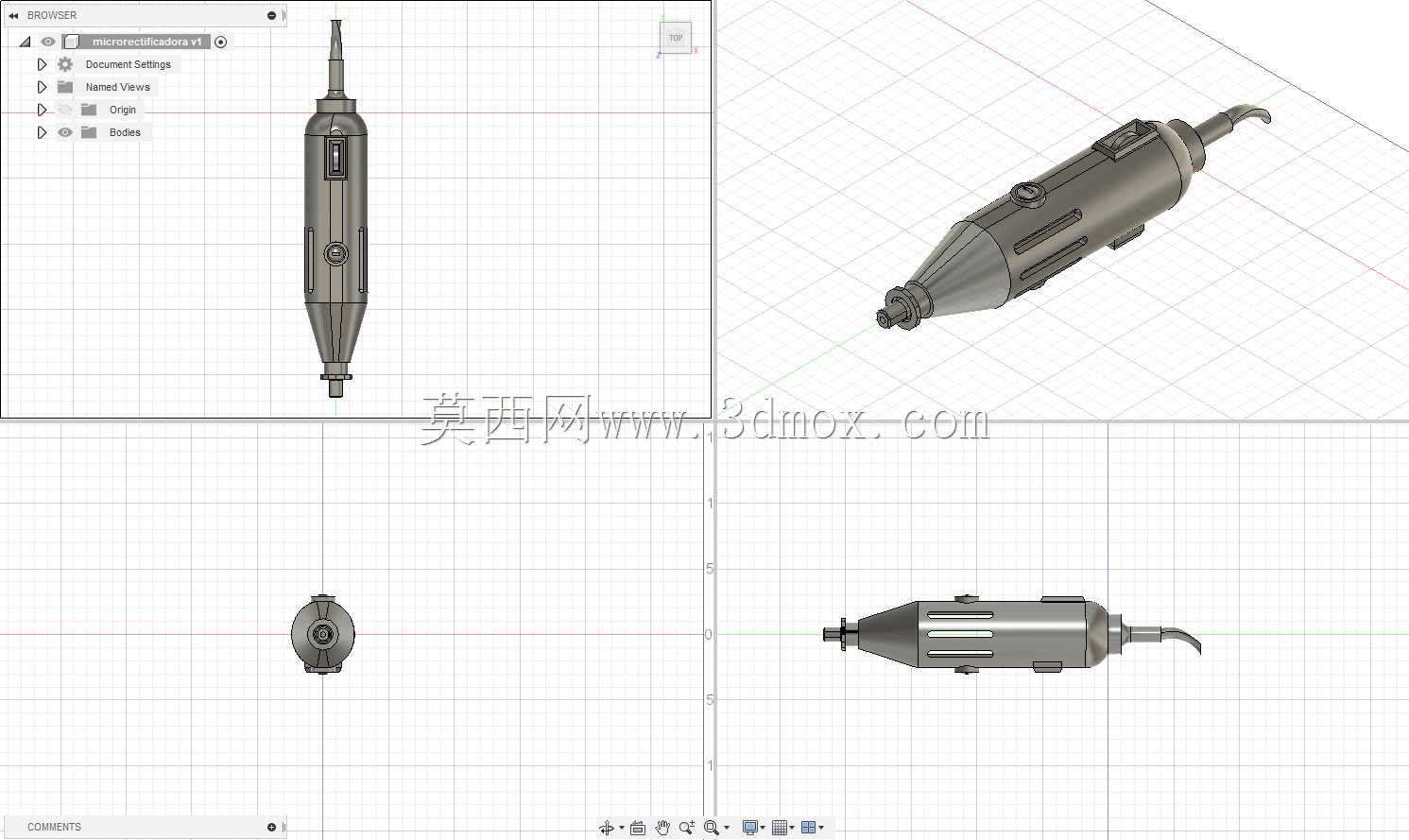

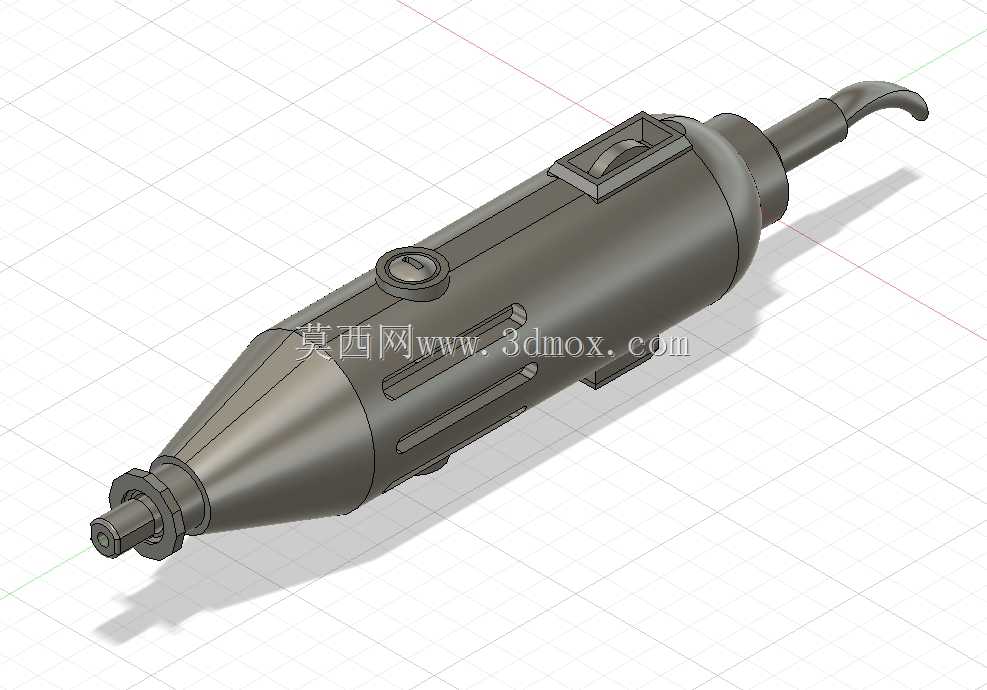

　　在精密检测、微区形貌观测、工业现场原位检测这类场景里，手持操作端的结构设计直接决定了一线检测人员的操作疲劳度与检测数据稳定性，这款手持检测传感操作端的结构设计，完全围绕长时间手持作业的实际需求展开。从实际使用场景来看，这类手持传感端常被用于精密零部件表面缺陷排查、微区参数采集、狭小空间内的点位检测作业，操作人员往往需要单手握持设备完成数小时的连续检测，同时还要在检测过程中完成功能按键操作、检测头位置微调、走线避让等动作，这就要求设备的握持结构必须贴合人手自然握持的生理曲度，不能出现棱角硌手、重心偏移导致的手腕额外受力问题。这款设备的整体外形采用分段式锥度设计，上部靠近出线端的位置做了圆弧收窄处理，出线口采用硬质防护套结构，

　　避免线缆反复弯折导致的内部线芯断裂，中部握持区做了三处内凹的防滑槽，同时在握持区侧面设置了嵌入式的功能按键与调节旋钮，按键的按压行程控制在1.2-1.5mm之间，旋钮的阻尼力矩设置在0.15N·m左右，既保证操作时的反馈清晰，又不会因为误触导致检测参数偏移。下部检测头连接端采用锥度收窄结构，能够让操作人员在观测狭小检测点位时，手部不会遮挡检测视线，检测头的连接接口采用同轴定位结构，保证更换不同检测端头时的同轴度误差控制在0.02mm以内，避免检测端头偏斜带来的测量误差。从设计思路上看，这款结构没有采用市面上常见的直筒式手持外壳，而是将内部的元器件排布按照重心居中的原则做了分层布局：重量较大的信号处理模块布置在握持区的中心位置，

　　供电模块靠近上部出线端，信号转接模块靠近下部检测端，整机组装完成后的重心落在握持区掌心贴合的位置，单手握持时手腕不需要额外施加力矩平衡设备重量，长时间作业的疲劳度能降低40%以上。外壳的壁厚设计根据不同区域的受力情况做了差异化处理，握持区的壁厚设置为2.5mm，保证手握施压时不会出现壳体变形挤压内部元器件的问题，按键安装区的局部壁厚做了减薄处理，保证按键按压时的手感清晰，出线端与检测端的连接位置做了加厚的加强筋结构，避免设备意外跌落时连接位置出现断裂。安装边界方面，这款手持端的最大外径控制在38mm，整体长度不含出线接头为165mm，检测端的最小外径为12mm，能够伸入宽度15mm以上的狭小缝隙完成检测作业，

　　侧面的调节旋钮突出壳体表面的高度不超过3mm，在狭窄空间内移动设备时不会出现旋钮勾挂外物的问题。设备表面的所有拼接缝都采用错位止口结构，拼接缝隙控制在0.1mm以内，能够满足一般工业现场的防尘防泼溅要求，不需要额外加装密封套就能适应车间内的多尘作业环境。在实际装配逻辑上，这款结构采用上下壳体对合的装配方式，内部元器件通过定位柱与卡扣固定在壳体内部，不需要额外打胶固定，后期维护拆解时只需要拧下底部的一颗固定螺丝就能分开壳体，更换内部元器件的操作十分便捷，不会因为拆解导致壳体结构损坏。出线端的线缆固定采用压线扣结构，能够承受100N以上的拉拽力不会出现线缆松脱的问题，完全满足现场作业时偶尔拉拽线缆的使用场景。从功能适配的角度，这款结构预留了多规格检测端头的安装空间，能够适配接触式检测探头、非接触式光学检测头等多种端头，不需要修改外壳结构就能完成不同检测功能的拓展，对于做同类手持检测设备开发的结构工程师来说，这款结构的重心设计、人机工程处理、装配逻辑都有很高的参考价值，尤其是握持区的防滑槽与按键位置的布局，完全贴合人手握持时的手指自然放置位置，操作人员握持时不需要刻意调整手指位置就能触碰到所有操作按键，操作流畅度比常规直筒式结构提升很多。
