罗姆3412封装橙色贴片发光二极管

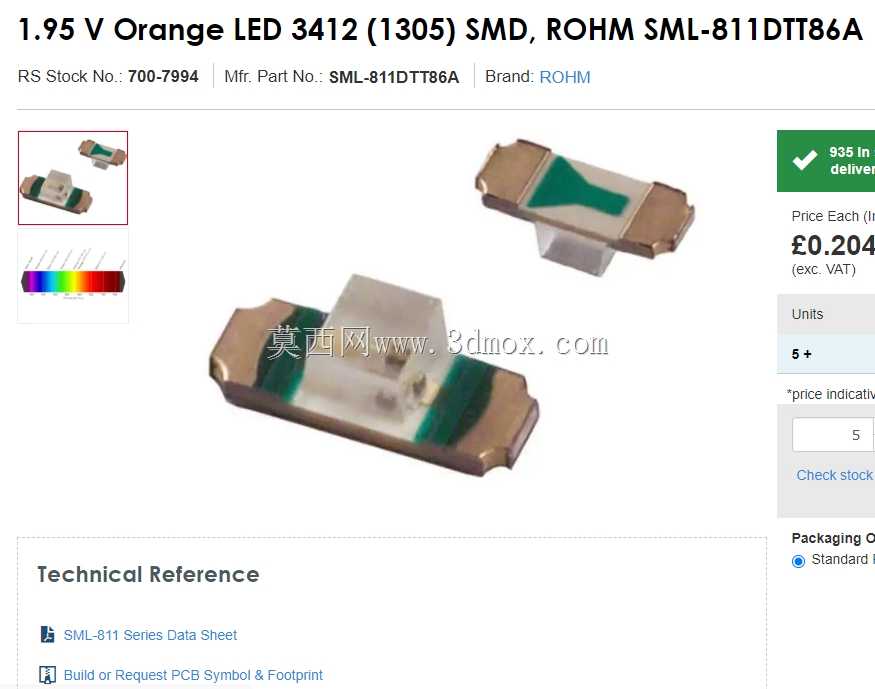

　　在工业控制设备的面板状态指示、小型消费电子的信号提示、便携医疗设备的运行状态反馈场景中，这类小尺寸侧发光贴片LED是极为常用的光信号输出元件，本次涉及的这款橙色发光器件采用1305也就是行业常称的3412贴片封装，属于罗姆SML-811系列的侧出光产品，在做PCB布局设计时需要充分考虑其出光方向与壳体的配合关系，避免出现光线被结构件遮挡、指示标识亮度不足的问题。

　　从实际选型应用角度看，这款器件的正向导通电压为1.95V，属于低驱动电压的发光器件，不需要额外设计升压驱动电路，直接通过普通IO口配合限流电阻即可驱动，非常适合电池供电的低功耗便携设备使用，橙色光的波长在590-605nm区间，相比红色光有更高的辨识度，相比绿色光在强光环境下的穿透性更均衡，既可以做设备待机、运行、故障三类状态中的故障警示指示，也可以做按键背光源使用，在薄型化的手持设备、工控操作终端、小型传感器节点设备中应用十分广泛。

　　从结构设计维度看，这款器件采用侧发光的封装结构，发光面位于元件的侧面而非顶面，在做堆叠式PCB设计时，可以将元件焊接在主板边缘，光线直接从设备壳体的侧部指示窗射出，不需要额外增加导光柱结构，能够有效压缩整机的厚度尺寸，其封装本体的金属电极位于两端，采用标准的回流焊工艺即可完成贴装，焊接温度曲线符合常规无铅焊料的工艺要求，不需要针对该元件单独调整焊接参数，生产适配性较强。

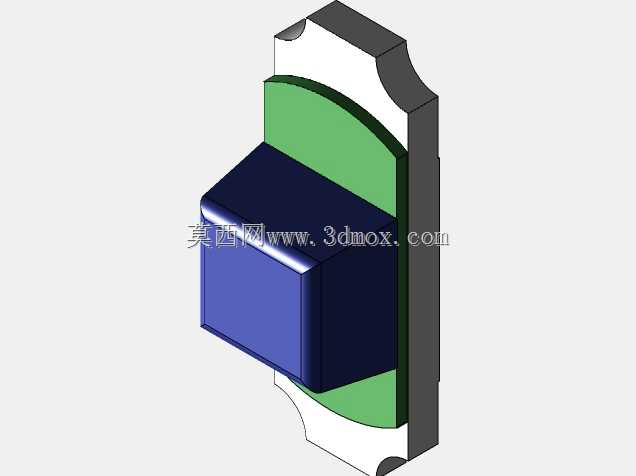

　　做三维建模时需要重点关注几个核心尺寸边界：首先是元件本体的长宽高尺寸，3412封装的标称长度为3.4mm、宽度为1.2mm，本体高度在1.1mm左右，建模时需要将两端焊盘的尺寸、焊盘与本体的相对位置做精准还原，避免在PCB装配时出现元件干涉、焊盘对位偏差的问题；其次是发光面的位置与出光角度，这款器件的出光半角大概在120度左右，建模时可以将发光区域做单独的半透明材质区分，在做整机结构校验时，可以直接通过模型模拟光线的出射范围，提前判断壳体上的指示窗开孔位置、大小是否合理，是否需要在指示窗位置增加匀光结构，避免出现亮斑不均、从侧面看不到指示光的问题。

　　在实际的设备结构设计中，这类小尺寸SMD LED的安装位置往往靠近设备壳体边缘，建模时还需要考虑元件与壳体之间的安全间隙，回流焊过程中元件会有微小的位置偏移，一般需要预留0.2mm以上的装配间隙，避免元件本体与壳体筋位发生硬接触导致焊接后元件被顶起、虚焊的问题。另外这款器件的封装采用耐高温的工程塑料基座，表面的绿色阻焊标识区域是厂家的极性标记，建模时需要将极性标识做出来，在SMT生产时可以通过钢网、贴片机的视觉识别快速确认元件方向，减少反向贴装的不良率。

　　从功能特性上看，橙色发光的LED相比同尺寸的红、绿、蓝LED，人眼的明视觉敏感度更高，在相同的驱动电流下，人眼感知到的亮度会更高，在低功耗设计中可以适当降低驱动电流，在保证指示效果的前提下降低整机功耗，对于电池供电的物联网传感节点、便携检测设备来说，这一特性能够有效延长设备的续航时间。另外这款器件的工作温度范围覆盖-40℃到85℃，能够满足绝大多数工业场景、户外民用设备的使用环境要求，不需要额外做温度防护设计，在车载辅助指示、户外小型检测设备中也可以适配使用。

　　做整机BOM选型搭配时，这类LED的限流电阻选型需要结合实际的供电电压计算，一般将工作电流控制在2-5mA即可满足常规的室内指示需求，如果是户外强光环境下使用，可以将电流提升到10mA以内，避免长时间大电流驱动导致光衰过快、使用寿命缩短。在三维装配校验环节，除了确认元件本身的安装间隙，还要注意周边元件的高度，避免周边过高的电容、电阻元件遮挡出光路径，如果是做透光式的按键背光设计，还需要将按键的硅胶导光部分与LED发光面的距离控制在1mm以内，减少光线的损耗，保证按键背光的均匀度。
