Nema23规格步进电机结构三维建模

　　在自动化设备的选型与结构设计环节，步进电机是离散点位控制场景中应用极广的执行元件，Nema23规格的步进电机更是中小型自动化设备里的常用选型，常见于3D打印机的运动轴驱动、小型数控雕刻机的进给传动、自动化点胶设备的位移平台驱动、包装生产线的短距离精准输送工位，这类场景对电机的安装兼容性、输出扭矩余量、接线便利性都有明确的工程要求。做这个模型的时候，最先考虑的是安装边界的匹配性，Nema23对应的安装法兰尺寸是行业通用的57mm见方规格，底部安装座的四个固定孔位严格按照行业通用孔距设计，预留的安装沉孔可以适配常规的内六角圆柱头螺钉，安装面的平面度公差在建模时做了对应约束，避免实际装配时出现电机安装翘曲、输出轴同轴度超差的问题。

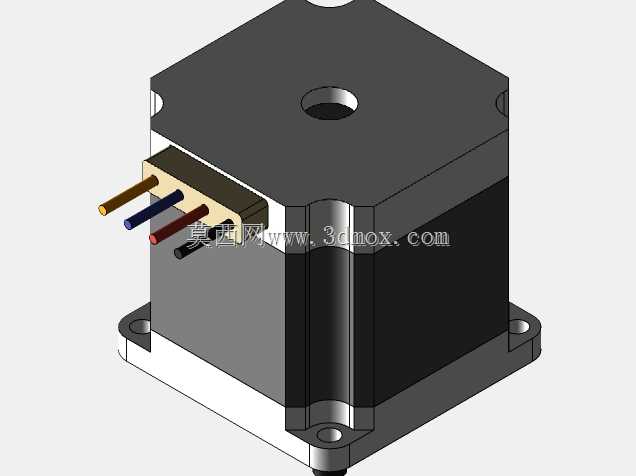

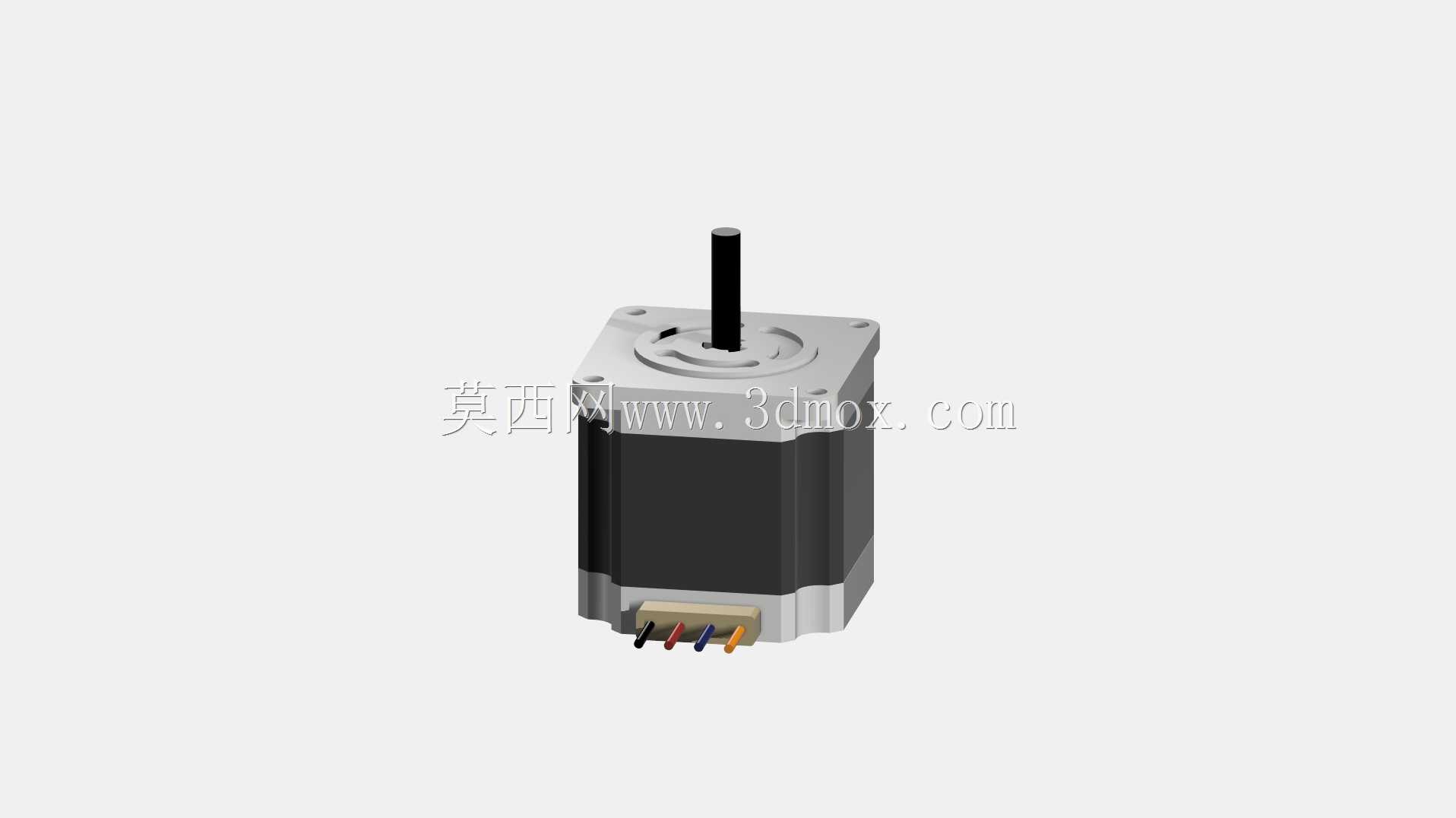

　　输出轴部分按照常规57步进电机的通用轴径做了结构还原，轴端的扁位结构也做了精准复刻，方便设计人员在做联轴器选型、同步带轮装配时直接匹配对应连接件，不需要反复核对轴连接尺寸。电机本体的分层结构在建模时做了清晰的区分，前端盖、定子绕组外壳、后端盖的装配止口都做了对应结构还原，能直观看到电机的装配层级，方便刚接触传动设计的人员理解步进电机的基本构造。侧面的出线座结构按照实际接线需求做了还原，四根引出线对应两相步进电机的绕组接线端，出线座的凸台高度做了合理设置，避免设备布线时线缆过度弯折导致线芯断裂，也给接线端子的安装预留了足够的操作空间。从功能特性来看，这类开环控制的步进电机不需要额外的编码器反馈就能实现精准的角位移控制，

　　搭配对应的步进驱动器时，可以通过脉冲信号直接控制输出轴的转动角度与转速，在低速运行场景下能输出足够的保持扭矩，不需要额外加装减速机构就能直接驱动轻载运动平台，能大幅简化设备的传动链结构，降低整体设计与装配成本。建模过程中特意还原了电机外壳的散热筋结构，这类结构在实际应用中能增大电机外壳的散热面积，避免电机长时间运行时绕组温升过高导致扭矩下降、失步等问题，结构设计人员在做设备布局时，可以根据这个散热筋的位置预留对应的通风间隙，不要将电机外壳完全封闭在安装腔体内，保证运行过程中的散热效率。顶部的轴端固定孔也做了对应还原，部分应用场景会在电机后端加装外置编码器或者刹车模块，这个孔位可以用来固定附加模块的安装支架，提升电机的扩展适配性。

　　在做设备整体布局设计时，这个模型可以直接导入装配环境中，用来校核电机与周边结构件的安装间隙，比如检查电机本体与设备机架、传动护罩、走线槽的位置是否存在干涉，确认输出轴与传动部件的同轴度是否符合设计要求，也能用来模拟接线的弯曲半径，提前规划设备内部的走线路径，避免实际装配时出现线缆长度不足、结构干涉等问题。很多刚接触自动化设计的人员在选型步进电机时，容易只关注扭矩参数而忽略安装尺寸的匹配性，这个精准还原结构的模型可以帮助设计人员在方案阶段就完成安装空间的校核，减少后续加工装配时的改模成本，同时也能用来做设备的装配示意，给装配人员提供清晰的结构参考，明确电机的安装方向与接线位置。
