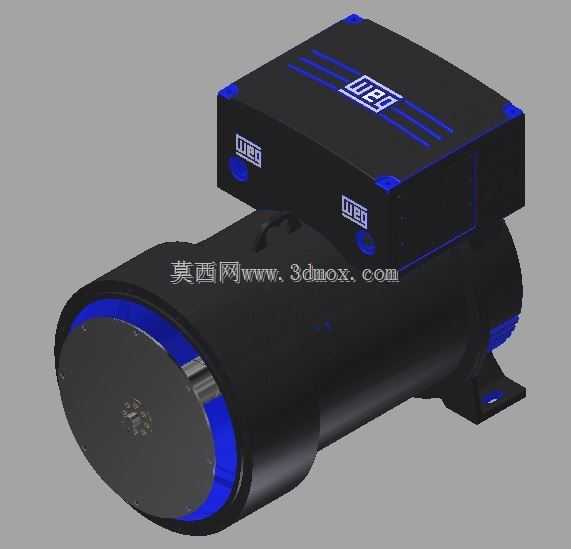

带接线盒三相异步发电机带法兰安装结构

　　这款带顶置接线盒的三相发电装置，在分布式动力配套、小型工业机组集成场景里的适配性很强，日常做设备改型、动力单元选型时经常会碰到这类结构的参考需求。先从安装边界说起，主体采用卧式底脚加端部法兰的复合安装形式，底脚预留的安装孔位适配常规型钢机架的排布间距，端部SAE3标准法兰可以直接和液压泵、传动齿轮箱的输入端做同轴对接，不需要额外做转接法兰加工，能省掉不少现场安装的适配工作量，轴伸端的配合尺寸按照通用传动公差设计，和标准联轴器、带轮的配合间隙控制在合理范围，不会出现装配时的过盈卡滞或者间隙过大导致的传动跳动问题。

　　顶置的接线盒做了凸台式密封结构，盒体和主机身的连接面预留了密封胶条的安装槽，现场布线时可以直接从接线盒侧面的预留进线孔穿入线缆，内部的接线端子排布留足了接线操作空间，就算是带绝缘护套的粗线径动力线缆，也能顺利完成端子压接和固定，不会出现线缆弯折半径不足导致的绝缘层破损问题。机身的散热筋沿着轴向排布，和端盖的通风槽对齐，设备运行时自带的冷却风可以顺着筋条间隙带走绕组热量，长时间额定负载运行时，机身温升能控制在绝缘等级允许的范围内，不会出现过热导致的绝缘老化加速问题。

　　设计这类结构的时候，首先要考虑的是动平衡校准区间，转子组件和端部法兰的同轴度公差要控制在0.02mm以内，不然带载运行时会出现明显的轴向振动，时间长了容易导致底脚固定螺栓松动、法兰连接面密封失效。接线盒的位置特意偏移了机身中心一定距离，避开了端盖轴承的维护操作空间，后期更换轴承润滑脂、检修端盖密封件的时候，不需要拆卸接线盒和动力线缆，能大幅缩短日常维护的停机时间。机身表面的喷涂采用耐磨防腐的工业涂层，在多粉尘、轻度油污的车间环境里长期使用，也不会出现涂层成片脱落的问题，表面的油污和灰尘用常规清洗剂就能直接擦拭干净，不会残留顽固污渍。

　　从实际应用场景来看，这类结构的发电单元常配套在小型移动电站、工程设备的辅助动力单元、工业流水线的备用动力模块里，法兰连接的形式可以快速对接不同的负载端设备，底脚安装的形式又能直接固定在通用机架上，不需要定制特殊的安装支座。做三维建模的时候，要特别注意接线盒和机身的连接加强筋结构，这个位置如果做的太薄，设备运输过程中的颠簸容易导致接线盒根部出现裂纹，加强筋的厚度按照机身壁厚的1.2倍设计，同时做圆弧过渡避免应力集中，能有效提升结构的抗冲击性能。端盖和机身的配合止口做了定位台阶设计，装配时可以直接卡入定位，不需要反复调整同轴度，能提升总装环节的装配效率。

　　另外，轴伸端的密封采用双唇口密封圈结构，能阻挡外界的粉尘、水汽进入轴承腔，就算是在户外潮湿环境下使用，也能保证轴承的润滑脂不会过早乳化变质，延长轴承的更换周期。底脚的安装面做了铣平加工，安装时和机架的贴合面间隙不超过0.05mm，固定螺栓拧紧后不会出现机身倾斜导致的轴系不对中问题。接线盒的盒盖采用快拆式螺栓固定，日常检查接线端子的时候不需要完全拧下螺栓，松开后就能直接翻开盒盖，操作起来很方便。整体结构的重量分布经过优化，重心落在底脚安装面的中心区域，吊装转运的时候不会出现明显的倾斜，方便现场的吊装就位操作。
