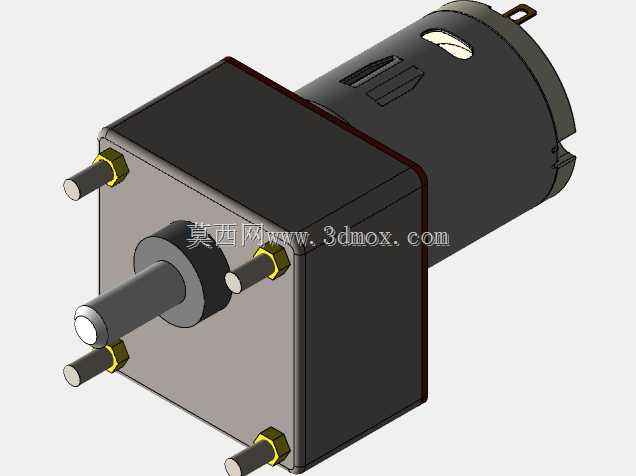

微型直流齿轮减速电机三维结构

　　这款微型直流齿轮减速电机的三维结构，在小型自动化执行机构的设计选型中有着极高的适配性，常见于桌面级小型输送线、智能仓储的微型分拣拨杆、实验室小型流体计量泵、家用智能小家电的动力执行端这类对安装空间有严格限制的场景。从结构设计逻辑来看，整机采用驱动段与减速段直连的同轴布局，后端的直流电机本体采用圆柱筒式机壳，表面预留的安装凸耳可直接适配快速卡装的固定结构，省去额外设计转接支架的工序，前端的减速箱采用方形金属壳体，这种方壳设计并非单纯的外观选择，而是兼顾了安装定位的便利性——方壳的四个垂直平面可直接贴靠设备安装基准面，相比圆形减速箱更容易控制装配时的周向转动公差，输出轴端采用多轴布局，中心主输出轴搭配三个周向均布的辅助定位轴，这种设计能直接对接需要多点同步传动的执行组件，比如小型多工位转盘的驱动端，不需要额外设计分动齿轮结构，大幅简化下游机构的设计复杂度。

　　从安装边界尺寸来看，减速箱方形端面的边长控制在小尺寸执行机构的常规适配范围内，中心输出轴的伸出长度、轴径都匹配微型传动件的通用安装规格，周向辅助轴的轴径、伸出长度与中心轴保持固定的位置公差，装配时不需要反复调整轴系对中度，只要将减速箱端面贴紧安装基准面，拧入对应安装孔的紧固件即可完成固定。电机本体的外径与减速箱方壳的边长做了平滑过渡，不会出现安装时电机段与周边结构件干涉的问题，机壳尾部的出线端预留了走线避让空间，不管是采用焊线直接接板还是接插件连接，都有足够的操作空间。

　　功能特性上，这款减速电机通过内置的直齿齿轮组实现转速降低与扭矩放大，相比无减速结构的同规格直流电机，输出扭矩能提升数十倍，可直接驱动带一定负载的执行件，不需要额外增加外置减速结构。齿轮组的排布完全容纳在方形减速箱内部，箱体内腔预留了润滑脂存储空间，正常工况下不需要频繁补充润滑，维护成本极低。输出轴的轴承位采用过盈配合设计，能承受一定的径向负载，适配带轮、小齿轮、偏心轮等多种常见传动件的安装需求，不会因为径向受力过大出现轴系窜动的问题。

　　在三维建模的细节处理上，所有安装孔位、轴径、配合面的公差都按照小型五金件的通用加工精度设置，建模时还原了机壳表面的散热凹槽、安装凸耳的固定孔、轴端的倒角这些细节结构，不管是用来做设备的整机装配干涉检查，还是直接导出工程图做加工参考，都能满足工程设计的实际需求，不会出现模型细节缺失导致的装配误判。设计时还考虑了不同安装姿态的适配性，不管是水平安装、垂直安装还是侧装，减速箱内部的齿轮润滑结构都能正常工作，不会因为安装姿态变化出现齿轮干磨的问题，适配各类小型设备的多样化安装需求。
