直线驱动用圆筒型直线电机结构设计

项目分类:电机 发布时间:2022-03-03 ID:567763
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计
  • 直线驱动用圆筒型直线电机结构设计

  在自动化产线直驱工位、短行程高频往复推送机构、精密定位平台这类对传动间隙、响应速度有明确要求的场景里,传统旋转电机搭配丝杠、同步带的传动链往往会因为中间传动副的背隙、磨损、弹性形变带来精度损失与维护成本,圆筒型直线电机的直驱结构恰好能规避这类问题,直接输出线性推力,省去中间转换环节。

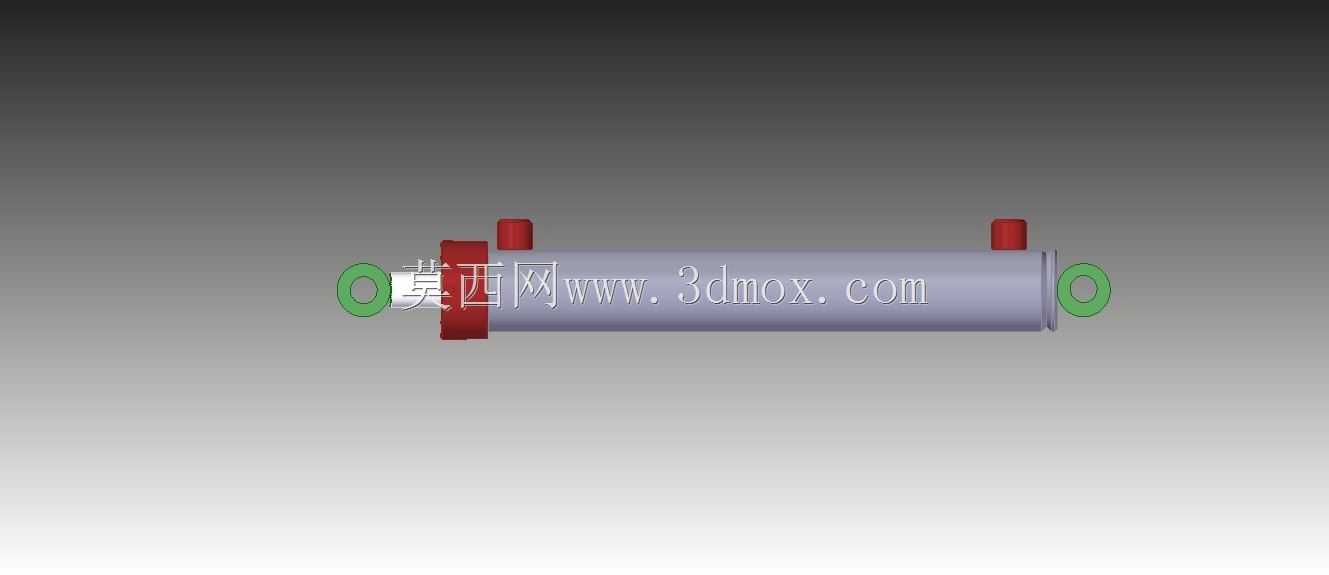

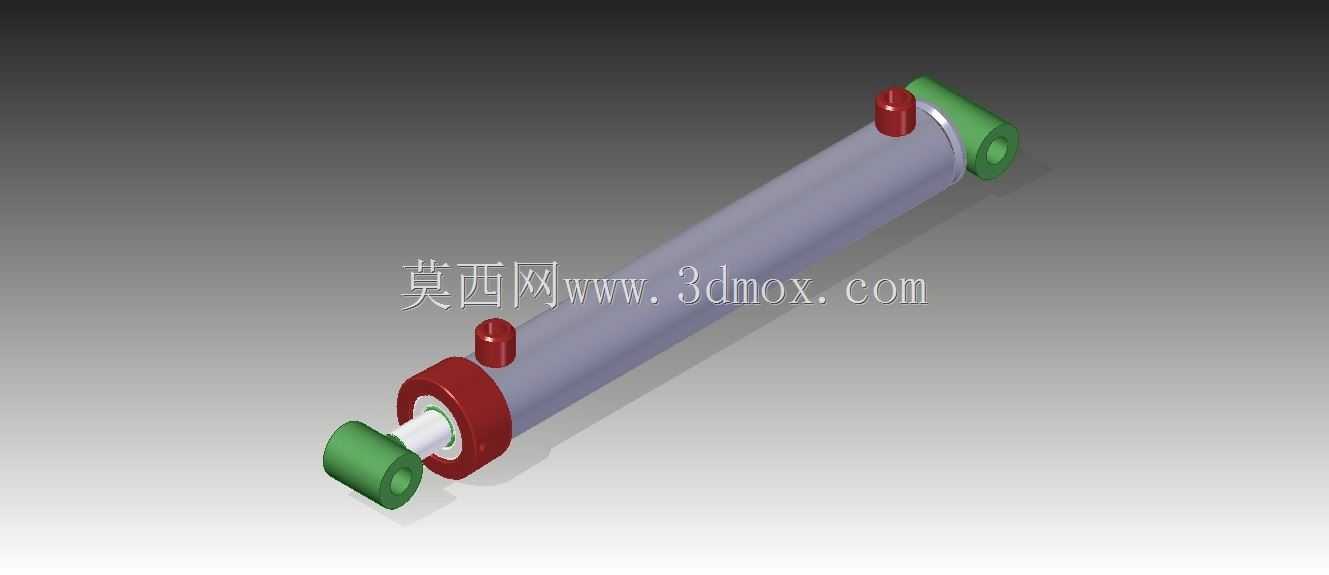

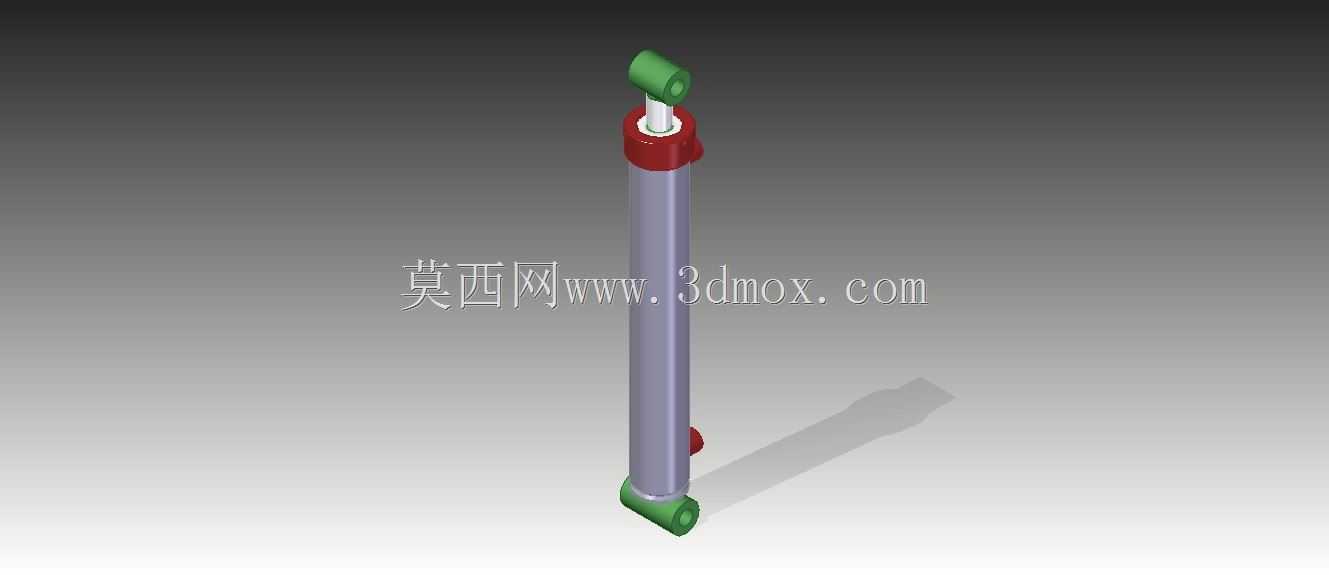

  这款直线电机采用对称圆筒型本体结构,主体外壳为圆柱型封闭腔体,两端设置带安装孔的环形耳座,安装孔轴线与电机动子运动方向垂直,安装时可通过穿装销轴实现端部铰接固定,适配需要小角度摆动补偿的安装场景,比如物料分拣的摆杆驱动、阀门的直行程执行端,铰接结构能抵消安装面的平行度误差,避免动子运行过程中出现卡滞、偏磨的问题。本体两端的端盖采用台阶式定位结构,与主腔体采用过盈配合加周向密封的装配方式,既可以保证内部绕组、磁轨的同轴度,也能阻挡车间环境里的粉尘、切削液溅入内部,适配普通工业车间的使用环境,不需要额外加装复杂的防护外罩。

  本体侧面设置两个凸起的接线端口,分别对应动力绕组供电与位置反馈信号的接线,端口沿本体轴向对称分布,接线方向垂直于动子运动轴线,布线时可以顺着设备安装梁的走线槽排布,不会和动子的运动行程产生干涉。动子输出端采用伸出式轴结构,轴端做了倒角处理,方便和负载端的连接套、关节轴承对接,轴表面做了硬化处理,表面硬度满足高频往复运动的耐磨要求,不需要额外加装导向套也能保证长期运行的表面精度。

  从设计逻辑来看,这款电机采用短初级长次级的结构布局,初级绕组集成在筒状本体内部,次级磁轨沿动子轴向布置,通电后产生的行波磁场直接驱动动子做直线运动,没有中间传动件的能量损耗,传动效率比旋转电机加丝杠的组合高15%以上,同时因为没有丝杠螺母的摩擦副,运行噪音更低,维护时只需要定期检查端部铰接点的润滑情况即可,不需要定期更换丝杠润滑脂、调整同步带张紧度。

  安装边界方面,本体的圆柱外径适配常规的直线执行器安装空间,两端耳座的中心距为固定安装尺寸,动子的伸出长度根据额定行程做了限位设计,最大伸出位置不会让次级磁轨脱离初级绕组的有效耦合区间,最小收回位置也不会让动子和后端盖发生硬碰撞,两端内部设置了聚氨酯缓冲垫,即使出现超程触发的硬限位,也能吸收冲击能量,避免内部磁钢结构受冲击退磁。

  在实际选型适配时,这类圆筒型直线电机可以直接替换同行程的气缸、液压缸,不需要配套气源、液压站等辅助动力源,只需要接入对应的伺服驱动器即可实现推力、速度、位置的闭环控制,在对工位清洁度有要求的电子组装产线、食品包装工位,不会出现气缸的排气噪音、液压缸的漏油风险,同时推力控制精度可以达到额定推力的±5%,适合需要精准控制推压力的压装、贴合工位,比如PCB板的元件压接、软包装的封口压合场景,能通过推力反馈避免压坏工件或者压合不到位的问题。

  结构建模过程中,需要重点保证两端耳座安装孔的同轴度,以及主腔体的内孔圆柱度,内孔圆柱度公差需要控制在0.02mm以内,否则动子运行时会出现气隙不均匀的问题,导致推力波动变大,甚至出现动子吸死的情况。端部的密封槽尺寸需要和密封圈的线径匹配,压缩量控制在15%-20%之间,既保证密封效果,也不会因为密封圈压缩量过大增加动子的运行阻力。侧面的接线端口内部需要设置走线隔腔,将动力线和信号线分开排布,避免动力线的电磁干扰影响位置反馈信号的稳定性,隔腔与主腔体之间采用密封接头过线,保证整体防护等级满足工业场景使用要求。
