重载方形安装板定向工业脚轮结构

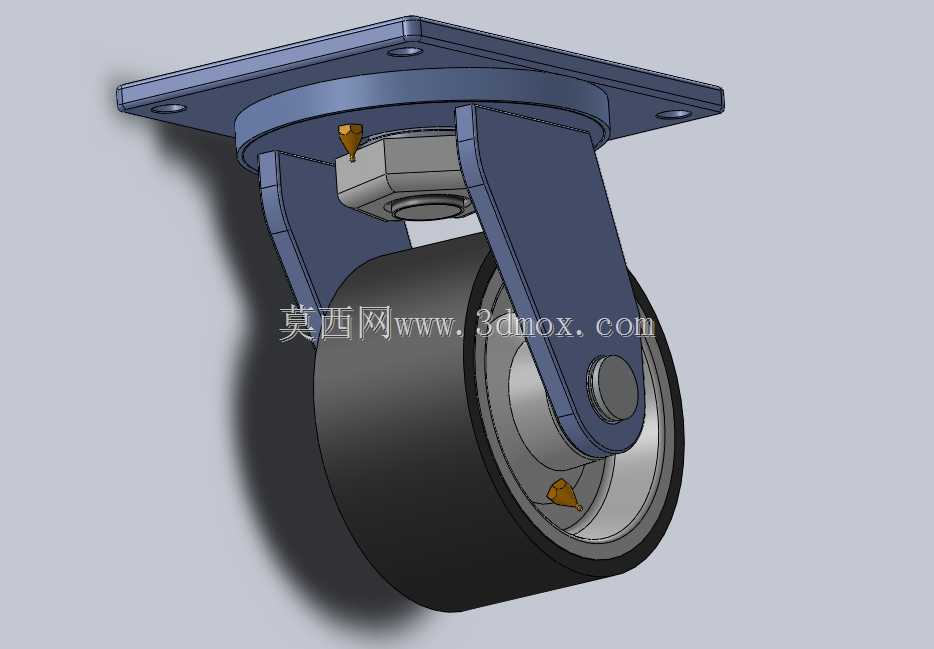

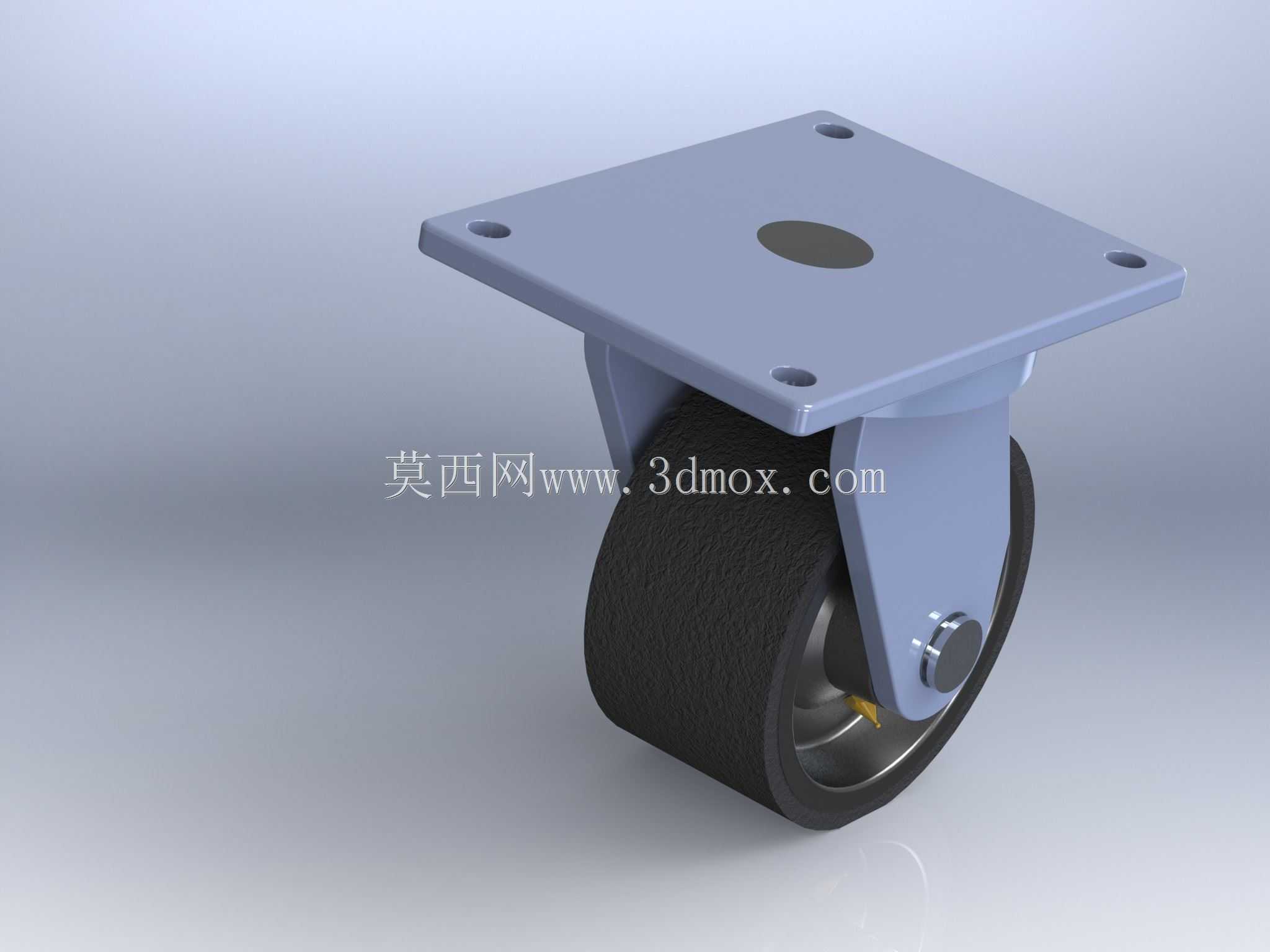

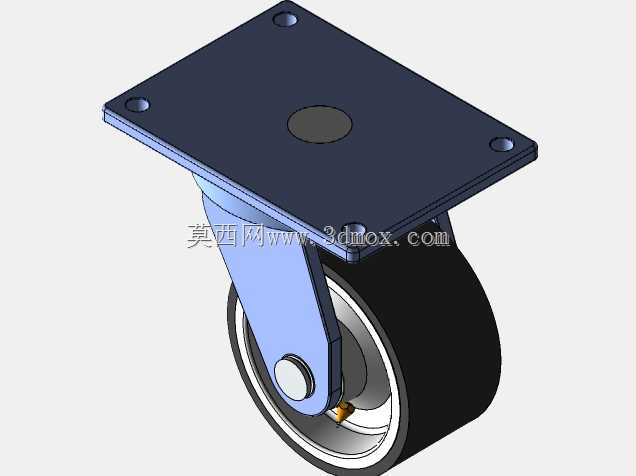

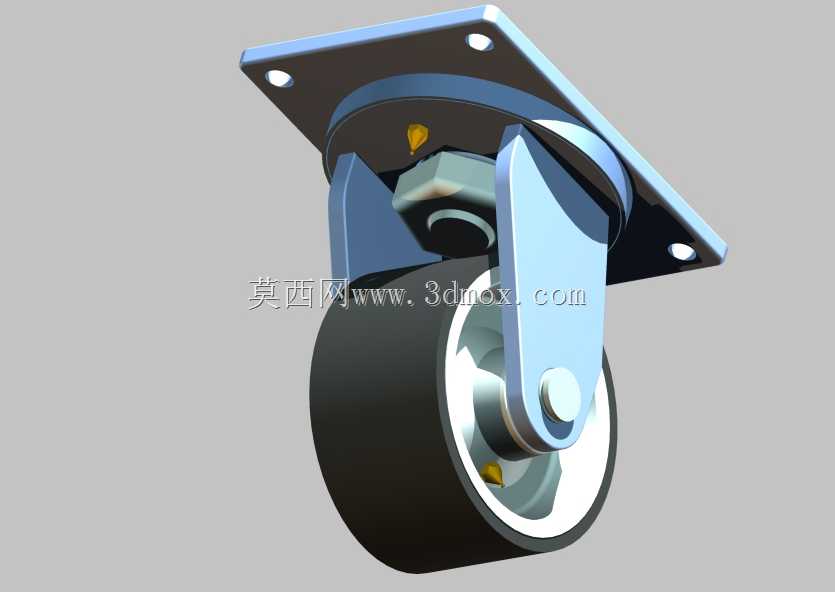

　　这款定向脚轮的设计，首先要匹配工业场景里重载设备的移动需求，常见于车间重型工装台、大型仓储货架、自动化生产线旁的移动料架、重型设备转运底座这类场景，这类场景往往要求脚轮在承受大载荷的同时，保持直行移动的稳定性，避免设备移位时出现方向偏移、轮体卡滞的问题。从结构设计来看，顶部采用方形安装板，四个角预留螺栓安装孔，这种安装形式相比丝杆安装的脚轮，接触受力面积更大，载荷能均匀分散到安装板与设备底座的贴合面上，不会出现局部应力集中导致的安装位变形，安装时直接通过螺栓穿过预留孔与设备底座锁紧，安装边界清晰，适配市面上多数重型设备底座的安装孔位排布，不需要额外做转接板加工，能减少现场安装的加工工作量。轮架部分采用一体式弯折成型的钢制支架，

　　支架与安装板的连接位置做了圆弧过渡加强，没有采用焊接拼接的结构，避免焊接位置在长期交变载荷下出现焊缝开裂的问题，支架的厚度经过载荷校核，能承受额定载荷下的侧向冲击，比如设备在经过车间地面的接缝、小凸起时，侧向冲击力不会让支架出现形变。轮体部分采用高耐磨的硬质尼龙材质，轮面做了粗糙纹理处理，这种纹理设计一方面能增加轮面与地面的摩擦力，避免设备在轻微坡度的地面上出现打滑，另一方面硬质尼龙材质本身具备一定的减震性能，相比全金属轮体，在经过不平整地面时能减少震动传递到设备上，保护设备上的精密元器件，轮体内部嵌入了双列滚珠轴承，轴承与轮轴采用过盈配合，轮轴端部用锁紧螺母加防松垫片固定，长期滚动使用不会出现轮轴窜动、轴承松脱的问题，

　　滚动阻力更小，推动重载设备时不需要施加过大的推力，降低操作人员的劳动强度。作为定向脚轮，这款产品没有设计转向回转结构，轮架与顶部安装板是刚性固定连接，这种设计的优势在于直行移动时方向稳定性极强，不会像万向脚轮那样在直行时出现方向摆偏，适合搭配同规格万向脚轮使用，通常在设备底座的两个固定端安装定向脚轮，另外两个活动端安装万向脚轮，既可以保证设备直行移动的顺畅，又能实现转向调整的灵活性。在尺寸设计上，安装板的边长、安装孔的孔距、轮体的直径、支架的离地高度都做了标准化适配，轮体直径的选择兼顾了移动灵活性与承载能力，更大的轮径能更好地越过地面的小障碍，比如车间地面的电缆槽盖板凸起、地面的细小杂物，不会出现轮体被卡住无法移动的情况，

　　安装板的厚度也经过载荷计算，在满载荷状态下安装板的形变挠度控制在允许范围内，不会出现安装板弯曲导致脚轮倾斜的问题。细节设计上，轮架的边缘都做了倒角处理，没有尖锐的毛刺棱角，避免安装和使用过程中划伤操作人员，轮轴的锁紧螺母外侧加了防尘盖，能阻挡车间里的灰尘、铁屑进入轴承位置，延长轴承的使用寿命，减少日常维护的频次，不需要频繁加注润滑脂也能保持顺畅的滚动状态。实际选型使用时，需要根据设备的总重量计算单只脚轮的承载余量，通常会预留1.5倍以上的安全系数，避免设备满载时脚轮过载损坏，同时要根据使用地面的材质选择轮体材质，这款尼龙轮体适合在环氧地坪、水泥地面使用，不会对地面造成压痕损伤，如果是在有油污的车间环境使用，尼龙材质也具备较好的耐油污性能，不会因为接触油污出现轮体材质溶胀、强度下降的问题。
