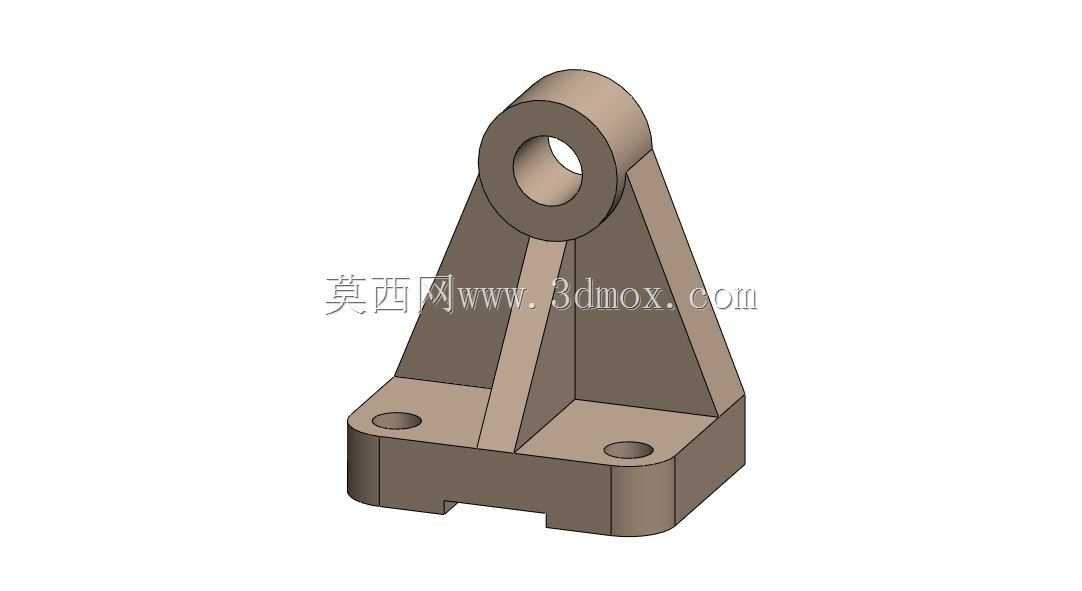

这类带三角加强筋的铰接支座,在轻工输送线、小型自动化工作站的摆动机构里应用十分普遍,多数时候作为摆臂、连杆类构件的根部铰接支撑点使用,承担摆动过程中的径向载荷与小幅倾覆力矩,避免支撑部位因交变载荷出现疲劳变形。从结构设计逻辑来看,底部采用带圆角的矩形安装底板,底板上预留两个沉头安装孔,孔位间距匹配常规工业铝型材的槽距标准,安装时可直接通过内六角螺栓将支座固定在型材框架或焊接机架的安装面上,沉孔设计能够保证螺栓头完全沉入板面,不会突出底板表面干涉其他构件的运动轨迹,底板底部中间位置开设的通槽,一方面是为了适配安装面存在的凸起定位筋,减少支座安装时的配合面加工要求,另一方面也能减少底板与安装面的接触面积,
降低平面度误差带来的安装翘曲问题。上部的铰接耳采用同轴通孔设计,孔的内壁预留了足够的加工余量,实际生产中可根据配用的铰接销轴直径进行精镗加工,保证孔的圆柱度与同轴度,避免销轴装配后出现卡滞、偏磨的问题,耳座与底板之间设置的两道三角加强筋,并非等厚设计,靠近耳座根部的筋板厚度更大,向底板边缘延伸时厚度逐步收窄,这种变厚度筋板设计既能够保证耳座根部的应力集中区域有足够的结构强度,又能尽可能减少整体的材料用量,降低零件的自重。从安装边界来看,底板的整体宽度控制在常规100mm以内,高度方向从底板底面到铰接孔中心的距离,适配多数小型摆臂机构的摆动行程需求,不会因为支座高度过高导致摆臂运动时与周边机架产生干涉,铰接孔的轴向长度经过匹配计算,
刚好能够容纳标准规格的自润滑衬套,装配衬套后无需额外添加润滑结构即可满足长期往复摆动的使用需求。在实际选型应用时,需要注意核对安装孔的中心距与自身机架的安装孔位是否匹配,同时确认铰接孔的中心高度是否满足摆臂的运动轨迹要求,若应用在载荷稍大的工况下,可在筋板与底板、耳座的连接位置增加小圆角过渡,进一步降低应力集中系数,提升零件的疲劳寿命。建模过程中,这类支座的结构需要重点关注几个配合尺寸的公差:安装沉孔的深度要保证螺栓头沉入后低于板面0.2-0.5mm,避免螺栓突出影响安装贴合度;铰接孔的位置度公差需要控制在0.05mm以内,保证与配对构件的同轴度;底板的安装平面平面度公差控制在0.1mm以内,避免安装后支座出现倾斜,
导致铰接销轴承受额外的弯曲应力。另外,筋板与耳座、底板的连接位置全部采用圆角过渡,避免直角连接带来的应力集中,尤其是在承受交变摆动载荷的场景下,圆角的设计能够大幅降低裂纹萌生的概率。这类支座通常采用铸铁铸造或者铝合金铣削加工,铸铁材质的支座适用于载荷较大、冲击较强的工况,铝合金材质的则适用于对自重有要求的轻型自动化设备场景,不同材质的选型需要结合实际工况的载荷大小、运动频率来确定,不能一概而论。在装配环节,支座固定到机架上后,需要先检测铰接孔的轴线水平度,确认无误后再穿入销轴与摆臂连接,避免初始安装偏差导致后续运动过程中出现异常磨损。
