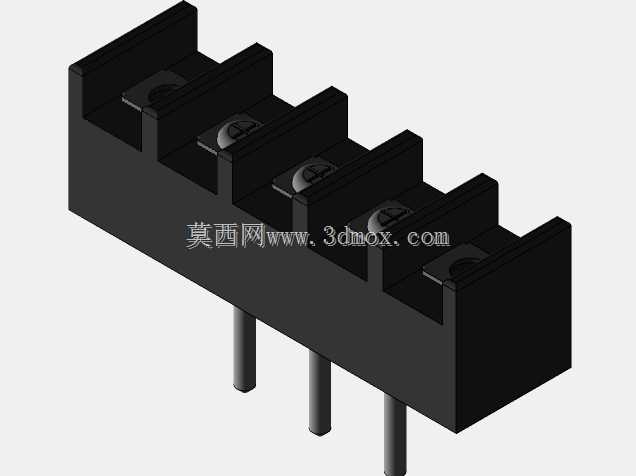

在低压电气控制柜、工业传感信号采集模组、小功率电源分配单元的布线环节里,这类栅栏式接线连接器是解决多股导线快速可靠接驳的常用元件,区别于插拔式快接端子,它的螺丝锁付结构能在存在小幅振动的工业现场保持足够的接线拉脱力,避免信号虚接、供电压降过大的问题。这款3位结构的连接器,单组接线位可同时接入2根不同线径的导线,对应2、3、6针的适配场景,能覆盖0.5-2.5平方毫米的多股铜芯硬线与压接冷压端子的软线,日常多用于传感器信号的分线转接、小功率负载的电源并联,在仪器仪表的内部布线里,它的隔栏结构能避免相邻接线位的导线毛刺外露造成短路,相比无隔栏的端子排,安全冗余度更高。
从结构设计逻辑来看,这款连接器采用PA66加纤的黑色绝缘基座,阻燃等级满足UL94-V0要求,相邻接线位之间的凸起隔栏高度超过螺丝锁付顶面2毫米,即使导线绝缘层剥除长度稍长,也不会出现相邻极间的飞弧短路。基座底部的插针采用镀锡铜材质,直径2.0毫米,适配标准2.54毫米间距之外的大电流通孔焊盘,插针长度足够穿过1.6毫米厚度的PCB板,过波峰焊时焊锡爬升高度能达到插针直径的1.5倍,保证焊接后的机械强度。接线位的锁付螺丝为M3规格,配套的方形压线片能把导线压紧在基座的金属嵌件上,不会因为螺丝直接顶伤铜丝造成线芯断裂,日常维护时反复拆装接线也不会出现滑牙问题。

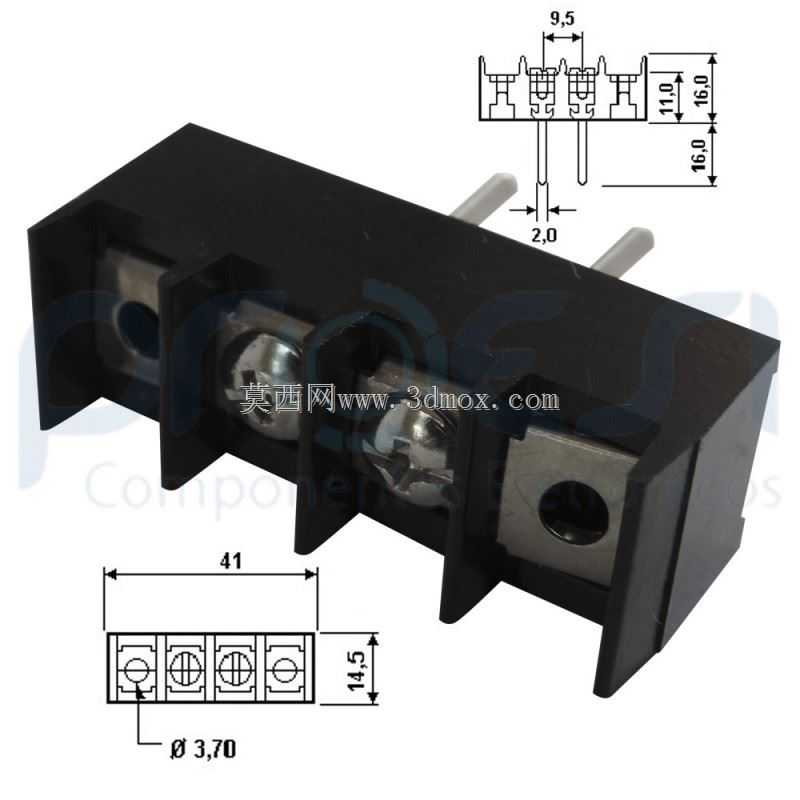

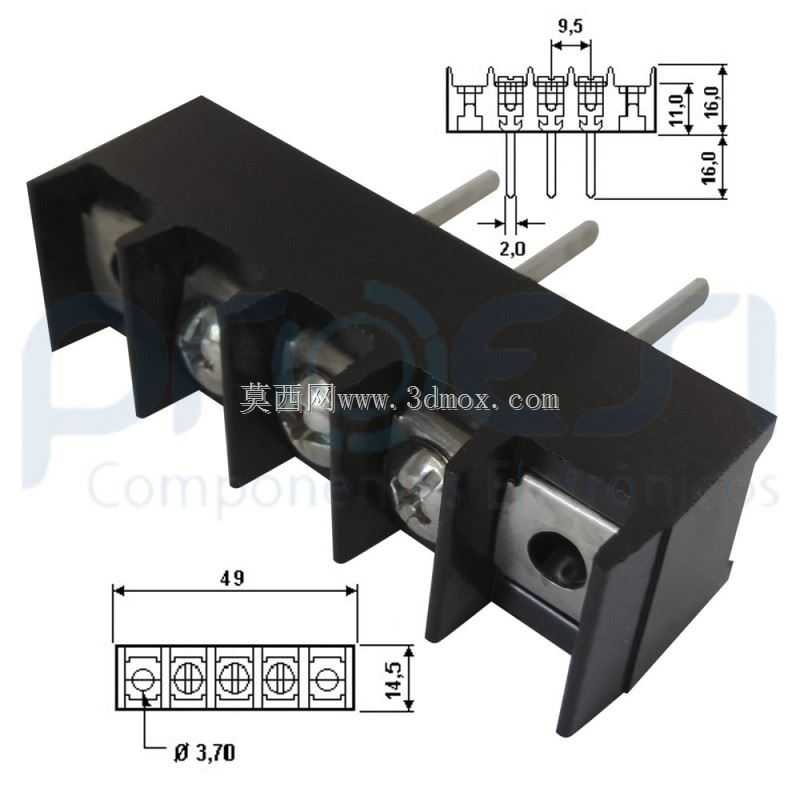

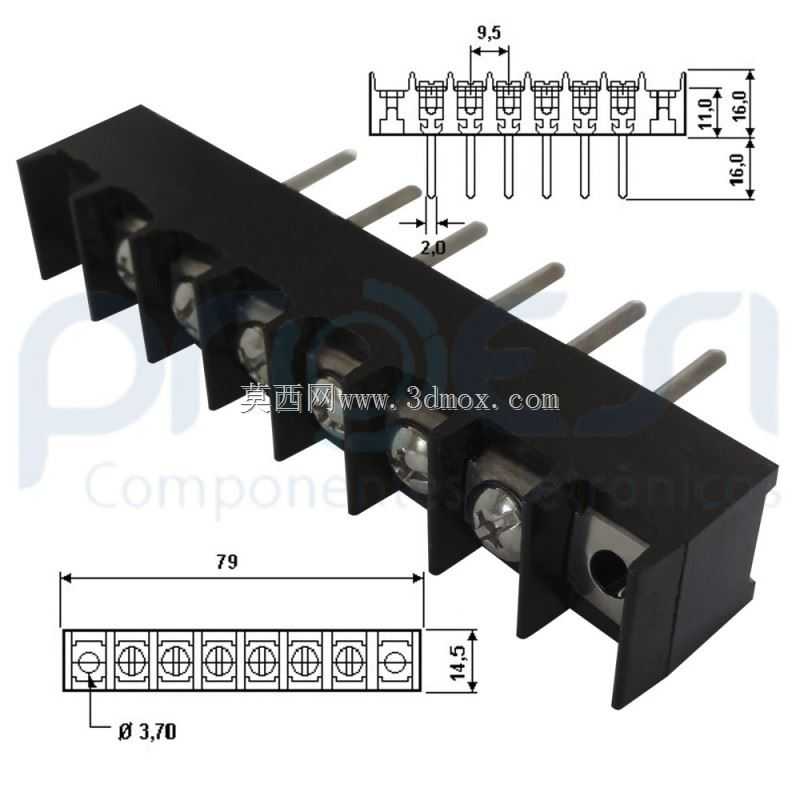

尺寸边界上,这款连接器的整体安装长度为41毫米,宽度14.5毫米,基座总高度16.0毫米,其中插针伸出基座底部的长度为6.0毫米,焊盘设计时需要预留直径2.2毫米的金属化孔,相邻插针的中心间距为9.5毫米,PCB布局时要在连接器外侧预留至少3毫米的操作空间,方便螺丝刀伸入锁付螺丝。顶部的接线孔直径3.70毫米,能同时容纳两根带冷压端子的1.5平方导线,锁付螺丝的顶部到基座顶面的距离为11.0毫米,选用常规50毫米长度的十字螺丝刀就能完成接线操作,不需要特殊工具。安装时除了插针焊接固定,基座两端的固定孔可以配合M3螺丝做二次加固,在振动幅度较大的设备上使用时,能避免长期振动造成焊盘开裂。

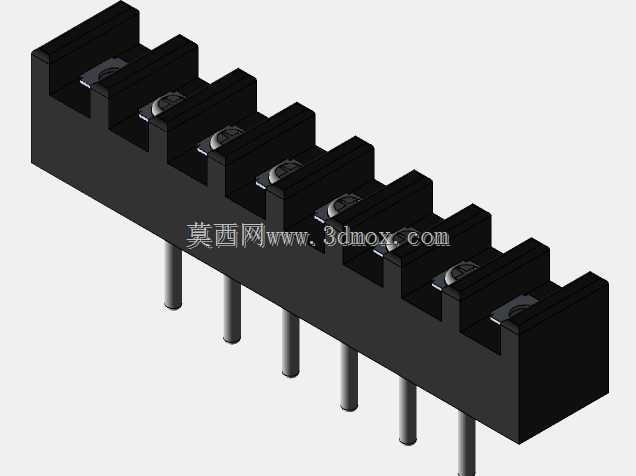

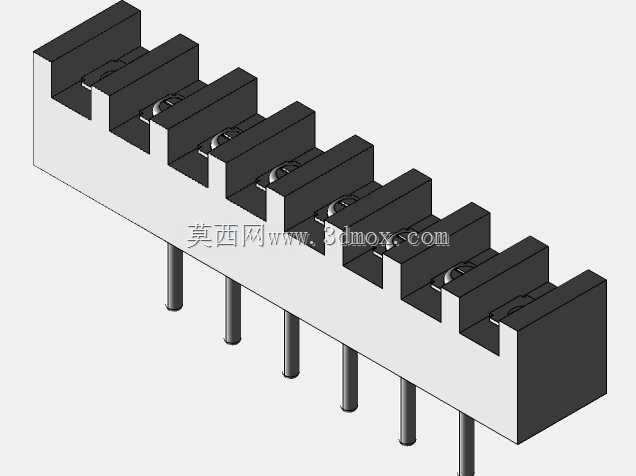

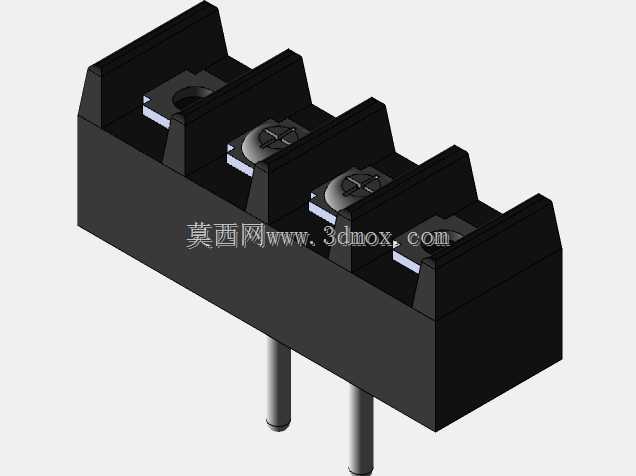

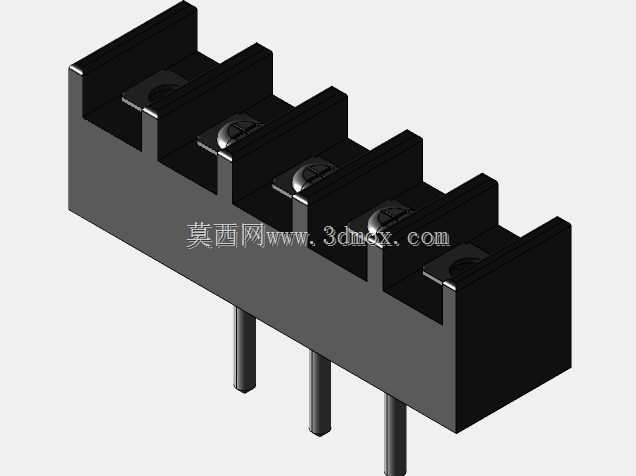

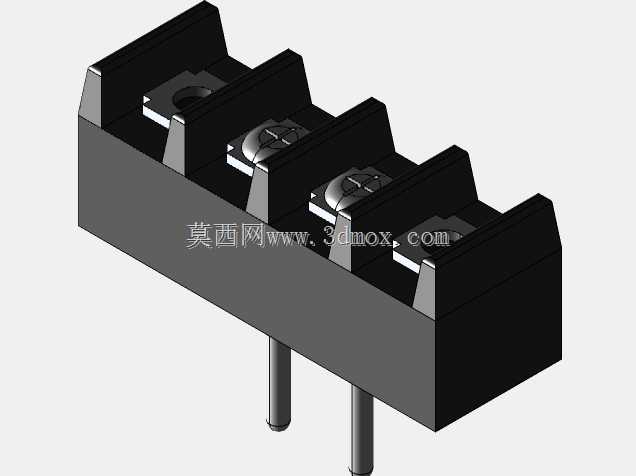

实际选型应用时,要注意这款连接器的额定载流量为每极15A,额定耐压300V AC,不能用于主回路的大电流供电接驳,仅适合控制回路、信号回路的接线转接。在三维建模过程中,要重点还原隔栏的倒角细节、压线片的活动间隙、插针的同轴度,避免装配时出现干涉,尤其是螺丝孔的位置要和金属嵌件保持同轴,否则生产时会出现锁付卡顿的问题。基座底部的定位凸台高度0.8毫米,能在PCB焊接时起到预固定作用,建模时不能遗漏这个细节,否则回流焊时连接器会出现偏移。
