旋转叶片式德帕赫斯塔压缩机组装结构

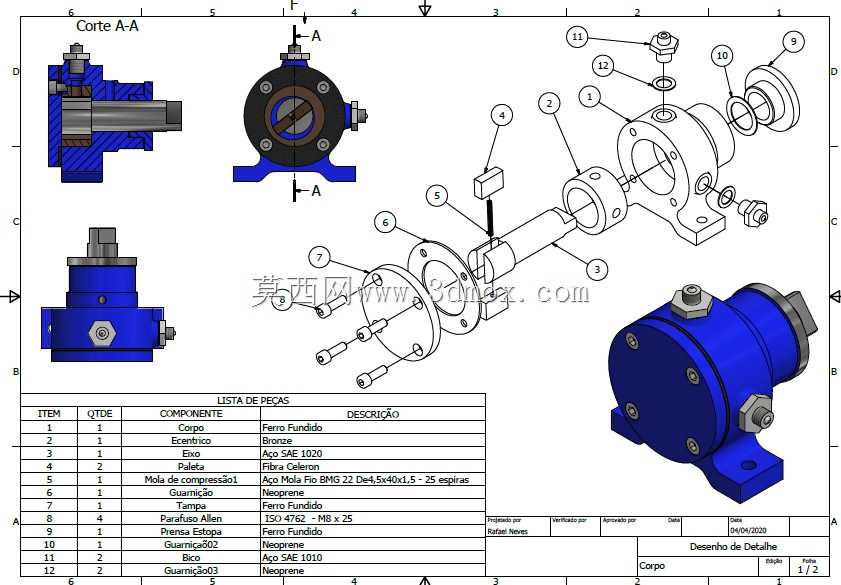

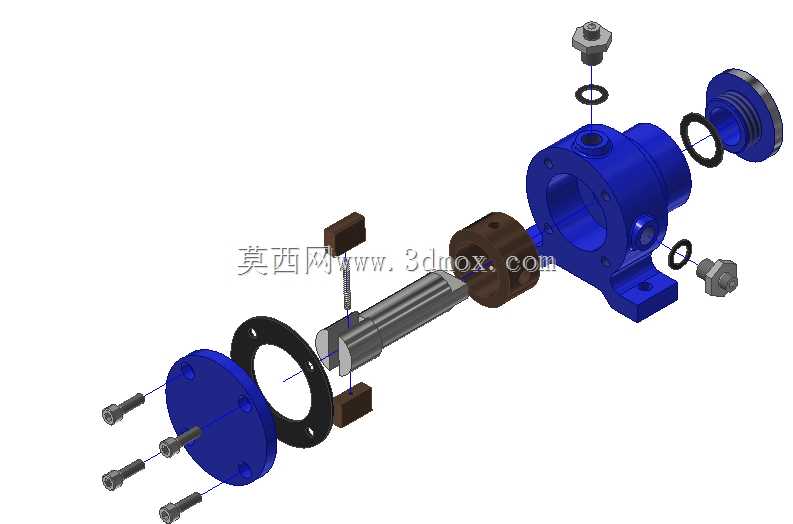

　　在小型气动系统、实验室气源供给、轻工行业低压气路配套场景里，这类滑片式旋转压缩结构的应用占比一直不低，相比活塞式压缩结构，它的运动部件更少，运行时的往复惯性力几乎可以忽略，整机振动水平控制难度更低，很适合安装在对振动幅值有要求的桌面型设备、便携气源单元内部。从拆解的装配结构来看，整个压缩单元以偏心安装的转子轴为核心运动件，转子槽内嵌入的矩形叶片会在转子高速旋转时，受离心力作用紧贴缸体内壁滑动，相邻两个叶片、缸体内壁、转子外圆、两侧端盖之间就会形成容积周期性变化的密闭腔室，随着转子转动，腔室容积从进气侧的最大值逐步缩小到排气侧的最小值，完成气体的吸入、压缩、排出全流程。

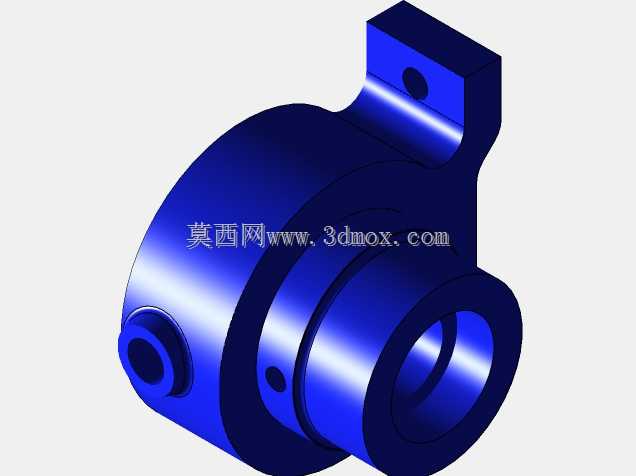

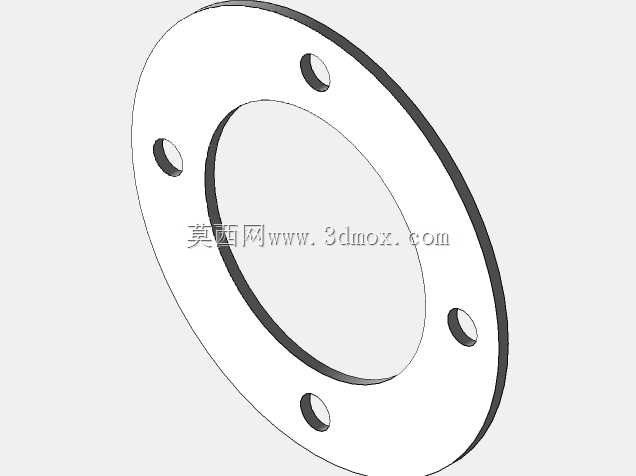

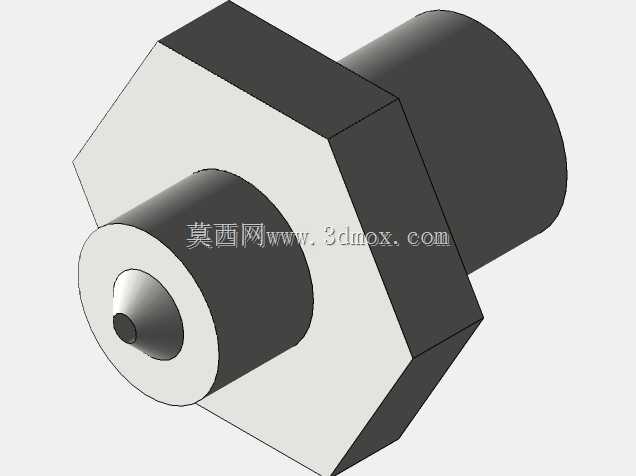

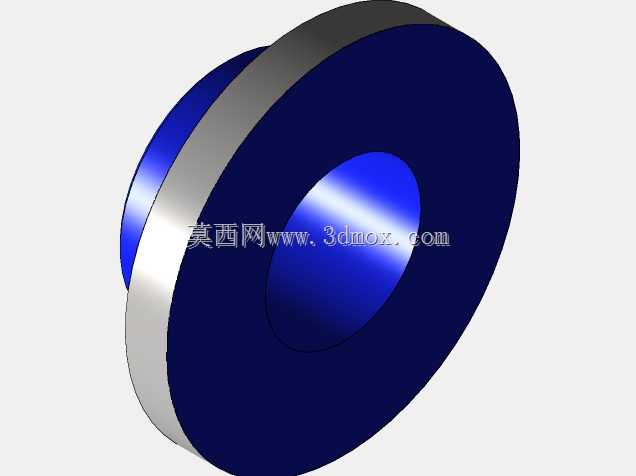

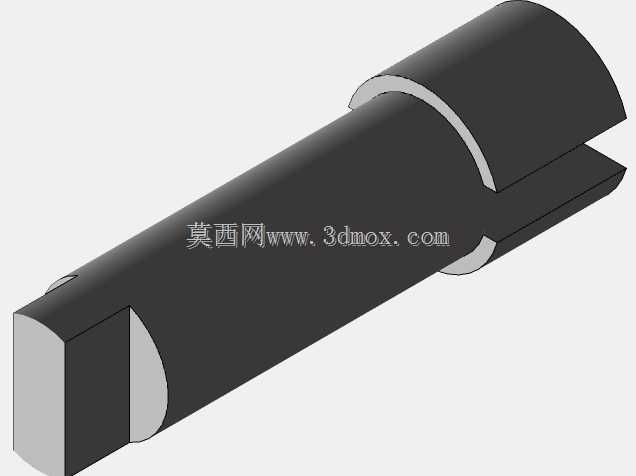

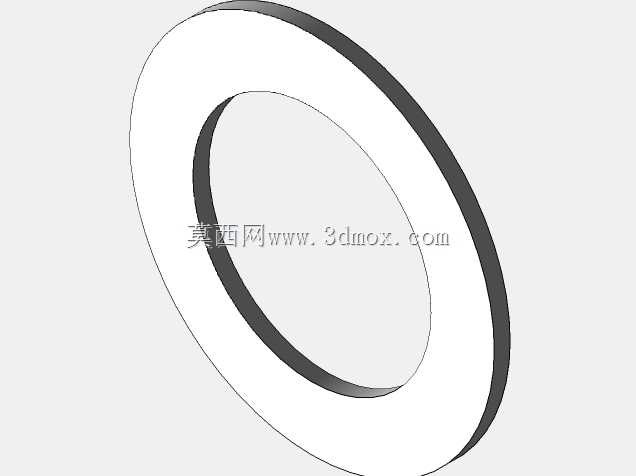

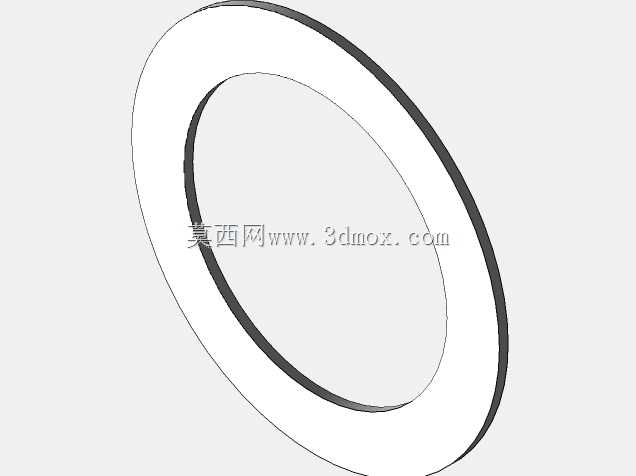

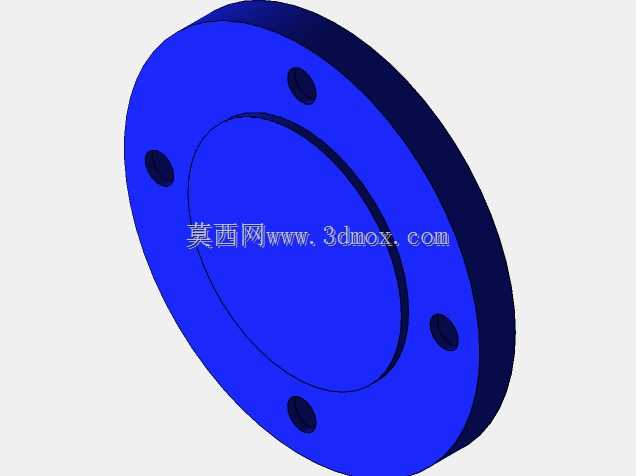

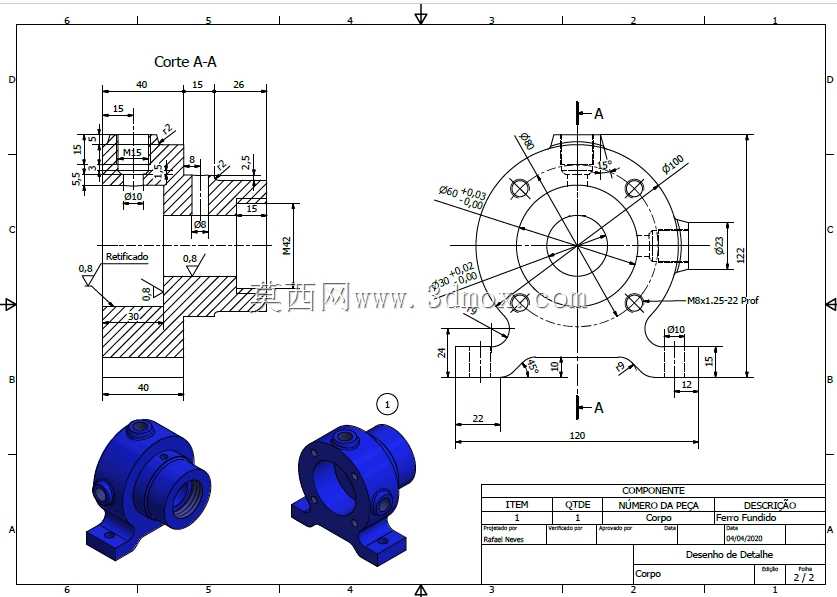

　　设计层面上，缸体采用一体式铸造结构，底部自带安装支脚，支脚上预留的螺栓过孔可以直接将整机固定在安装基座上，不需要额外设计转接支架，安装边界的适配性很强，进出气接口直接集成在缸体侧壁，接口的同轴度、密封面平面度在缸体一次装夹加工时就能保证，减少了外接管路的密封失效点。两侧端盖通过内六角螺栓与缸体锁紧，端盖与缸体之间加装了密封垫片，既可以防止压缩腔的气体泄漏，也能阻挡外部粉尘进入运动副内部，端盖中心的轴承位用来支撑转子轴的两端轴颈，保证转子转动时的径向跳动量控制在允许范围内，避免叶片与缸壁出现偏磨。转子轴的动力输入端配套了联轴器结构，可以直接与驱动电机的输出轴对接，不需要额外加装带轮、链轮等减速传动部件，传动效率更高，轴向的密封件分别布置在端盖的轴伸位置，防止腔体内的润滑油顺着轴向外渗漏。

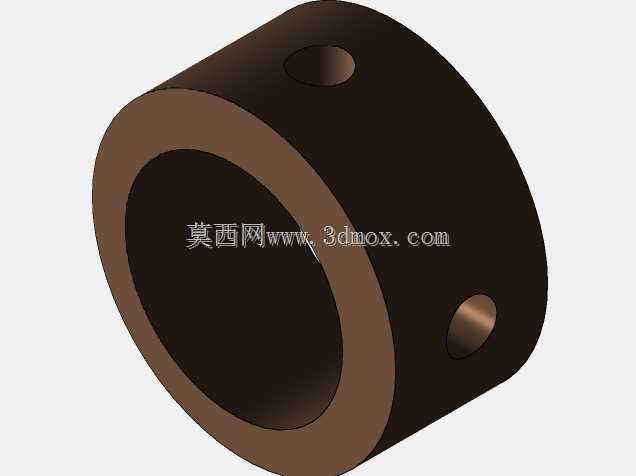

　　从安装尺寸的适配角度看，这类小型旋转叶片压缩单元的轴向总长度控制在紧凑型区间，径向最大尺寸不超过常规小型异步电机的机座外径，在狭小的设备舱内部布置时，不需要预留过大的安装操作空间，日常维护时只需要拆开侧端盖就能检查叶片的磨损情况，更换易损件的操作门槛很低。实际运行过程中，叶片与缸壁之间的油膜既可以起到密封作用，也能降低运动副的磨损速率，相比无油润滑的结构，带油润滑的机型连续运行寿命更长，输出压力的脉动更小，适合给气动夹具、小型气动执行元件、实验室气路终端提供稳定的低压压缩气源。在结构细节处理上，转子上的叶片槽加工精度直接影响叶片的滑动顺畅度，槽的侧面与叶片的配合间隙控制在合理区间，间隙过大会导致压缩腔泄漏量增加，容积效率下降，间隙过小则会在热态运行时出现叶片卡滞的故障；缸体内腔的型线加工精度决定了叶片在整个旋转周期内的贴合状态，型线的加工误差会直接导致叶片与缸壁之间出现间隙，造成压缩效率下降，甚至引发压力脉动异常。排气侧的阀组结构集成在缸体端部，采用弹性阀片结构，当腔室内的压力达到排气压力阈值时，阀片自动开启排出压缩气体，压力回落之后阀片自动关闭，避免高压气体倒灌回腔室。这类结构的压缩单元通常不需要复杂的气阀驱动机构，运动部件的数量比同排量的活塞式压缩机少60%以上，故障点主要集中在叶片磨损、轴封渗漏、轴承失效这几个位置，日常维护的备件成本很低，对于小流量连续供气的应用场景来说，综合使用成本比其他类型的压缩结构更有优势。在选型匹配时，只需要根据所需的排气压力、耗气量匹配对应功率的驱动电机，核对安装支脚的孔位尺寸与设备基座的匹配度，确认进出气接口的通径与外接管路规格一致，就可以完成整机的安装对接，不需要做复杂的二次结构修改。
