三爪机械式轴承拔轮拆卸拉马结构

　　在设备运维、机械装配的现场场景里，轴系部件的拆卸一直是高频且考验操作规范性的环节，过盈配合的轴承、皮带轮、联轴器等零件如果采用撬棍敲击、蛮力拉扯的方式，极容易造成轴颈拉伤、配合面变形，甚至直接导致零件报废，三爪机械式拉马就是针对这类拆卸需求设计的手动工具，能在不损伤配合面的前提下完成轴向拔卸作业。

　　这款拉马采用三爪同步联动的结构设计，三个钩爪沿中心螺杆周向均匀分布，作业时可根据被拆卸零件的外径调整钩爪的张开幅度，钩爪端部的直角勾边能牢牢卡在被拆零件的背面台阶处，避免施力过程中滑脱。中心施压螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更大的传力比，手动旋转加力杆时能输出稳定的轴向顶推力，螺杆顶端的顶尖采用淬硬处理，顶在轴端中心孔时不会出现压溃变形，保证施力轴线与轴的中心线重合，避免偏载导致的零件卡滞、爪臂受力不均断裂的问题。

　　从结构设计逻辑来看，这款拉马的爪臂采用铰接式连接结构，每个爪臂都可以绕连接座的销轴小幅摆动，能适配不同厚度的被拆卸零件，当钩爪勾住零件端面后，随着中心螺杆旋进施压，三个爪臂会同步向中心收拢，自动抱紧被拆零件的外圈，无需额外的锁紧装置固定爪位。加力杆采用穿杆式设计，不用时可以从螺杆顶部的横孔中抽出，方便收纳携带，作业时可以根据所需拆卸力的大小调整加力杆的穿入长度，需要大扭矩时可在杆端套入套管增力，适配不同过盈量的拆卸场景。

　　在实际使用的边界尺寸上，这款拉马的爪臂张开范围覆盖了常见中小尺寸轴承、皮带轮的拆卸需求，最小可夹持直径适配小型深沟球轴承的外圈尺寸，最大张开幅度能满足常规减速机输入轴、电机端盖配套轴承的拆卸要求，整体结构紧凑，即使在设备内部空间局促的运维场景下，也能伸入狭窄空间完成钩挂定位，不需要对周边相邻部件做过多拆解。爪臂的截面采用变厚度设计，靠近铰接点的位置厚度更大，能承受更大的弯曲应力，钩爪端部做了圆角过渡处理，避免勾住零件时应力集中割伤零件端面。

　　不同于液压式拉马存在密封件老化、漏油泄压的问题，这款纯机械式结构的拉马没有易损的密封元件，日常维护只需要定期在螺纹副、铰接销轴处涂抹润滑脂，就能保证长期可靠使用，适合车间维修班组、设备运维站点作为常备工具配置。作业过程中，施力过程是线性可控的，旋转螺杆的速度可以根据拆卸阻力灵活调整，当被拆零件出现松动后即可减小施力幅度，避免零件突然弹出造成安全隐患。三个爪的受力点均匀分布在被拆零件的周向，拔卸过程中零件不会出现偏斜，能保证轴和孔的配合面不受侧向力损伤，这对于精度要求较高的轴系部件拆卸尤为重要，比如伺服电机端的轴承拆卸、精密主轴上的皮带轮拆卸，都能依靠这种均匀施力的结构避免零件精度受损。

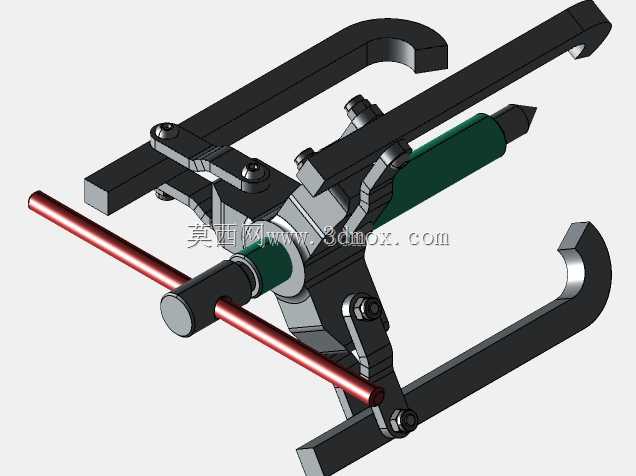

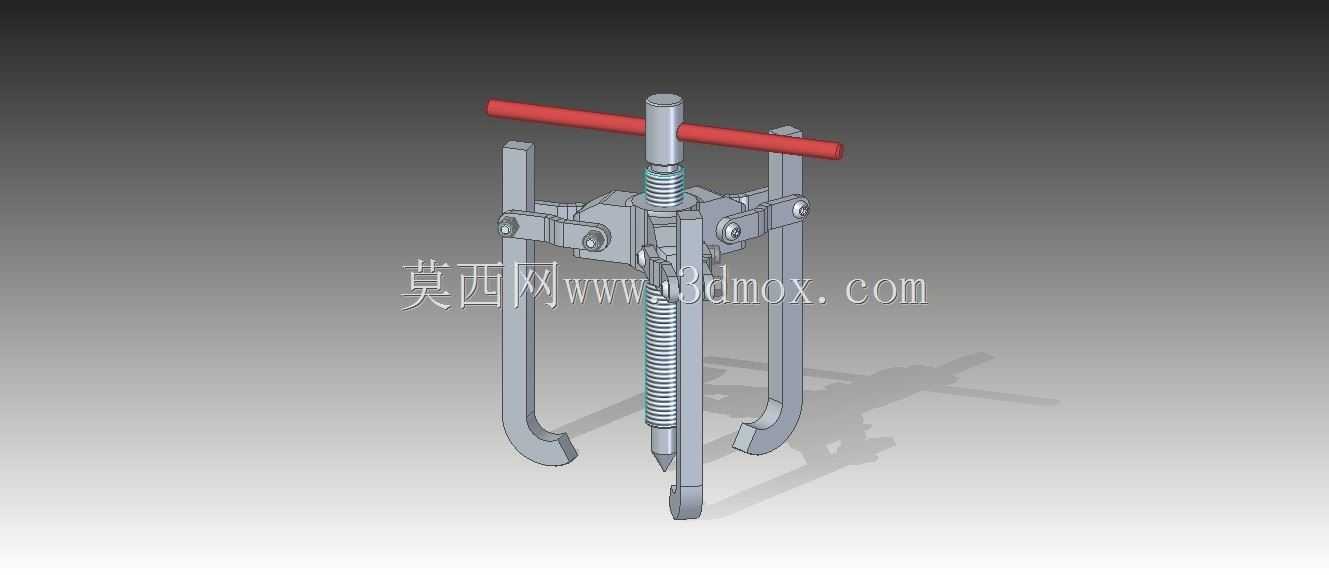

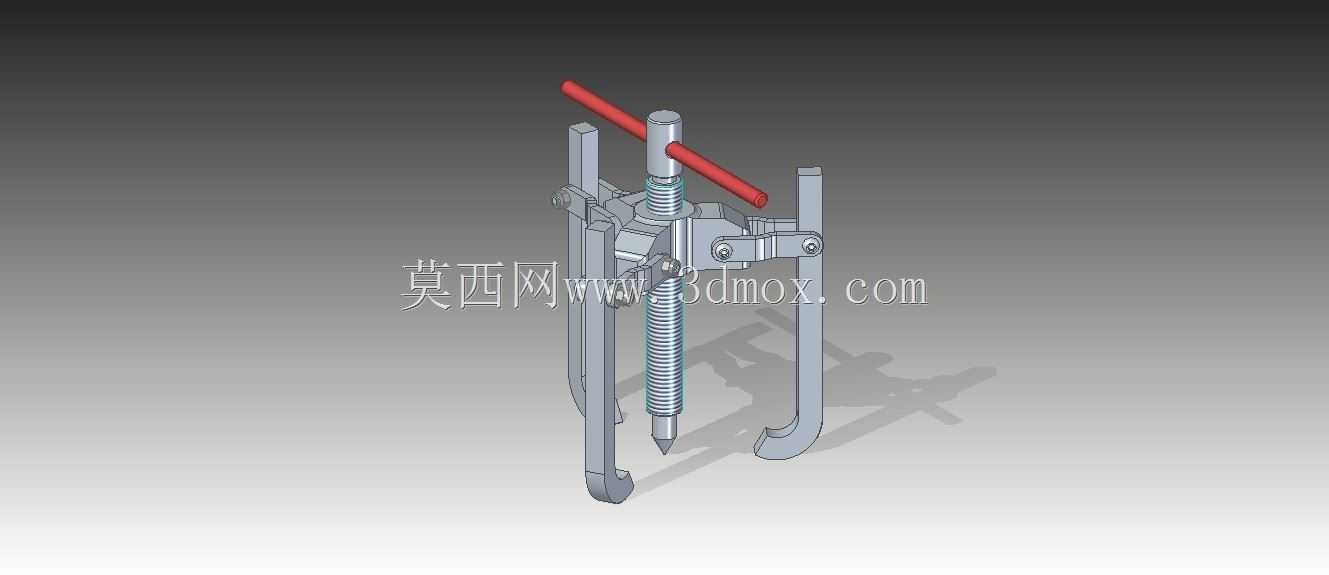

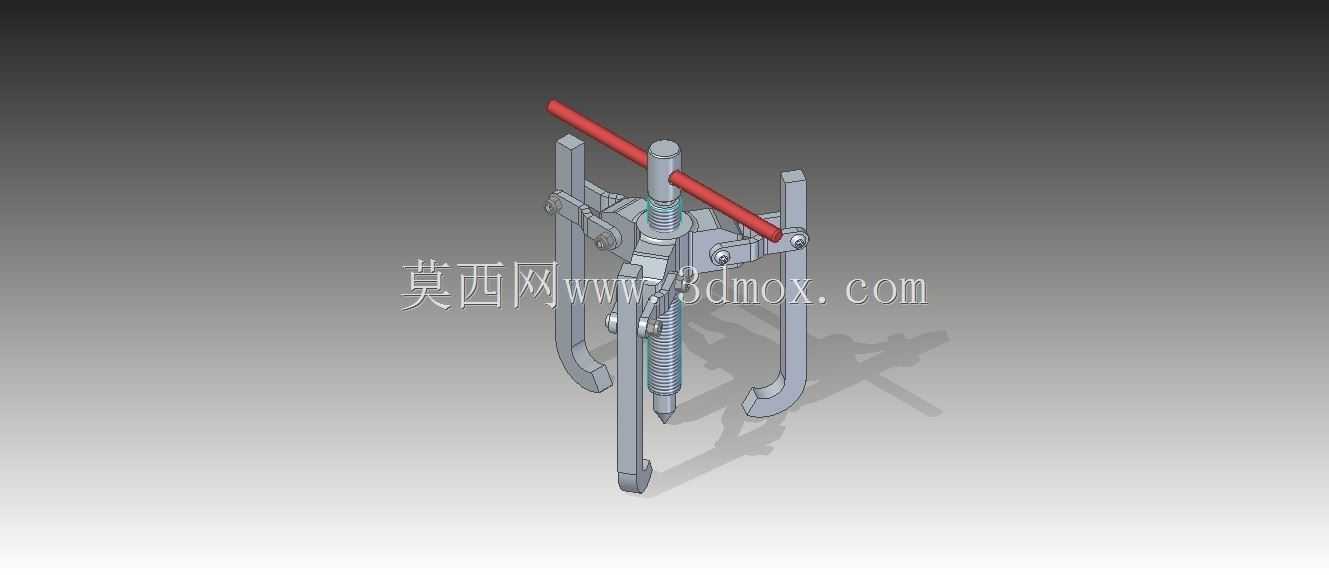

　　从建模细节来看，模型完整还原了拉马的所有运动副结构，铰接销轴的配合间隙、梯形螺纹的牙型轮廓、爪臂的加强筋结构都做了准确复刻，既可以作为工具类三维建模的结构参考，也能用于维修工具配置方案的可视化展示，帮助一线运维人员快速理解工具的使用方式和适配范围。在工装设计场景中，也可以基于这个模型的尺寸参数，改装适配特殊规格零件的专用拔卸工装，比如调整爪臂长度、修改钩爪的勾边形状，来满足非标设备上特殊位置部件的拆卸需求。
