工业厂房用离心式中央通风机结构

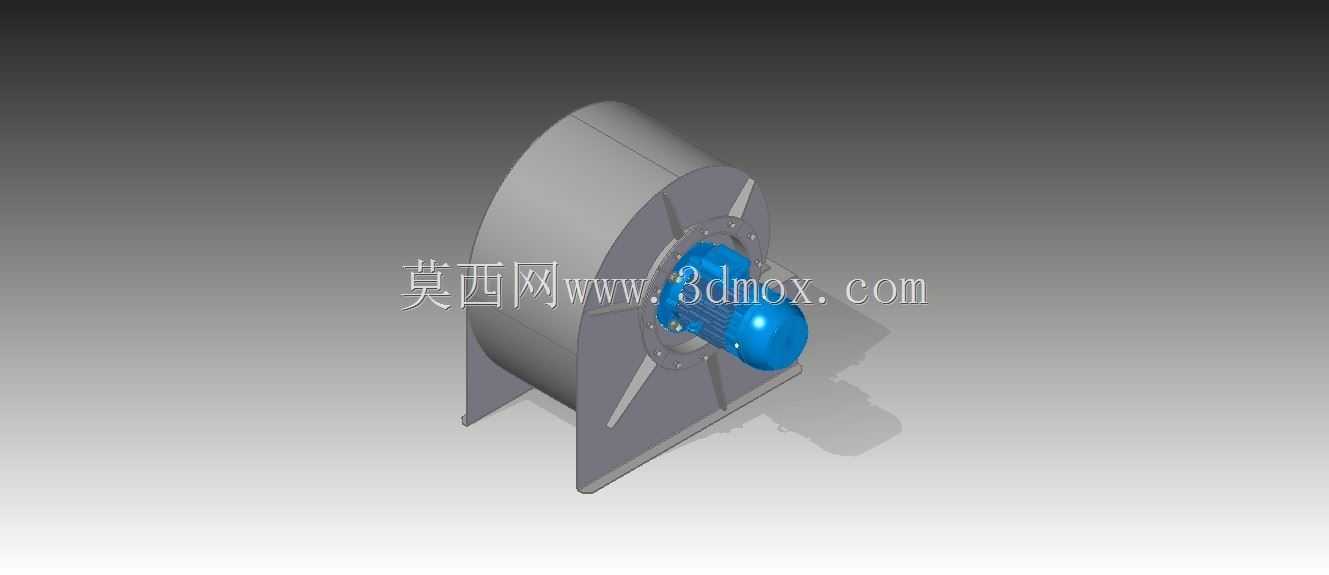

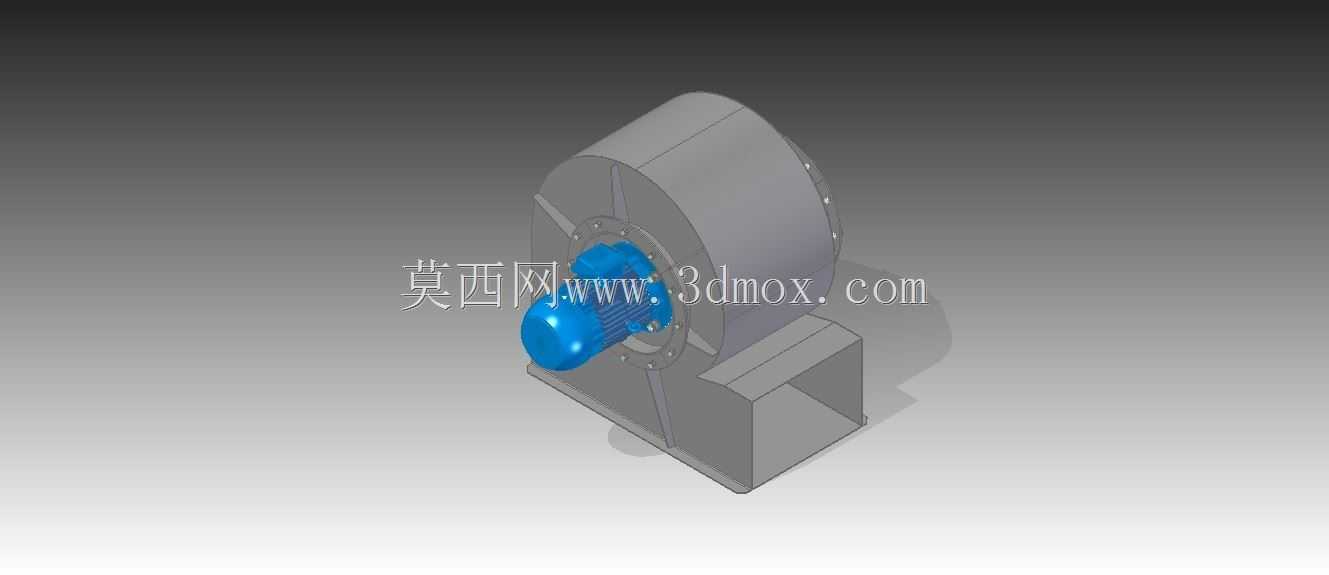

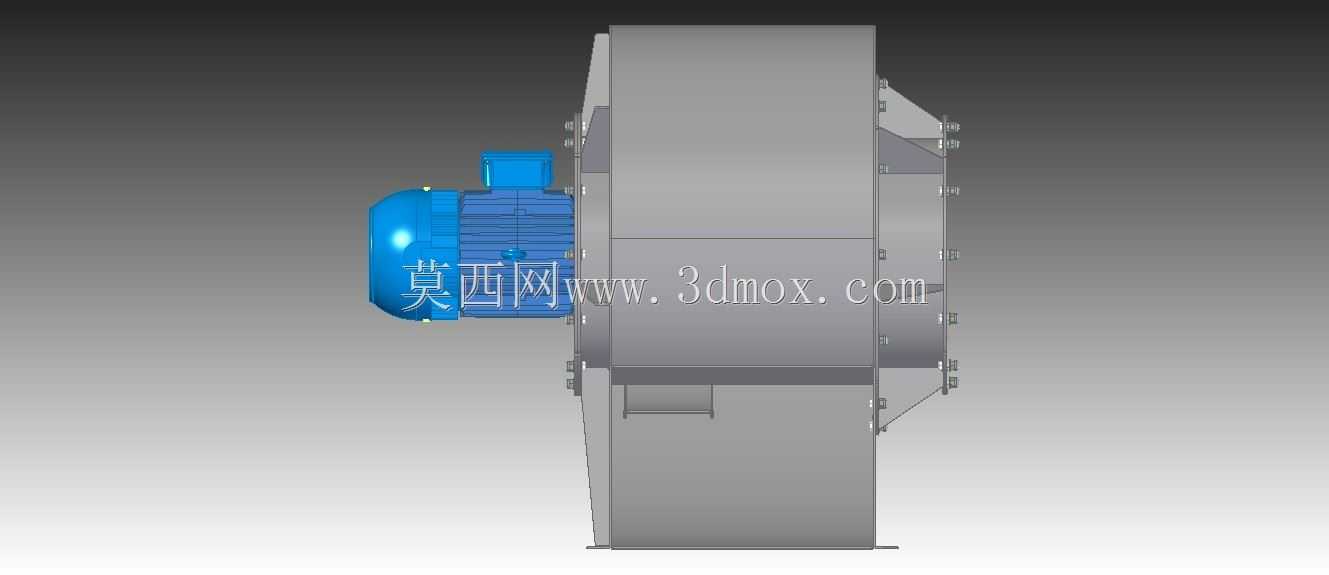

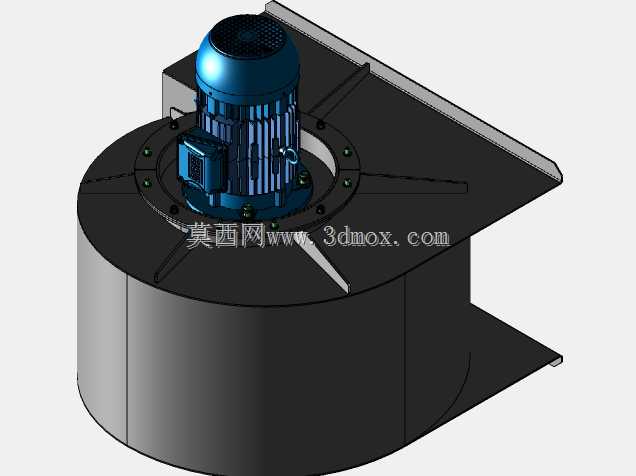

　　在工业厂房通风、车间废气置换、商用建筑新风输送等场景中，离心式中央通风机是核心的气流输送设备，这类设备依靠叶轮旋转产生的离心力提升空气压力，可克服较长风管的沿程阻力，将室内污浊空气、工艺余热、焊接烟尘等介质稳定输送至室外，或是将过滤后的新鲜空气送入作业区域，保障作业环境的空气质量与温湿度符合生产要求。这款中央通风机的结构设计围绕电机与风机本体的刚性连接展开，核心连接部位采用法兰对接结构，电机输出轴直接与风机叶轮装配，省去了中间传动环节的皮带、联轴器等易损部件，既降低了设备运行过程中的传动损耗，也减少了后期运维的备件更换频次。从结构布局来看，风机采用蜗壳式流道设计，蜗壳的型线按照对数螺旋线规律拟合，

　　能够将叶轮甩出的高速气流顺畅导向出风口，降低流道内的涡流损耗，提升风机的运行效率。蜗壳两侧设置有加强筋结构，与底部的安装支架连为一体，支架采用折弯钢板焊接成型，底部预留有螺栓安装孔，可直接固定在混凝土基础或是钢制设备平台上，安装时需要保证支架底面的平面度误差不超过2mm，避免设备运行时因基础不平产生额外振动。电机与蜗壳的连接法兰采用止口定位设计，法兰止口的配合公差选用H7/h6间隙配合，既能够保证电机轴与风机叶轮的同轴度要求，也方便现场安装时的对位操作，法兰周向均匀布置8个紧固螺栓孔，螺栓采用8.8级高强度六角螺栓，装配时按照对角顺序分次拧紧，避免法兰面受力不均产生密封间隙。叶轮采用后向式叶片设计，叶片与轮毂、轮盖之间采用满焊连接，

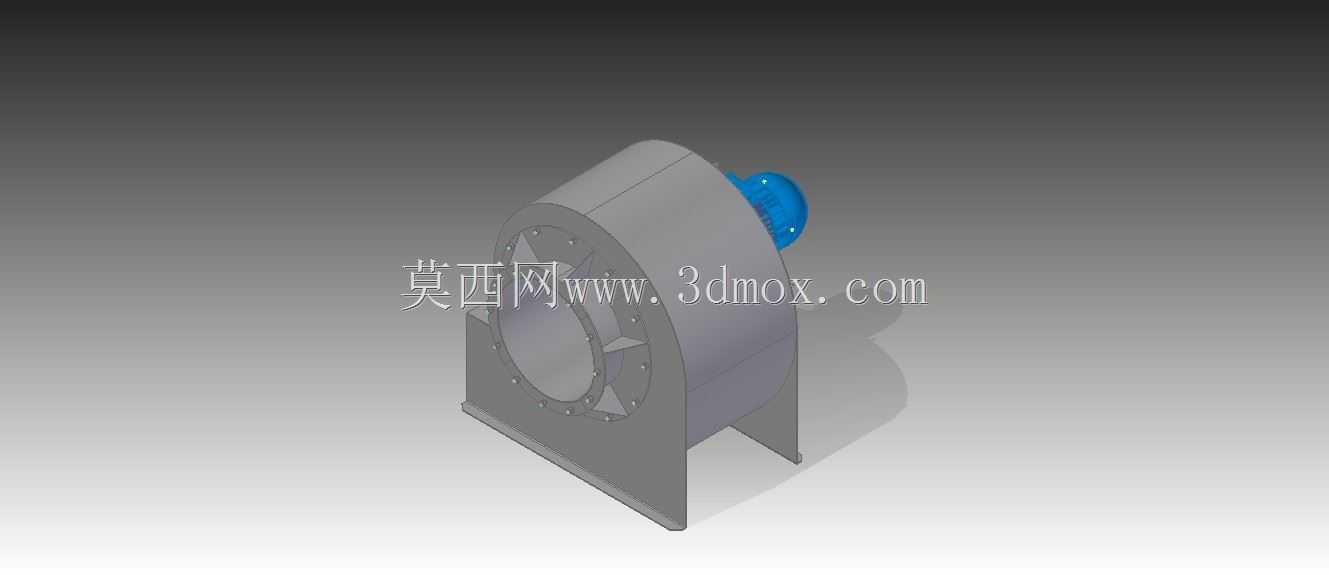

　　焊接完成后做整体动平衡校正，平衡精度等级达到G6.3级，可保证设备在额定转速下运行时的振动值控制在允许范围内，减少振动向基础的传递。设备的进风口采用收敛式流线型设计，能够引导气流均匀进入叶轮内部，降低进风阻力，进风口与叶轮进口圈之间采用微小间隙配合，间隙值控制在叶轮直径的千分之三以内，减少气流的回流损失。在实际选型应用中，这类风机可根据输送介质的特性调整材质，普通空气输送场景下采用Q235钢板焊接成型即可，若输送带有腐蚀性的工艺废气，则可更换为304不锈钢材质或是在蜗壳内壁做防腐涂层处理。安装边界方面，设备的侧面预留有电机接线盒的操作空间，接线盒距离墙体或是周边设备的最小距离不小于300mm，方便后期接线与检修操作；

　　出风口的法兰尺寸与常规通风风管的法兰标准匹配，可直接对接圆形风管，无需额外制作转换接头。设备底部的安装孔间距经过标准化设计，适配多数常规风机安装基础的预留螺栓位置，现场安装时无需对基础做二次改造，能够缩短现场施工的周期。在结构设计过程中，需要重点校核蜗壳在额定风压下的结构强度，避免蜗壳因内外压差产生过大变形，导致叶轮与蜗壳内壁发生刮蹭；同时要校核电机支架的固有频率，使其避开风机的额定运行转速对应的频率，防止设备运行时产生共振问题。这款风机的结构设计充分考虑了现场安装与运维的便利性，电机采用外置式布局，后期更换电机时无需拆解蜗壳与风管连接部位，只需拆卸法兰连接螺栓即可将电机连同叶轮整体抽出，大幅降低检修的工作量。对于结构设计从业者而言，这类风机的建模过程需要重点处理蜗壳型线的拟合、法兰止口的配合公差、支架的焊接结构工艺性，所有的折弯部位都预留了合理的折弯半径，避免钢板折弯时出现开裂问题；焊接部位都设计有合理的焊脚尺寸，既保证连接强度，也不会因焊接量过大导致构件产生焊接变形。在设备选型配套时，可根据系统需要的风量、风压参数匹配对应功率的电机，法兰连接结构具备良好的通用性，可适配不同机座号的标准电机，无需对蜗壳连接部位做定制化修改，能够缩短产品的设计与生产周期。
