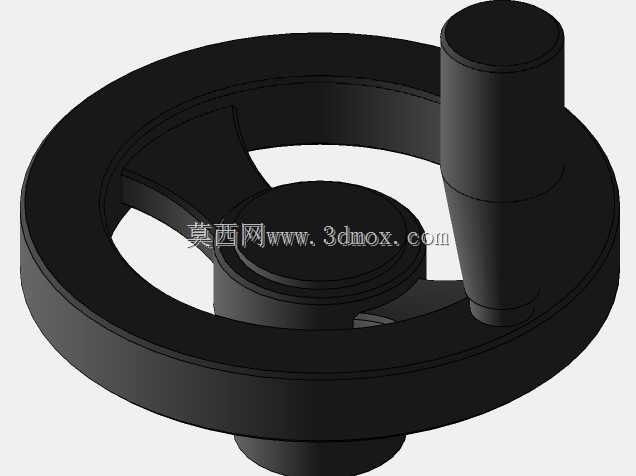

双辐条手摇操作手轮结构设计

　　这类双辐条结构的手摇手轮，常见于各类需要手动微调、手动驱动的工业设备操作端，从普通的机床进给调节、工装夹具的锁紧驱动，到中小型阀门的启闭操作、输送线的手动张紧调整工位，都能见到同结构手轮的应用。和三辐条、实心轮缘的手轮相比，双辐条的结构在保证轮体扭转强度的前提下，减少了不必要的材料冗余，轮体自重更轻，操作人员长时间转动操作时的手腕负载更小，同时辐条之间的镂空区域也方便操作人员快速抓握轮缘，在需要快速转动大行程的工况下，可以直接将手指穿入辐条间隙带动轮体快速回转，不用全程攥紧轮缘发力。

　　从功能设计逻辑来看，手轮侧面的立式握持手柄是核心操作受力点，手柄采用圆柱式外形，表面做了等直径的光面处理，没有额外的防滑滚花，这是因为这类手轮大多应用在操作频次中等、不需要极大锁紧力矩的工位，光面手柄在转动时不会硌伤操作人员手掌，同时手柄和轮体的连接位置做了沉台过渡，避免应力集中导致手柄根部在反复受扭转力时出现断裂。轮体中心的安装轴孔做了同轴度的公差约束，安装时可以直接和设备的操作轴配合，通过键槽传递扭矩，不需要额外做转接结构，轴孔端部的凸台结构可以在安装时抵住轴端的定位台阶，保证手轮安装后不会出现轴向窜动，转动时的同轴度偏差控制在合理范围内，避免转动时出现晃动感。

　　在安装边界的设计上，轮缘的外径尺寸适配成年人手掌的抓握跨度，操作人员单手握持手柄转动时，手臂的摆动幅度处于舒适区间，不会因为轮径过大导致操作时需要大角度抬臂，也不会因为轮径过小导致转动时需要施加更大的圆周力。轮体的轴向厚度做了优化，整个手轮安装后突出设备安装面板的距离控制在合理范围，不会因为突出过多导致现场通行时出现勾挂，也不会因为厚度过薄导致轮缘的结构强度不足，在承受额定锁紧力矩时出现轮缘变形。双辐条的排布采用对称式布局，两个辐条从中心轮毂位置平滑过渡到轮缘内侧，过渡位置全部采用圆角衔接，没有尖锐的棱角，一方面避免应力集中提升轮体的抗扭强度，另一方面也防止操作人员操作时被棱角划伤。

　　实际应用中，这类手轮通常搭配位置刻度盘使用，安装时将刻度盘固定在设备面板侧，手轮转动时可以通过刻度标识直观读取调节的进给量或者转动角度，在需要精准微调的工位，操作人员可以一只手扶住设备机身，另一只手转动手轮的立式手柄，小幅度调整转动角度，实现精准的位置调节；在需要大行程快速移动的工况下，操作人员可以直接握住轮缘，通过辐条的镂空位置带动轮体快速连续转动，大幅缩短空行程的操作时间。和带折叠手柄的手轮相比，这种固定立式手柄的结构没有额外的铰接转动间隙，长期使用后不会出现手柄松旷的问题，可靠性更高，适合在振动幅度不大、操作空间充足的设备工位使用。轮体的材质通常选用增强尼龙或者铸铁材质，尼龙材质的手轮自重更轻，绝缘性能好，适合在有防静电要求的设备上使用；铸铁材质的手轮强度更高，适合需要施加较大锁紧力矩的重载工位，两种材质的轮体都可以适配这个双辐条的结构外形，不需要修改核心的安装尺寸和外形轮廓。

　　在结构细节处理上，轮缘的外圆做了微小的圆弧倒角，抓握时手掌和轮缘的接触面积更大，压强更小，长时间操作不会出现压痕。中心轮毂的长度比辐条的轴向厚度略长，安装时轮毂的端面直接和设备的安装面贴合，承受轴向的顶紧力，辐条部分不会和安装面发生摩擦，转动时不会出现异响和磨损。立式手柄的顶端做了小圆角处理，手掌按压在手柄顶端施力时不会有尖锐的触感，手柄和轮体的连接采用过盈配合加销钉固定的方式，保证在承受大扭矩转动时手柄不会从轮体上脱落。整个手轮的结构没有多余的装饰性设计，所有的外形结构都围绕操作便利性、结构强度、安装适配性三个核心维度展开，没有为了外观牺牲实际的使用性能，是工业操作件里典型的功能优先设计结构。
