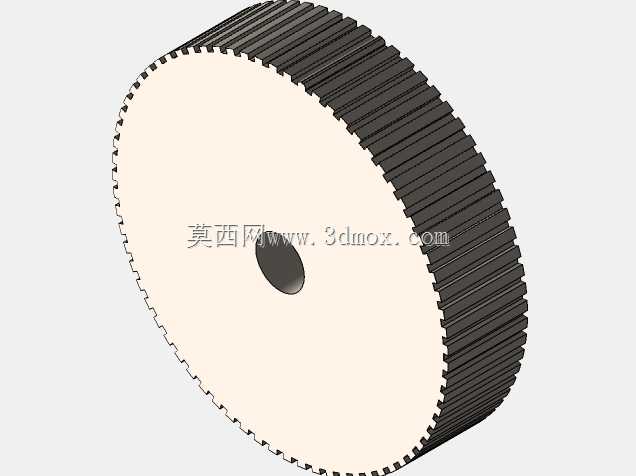

步进伺服用72齿AT5锥孔同步带轮

项目分类:通用机械零部件 发布时间:2022-03-03 ID:567895
  • 步进伺服用72齿AT5锥孔同步带轮

  在步进电机、伺服电机驱动的精密传动场景中,同步带轮是保障传动精度、降低传动间隙的核心零件,这款72齿AT5齿形的锥孔同步带轮,正是针对中小功率精密传动需求开发的传动构件。日常做非标自动化设备选型时,经常会遇到电机输出轴为锥面的安装场景,直孔带轮需要额外加工键槽、配做顶丝,长期正反转启停工况下容易出现轴孔配合松动,导致传动丢步,而锥孔结构的带轮可以依靠锥面的自锁特性,与电机输出锥轴紧密贴合,无需额外复杂的锁紧结构就能传递足够的扭矩,同时还能保证带轮与电机轴的同轴度,减少高速运转时的径向跳动。从齿形设计来看,AT5齿形属于梯形齿同步带的优化齿型,相比传统T5齿形,齿根圆角更大,齿面受力更均匀,在频繁加减速的传动工况下,

  能有效降低齿部的应力集中,减少带齿磨损和跳齿风险,72齿的齿数配置适配AT5节距的同步带,对应的节圆直径经过精确计算,能保证带轮与同步带啮合时的节距匹配,避免传动过程中出现带齿爬齿、啮合干涉的问题。带轮的轮缘宽度按照20mm带宽的同步带设计,安装时可以保证同步带完全落在轮齿工作面上,不会出现带体偏磨、侧边脱出的问题,轮齿两侧的挡边结构做了微小的拔模斜度,既方便注塑或者机加工过程中的脱模、退刀,也能在同步带出现轻微跑偏时起到限位作用,避免带体从带轮上滑脱。中心的锥孔设计匹配常见的步进电机、伺服电机输出锥轴规格,锥度参数按照通用电机输出轴的标准锥度取值,安装时只需要将带轮推入电机锥轴,锁紧端部的固定螺钉就能完成安装,

  相比直孔带轮的安装流程,不需要反复调整带轮的径向跳动,也不需要配钻顶丝孔,能大幅缩短设备装配的调试时间。从实际应用场景来看,这类带轮广泛用在3D打印机的轴传动、小型雕刻机的进给传动、自动化点胶设备的位移平台传动、小型输送线的驱动端传动等场景,这些场景普遍要求传动无间隙、运转噪音低、维护频率低,同步带传动本身具备缓冲吸振的特性,搭配这款锥孔带轮的高精度安装特性,能有效降低传动系统的振动,提升设备的运行稳定性。在建模过程中,齿形轮廓是按照AT5同步带轮的标准齿廓参数绘制的,每个齿的齿顶厚、齿槽宽、齿高都严格匹配标准齿形参数,保证加工出来的带轮能和市售的AT5同步带完美啮合,不会出现啮合过紧导致带体过早疲劳,

  或者啮合过松出现传动间隙的问题。带轮的主体结构采用辐板式设计,在保证整体结构强度的前提下,尽可能降低带轮自身的转动惯量,对于步进电机、伺服电机这类需要频繁启停、正反转的驱动部件来说,更低的转动惯量意味着电机的动态响应性能更好,能更快达到设定转速,也能减少电机加减速过程中的扭矩损耗。轮体中心的安装锥孔与节圆的同轴度公差按照精密传动的要求设定,建模时将锥孔的轴线与带轮节圆柱的轴线完全重合,避免加工后出现带轮偏心,导致运转时同步带出现周期性张紧力变化,影响传动精度和带体使用寿命。在安装边界方面,这款带轮的外径尺寸经过核算,安装时不会和电机端盖、安装支架等周边结构发生干涉,带轮的轴向定位尺寸也预留了足够的锁紧空间,端部的螺钉沉孔设计可以让固定螺钉完全沉入带轮端面,不会突出轮体影响安全防护。做传动结构设计时,选型这款带轮只需要确认电机输出轴的锥度参数、配套同步带的带宽和节距,就能快速完成传动副的匹配,不需要额外修改带轮的核心结构参数,能大幅缩短结构设计的周期,同时标准的齿形参数也方便后期维护更换,不需要定制特殊规格的同步带配件。
