输送机用双排同步带轮传动结构

　　这类双排齿同步带轮常应用在轻型皮带输送机的动力传输段，尤其是日化、食品包装线的PVC皮带输送工位，负责将伺服电机输出的扭矩平稳传递到输送辊筒，带动皮带完成物料的水平或小倾角输送。和单排同步带轮相比，双排结构的带轮啮合齿数更多，单位面积承载的扭矩更大，在同等安装空间下能传递高出近40%的动力，适合输送段负载波动较大、启停频繁的工位，比如包装线的进料分拨段、成品装箱段，能避免单轮传动容易出现的跳齿、皮带打滑问题，保障输送节拍稳定。

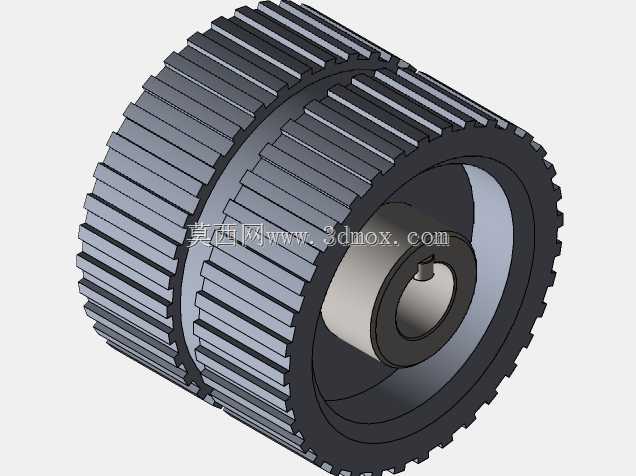

　　从结构设计来看，这款带轮采用整体式加工结构，中间的轮毂和外圈带齿部分一次加工成型，没有拼接焊缝或者紧固件连接，高速运转时的动平衡表现更好，不会因为拼接间隙出现径向跳动。带轮的齿形采用圆弧齿廓设计，和同步带的齿槽啮合时是面接触而非线接触，能有效降低齿面的接触应力，减少长期运转后的齿面磨损，延长带轮和配套同步带的使用寿命。中间的安装孔采用带键槽的通孔设计，键槽的尺寸按照通用传动公差加工，和输送辊筒的轴端配合时，能通过平键传递扭矩，避免轴和轮孔之间出现相对转动，安装时只需要将轴插入轮孔，对齐键槽打入平键，再通过轴端的挡圈或者锁紧螺母固定轴向位置即可，拆装维护十分方便。

　　设计这类带轮的时候，首先要匹配配套同步带的节距参数，齿距的公差要控制在0.02mm以内，不然啮合时会出现卡滞或者齿侧间隙过大的问题，运转时会产生明显的异响和振动。带轮的挡边设计在两侧齿圈的外端，挡边的高度高出齿顶1.5mm，能防止同步带在运转过程中出现轴向窜动掉带的问题，尤其是输送机长期运行后机架出现轻微变形、辊筒平行度有少量偏差的时候，两侧挡边能起到限位作用，避免皮带跑偏脱轮。两个齿圈之间的隔圈宽度和配套的双排同步带中间的凹槽宽度匹配，间隙控制在0.3-0.5mm，既不会因为间隙过小摩擦同步带的中间筋条，也不会因为间隙过大导致皮带在轮面上出现轴向窜动。

　　安装边界方面，这款带轮的径向最大尺寸是外圈齿顶圆直径，安装时要注意和周边的机架护板、张紧机构预留至少5mm的安全间隙，避免运转时带轮和周边结构发生刮擦。轴向安装尺寸要和输送辊筒的轴伸长度匹配，轮毂的长度要覆盖轴端的配合段，保证键的受力长度足够，避免键槽局部应力过大出现压溃。张紧机构的调节行程要预留带轮中心距的2%左右，方便同步带安装时的套入，以及后期皮带拉伸变长后的张紧调节，不需要拆卸带轮就能完成皮带的张紧维护。在实际使用场景中，这类带轮不需要额外的润滑，因为同步带和带轮是啮合传动而非摩擦传动，没有金属之间的直接摩擦，日常维护只需要定期检查齿面是否有异物嵌入、挡边是否出现变形即可，维护成本远低于链轮或者齿轮传动结构，适合在无尘车间、食品包装车间这类不能有油污的输送场景使用。另外，带轮的表面采用发黑处理，能起到一定的防锈作用，在车间相对湿度较高的环境下也不会轻易生锈，不需要额外做喷漆或者镀锌处理，表面粗糙度控制在Ra1.6-3.2之间，既不会因为太光滑导致皮带和轮面之间出现打滑，也不会因为太粗糙加速同步带齿面的磨损。
