带侧握柄固定式螺旋支撑顶升构件

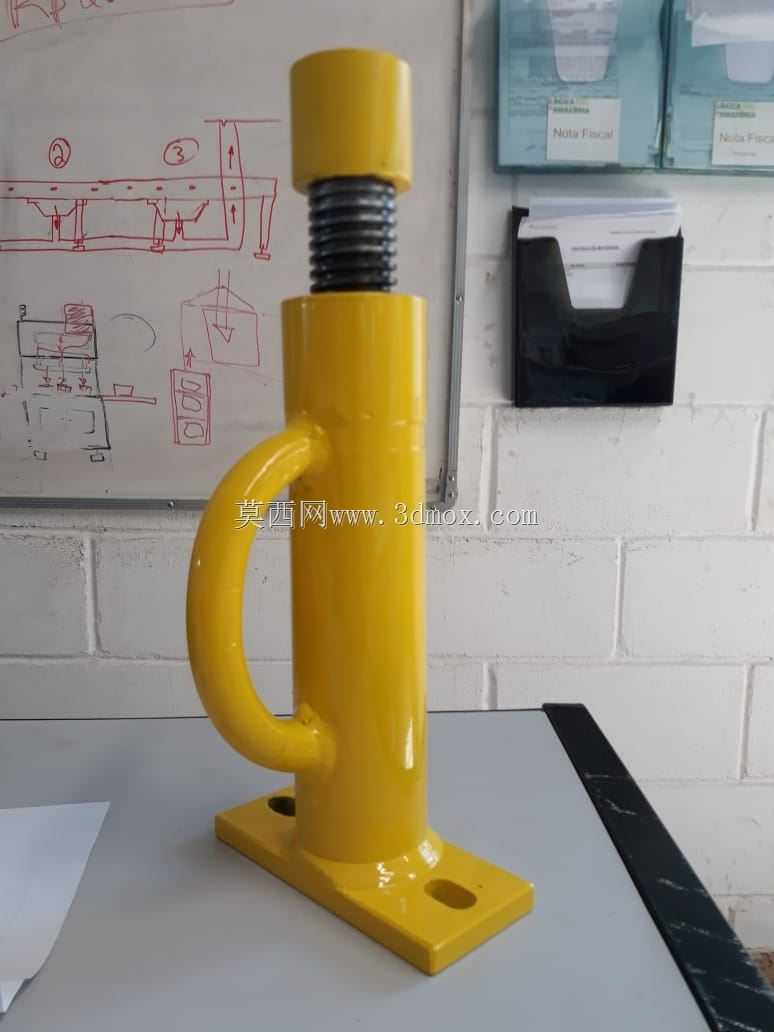

　　在车间重型设备安装、工装夹具位姿微调、钢结构临时支撑这类作业场景里，这类带侧握柄的固定式螺旋顶升构件是一线装配、维修人员手边常用的辅助工装，区别于移动式液压千斤顶的大行程重载特性，这类构件更偏向小范围精准调平、长期定点支撑的工况需求。从结构设计逻辑来看，整体采用底座承力、筒体导向、螺杆顶升、侧柄辅助操作的布局，底部的方形安装法兰开有两个长圆形安装孔，孔位的长圆设计是为了抵消安装面的孔位加工误差，安装时可通过螺栓将整个构件牢牢固定在设备基座、工装台面或者钢结构支撑点上，避免顶升作业时构件滑移倾覆，底座与筒体的衔接处做了圆弧过渡加强，能分散顶升时的应力集中，防止长期承力出现焊缝开裂或者底座变形。筒体侧面的弯形握柄并非搬运提手，

　　实际作业时操作人员可以握持这个握柄来微调构件的初始安装角度，也能在螺杆旋动受力时借助握柄给构件施加反向止转力，避免整个筒体跟着螺杆同步转动，握柄的弯曲弧度贴合人手握持的姿态，表面做了圆滑过渡没有尖锐棱角，冬季戴劳保手套操作也不会出现卡挂。顶部的顶升螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，具备自锁特性，顶升到位后不需要额外的锁止结构就能保持支撑高度，不会因为持续受载出现滑牙回落，螺杆顶端的圆柱形压头做了平面处理，和被支撑件的接触面压强大大降低，不会顶伤工件表面，压头和螺杆之间可以做相对周向转动，旋动螺杆顶升时压头不会和工件表面产生滑动摩擦，避免刮伤工件漆面或者加工面。从安装边界尺寸来看，

　　这类构件的底座法兰宽度通常在120mm到150mm区间，筒体直径在60mm到80mm区间，整体闭合高度在180mm到220mm区间，螺杆的有效顶升行程在50mm到80mm区间，选型时需要提前确认安装面的螺栓孔间距是否和底座长圆孔的调节范围匹配，同时要核算闭合高度加上顶升行程是否满足作业空间的高度要求，避免出现安装后行程不足或者闭合状态下无法放入支撑位的问题。实际应用中，这类构件常被用在机床床身安装时的水平度微调，四个角各布置一个，通过旋动各点的螺杆来调整床身的水平精度，调整完成后再打地脚螺栓固定；也会用在大型焊接工装的工件支撑位，针对不同厚度的焊接件，调整支撑高度让工件保持在合适的焊接作业高度，减少焊接变形；在重型设备维修时，

　　还可以作为临时支撑点，托住设备的局部部件，方便拆卸下方的轴承、密封件等易损件。设计这类构件的三维模型时，需要重点关注梯形螺纹的参数匹配，螺杆和筒体的配合间隙要控制在合理范围，间隙过大会导致顶升时出现晃动，支撑精度不足，间隙过小则会出现旋动卡滞，操作费力；底座安装孔的位置要和常用的设备安装孔位通用化，提升构件的适配性；握柄和筒体的焊接位置要避开螺杆的运动行程，同时要保证握持时不会和安装面、被支撑件产生干涉。表面处理采用整体喷塑的黄色涂装，一方面是工业安全色的要求，在车间复杂环境下更容易被识别，避免人员绊倒或者被其他物件碰撞，另一方面喷塑层的防锈耐磨性能优于普通油漆，在车间多油污、多粉尘的环境下能长期保持表面完好，不会轻易锈蚀剥落。和普通的可调支撑脚相比，这类构件的承力能力更强，单根的额定静载荷通常能达到2吨到5吨，完全满足普通工业设备的支撑调平需求，而且全机械结构的设计没有液压元件的密封老化、漏油问题，维护成本极低，只要定期在螺纹处涂抹润滑脂，就能保证长期顺畅使用，不存在长期放置后失效的问题，非常适合作为固定工位的长期支撑部件使用。
