架空通风防静电高架地板结构设计

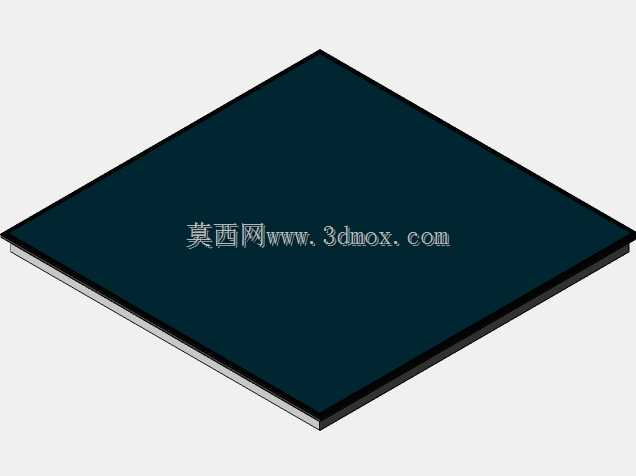

　　在数据中心、程控交换机房、洁净电子厂房、高精度实验室这类对地面管线敷设、静电防控、通风散热有硬性要求的场景里，高架地板是地面工程的核心铺装构件，这类构件的三维结构设计直接决定了铺装后的承载能力、铺装精度以及后期运维的便捷性。本次设计的高架地板采用612×612mm的正方形板面规格，整体铺装完成后板面完成面距离基层地面的架空高度为31mm，这个尺寸边界是经过多场景适配验证的：31mm的架空间隙既可以容纳常规的弱电线缆、接地铜排、小型通风支管，不会因为架空层过高导致踩踏时板面晃动感明显，也不会因为间隙过小导致管线穿设困难、通风阻力过大，适配绝大多数中小型机房、普通洁净车间的地面铺装需求。

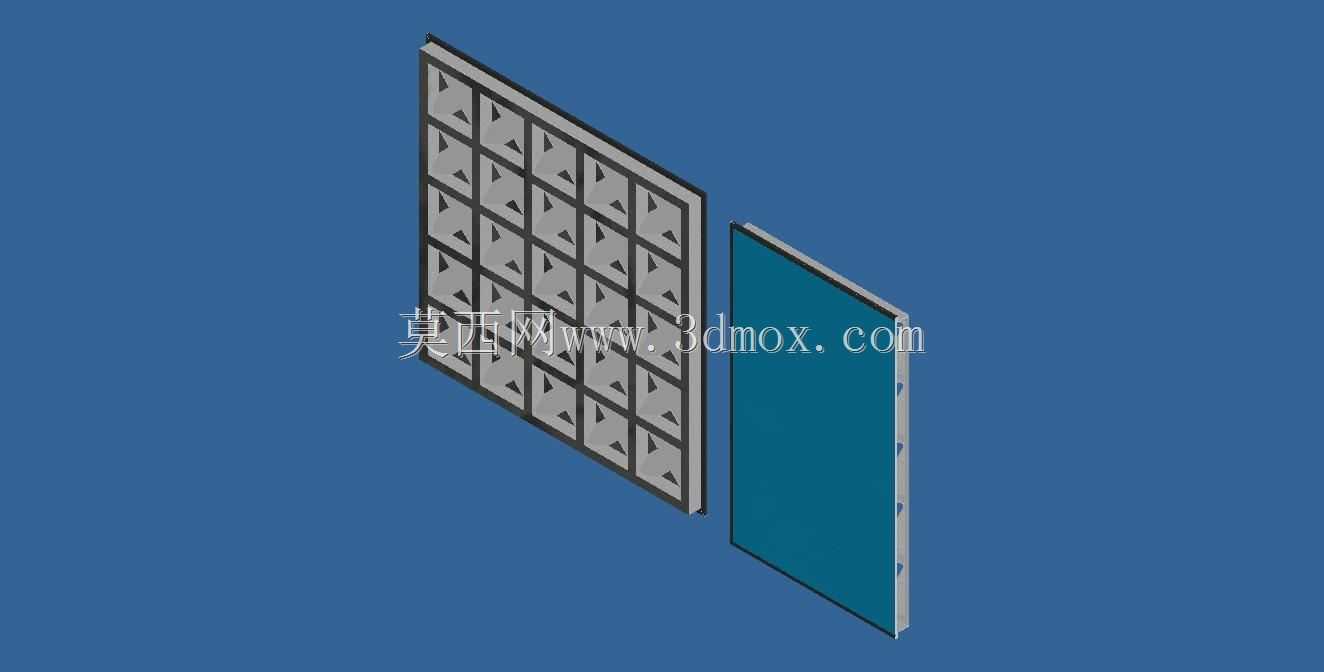

　　从结构设计思路来看，这款高架地板采用了板面与支撑框架分体式的结构逻辑，带三角加强筋的格栅板面作为主要承载面，背面的三角加强筋采用等距阵列排布，筋条高度从板面中心向边缘逐步过渡，既保证了板面中心区域的集中载荷承载能力，避免人员踩踏或者设备放置时出现板面凹陷变形，也尽可能降低了板面自身的重量，方便后期运维时单人即可掀开板面进行下方管线的检修调整。配套的侧边封板采用一体化折弯成型结构，板边设置有等距排布的卡接凸点，铺装时相邻板块的卡接凸点可以互相嵌合，不需要额外的连接配件即可保证板块之间的拼接缝隙控制在0.5mm以内，避免使用过程中出现板块移位、缝隙不均匀导致的绊倒风险，同时也能减少架空层内的冷风泄漏，提升通风系统的能效。

　　实际工程应用中，这类高架地板的功能特性需要匹配不同场景的使用需求：格栅板面的镂空率经过反复核算，既可以满足下送风空调系统的通风需求，让架空层内的冷却空气可以均匀透过板面送达设备进风侧，也不会因为镂空率过高导致高跟鞋、小零件掉落进架空层，日常清洁维护也更加方便。板面的边缘做了小尺寸的倒角处理，铺装完成后相邻板块的接缝处不会出现凸起的锐边，人员行走或者设备推移时不会出现卡滞。设计过程中我们也充分考虑了安装边界的适配性，612mm的模数可以和常规的机房布局、机柜尺寸完美匹配，不管是沿墙铺装还是机柜下方整列排布，都不需要进行过多的现场裁切，能够有效降低现场施工的工作量，提升铺装效率。

　　从结构细节来看，地板的承载面采用均匀厚度的面板设计，表面做了防滑纹理处理，即使在空气湿度较大的洁净车间内，人员行走也不会出现打滑的情况。背面的加强筋与面板采用一体化结构设计，避免了焊接连接带来的应力集中问题，长期承受交变载荷的情况下也不会出现筋条脱落、板面开裂的问题。侧边的封板除了起到板块连接的作用，还可以作为架空层的侧密封构件，沿墙铺装时只需要在封板与墙面之间填充少量密封胶条，即可完成架空层的边缘密封，避免灰尘、杂物进入架空层堆积，减少后期运维的清洁工作量。

　　在进行三维建模的过程中，我们对每一个卡接凸点的尺寸、加强筋的排布间距、板面的倒角角度都做了参数化设置，设计人员可以根据不同项目的承载需求、通风需求快速调整相关参数，比如需要更高承载能力时可以适当增加加强筋的厚度，需要更高通风率时可以调整格栅镂空的尺寸，不需要重新进行整体结构的绘制，能够大幅提升同类型产品的设计效率。建模过程中也充分考虑了装配干涉问题，模拟了多块地板拼接、地板与墙边收口、地板与机柜底座衔接的多种工况，确保所有零件在实际装配时不会出现干涉问题，加工完成的零件可以直接进行现场拼装，不需要二次打磨修整。
