高压法兰式锻钢球阀三维结构设计

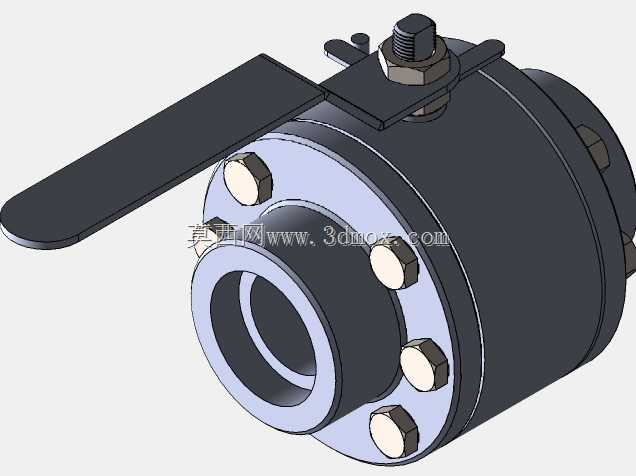

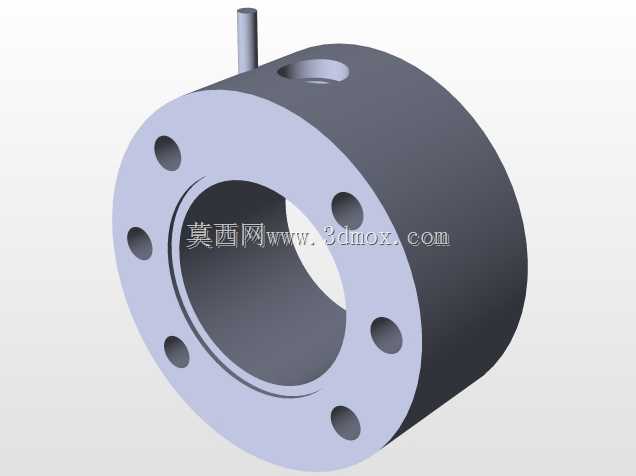

　　在油气集输高压管汇、化工高压反应装置进料管线、加氢装置高压介质输送回路这类工况中，CL1500等级的高压球阀是核心截断类部件，这类场景的管线运行压力通常在25MPa上下，介质多含硫化氢、高压烃类或强腐蚀化工组分，对阀门的密封可靠性、结构承压冗余、操作扭矩稳定性都有极高要求，常规低压铸造球阀根本无法满足这类工况的使用需求，一旦出现外漏或内漏，轻则引发管线非计划停车，重则造成高压介质泄漏的安全事故。这款1又1/2英寸的高压球阀采用分体式锻钢阀体结构，区别于普通两片式球阀的薄型法兰连接，它的阀体连接螺栓沿法兰圆周均匀布置，每一组螺栓都经过预紧扭矩校核，确保在高压工况下阀体中分面不会出现密封失效，阀体与管线连接的法兰密封面采用凸面结构，

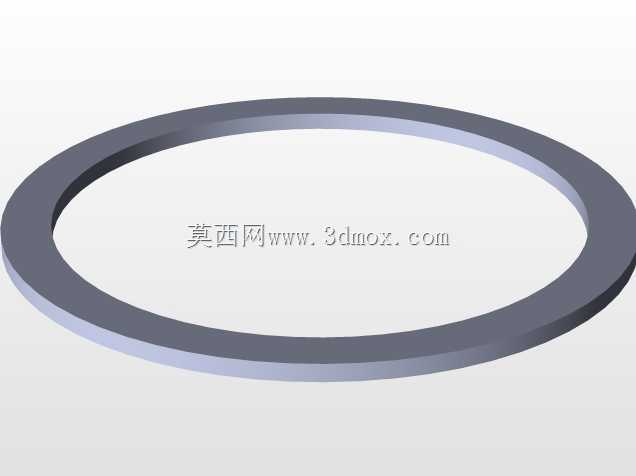

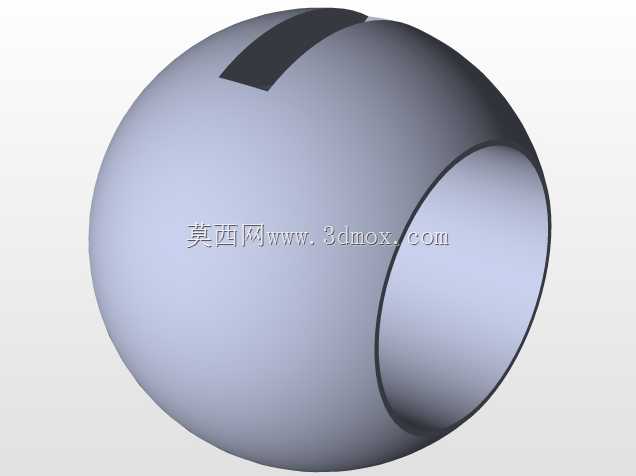

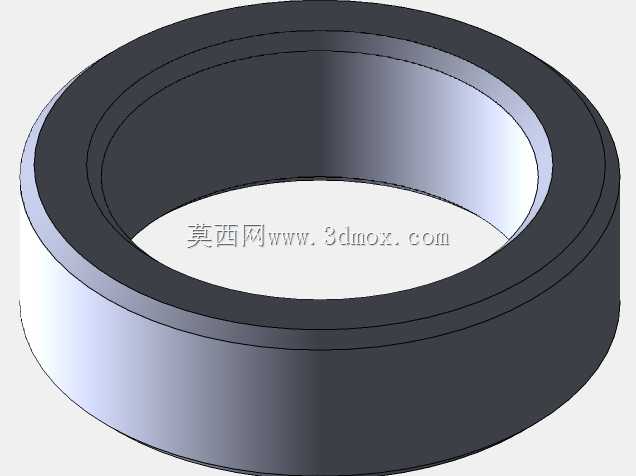

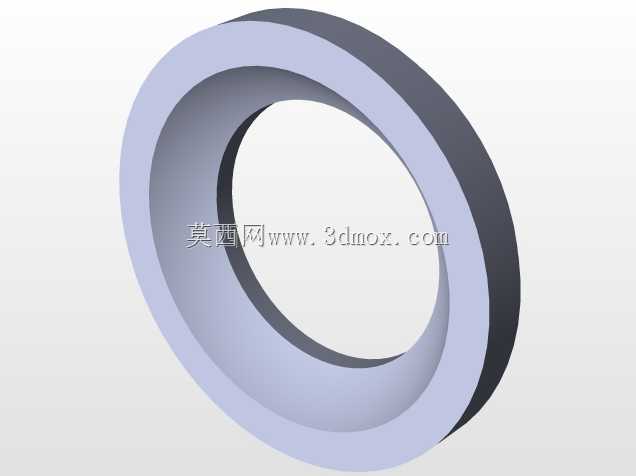

　　配合金属缠绕垫可以实现高压下的可靠静密封，避免法兰连接处的外漏风险。从结构设计逻辑来看，这款球阀的核心启闭件采用浮动式球体结构？不对，CL1500等级下1.5寸口径的球阀如果用浮动球，介质压力会把球体紧紧压在出口侧阀座上，操作扭矩会大幅升高，所以实际设计中它采用了固定球结构，球体上下带有固定枢轴，阀座采用预紧弹簧加载的金属硬密封结构，密封面堆焊硬质合金，既可以耐受高压介质的冲刷，也能在温度波动的工况下保持密封比压稳定，不会因为热胀冷缩出现密封失效。操作端采用杠杆式手柄结构，手柄长度经过扭矩核算，操作人员不需要借助加力杆就可以完成带压下的启闭操作，手柄上带有明确的启闭限位块，当手柄与管线轴向平行时阀门处于全开状态，垂直时为全关状态，

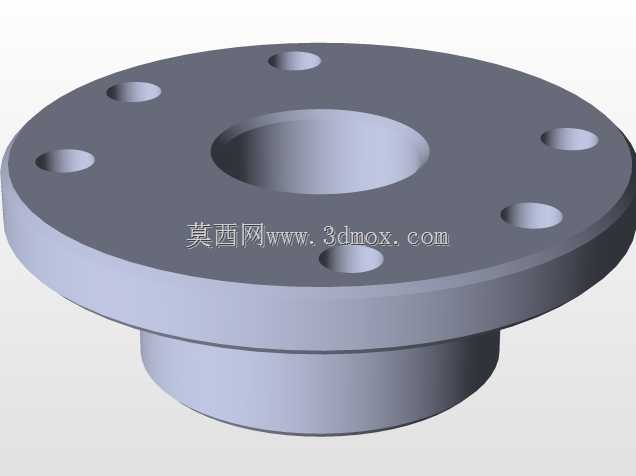

　　避免现场操作出现误判断。阀杆部位采用防吹出结构设计，阀杆从阀体内部装入，即使在阀杆填料压盖出现松动的情况下，内部介质压力也不会把阀杆顶出阀体造成外漏，填料部位采用多重V型填料组合密封，配合填料压盖的螺栓预紧，可以在高压工况下长期保持阀杆处的密封性能，不需要频繁紧固填料压盖。从安装边界来看，这款球阀的结构长度遵循ASME B16.10中CL1500等级1.5寸球阀的标准尺寸，两端法兰的螺栓孔分布、法兰厚度、密封面尺寸完全符合ASME B16.5的对应要求，现场安装时不需要额外调整管线间距，直接对接同等级的管线法兰即可，阀门的整体外形没有突出的不规则结构，除操作手柄外的阀体部分最大外径与法兰外径基本一致，

　　在管线排布紧凑的管廊或装置区也能顺利安装，不会和相邻的管线、支架出现干涉。在实际使用场景中，这类球阀主要用于高压介质的截断操作，不建议用于节流工况，因为如果长期处于半开状态，高速流动的高压介质会冲刷球体和阀座密封面，造成密封面损伤引发内漏；全开状态下球体的通道与管线内径完全对齐，介质流道没有突变，压力损失极小，也不会出现介质滞流的区域，适合输送含少量固体颗粒的高压介质。建模过程中需要重点关注几个核心尺寸的配合：阀体中腔与球体的配合间隙，既要保证球体转动灵活，又不能让间隙过大导致阀座密封比压不足；阀杆与球体的连接部位采用扁方结构，需要保证配合公差，避免操作时出现空程；阀体连接螺栓的沉孔深度要准确，保证螺栓拧紧后不会突出法兰表面，影响法兰密封面的贴合；手柄的限位结构位置要精准，保证全开全关位置时球体的通道完全对齐或完全截断，不会出现启闭不到位的情况。另外，这款球阀的外部结构没有多余的装饰性特征，所有的倒角、圆角都是基于加工工艺需求设计，比如阀体的外边缘倒角是为了去除加工毛刺，法兰背面的锪平是为了保证螺栓安装时的贴合度，每一处结构特征都对应实际的加工或装配需求，没有冗余的设计元素，完全是面向工业高压工况的实用化结构设计。
