液压系统油路用内螺纹连接吸滤结构

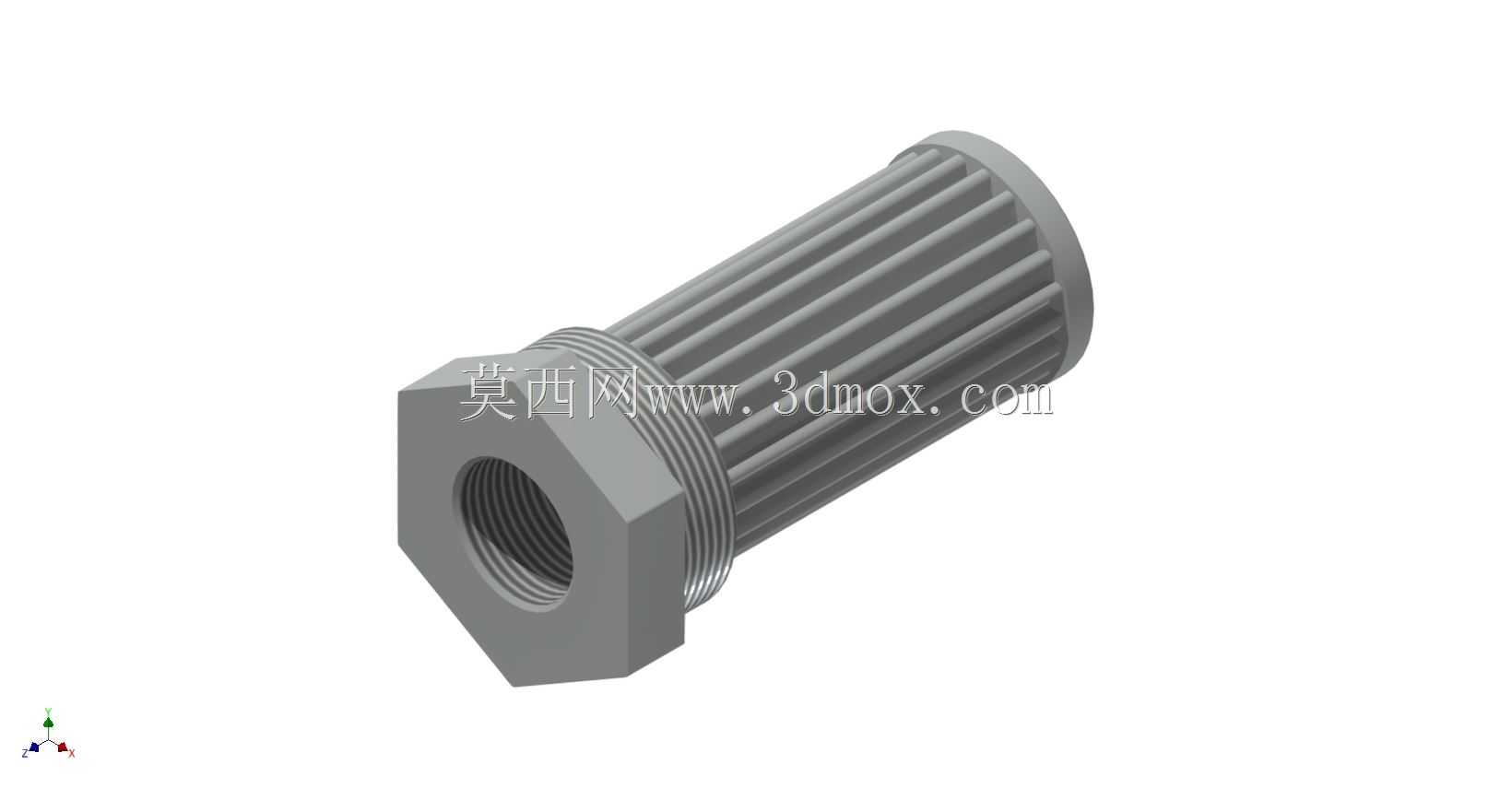

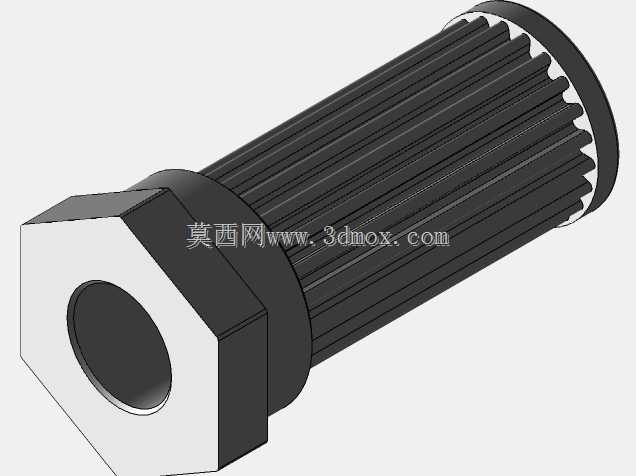

　　在液压泵站、润滑系统的油箱出油侧，这类吸滤结构是保障油液清洁度的第一道防线，直接安装在油泵吸油口的管路上，浸没在油箱液面以下，避免大颗粒杂质被吸入油泵造成齿轮、柱塞副的磨粒磨损，从源头降低液压阀卡滞、密封件刮损的故障概率。不同于压力油路的高压过滤器，吸油侧的过滤结构需要兼顾通流能力与过滤精度，设计时首先要控制通流阻力，避免油泵吸空产生气蚀，因此滤层部分采用纵向褶皱的结构设计，在有限的径向尺寸内尽可能扩大有效过滤面积，褶皱的棱边沿轴向排布，既保证滤材的支撑强度，避免油液流动时滤材被吸瘪变形，又能让油液沿褶皱间隙均匀进入滤芯内部，不会出现局部流速过高的问题。端部的六角安装座是整个结构的安装基准，采用外六角结构适配普通开口扳手的拧紧操作，

　　不需要专用工装就能完成现场装拆，安装座中心加工的内螺纹直接和油泵吸油口的外螺纹管接头配合，螺纹连接处的台阶面做了密封贴合设计，安装时配合密封垫就能实现端面密封，避免吸入空气造成系统噪音、爬行问题。安装座和滤筒衔接的位置做了加厚的过渡圆角，避免应力集中，因为吸油时滤芯承受由外向内的压差，长期启停的交变载荷下，过渡位置如果是直角很容易出现疲劳开裂，圆角过渡能分散应力，提升结构的抗疲劳寿命。滤筒的端盖做了卷边压合处理，把滤材两端牢牢固定在端盖和中心骨架之间，中心骨架采用带密集通流孔的薄壁结构，既给滤材提供径向支撑，承受吸油产生的向内压力，又不会阻挡油液的流通。实际选型时需要注意安装边界，六角头的对边尺寸要预留足够的扳手操作空间，

　　螺纹规格要和吸油管路的接头匹配，滤筒的总长度要小于油箱最低液面到箱底的距离，保证设备运行中油液降低到最低液位时，整个滤筒仍然完全浸没在油液里，避免吸入空气。这类过滤结构的过滤精度通常适配吸油侧的需求，主要拦截100μm以上的固体颗粒，比如油箱加工残留的焊渣、切屑，密封件磨损产生的橡胶碎屑，油液氧化产生的油泥团块，既不会因为精度过高造成吸油阻力过大，又能把会损伤油泵的大颗粒杂质完全拦截。设计建模时，需要重点保证螺纹的同轴度，六角安装座的中心螺纹和滤筒的同轴度公差要控制在合理范围，避免安装后滤筒倾斜，和油箱内部的隔板、其他管路发生干涉；褶皱滤层的建模要保证每个褶皱的间距均匀，还原真实滤材的排布形态，方便后续做装配干涉检查、

　　流场仿真分析时得到准确的结果。在实际设备维护中，这类吸滤结构不需要频繁拆卸，通常在系统首次运行500小时做第一次清洗，之后每次换油时取出清洗滤层表面的杂质即可，因此结构设计上没有采用快拆结构，螺纹连接的方式虽然装拆需要扳手，但密封可靠性更高，不会因为长期浸泡在油液中出现松动脱落的问题。不同于回油过滤器的旁通阀设计，吸油侧的这类滤器通常不设置旁通，因为一旦旁通开启，未经过滤的油液直接进入油泵，会快速造成油泵磨损，因此设计时通过扩大过滤面积的方式保证足够的通流余量，即使滤层表面附着一定量的杂质，通流阻力仍然在油泵允许的吸油负压范围内。建模过程中，六角头的尺寸按照标准紧固件的对边、厚度尺寸设计，方便现场使用标准扳手操作，螺纹的牙型按照普通管螺纹的参数建模，保证和标准管接头的配合精度，滤筒的外径、长度尺寸按照通流流量需求匹配，不同流量的油泵对应不同尺寸的滤器，避免通流能力不足。整个结构没有多余的外露零件，所有棱边都做了倒角处理，安装时不会刮伤操作人员的手套，也不会刮碰油箱内部的线缆、其他元件，表面没有复杂的曲面，加工工艺性好，安装座采用六角棒料车削加工即可成型，滤筒的骨架采用薄壁圆筒冲压开孔，端盖采用冲压件压合，整体加工成本低，适合批量生产应用。
