内六角与外六角螺栓组合结构设计

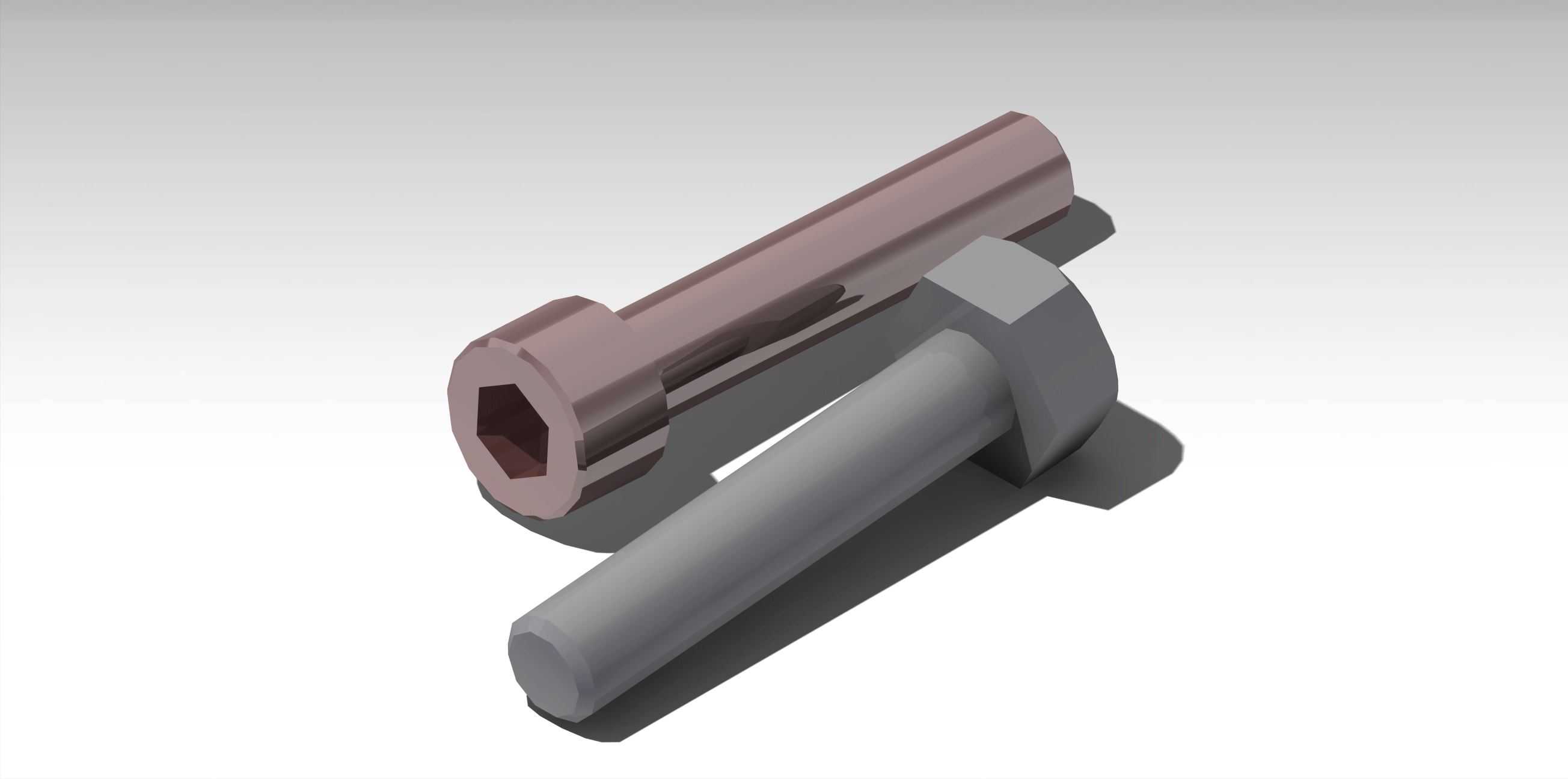

　　在各类机械装配、工装夹具搭建、自动化设备组装以及五金结构连接场景中，螺栓作为最基础的可拆卸紧固件，其结构合理性直接决定了连接节点的可靠性与装配效率。本次呈现的两款螺栓结构，分别对应内六角圆柱头与外六角头两种主流构型，覆盖了不同安装空间、扭矩要求下的紧固需求。

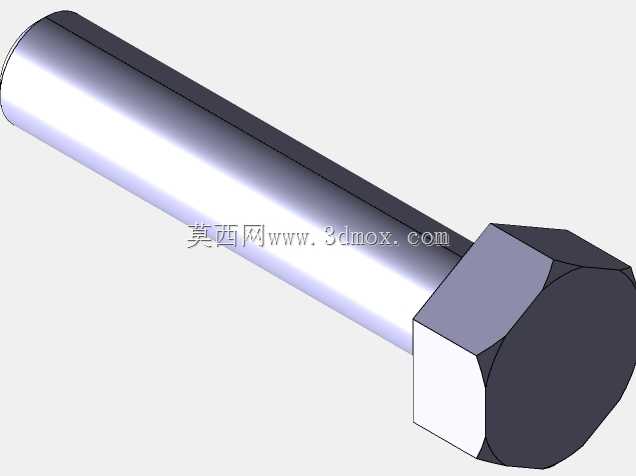

　　从实际应用场景来看，外六角螺栓的头部外侧为六方受力面，适配普通开口扳手、套筒、梅花扳手等通用工具，在设备外部、操作空间充足的连接节点中应用极广，比如型材框架的外部拼接、大型设备外壳的固定、输送线支架的连接等场景，作业人员无需特殊工具即可完成紧固与拆卸，维护便捷性较高。而内六角圆柱头螺栓的驱动结构设置在头部端面的内凹六方孔内，装配时扳手完全嵌入头部内部，螺栓头部可以完全沉埋入被连接件的沉孔内，不会突出安装平面，在空间紧凑、外观要求平整的场景下优势明显，比如精密设备的内部组件固定、模具模板的拼接、钣金外壳的暗装连接等位置，既可以避免突出的头部剐蹭周边管线或操作人员，也能让设备外表面保持整洁平整。

　　从设计思路层面拆解两款螺栓的结构逻辑，外六角螺栓的头部六方尺寸遵循通用紧固件的受力规范，六方对边尺寸与螺栓公称直径形成固定匹配比例，保证扳手施加扭矩时，头部受力面的压应力在材料许用范围内，不会出现拧滑、头部开裂的问题；头部与螺杆衔接处设置有过渡圆角，避免应力集中导致的头部断裂，螺杆部分的螺纹采用标准公制粗牙螺纹，牙型角60度，具备良好的自锁性与通用性，适配市面上绝大多数同规格螺母与预制螺纹孔。内六角圆柱头螺栓的头部外径略大于螺杆公称直径，圆柱高度满足内六方孔的深度要求，内六方孔的对边尺寸适配标准内六角扳手，孔底设置有退刀锥面，既方便加工时的刀具退刀，也能减少扳手插入时的卡滞；头部下端面与螺杆轴线保持严格垂直，保证紧固时端面与被连接件表面完全贴合，避免出现偏载导致的螺杆弯曲、预紧力不均问题。

　　在安装边界与尺寸适配方面，两款螺栓的螺杆长度可根据实际连接厚度选择，使用外六角螺栓时，需要预留扳手的操作空间，通常在螺栓头部径向需要留出至少1.5倍螺栓公称直径的空间，方便扳手卡入并完成旋转动作，被连接件的过孔直径比螺杆大0.5-1mm，方便装配时的对位调整，若配合弹垫、平垫使用，需要额外计算垫片厚度对应的螺杆有效长度，保证螺纹啮合长度达到公称直径的0.8倍以上，满足连接强度要求。使用内六角圆柱头螺栓时，需要在被连接件上预制对应尺寸的沉头孔，沉孔直径略大于螺栓头部外径，沉孔深度略大于头部高度，保证螺栓安装后头部不突出安装面，沉孔端面需要与孔轴线保持垂直，避免紧固时头部偏斜导致预紧力失效；内六角螺栓的装配仅需要轴向的扳手操作空间，径向不需要额外预留扳手摆动空间，在狭窄的设备内部、密集的安装孔位场景下，装配效率远高于外六角螺栓。

　　从功能特性来看，两款螺栓均为全牙结构设计，螺纹从螺杆尾部一直延伸到头部下方，可适配不同厚度的被连接件，也可配合螺母实现通孔连接，或者直接拧入预制螺纹孔实现盲孔连接。螺栓的杆部同轴度、头部与杆部的垂直度均满足通用紧固件的形位公差要求，装配后螺杆不会出现偏斜，保证连接节点的受力均匀，在承受振动载荷的场景下，配合防松垫圈、螺纹胶使用时，可有效避免螺纹松脱，满足长期稳定运行的设备连接需求。在进行三维建模时，两款螺栓的螺纹部分可根据实际应用场景选择简化建模或精确牙型建模，用于装配干涉检查时可采用简化的圆柱杆加螺纹装饰线的形式，减少模型数据量，提升大装配体的运行效率；用于受力仿真分析时，则需要精确绘制螺纹牙型，还原真实的螺纹啮合接触状态，保证仿真结果的准确性。
