工业电气控制操作箱体结构设计

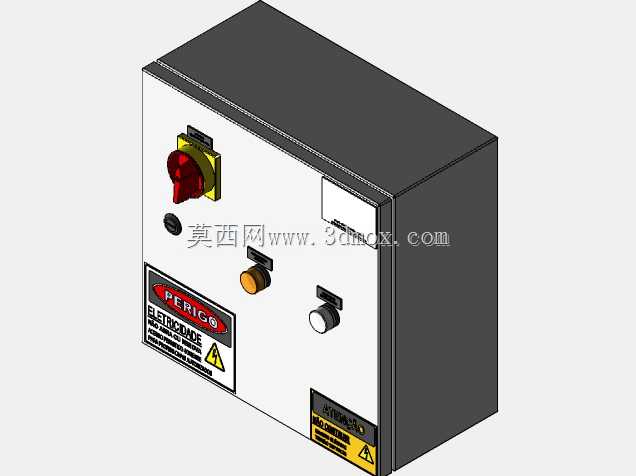

　　这款电控操作箱体的三维结构，主要面向车间现场小型设备的就近控制场景设计，日常可直接安装在生产设备旁的立柱或者设备本体侧立面，承担设备启停、模式切换、紧急断电的核心控制功能，无需操作人员往返中控室即可完成常规操作，大幅缩短设备调试、日常操作的动作路径。从结构设计逻辑来看，整体采用封闭式薄钢板折弯焊接的柜体结构，柜体侧板与背板采用一体化折弯工艺，减少拼接缝隙，既可以提升柜体整体结构强度，也能降低车间粉尘、切削液飞溅进入柜体内部的概率，适配普通机加工车间、装配工位的常规工业环境，无需额外做高等级密封处理即可满足日常使用需求。面板区域的元件布局完全遵循现场操作的人机工程逻辑，左上角位置设置带防护座的红色急停按钮，

　　按钮突出面板高度符合常规操作的按压行程，防护座可以避免日常作业过程中工具、物料磕碰导致的误触发，急停按钮旁设置小型黑色状态指示灯，可直观反馈设备主回路通电状态；面板中部偏左位置设置黄色旋钮式选择开关，用于设备手动/自动模式的切换，旋钮档位带有清晰的阻尼反馈，操作人员无需目视即可确认档位切换到位；旋钮下方依次排布橙色启动按钮、白色复位按钮，按钮间距预留足够的手指操作空间，避免相邻按钮误触。面板左侧区域预留安全警示标识的粘贴位置，标识区域做内凹处理，避免长期擦拭过程中标识磨损脱落，面板右上角预留空白铭牌安装位，可后期粘贴设备编号、回路参数等信息。柜体的安装边界设计充分考虑现场安装的通用性，背板预留四个标准挂装孔位，

　　孔位间距匹配市面通用的壁挂安装支架尺寸，既可以直接壁挂安装，也可以搭配立式支架做落地式安装；柜体内部预留足够的元件安装空间，可容纳小型断路器、接触器、接线端子排等常规低压电控元件，柜体侧边预留走线孔位，孔位可搭配橡胶护线圈保护进出线缆，避免线缆外皮被钢板切口磨损。从外形尺寸的适配性来看，整体柜体尺寸控制在单人即可搬运安装的范围，无需借助起重设备即可完成现场安装固定，柜门与柜体的连接采用隐藏式铰链，外部无突出的连接结构，既可以避免积尘，也能降低现场作业过程中钩挂衣物、工具的风险。整个结构设计没有冗余的装饰结构，所有面板元件的位置、柜体的结构形式都围绕现场操作的实用性展开，建模过程中所有元件的安装孔位、按钮的伸出高度都严格按照实物尺寸匹配，可直接用于后续的工程出图、柜体加工，也可作为同类小型电控箱设计的参考模板，调整面板元件布局后即可适配不同设备的控制需求。
