带传动送料式工业加工执行设备

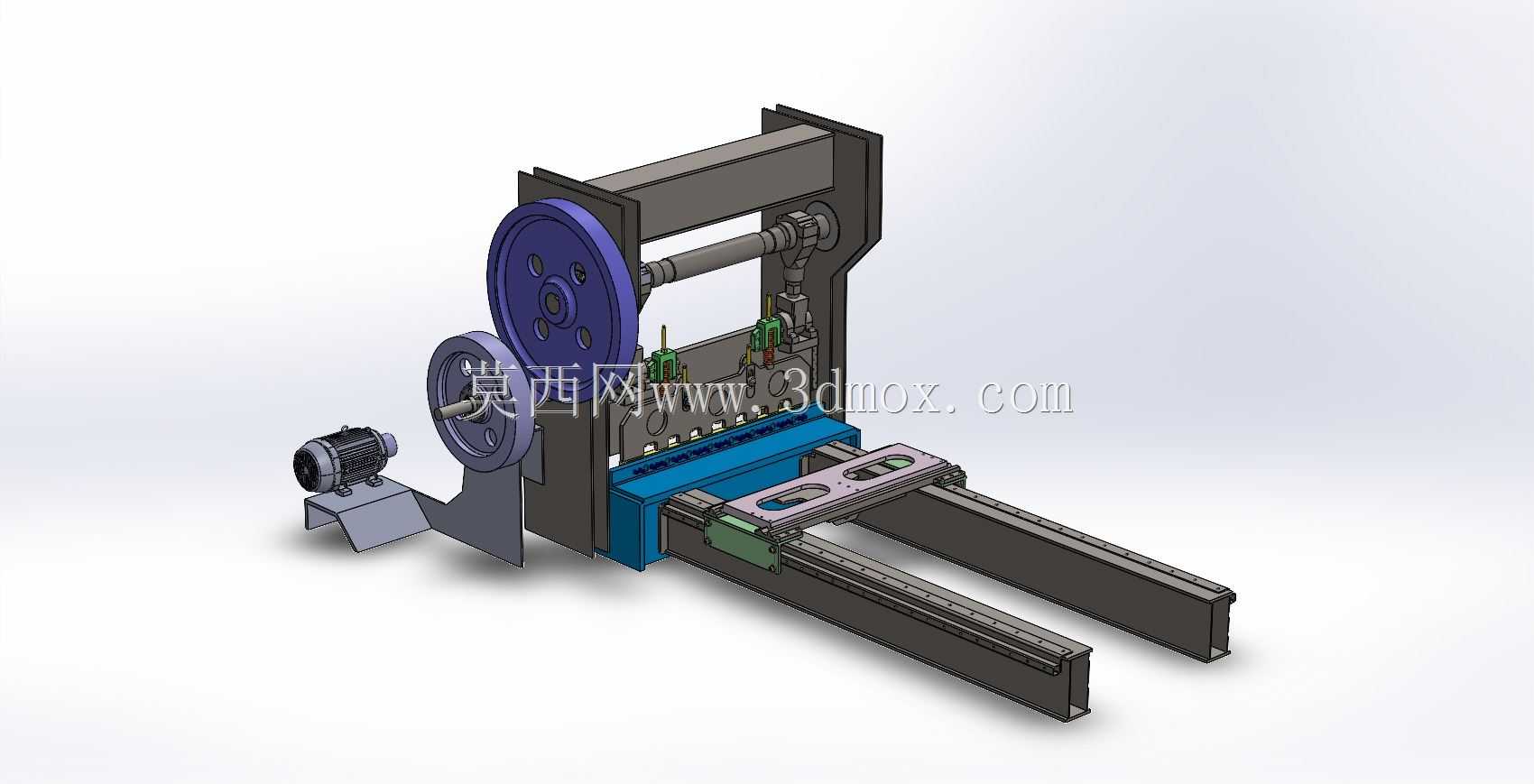

　　这套设备的结构设计围绕连续送料加工的产线需求展开，从现场适配的角度看，双平行直线导轨的送料行程预留了足够的工件装夹空间，导轨采用标准重载线性滑轨选型，安装基面做了铣平处理，能保证滑台移动过程中的直线度误差控制在每米0.02mm以内，适配金属薄片、小型注塑件等多种工件的步进送料需求，在3C零部件加工、小五金冲压辅助、传感器元件装配等场景都能适配。设备的动力传递路径做了分级设计，主驱动电机通过皮带轮组实现一级减速，大直径带轮搭配V带传动，既能缓冲启动瞬间的冲击载荷，也能通过带轮的直径比匹配合理的主轴转速，避免电机直接带载启动出现的过载问题，带轮外侧预留了防护罩安装位，实际投产时加装钣金护罩就能满足车间安全防护规范。

　　主机架采用C型开式结构设计，这种结构的优势在于工件上下料的操作空间充足，操作人员从正面、侧面都能完成工件装夹，不会被框架结构干涉，机架的立柱和横梁采用厚钢板焊接后做时效处理，消除焊接内应力，避免长期运行出现结构变形，影响加工工位的定位精度。中间的执行工位预留了多组安装接口，可以根据实际加工需求加装冲压头、点胶阀、检测探针等不同执行元件，工位下方的蓝色基座做了等高垫铁设计，能调整执行端的安装高度，适配不同厚度的工件加工需求，基座上的定位销孔按照标准孔距设计，更换不同工装时不需要重新配打孔位，能缩短产线换型的调整时间。送料滑台的台面做了T型槽和长圆孔设计，装夹工件时可以通过T型螺栓快速固定夹具，

　　长圆孔的调节范围覆盖了常见小型工件的装夹尺寸，不需要额外制作过渡连接板，滑台的驱动端和传动带做了快拆连接结构，后期维护更换皮带时不需要拆解整个导轨组件，能减少设备停机维护的时间。从安装边界来看，设备的整体占地宽度控制在1.2米以内，长度方向随送料行程可做模块化拓展，基础安装只需要在地面打四个膨胀螺栓固定机架底脚即可，不需要做特殊的混凝土地基，适配中小型加工车间的场地条件，设备的电机接线端预留在机架侧方，布线时可以沿机架侧面的线槽走线，避免线缆外露被运动部件剐蹭。设计过程中对运动部件的干涉做了全行程校验，皮带轮运转时和机架立柱的间隙预留了15mm以上，送料滑台移动到前后极限位置时，和机架、执行工位的安全距离都满足机械安全设计规范，

　　不会出现运动碰撞的问题，所有转动部位的轴端都做了倒角处理，装配时不会刮伤操作人员，也方便轴承、带轮等零件的压装。这套结构没有做过度的冗余设计，所有零部件都选用市场上通用的标准件，皮带、轴承、导轨等易损件都能在常规五金渠道采购，后期运维成本较低，同时整体结构的刚性经过有限元校核，在满负载送料、执行端施加额定工作压力的情况下，机架的最大变形量不超过0.05mm，能满足常规精密加工的精度要求。
