八工位四十毫米孔径液压钻孔数控装备

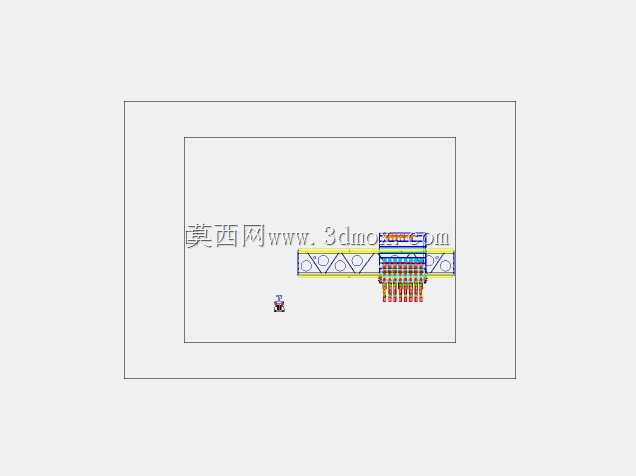

该装备面向批量孔加工场景设计，核心用于在地下室构件、型材或平板类工件上完成直径40毫米孔的钻削作业，八轴并列布置使一次进给即可同步完成八个孔位加工，在钢结构连接件、液压阀块预制孔、设备底座安装孔以及建筑预埋板加工中能够显著减少逐孔定位的辅助时间。实际产线布局时，需要优先核对工件输送方向与钻轴间距的匹配关系；多轴箱输出端沿横向成排分布，各钻头轴线平行度直接影响孔位同轴与内壁质量，因此建模时将主轴支座、导向套支架与床身导轨的结合面作为关键装配基准。液压进给单元承担钻削过程中的推力输出，相比纯伺服进给，在大直径、连续重切削工况下推力更稳定，也便于通过压力阀调节快进、工进与快退的动作节奏。结构上，执行端包含可升降的多轴动力头、工件定位靠山以及排屑空间；侧面预留的液压管路和电气走线槽在三维模型中均按实际走向表达，避免现场安装后与工件吊运动作发生干涉。设计思路并非追求通用加工中心的复杂换刀能力，而是把单一钻孔工序做到高效率与高一致性：夹具只需限制工件垂直与水平方向的主要自由度，靠山保证首件孔边距，后续批次重复装夹即可快速复位。安装边界方面，设备主体呈长条形布局，钻削区域下方需留出容屑和检修空间，后侧要保证液压站、阀组与管线的维护距离，操作侧则需保留上下料与目视观察钻头状态的位置。对结构工程师而言，这类模型的价值在于可直接检查多轴箱与床身立柱的连接刚度、导向套与钻头的对中关系，以及液压执行件在全行程内是否与夹具、工件轮廓产生干涉；选型时可结合工件厚度、材料硬度和节拍要求，进一步确认进给行程、主轴转速范围与排屑方式。
