节距6英寸14齿双段式输送链轮结构

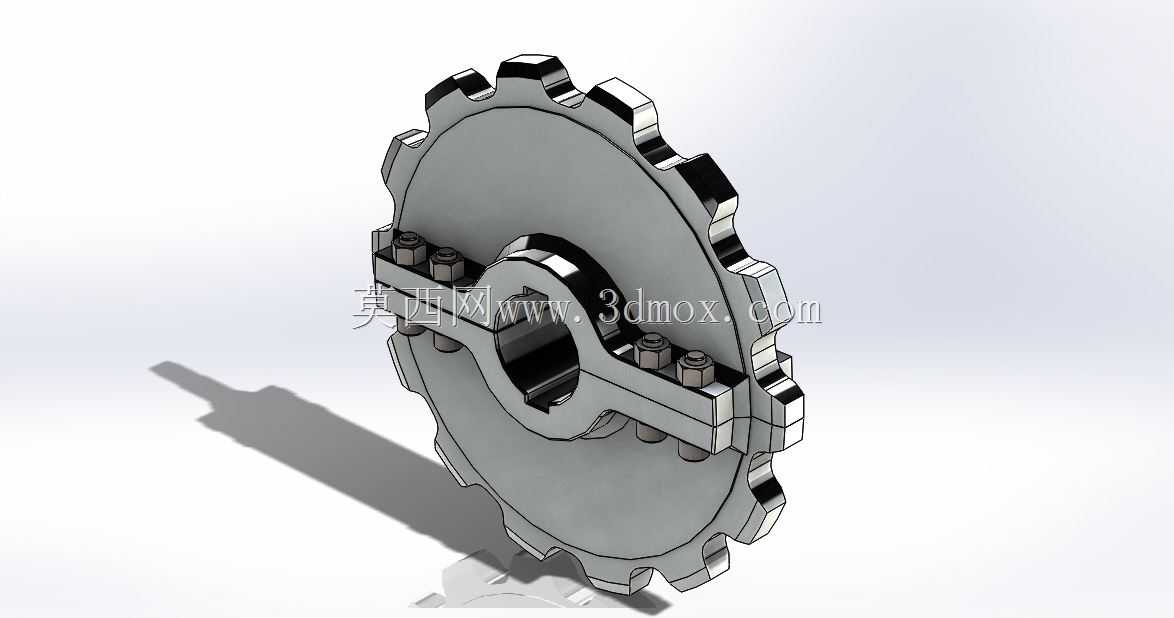

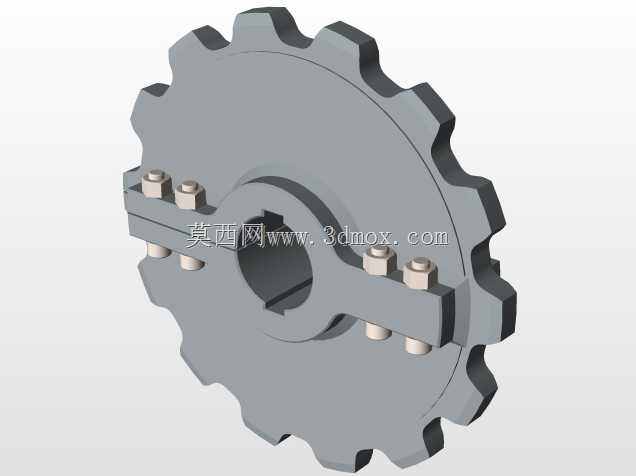

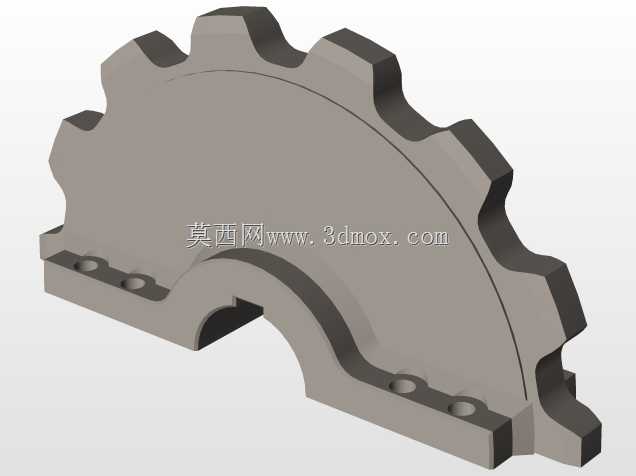

　　这款双段式链轮主要适配节距6英寸的输送链条，14齿的齿形设计针对重载输送工况做了啮合优化，日常多应用在矿山输送线、重型物料分拣线、大型仓储输送设备的动力传递环节，承担链条啮合驱动、传递扭矩带动链条及上部载具移动的作用。从结构设计来看，采用分体夹紧式轮毂结构，轮毂与轮盘通过对称布置的螺栓组实现锁紧固定，这种设计的优势在于现场安装时无需拆解整条输送链条，只需将轮毂沿轴的开口处卡入预装的传动轴，再拧紧锁紧螺栓即可完成链轮的轴向与周向固定，大幅缩短产线停机维护的更换时长，尤其适合长距离输送线这类不便拆解链条的使用场景。齿形部分采用渐开线齿廓修形处理，每个齿的啮合面都做了倒角过渡，避免链条滚子进入啮合时出现卡滞、硬冲击的问题，

　　能有效降低链传动过程中的多边形效应带来的振动，在低速重载工况下可减少15%左右的啮合冲击噪音，同时延长链条滚子的使用寿命。轮盘主体采用对称式双挡边结构，两侧的挡边高度略高于链条侧板的运行高度，可防止链条在高速运行或负载偏移时出现脱链故障，即使输送过程中物料偏载导致链条出现小幅横向窜动，挡边也能将链条限制在啮合范围内，避免设备故障停机。安装边界方面，中心轴孔为键槽配合结构，适配标准平键传递扭矩，轮毂的夹紧开口间隙设计为3mm，可适配轴径公差在h7范围内的传动轴，安装时螺栓的预紧扭矩需控制在对应螺栓等级的推荐值范围内，避免夹紧力过大导致轮毂变形或夹紧力不足出现链轮与轴的相对转动。轮盘的齿顶圆、分度圆尺寸严格匹配对应节距链条的啮合参数，

　　安装时需保证两配对链轮的共面度误差不超过2mm，否则会加剧链条与齿侧的偏磨，大幅缩短传动副的使用寿命。从实际使用场景来看，这类链轮常替代传统整体式焊接链轮，用在输送线的驱动端与张紧端，尤其是在冶金、建材、粮食加工等行业的重型输送设备上，分体式结构的维护优势十分明显，以往更换整体链轮需要拆解链条、挪开相邻设备部件，往往需要数小时的停机时间，而这款分体结构只需松开螺栓即可完成更换，维护效率提升明显。设计过程中针对齿根部位做了应力强化处理，齿根的过渡圆角采用大圆弧设计，避免应力集中导致重载下齿根断裂，螺栓连接位置的沉孔深度做了精准控制，保证螺栓拧紧后头部不超出轮毂外圆面，避免运转过程中与周边护罩、机架部件发生干涉。链轮的整体动平衡等级按照G6.3级做了控制，在额定转速下运转不会出现明显的径向跳动，保证输送线运行的平稳性，减少链条的脉动冲击。
