车载式道路行道树修剪作业装置

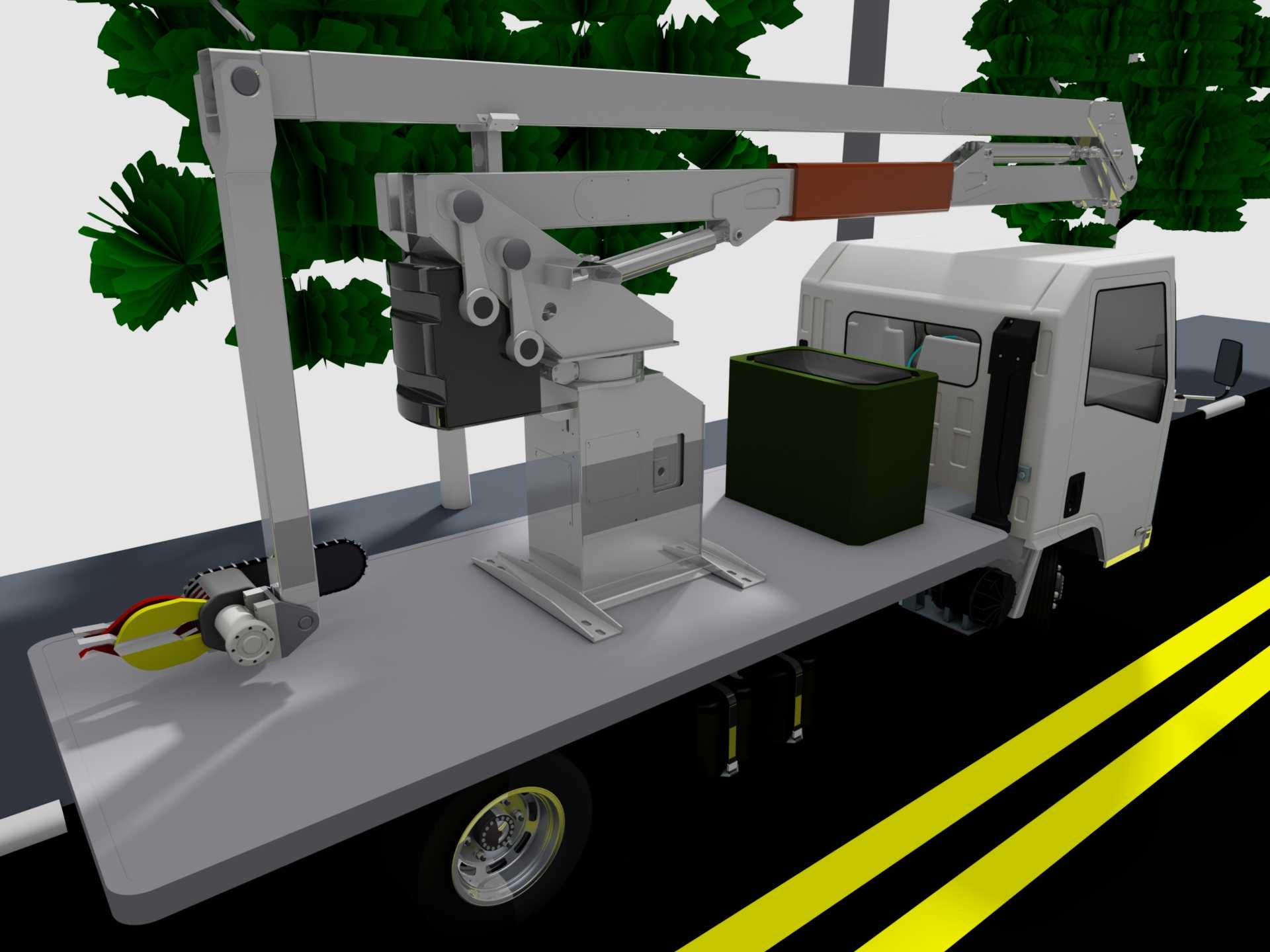

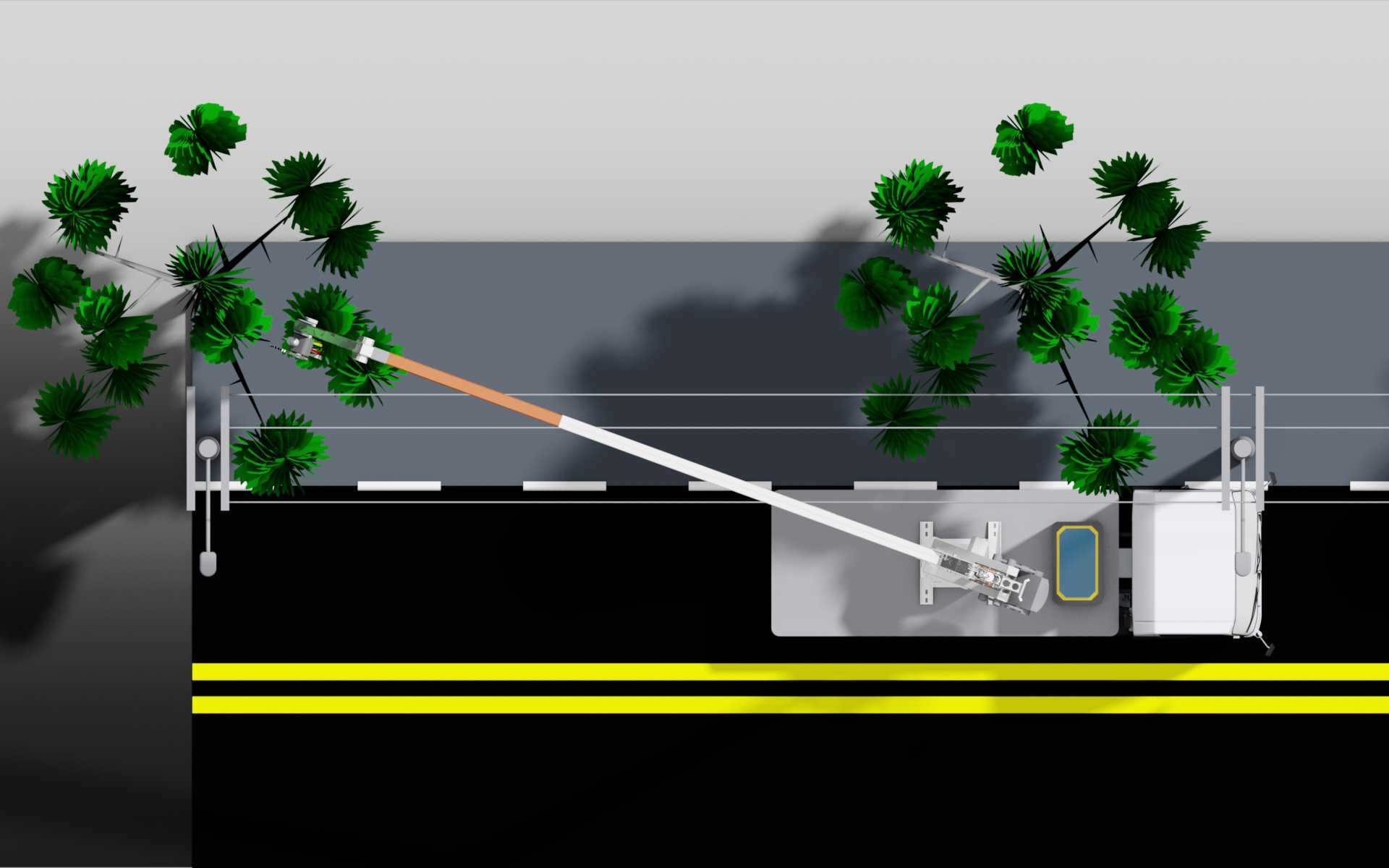

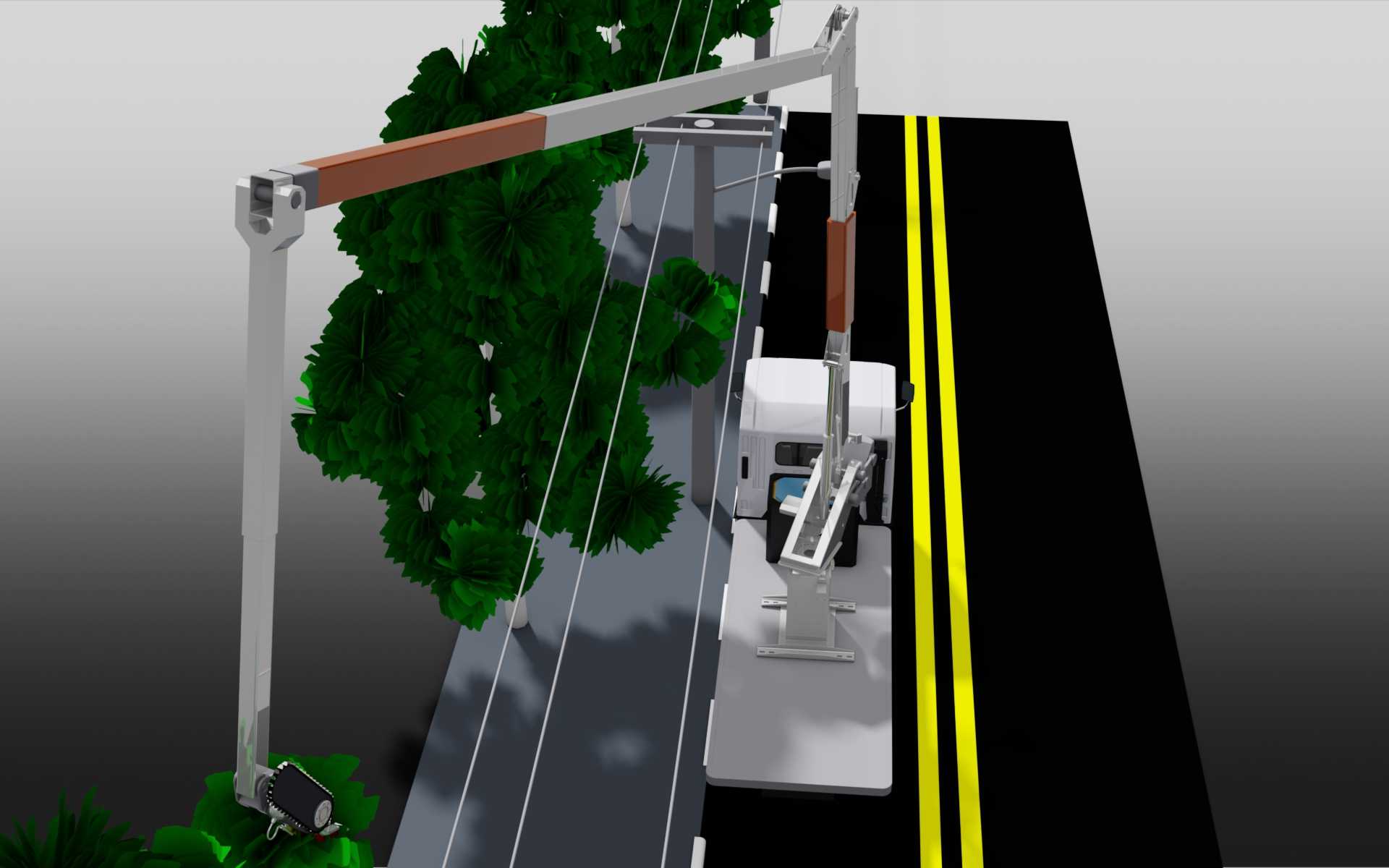

　　这套车载式修剪装置主要面向城市市政道路、城郊公路的行道树常态化养护场景，日常作业中可覆盖双向两车道及以上等级道路的路侧绿带修剪需求，作业时无需完全封闭车道，仅需在作业侧预留安全警示距离即可开展连续作业，相比传统人工持油锯登高修剪的模式，作业效率可提升4至6倍，同时规避了高空作业人员坠落、临路作业被通行车辆剐蹭的安全风险。整套装置搭载于常规轻卡二类底盘之上，底盘上装部分集成了可回转的立柱基座、多节折叠伸缩臂架以及末端修剪执行单元，臂架采用变截面箱型焊接结构，在保证整体刚性的前提下尽可能降低自重，避免长期重载作业导致底盘钢板弹簧出现不可逆的塑性变形。臂架的水平伸展最大覆盖范围可延伸至路侧距车身外缘3.8米的位置，

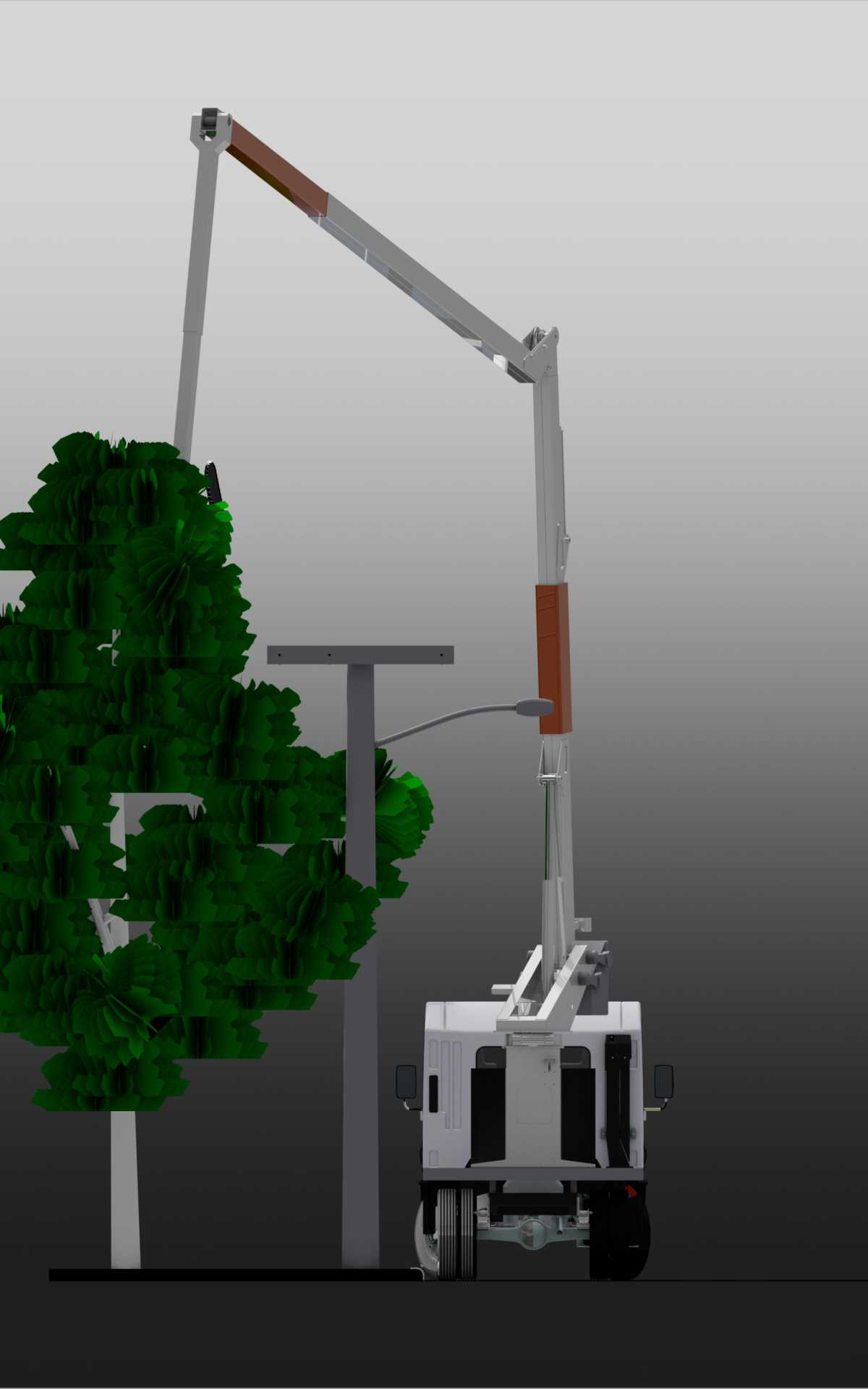

　　垂直作业高度覆盖地面以上1.2米至7.6米区间，可适配多数城市主干道悬铃木、香樟、国槐等常见行道树的冠幅修剪需求，作业时可根据树冠的实际生长形态调整臂架的伸展角度与长度，无需频繁挪动车辆位置即可完成单株树木三个立面的修剪作业。末端修剪执行单元采用回转式切割结构，切割刀片采用高碳钢淬火处理，可应对直径3厘米以内的活体枝条切割，切割下来的枝条会顺着臂架旁设置的导料槽滑落到车载集料仓内，避免枝条掉落至行车道引发行驶车辆爆胎、剐蹭等事故。设计阶段针对臂架的受力边界做了多工况校核，重点验证了臂架全伸状态下遭遇六级横向侧风时的结构形变，将臂架末端的最大摆幅控制在15厘米以内，保证切割作业的切口平整度，避免因臂架抖动导致枝条撕裂、

　　树皮大面积破损影响树木后续生长。臂架的回转支承安装在底盘副梁的中心位置，副梁与底盘主纵梁采用U型螺栓加止推板的连接方式，可将作业时的偏载力矩均匀分散到整个底盘框架上，避免局部应力集中导致纵梁开裂。整套装置的液压管路沿臂架内侧的走线槽布置，管路外侧加装了高密度聚乙烯防护套，避免作业过程中飞溅的树枝碎屑、路面碎石打穿管路引发液压油泄漏。操作工位设置在底盘后部的操作平台上，操作人员可直接观察到修剪位置的实际情况，操作手柄采用比例阀控制，臂架的伸展、回转、末端切割头的角度调整都可实现无级调速，针对靠近高压线缆、交通标识牌的作业位置，可微调臂架移动速度，精准控制切割边界，避免误切线缆、标识牌引发次生事故。日常转场行驶时，

　　整套臂架可折叠收放在车厢上方的固定支架上，收放后的整体外廓尺寸符合道路车辆外廓尺寸限值要求，无需办理超限运输许可即可在各类城市道路、公路上正常通行。针对老城区狭窄道路的作业场景，臂架还设置了短臂作业模式，拆除最末节延长臂后，可在宽度不足6米的狭窄街巷内完成路侧树木的修剪作业，适配不同等级道路的养护需求。切割头的连接法兰采用快拆结构，可根据作业需求更换不同规格的切割组件，除了常规的枝条修剪外，更换平切刀头后还可完成绿篱的平剪、造型修剪作业，提升设备的综合利用率。液压系统的散热单元独立设置在车厢侧部，可满足夏季高温环境下连续8小时作业的散热需求，避免液压油温度过高导致的密封件老化加速、动作迟滞等问题。
