10W工业LED工作灯结构设计

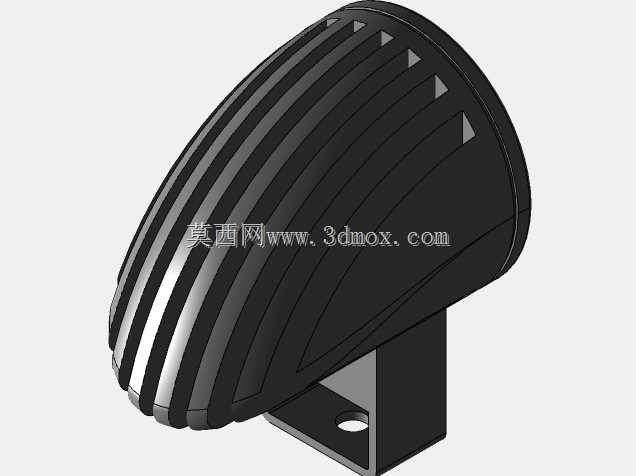

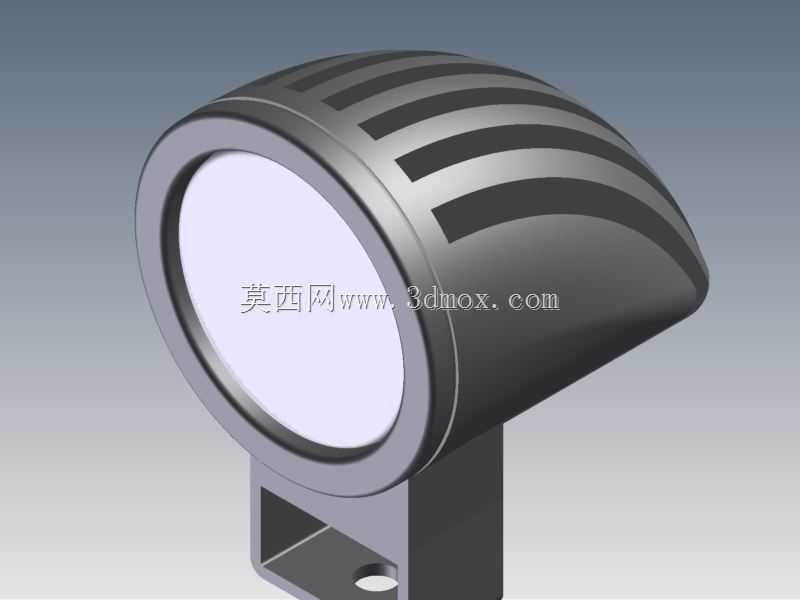

　　这款10W规格的LED工作灯，在工业现场的设备配套、工位局部照明场景中有着非常广泛的适配性，不管是中小型加工设备的操作区补光，还是检修工位的定向照明，都能满足实际使用需求。从结构设计来看，灯体外壳采用带横向散热筋的弧形造型，并非单纯的外观装饰，这些凸起的筋条直接增大了灯体与空气的接触面积，在LED光源长时间满功率工作时，能通过自然对流将灯珠产生的热量快速导出，避免灯珠结温过高导致光衰过快，有效延长光源的实际使用寿命。灯头正面的环形边框做了加厚处理，边缘做了圆弧过渡，既可以在轻微磕碰时保护内部的透光镜片与LED灯板，也能避免安装、维护过程中尖锐边角划伤操作人员。

　　灯体下方的安装支座采用带安装孔的L型结构，安装面预留的通孔可以适配常用的螺栓规格，既可以直接固定在设备的金属机架平面上，也能搭配万向支架调整照射角度，安装边界的设计充分考虑了工业现场的复杂安装条件，不需要额外加工复杂的适配结构就能完成固定。灯体与支座的连接部位做了限位结构，调整照射角度时可以在一定范围内任意悬停，不会因为设备运行产生的振动出现角度偏移，保证照明区域始终对准需要操作的工位。

　　从功能特性上看，这款工作灯的出光角度经过优化，光线投射到工作面时照度均匀，不会出现中心过亮边缘过暗的情况，长时间在该照明下操作设备也不容易产生视觉疲劳。外壳的密封结构做了贴合设计，可以阻挡加工现场的切削液飞溅、金属粉尘进入灯体内部，适配多粉尘、有少量液体飞溅的工业加工环境，不需要频繁拆解清理内部积尘。透光镜片采用耐冲击的透明材质，即使现场有细小金属碎屑飞溅，也不容易出现镜片碎裂的情况，降低日常使用的维护成本。

　　设计过程中，首先围绕10W LED灯板的散热需求确定了灯体的基本外形尺寸，在保证散热面积足够的前提下，尽可能压缩灯体的整体体积，避免灯体过大占用过多设备安装空间，或是突出机架过多容易被工件碰撞。灯体内部的灯板固定位做了定位凸台，组装时不需要额外调整位置就能保证灯板与镜片的同轴度，提升组装效率。接线部位的走线槽隐藏在支座内部，既可以保护电源线不被外物剐蹭破损，也能让整体外观更加简洁，避免明线杂乱堆积在设备表面。

　　在实际选型适配时，这款工作灯可以直接替换传统的卤素工作灯，功耗仅为同亮度卤素灯的五分之一左右，长期使用的能耗成本更低，而且LED光源的使用寿命远长于卤素灯泡，减少了更换灯泡的停机维护时间。安装时需要注意保证安装面的平面度，避免螺栓锁紧时支座出现变形影响角度调节的阻尼手感，接线时要做好接线端的绝缘处理，避免设备漏电时出现安全隐患。日常维护只需要定期擦拭镜片表面的积尘与油污，就能保证出光效率，不需要复杂的保养流程。

　　从结构建模的角度来看，这款工作灯的各个零件拆分符合实际加工工艺，外壳的散热筋结构可以通过压铸一次成型，不需要后续额外的机加工工序，有效控制零件的加工成本。支座的安装孔位公差设计合理，既能保证螺栓顺利穿过，也不会因为间隙过大导致安装后出现松动。灯头的密封圈槽尺寸与常用的O型圈规格匹配，不需要定制特殊规格的密封件，后期维护更换配件非常方便。整体结构没有复杂的异形曲面，各个零件的拔模角度都符合压铸、注塑的工艺要求，不会出现生产时无法脱模的问题，从设计端就兼顾了生产制造的可行性，不会出现建模结构好看但无法批量生产的问题。
