拉绳式直线位移检测编码器结构设计

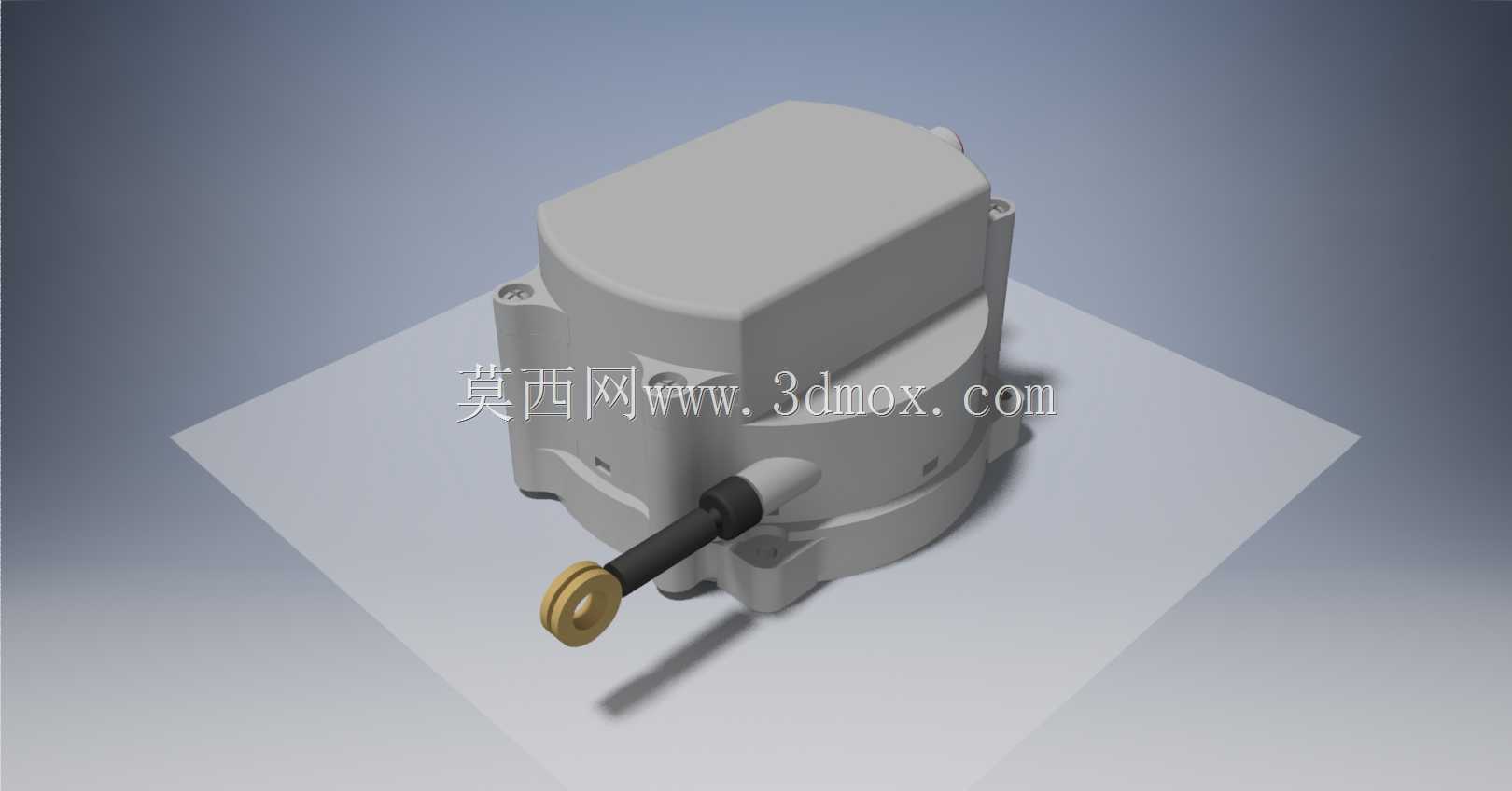

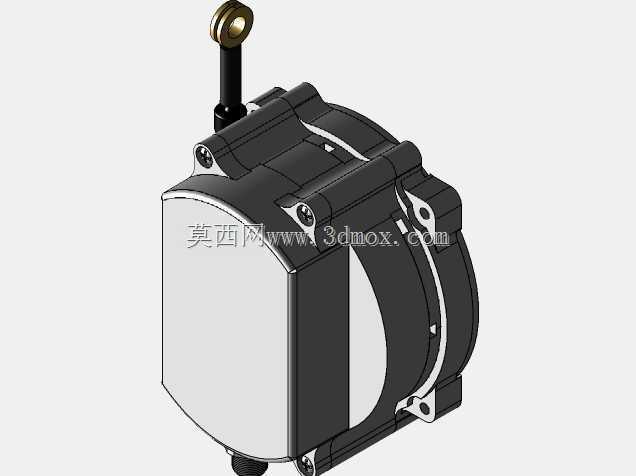

　　这款拉绳结构的线性位移检测部件，常被集成在各类需要直线位置反馈的工业设备场景中，比如液压油缸行程检测、仓储升降设备的位置校准、工程车辆支腿伸出量监测、自动化生产线的滑台位移闭环控制等场景，相比光电式无接触直线位移检测方案，它对安装面的平行度公差容忍度更高，在存在小幅振动、粉尘的工业现场环境下，适配性更强，不需要额外做复杂的防护安装支架就能稳定工作。从结构设计逻辑来看，整个部件采用上下分体式的壳体设计，下半部分为圆柱形腔体，用来容纳内部的卷簧、绕线轮以及信号采集模组，上半部分为近似方形的端盖结构，既可以容纳内部电路板的冗余安装空间，也能在壳体外侧预留足够的安装固定孔位，安装时不需要额外设计转接抱箍，

　　直接通过壳体上的预留孔就能锁附在设备的固定基准面上。出线端采用侧出式的硬质导向结构，拉绳从导向套中伸出，端部配有金属拉环，用来和被测运动部件做刚性连接，导向套的长度经过设计，能够保证拉绳在拉出的全行程范围内，不会和出线口边缘产生剐蹭磨损，同时导向套内部嵌有耐磨衬套，长期往复运动也不会因为磨损失去导向精度。内部的卷簧采用恒力矩设计，能够保证拉绳在全行程拉出和收回过程中，始终保持合适的张紧力，不会因为张紧力过大导致拉绳疲劳断裂，也不会因为张紧力不足出现拉绳松弛、测量数据跳变的问题，绕线轮的排线结构经过优化，拉绳在收卷过程中会均匀排布在轮槽内，不会出现叠线、乱线导致的测量误差。从安装边界尺寸来看，整个壳体的最大径向尺寸控制在较小范围内，

　　圆柱形腔体的直径适配多数工业设备的预留安装空间，方形端盖的边角做了圆弧过渡，不会在安装时和周边的管线、结构件产生干涉，侧出的导向套长度经过核算，不会超出常规安装位的空间边界，拉绳的拉出方向可以根据实际安装需求做小角度调整，不需要严格和被测位移方向保持绝对同轴，允许一定范围内的偏角安装，大幅降低了现场安装的调试难度。在功能实现上，这款部件通过拉绳的直线伸缩运动，带动内部绕线轮转动，再通过转轴端的信号采集元件将转动量转换为对应的直线位移电信号，能够实时输出被测部件的当前位置数据，给设备的控制系统提供精准的位置反馈，支持设备做闭环位置控制，比如在升降设备中可以用来判断当前平台所处的高度位置，触发对应的减速、停止限位信号，

　　在工程机械的支腿结构中，可以实时检测支腿的伸出长度，为整车的调平计算提供数据支撑。壳体的密封结构做了适配设计，上下壳体的结合面预留有密封槽，可以安装橡胶密封圈，出线端的导向套和壳体结合处也做了密封处理，能够阻挡工业现场的粉尘、水汽进入壳体内部，保护内部的精密信号采集元件和卷簧结构，延长部件的使用寿命。拉绳本身采用多股不锈钢丝绞合而成，外部包覆耐磨涂层，既具备足够的抗拉强度，能够承受往复运动的拉力负载，也具备较好的抗疲劳性能，长期往复伸缩不会出现断丝、拉长变形的问题，端部的金属拉环采用压接工艺和拉绳固定，连接强度可靠，不会在使用过程中出现拉环脱落的问题。在做三维结构建模的时候，需要重点关注内部卷簧的安装空间预留，绕线轮的转动间隙控制，以及出线导向套的同轴度公差，这些尺寸如果出现偏差，很容易导致拉绳收卷卡滞、测量精度超差的问题，同时壳体上的安装孔位位置需要和常见的工业安装标准适配，保证用户在替换同类型部件的时候，不需要重新打孔修改安装结构。另外在设计的时候还要考虑拉绳收回时的缓冲结构，避免拉绳快速收回时，端部拉环直接撞击导向套产生冲击，损坏内部的结构件，通常会在绕线轮的端部设置阻尼结构，让拉绳收回的末段速度放缓，降低冲击带来的结构损伤。
