便携式水平角度坡度测量测斜工具结构

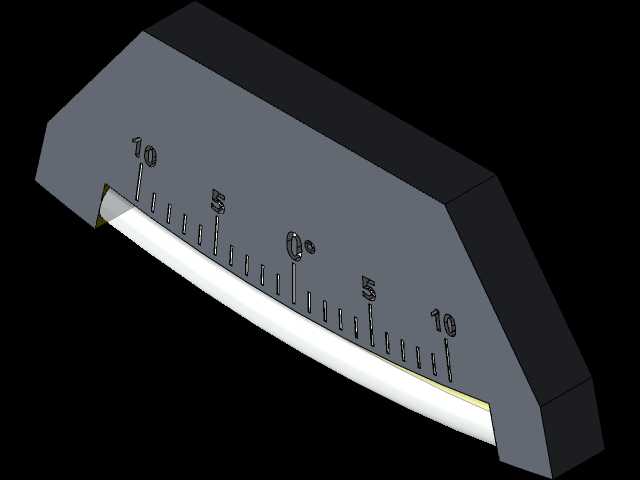

　　在现场设备安装找平、小型工装调试、简易坡度核验这类不需要高精度电子测斜设备的作业场景里，这类机械式水平测斜工具的使用频率一直不低，相比电子数显类测斜设备，它没有供电需求，也不存在传感器漂移需要定期校准的问题，在车间临时核验、户外粗测作业中可靠性更强。从结构设计来看，这款测斜工具采用一体化楔形主体结构，主体采用耐磨工程塑料或轻质铝合金材质加工，整体做了倒角钝化处理，避免现场使用时刮伤操作人员或磕碰工件表面，主体下部开有通长的弧形安装槽，槽内嵌入带刻度标识的弧形刻度板，刻度板中心位置为0度基准位，向两侧对称延伸标注5度、10度刻度区间，每1度间隔设置细分刻度线，刻度采用蚀刻填漆工艺制作，长期摩擦使用也不会出现标识脱落的问题。

　　弧形槽内配套的是带配重的水平指示组件，依靠重力自然保持铅垂状态，当测斜工具的底面贴合在被测表面时，指示件会随被测面的倾斜角度相对刻度板产生偏移，直接读取指示件对齐的刻度值就能得到被测面的倾斜坡度，读数逻辑直观，不需要操作人员进行额外的换算，哪怕是没有经过专业测量培训的现场作业人员，也能快速上手完成读数操作。从安装边界和外形尺寸来看，这款测斜工具整体长度控制在150毫米左右，主体宽度在40毫米上下，整体厚度不超过30毫米，重量控制在200克以内，操作人员可以直接放在工作服口袋里随身携带，不需要额外配置防护收纳箱，适合在多工位流转、户外管线铺设、小型设备安装找坡这类需要频繁移动测量点位的场景使用。

　　设计过程中重点考虑了现场使用的容错性，测斜工具的底面做了精磨处理，平面度控制在0.02毫米以内，保证和被测面贴合时不会因为底面翘曲产生测量误差，弧形刻度板的安装位置做了定位销限位，装配后不需要反复调整刻度基准，生产装配效率更高，同时配重指示件的转动轴采用小间隙配合，既保证转动灵活无卡滞，又不会因为间隙过大产生晃动导致读数偏差，在0-10度的常用测量区间内，测量误差可以控制在0.5度以内，完全满足现场粗测、安装找坡的精度需求。

　　不同于专业电子测斜仪需要定期校准、怕摔怕潮的特性，这款机械式测斜工具没有精密电子元件，日常使用不需要特殊维护，哪怕掉落在水泥地面、接触少量切削液或粉尘，也不会影响正常使用，在机械加工车间工件装夹找正、钢结构安装临时坡度核验、仓储货架安装调平、小型输送线铺设找坡等场景中，都能发挥实用价值。结构建模过程中，需要重点关注弧形刻度板的弧度圆心与指示件转动轴的同轴度，这是保证读数准确的核心尺寸，建模时要将转动轴的轴线与刻度板圆弧中心做重合约束，同时刻度线的标注要对应实际倾斜角度的换算关系，避免出现刻度标识与实际角度不匹配的问题；主体下部的弧形槽宽度要和指示件的厚度做合理间隙配合，单边间隙控制在0.5毫米左右，既避免指示件转动时和槽壁产生摩擦，又不会因为间隙过大导致指示件产生横向窜动影响读数。另外，主体的楔形外形设计并不是单纯为了美观，上窄下宽的结构可以降低整体重心，放在倾斜面上时不容易滑落，两侧的斜切边也方便操作人员拿取，不会因为棱角过于方正硌手，底部测量面的边缘做了0.5毫米的倒角，避免长期使用后底面边缘磕碰产生毛刺，影响和被测面的贴合效果。
