板式安装双向液压平衡阀组结构

项目分类:阀门 发布时间:2022-03-03 ID:568241
  • 板式安装双向液压平衡阀组结构
  • 板式安装双向液压平衡阀组结构

  在行走机械液压系统、工程机械执行元件控制回路、工业液压站的负载保持工况里,平衡阀是避免负载失速下滑、消除执行元件运行负压、锁定负载位置的核心控制元件,这款板式安装的平衡阀组,就是针对集成安装空间受限、双回路同步控制需求开发的集成式阀件。从实际应用场景来看,这类阀组常配套在小型挖掘机斗杆回路、高空作业平台支腿锁紧回路、叉车起升油缸控制回路、机床夹具保压回路中使用,区别于管式连接的平衡阀,它不需要在阀件外部布置大量过渡油管与管接头,能大幅减少管路泄漏点,压缩液压系统的整体安装空间。

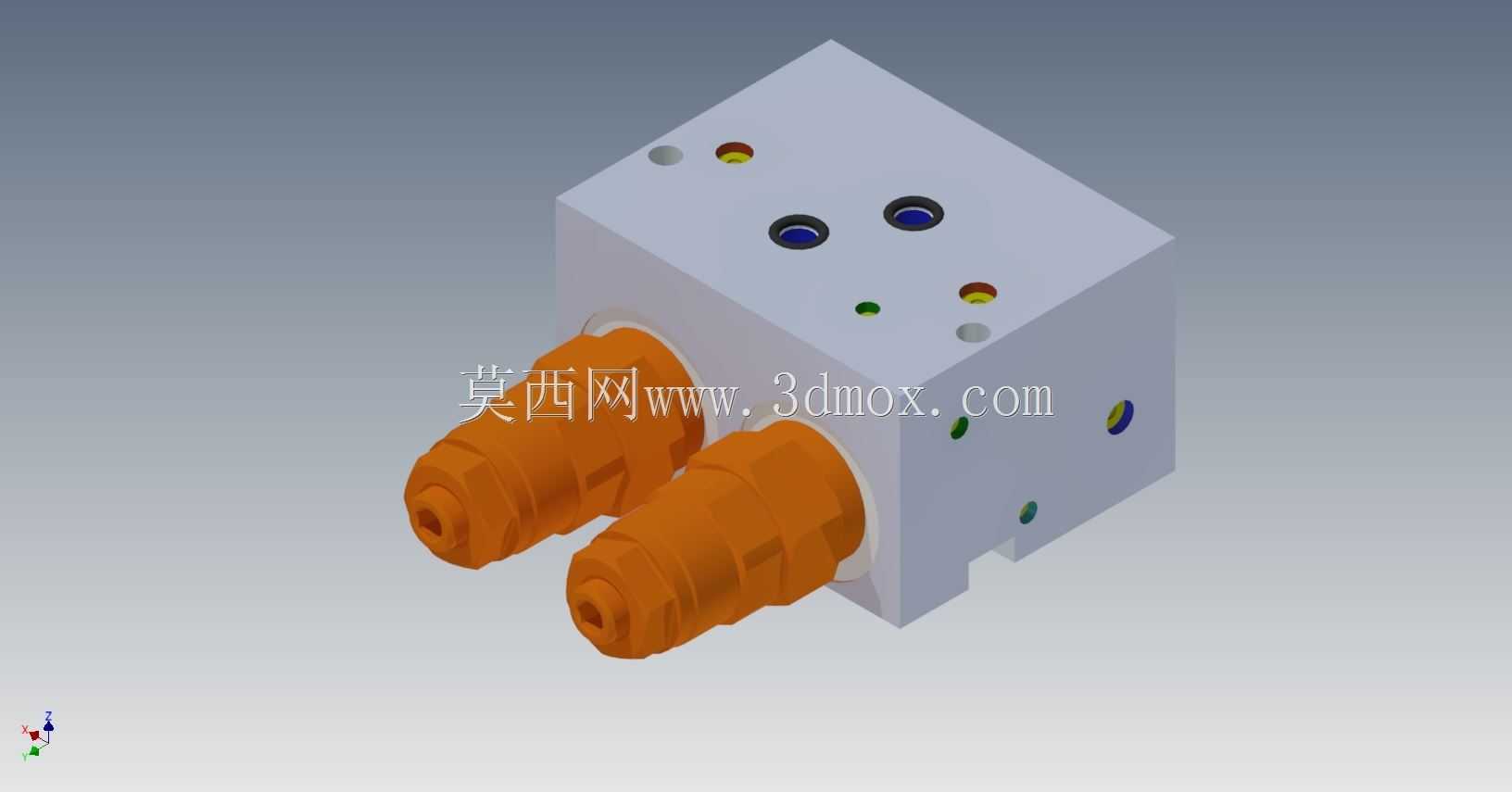

  从功能特性上看,这款阀组集成了两个插装式平衡阀阀芯,共用一个锻造铝合金阀块本体,可同时对两组液压执行元件进行独立的负载控制,也可通过阀块内部的油道连通实现双缸同步回路的平衡控制。阀块顶面加工的各油口,分别对应进油、回油、工作油口与控制油口,油口采用标准公制内螺纹连接,可直接与设备阀台的油路板对接,也可通过过渡接头连接外部液压管路。阀块上预留的多个小型工艺孔,是加工内部油道时的工艺封堵位置,部分孔位集成了单向阀与阻尼塞结构,可根据实际工况调整控制油的响应速度,避免平衡阀开启时出现压力冲击导致执行元件抖动。

  设计思路上,这款阀组采用了插装阀集成化设计逻辑,没有采用传统的叠加阀堆叠结构,而是将两个平衡阀阀芯直接插装在阀块本体的加工孔内,通过阀块内部的交叉油道实现油路连通,相比叠加式结构,阀组的整体厚度减少了近40%,重量降低30%左右,非常适合安装在移动设备的臂架、回转平台这类对安装重量与空间有严格限制的位置。阀块本体的材料选用6061锻造铝合金,表面做硬质阳极氧化处理,既保证了油道的耐压强度,也能适应户外潮湿、多粉尘的工作环境,避免阀块表面锈蚀。插装阀芯采用硬质合金密封面,配合丁腈橡胶密封圈,可在31.5MPa的额定工作压力下长期无泄漏工作,控制油的开启压力设置为标准的3MPa,可适配绝大多数常规液压系统的控制压力等级,不需要额外增加控制油减压阀。

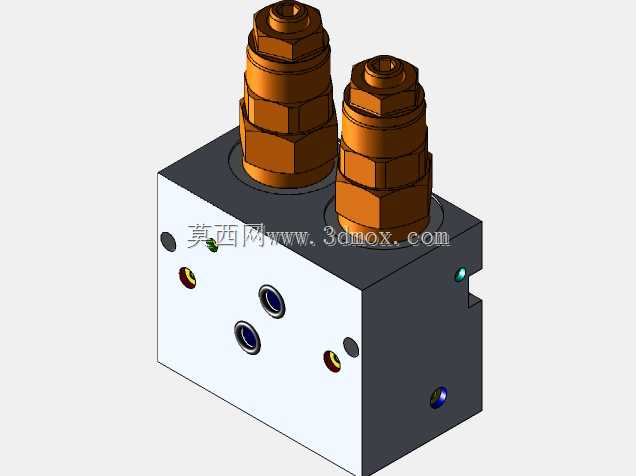

  从外形尺寸与安装边界来看,这款阀组的本体为规则长方体结构,两个插装阀芯从阀块的同一侧伸出,伸出部分为圆柱形调节端,外部带有防护帽,可在现场调试时通过调节端调整平衡阀的开启压力与溢流压力,适配不同重量的负载需求。阀块的安装面为精加工平面,平面度控制在0.02mm以内,安装面加工有四个标准安装沉孔,可通过内六角螺栓直接固定在设备的安装板或油路块上,安装时不需要额外加装过渡连接板,安装孔的位置尺寸符合ISO标准液压阀安装界面规范,可直接替换同规格的其他品牌板式平衡阀组。设计时特意将两个阀芯的伸出长度控制在一致尺寸,调节端的旋转空间预留了足够的扳手操作距离,在设备上安装完成后,不需要拆卸阀组即可完成现场压力调试,大幅降低后期维护的操作难度。

  在实际选型匹配时,需要注意阀组的额定流量要匹配执行元件的最大运行流量,这款阀组的单路额定流量为40L/min,可适配缸径63mm以下、运行速度0.5m/s以内的液压油缸,也可配套排量20ml/r以下的液压马达使用。阀块内部的油道通径经过优化,油道转折处均做了圆弧过渡处理,可减少油液流动时的压力损失,相比直角油道结构,阀组的压降可降低15%左右,减少系统的发热。控制油道内部设置的固定阻尼,可避免控制压力波动导致的阀芯频繁启闭,提升执行元件运行的平稳性,尤其是在负载出现动态变化的工况下,比如高空作业平台的平台升降、挖掘机斗杆的收放动作,能有效避免动作卡顿、负载下坠的问题。
