通讯设备用螺旋伸缩电话连接线结构

　　在固定通讯终端的配套结构设计中，螺旋式电话连接线是兼顾使用灵活性与布线规整性的核心连接部件，这类结构最早伴随座机电话的普及进入工业与民用通讯场景，至今仍在办公桌面通讯终端、工业调度话机、特殊通讯工位的有线连接场景中广泛使用。不同于常规平直通讯线缆，螺旋结构的核心设计目标是在有限的收纳长度下，提供足够的拉伸行程，满足使用者在工位范围内挪动话机、手持听筒起身操作的使用需求，同时在无外力拉伸时自动回缩，避免线缆垂落缠绕、占用桌面操作空间。从结构设计逻辑来看，这类螺旋线缆的成型核心是线缆外被的定型处理，通常选用耐弯折、抗老化的柔性PVC或TPU材质作为外被，内部芯线根据通讯信号传输需求排布多股漆包铜线，芯线外部包裹绝缘层后，

　　通过螺旋定型工艺让整段线缆形成均匀的螺旋圈状结构。设计过程中需要重点考量螺旋圈的节距、圈径与拉伸寿命的匹配关系：圈径过小会导致拉伸时线缆弯折应力集中，长期反复拉伸后外被容易出现开裂、芯线折断的问题；圈径过大则会导致回缩后的整体长度过长，无法实现紧凑收纳的效果。常规桌面座机配套的螺旋连接线，自然回缩状态下的整体长度通常在200mm到400mm之间，完全拉伸后的行程可以达到自然长度的3到5倍，能够覆盖普通办公工位1米到1.8米的操作半径，完全满足日常接打时的挪动需求。在线缆的两端，需要设计与听筒、话机主体匹配的连接端结构，连接端内部设置金属接插件，与螺旋段的芯线一一压接导通，外部做防滑与应力释放结构，

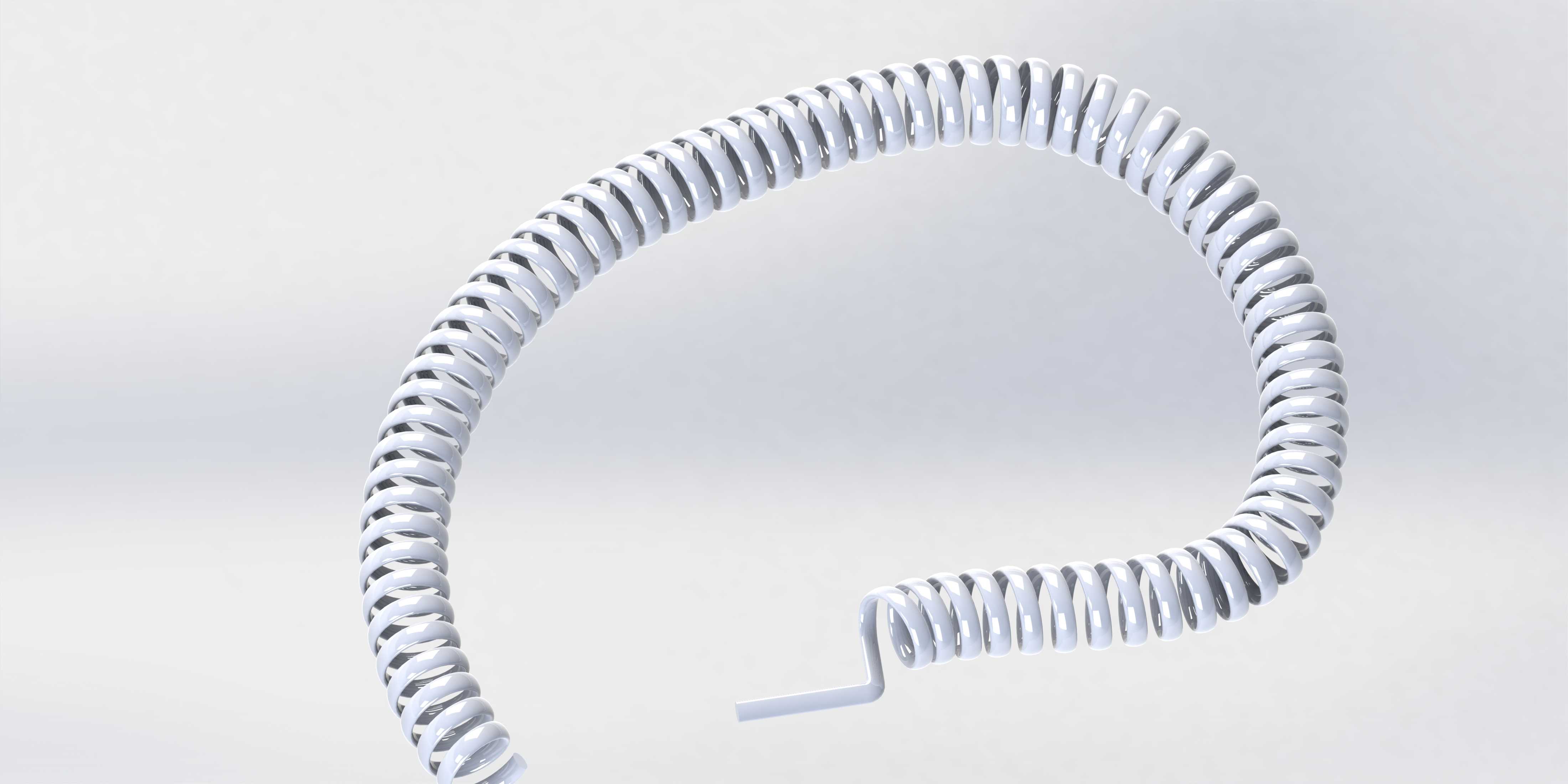

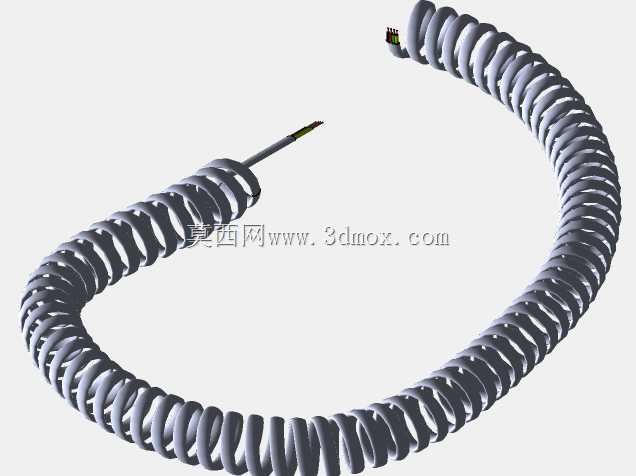

　　避免插拔时的外力直接作用在芯线与接插件的连接位置，造成接触不良。从安装边界来看，这类螺旋线缆不需要额外的固定布线结构，自然状态下螺旋段垂在话机与听筒之间，拉伸时随受力方向延展，回缩时自动复位，不会与桌面其他办公设备、线缆产生干涉。在工业调度场景中使用的这类螺旋线缆，还会在外被材质中添加抗紫外线、耐油污的成分，适配车间复杂的使用环境，部分需要传输额外控制信号的型号，会增加内部芯线数量，同时调整螺旋圈的线材直径，保证多芯线结构下依然具备足够的伸缩弹性。建模过程中需要准确还原螺旋段的均匀螺距特征，注意螺旋段两端的过渡段结构——通常螺旋段与两端直段连接的位置，会有半圈到一圈的渐变过渡，避免螺旋结构在端部突然截止造成的应力集中，

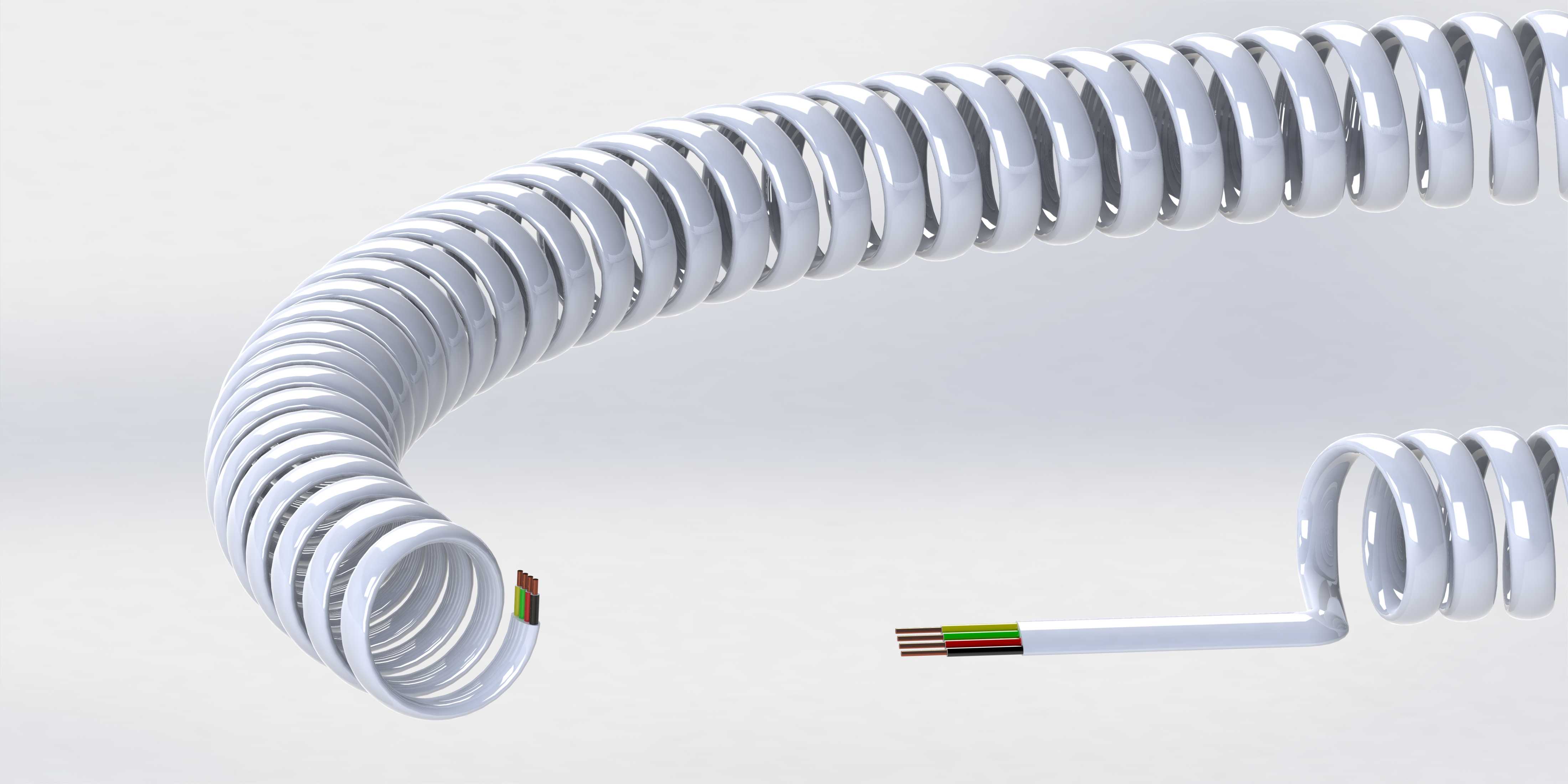

　　同时还原外被的半哑光质感与芯线端部的线芯排布结构，准确呈现多股不同颜色绝缘层芯线的排布方式，方便后续做结构装配验证、布线模拟时直接调用。这类结构的设计验证重点在于伸缩行程的模拟，通过三维建模的运动仿真功能，可以模拟不同拉伸长度下线缆的弯折角度，校核外被的弯折半径是否在材质允许的范围内，避免设计完成后实际打样出现拉伸卡顿、回缩无力的问题。在实际使用场景中，这类螺旋连接线相比平直线缆的另一个优势是抗干扰能力，螺旋结构的排布方式可以在一定程度上降低外界电磁信号对通讯传输的干扰，提升语音通话的清晰度，这也是在部分对通讯稳定性要求较高的工业场景中，这类螺旋连接结构依然被保留使用的原因之一。设计时还需要考虑线缆的最小弯折半径，完全拉伸状态下，螺旋圈展开后的线缆弯折半径不能小于线材直径的5倍，否则长期使用会造成外被材质的疲劳损伤，缩短整体使用寿命。两端的连接端尺寸需要匹配通用的RJ类接插件尺寸，保证与市面上主流的通讯终端接口兼容，不需要额外定制转接结构。
