单立柱螺旋悬挑式金属楼梯结构设计

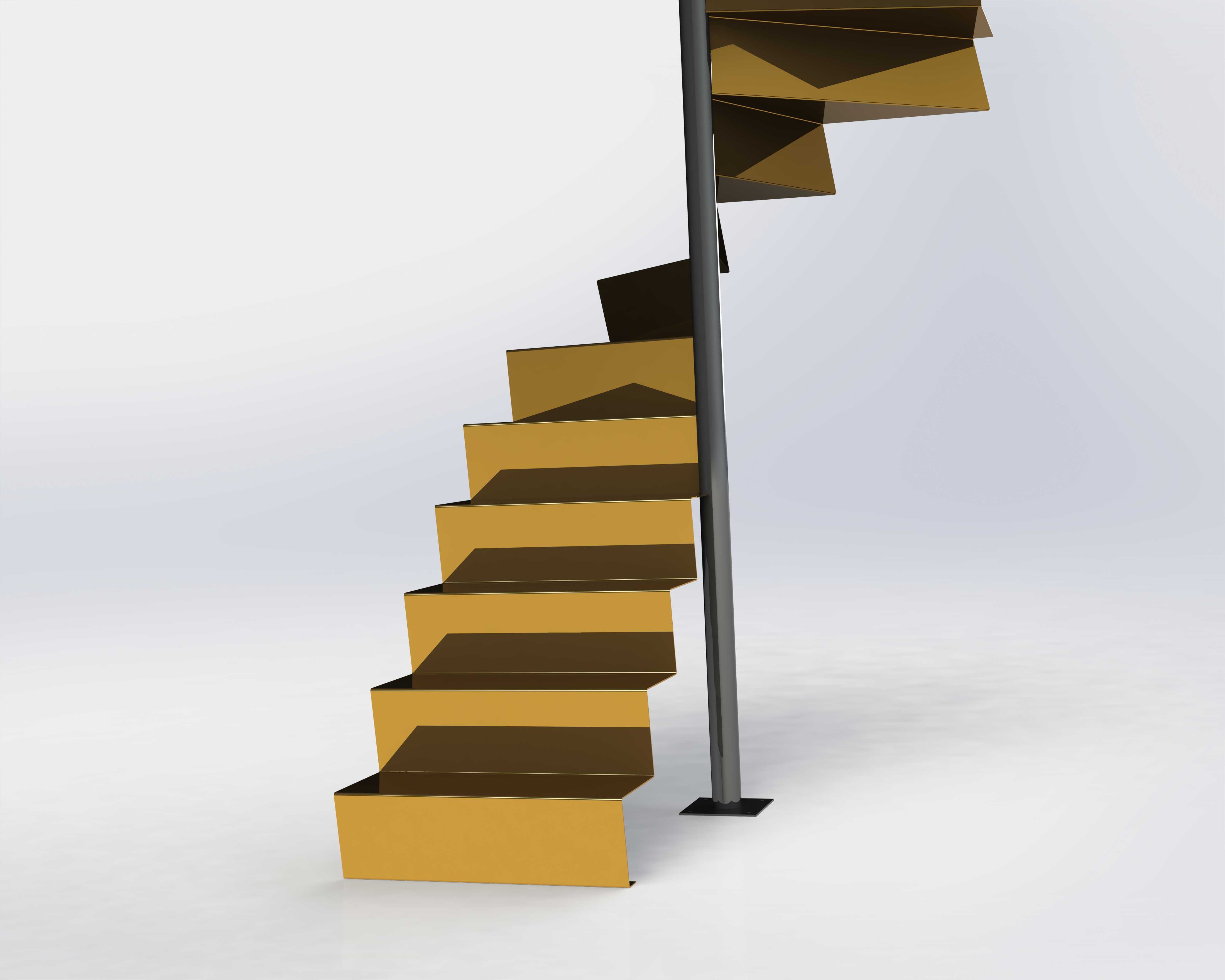

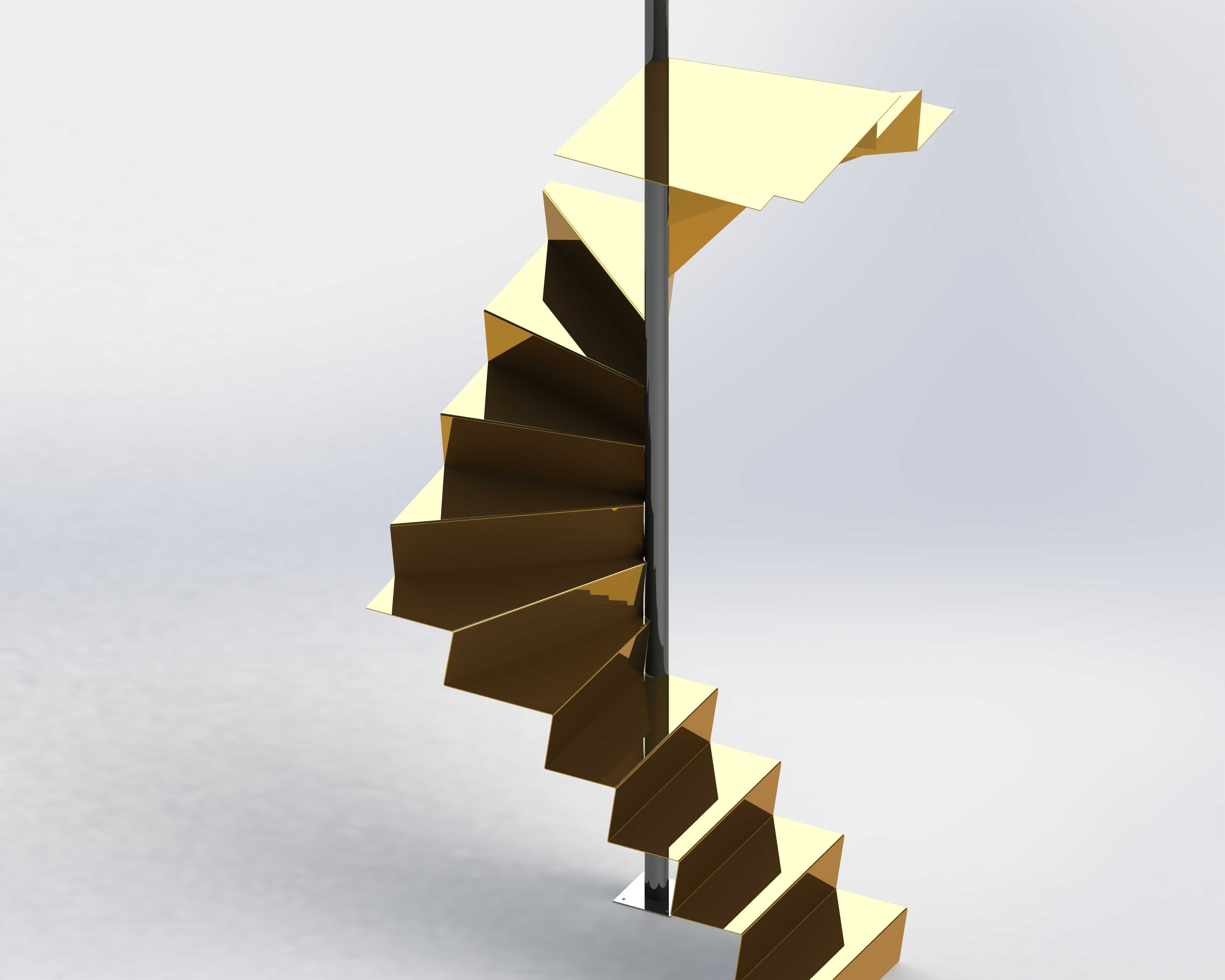

　　这款单立柱支撑的螺旋悬挑楼梯，在小型loft空间、复式夹层、工业风商业场景中应用十分广泛，相比传统双梁楼梯，它的占地投影面积仅为同等踏步数直跑楼梯的三分之一，能在极小的竖向空间内完成楼层间的通行连接，尤其适合旧厂房改造、小型商业门店夹层、私人工作室竖向交通搭建这类对空间利用率要求极高的场景。从结构设计逻辑来看，整梯的受力核心是中心的竖向立柱，所有踏步板均通过一端与立柱刚性连接形成悬挑受力结构，踏步板沿立柱周向按固定升角螺旋排布，每一级踏步的悬挑端没有额外支撑构件，完全依靠踏步与立柱连接节点的抗弯强度承载通行荷载，这种结构省去了外侧护栏的承重需求，也让梯段下方的空间完全开放，不会形成视觉遮挡，能最大程度保留空间的通透感。

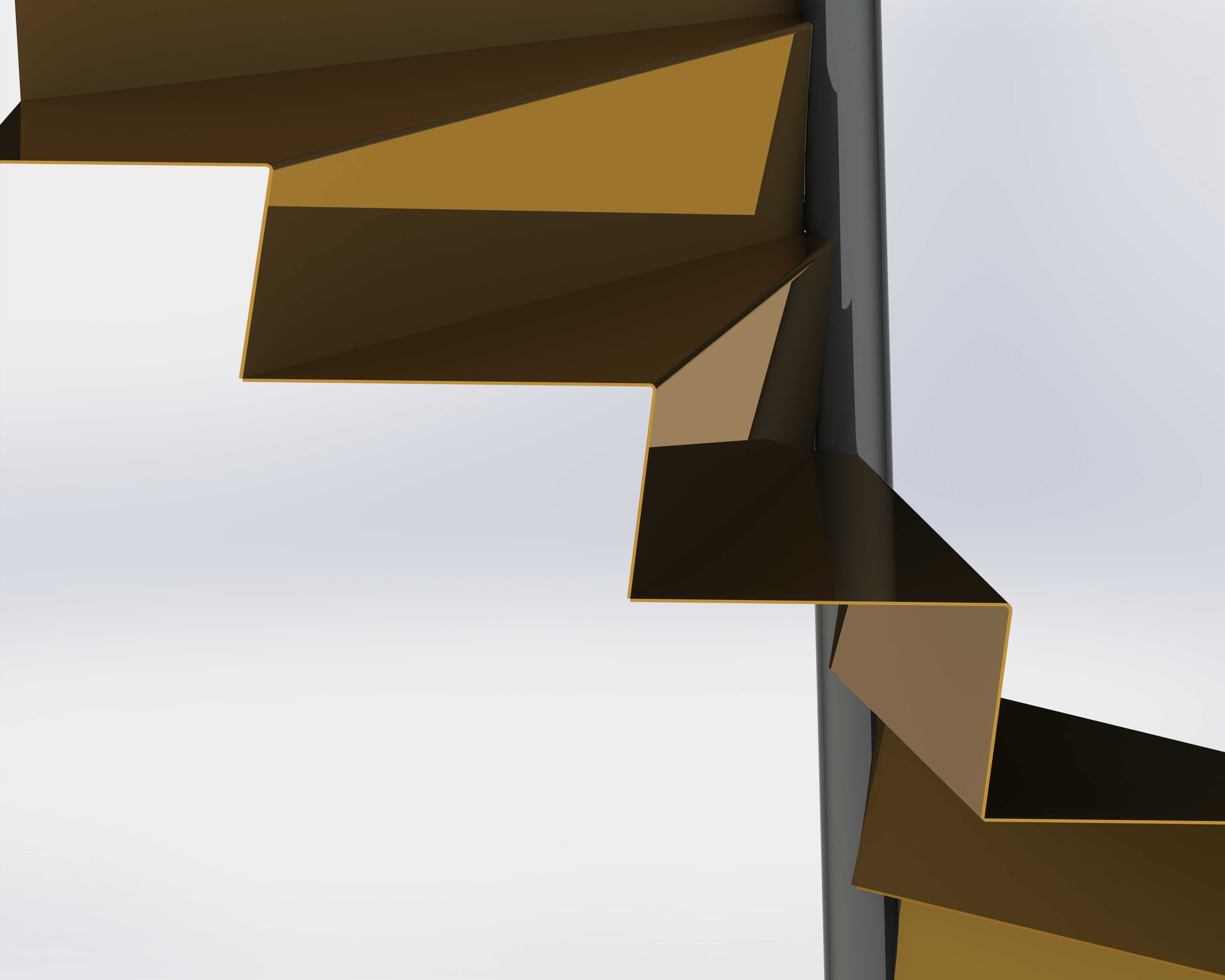

　　设计过程中首先要确定的是中心立柱的安装边界，立柱上下两端需要分别与上层楼板结构层、地面基层做刚性固定，上端通常采用预埋钢板或膨胀螺栓与楼板梁体连接，下端则需要在地面做预留固定点位，安装时要保证立柱的绝对垂直度，偏差过大会导致踏步板水平度失衡，长期使用后出现节点应力集中的问题。踏步板的外形采用扇形切角设计，靠近立柱的内侧宽度较窄，外侧悬挑端宽度满足成年人脚掌完整踩踏的尺寸要求，每一级踏步的竖向升角保持一致，避免通行时出现步幅忽高忽低的不适感，踏步板表面做了折边强化处理，边缘的折边结构相当于给平板踏步增加了加强筋，能在板材厚度较薄的情况下提升踏步的抗弯刚度，减少踩踏时的形变震颤。从安装尺寸边界来看，整梯的投影直径控制在1.6米到1.

　　8米区间时，通行舒适度最佳，过小的直径会导致踏步外侧宽度不足，行走时容易踏空，过大的直径则会增加悬挑端的受力弯矩，提升立柱和连接节点的强度要求。踏步的竖向高度通常控制在180mm到200mm之间，这个高度区间符合成年人日常上下楼的步幅习惯，不会因为踏步过高导致抬腿疲劳。在实际选型应用中，这类螺旋楼梯除了承担基础的通行功能，外露的金属材质和螺旋流畅的线条本身也具备空间装饰属性，在工业风、极简风的空间设计中，不需要额外做梯体包装，裸露的金属踏步和中心立柱就能成为空间的视觉亮点。设计建模时需要重点校核每一级踏步与立柱的连接节点强度，根据通行荷载要求计算连接螺栓的规格和焊接焊缝的高度，避免悬挑端荷载过大导致节点失效；

　　同时要注意螺旋排布时相邻踏步之间的竖向净空，保证行人在梯段上行走时头部不会碰到上层踏步的底板，尤其是在梯段靠近上层楼板出口的位置，需要预留足够的头部通行高度。另外，踏步板的表面防滑处理也是设计中不能忽略的细节，金属板材表面摩擦力较小，在踏步表面做压花或者粘贴防滑条，能避免通行时滑倒的风险；外侧的护栏通常沿踏步悬挑端的螺旋轨迹安装，护栏的立杆直接固定在每一级踏步的外侧端点，不需要额外设置护栏支撑梁，既简化了安装流程，也能保持整梯结构的简洁性。这类楼梯的构件拆分也十分适合模块化生产，中心立柱可以分段加工，踏步板统一按标准化尺寸裁切折弯，现场安装时只需要按照编号将踏步依次固定在立柱的对应点位上，不需要大规模现场焊接，能大幅缩短现场施工的周期，也减少了现场施工对空间环境的污染。在旧建筑改造场景中，由于原有建筑的楼板承重能力有限，这种自重较轻的钢结构螺旋楼梯相比混凝土楼梯，对原有结构的荷载压力更小，不需要额外对楼板做承重加固，适配性更强。
