四爪焊接式内螺纹紧固连接螺母结构

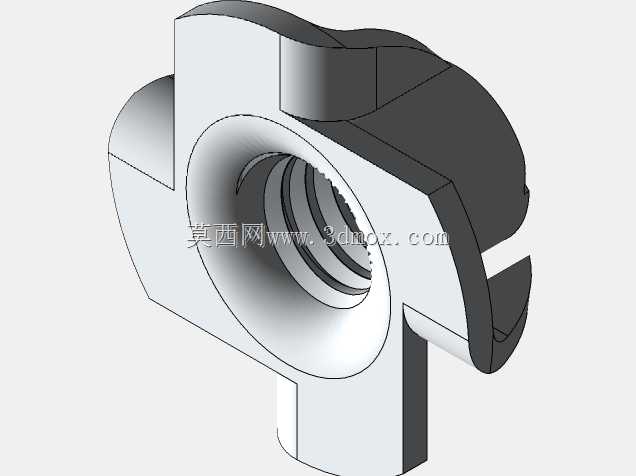

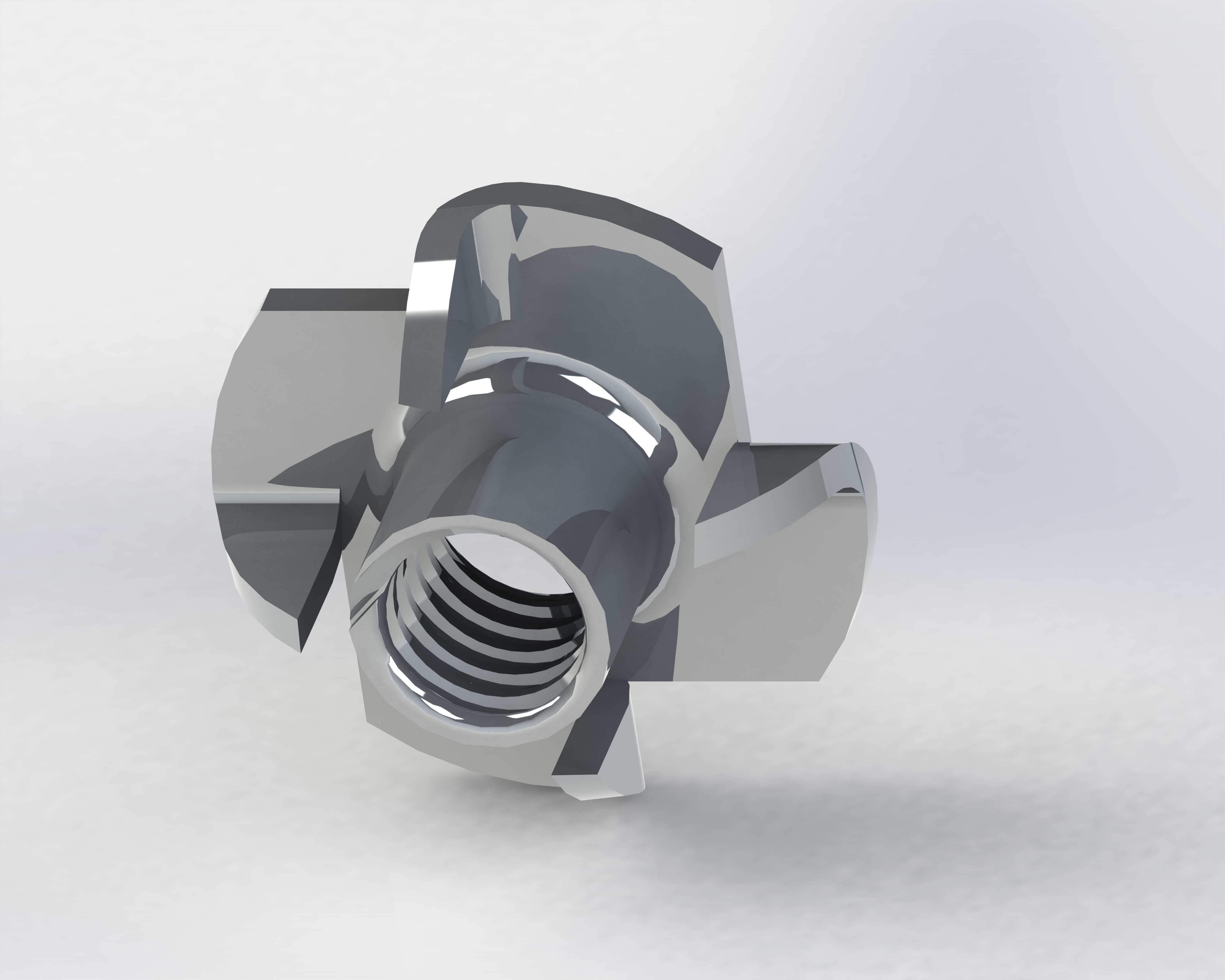

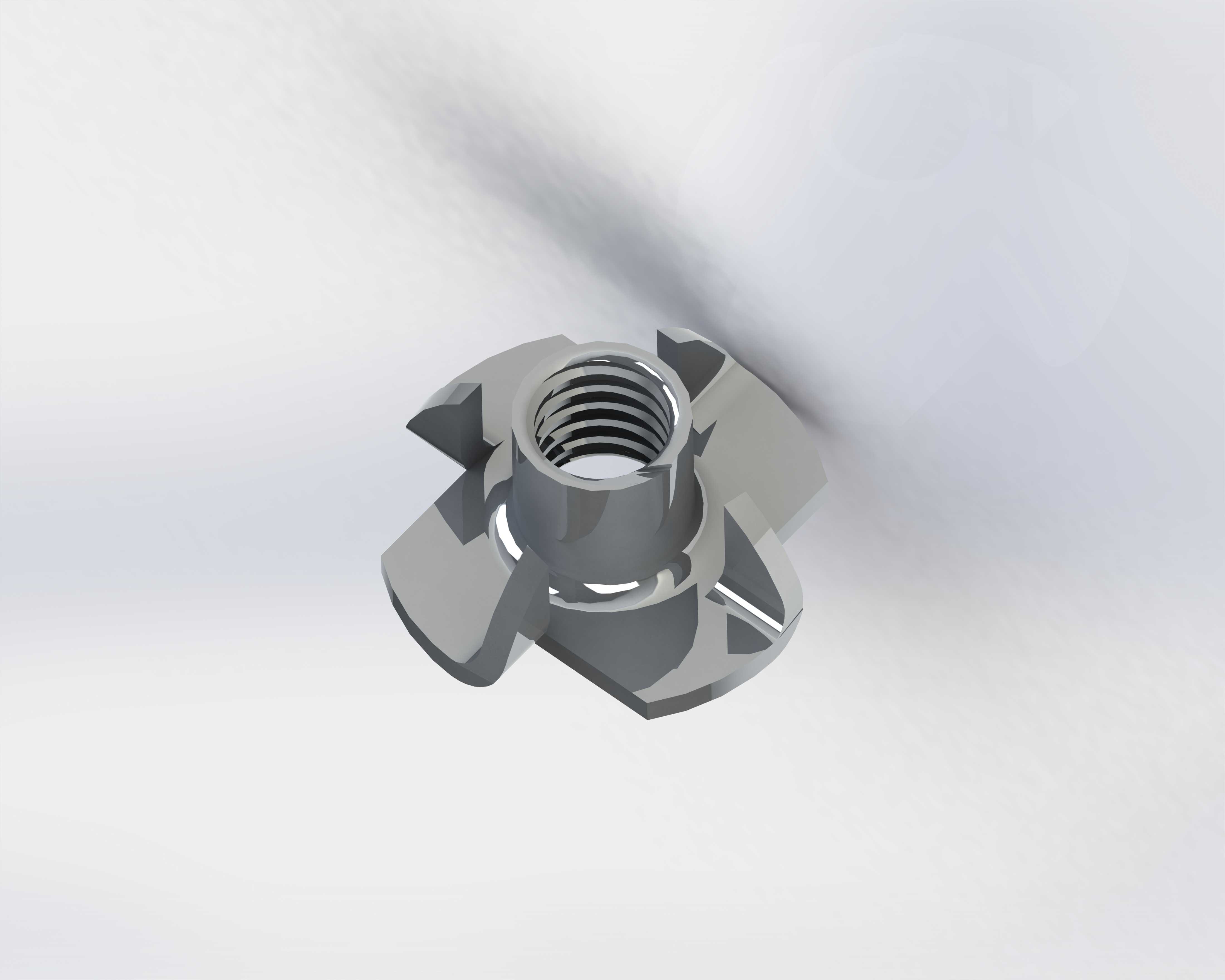

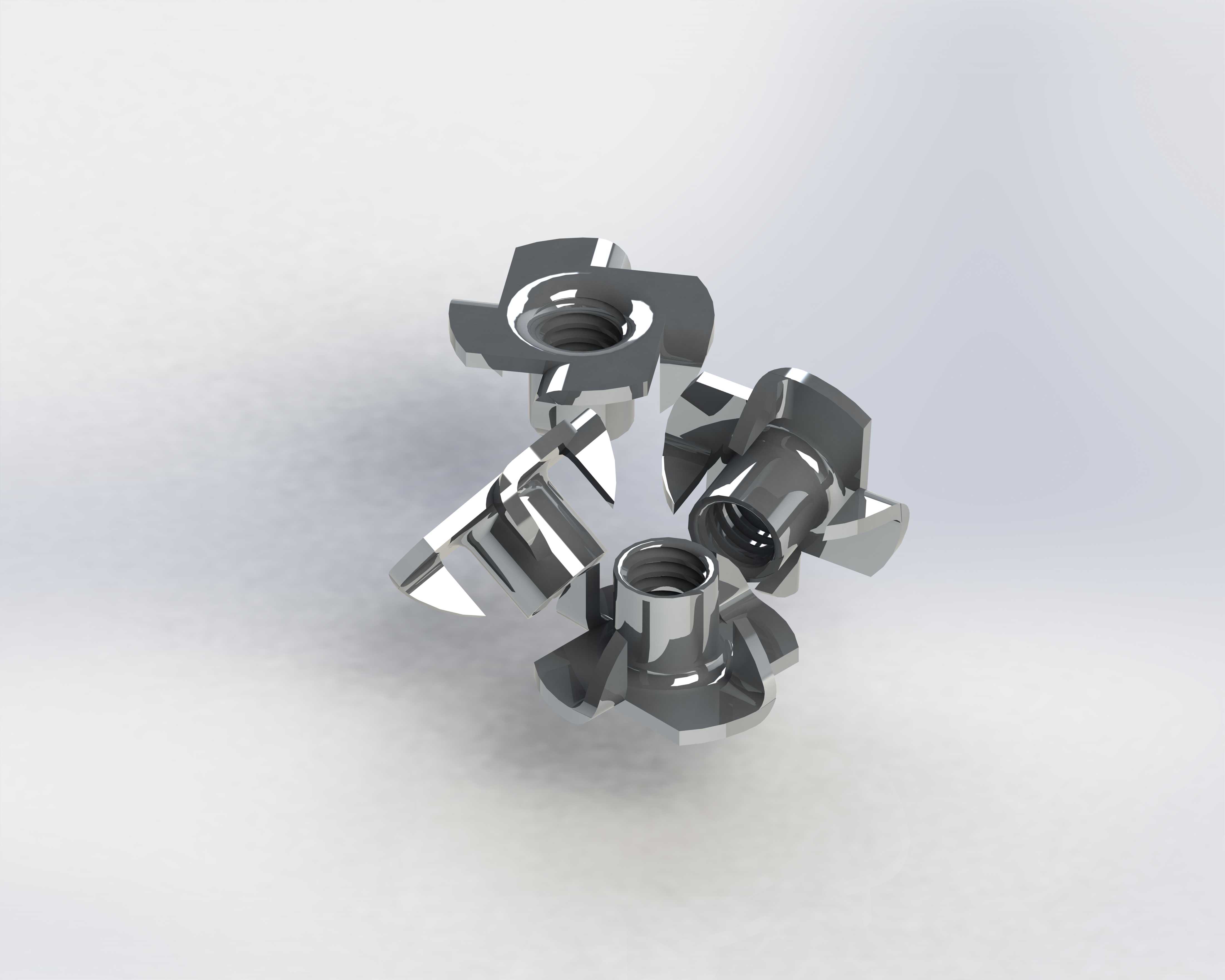

　　在钣金机柜、汽车白车身焊接装配、低压电气柜体拼装这类需要在薄型板材上实现可靠内螺纹连接的场景里，普通六角螺母无法直接固定在薄板表面，压铆螺母对板材硬度、厚度有明确阈值要求，这时候四爪焊接螺母的结构优势就体现得非常明显。这类带四个定位爪的内螺纹连接件，核心是通过四个向外延伸的爪脚嵌入板材预冲的定位孔内，在电阻焊或者氩弧点焊工序中，爪脚既可以作为焊接时的电流导通触点，也能在焊接前临时卡入板材孔位，避免螺母在焊接施压过程中出现移位偏斜，保证螺纹孔与板材安装面的垂直度公差控制在合理范围内。从结构设计逻辑来看，这类螺母的基体采用冷镦工艺成型，内螺纹采用机攻或者挤丝工艺加工，螺纹精度通常能满足6H级公差要求，适配常用的粗牙公制螺纹，

　　四个爪脚的分布角度为90度均匀排布，爪脚的根部做了圆弧过渡处理，避免冷镦成型时出现应力集中开裂的问题，同时爪脚的端面设计有微小的凸点，在电阻凸焊过程中，凸点接触板材时电流密度集中，能快速熔化形成均匀的焊核，不需要额外填充焊料，焊接后螺母与板材的连接强度能达到螺纹本身的破坏扭矩阈值，不会出现焊接处先于螺纹失效的情况。实际选型使用时，需要注意这类螺母的安装边界：首先是板材的预冲孔尺寸要和爪脚的外接圆尺寸匹配，通常预冲孔直径比爪脚外接圆大0.1-0.2mm，既方便装配时爪脚顺利卡入，又不会因为间隙过大导致焊接后螺纹偏斜；其次是板材厚度不能低于爪脚嵌入深度的最小值，通常适配0.8mm到3mm厚度的冷轧钢板、镀锌钢板，

　　过薄的板材焊接时容易被焊穿，过厚的板材则不需要这类焊接螺母，直接攻丝或者使用压铆结构即可。在三维建模过程中，这类零件的建模重点在于爪脚的成型曲面和螺纹的收尾处理，爪脚的倾斜角度通常在15度左右，既保证卡入板材后的定位力，又不会因为角度过大导致冷镦时模具损耗过快；内螺纹的收尾部分要做不完整螺纹的退刀处理，和实际冷镦攻丝的工艺特征保持一致，避免在后续装配仿真中出现螺纹干涉的误判。另外，这类螺母的四个爪脚在焊接后会和板材表面熔为一体，相比普通的点焊螺母，四爪结构的抗扭转性能更强，在承受反复的螺栓拧紧、拆卸扭矩时，不会出现螺母跟转的问题，在汽车座椅安装支架、家电钣金外壳、工业控制柜的内部安装柱位置，这类紧固件的应用占比非常高。

　　建模时还要注意螺母基体的厚度尺寸，基体厚度通常是螺纹公称直径的0.8倍左右，保证螺纹的有效啮合长度达到螺栓连接的强度要求，不会因为螺纹啮合牙数过少导致滑牙；爪脚的高度则和适配的板材厚度对应，通常爪脚高出基体下表面的尺寸等于适配板材厚度的0.7倍，卡入板材后爪脚不会突出板材另一侧过多，避免影响板材背面的零件装配。在装配仿真环节，需要验证螺母卡入预冲孔后的同轴度，以及焊接后螺纹孔和对接螺栓的同轴度公差，通常在自由状态下，螺母卡入板材后的螺纹孔同轴度要控制在0.2mm以内，焊接后的同轴度不超过0.3mm，才能满足自动化装配线的螺栓自动导入要求，不会出现螺栓无法拧入的卡滞问题。这类零件的材质通常选用低碳钢，表面处理根据使用场景可选镀锌、达克罗或者本色防锈，建模时不需要刻意表现表面处理层，只需要把结构特征、尺寸公差、安装配合面表达清楚即可，方便后续在装配体中直接调用，也能导出工程图用于冷镦模具的设计和加工工艺编制。
