42mm六角套筒五金工具结构设计

　　日常设备维保、产线装配、汽修作业里，螺栓螺母的紧固拆卸是绕不开的基础工序，套筒作为配套扭矩扳手、棘轮扳手的核心执行部件，直接决定了紧固件拆装的效率与可靠性，本次设计的42mm规格六角套筒，针对大规格紧固件的作业场景做了全维度的结构优化。从实际作业场景出发，大规格六角紧固件常见于重型设备机架连接、商用车底盘悬挂固定、大型工装夹具锁紧位置，这类场景的紧固件普遍预紧力矩大，部分长期暴露在户外的紧固件还会存在锈蚀、咬合的情况，普通薄壁套筒在大扭矩输出时容易出现开口胀裂、棱角打滑的问题，甚至会磨圆紧固件的六角头造成后续拆卸困难。设计初期首先明确了套筒的受力边界，配套1/2英寸驱动方孔的常规棘轮扳手最大输出扭矩约为520N·m，

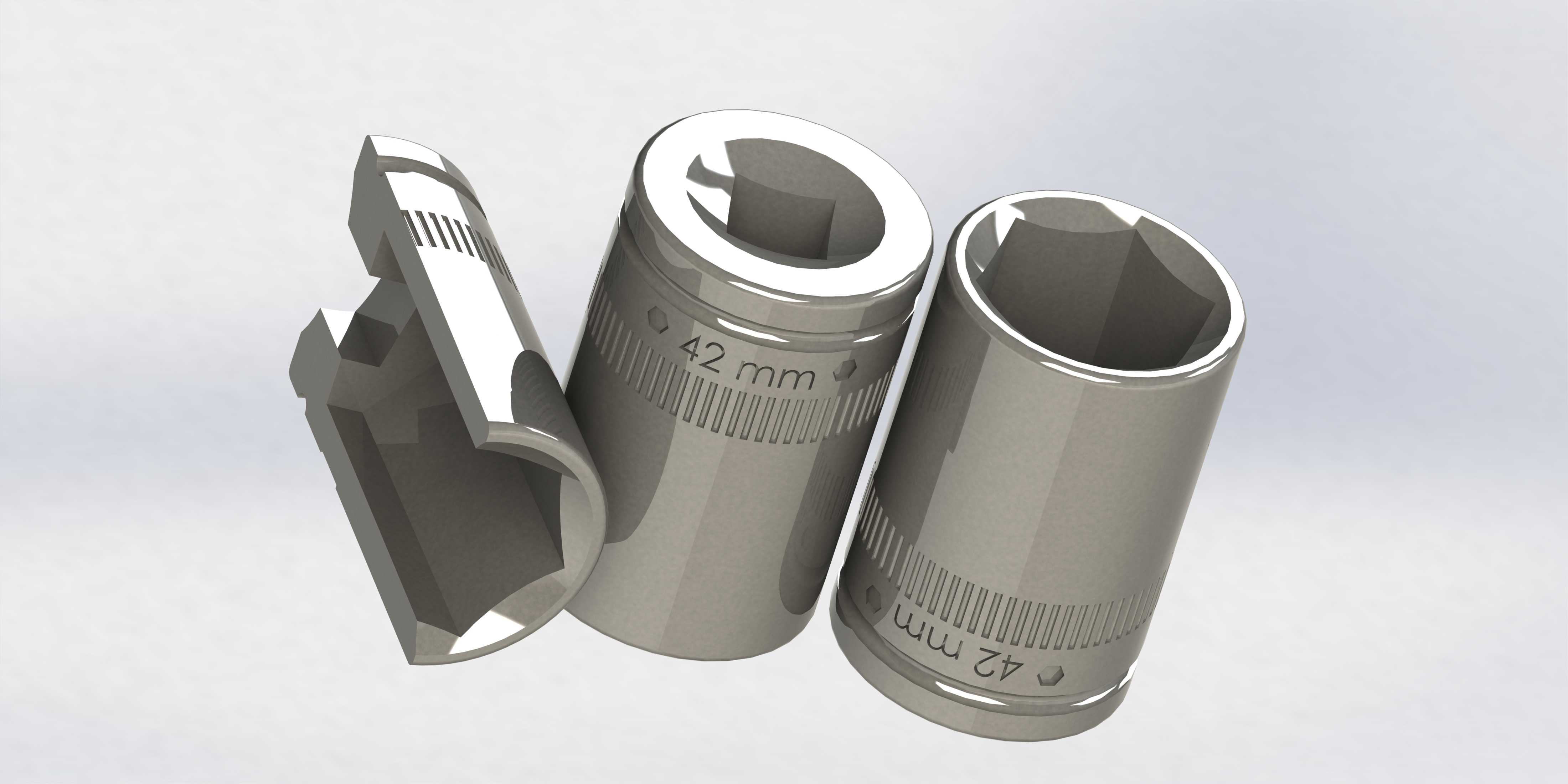

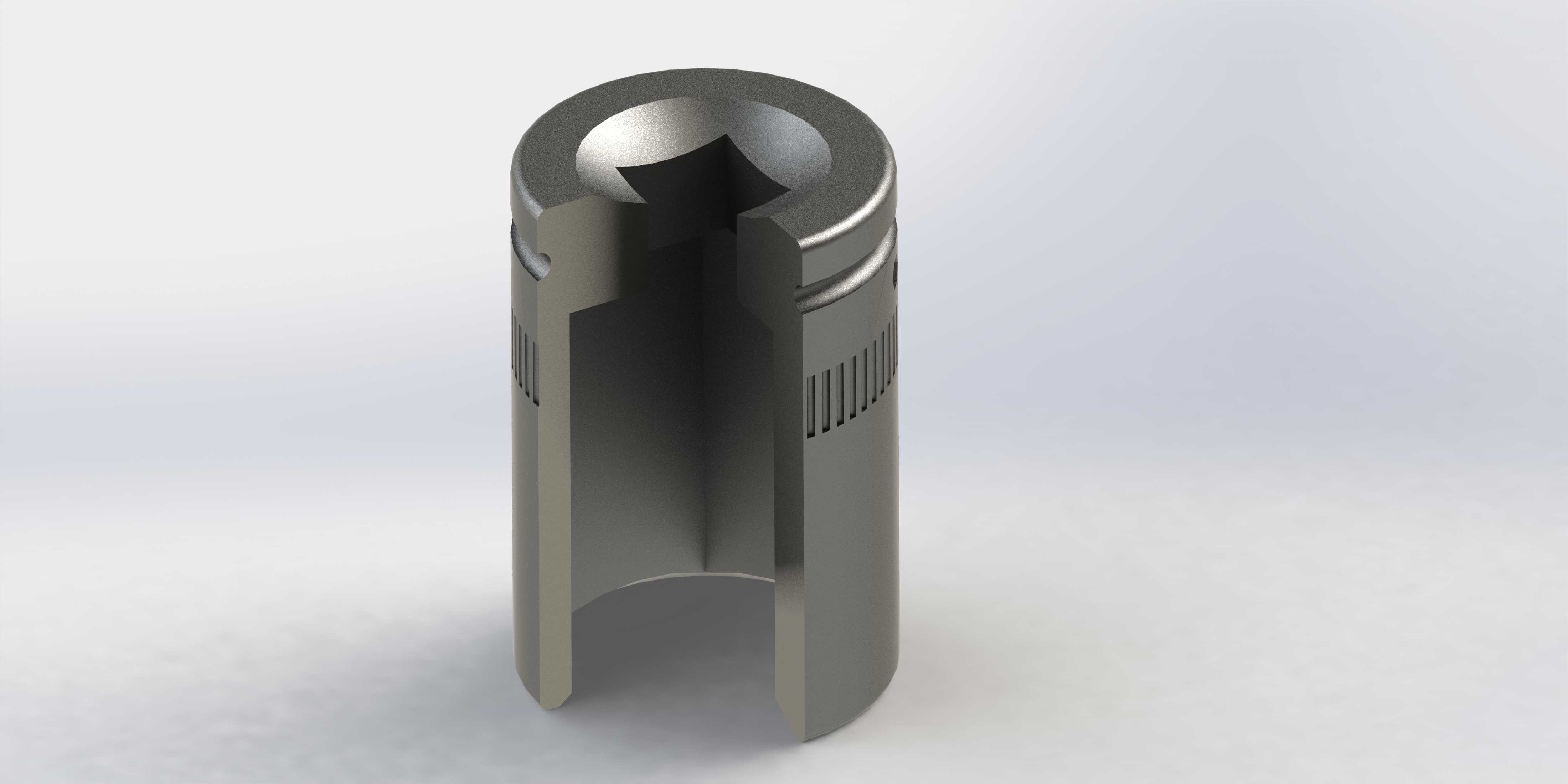

　　配套加长加力杆时瞬时扭矩可突破800N·m，因此套筒整体选用铬钒合金钢作为基材，整体热处理后硬度控制在HRC42-48区间，兼顾表面耐磨性与芯部韧性，避免硬度过高导致的套筒脆裂、硬度过低导致的棱角变形。套筒的六角内腔采用了带微小拔模斜度的等壁厚设计，内腔棱角处做了R0.5的圆角过渡，避免应力集中在棱角位置，同时内腔与紧固件六角头的配合间隙控制在0.12-0.18mm，既保证套筒可以顺畅套入存在轻微尺寸偏差或锈蚀的紧固件，又不会因为间隙过大导致接触面积减小、局部压强过高磨圆紧固件棱角。套筒外壁的滚花设计并非装饰结构，在冬季戴劳保手套作业、或者手动预拧紧固件的场景下，滚花可以提供足够的握持摩擦力，方便操作人员徒手调整套筒位置，

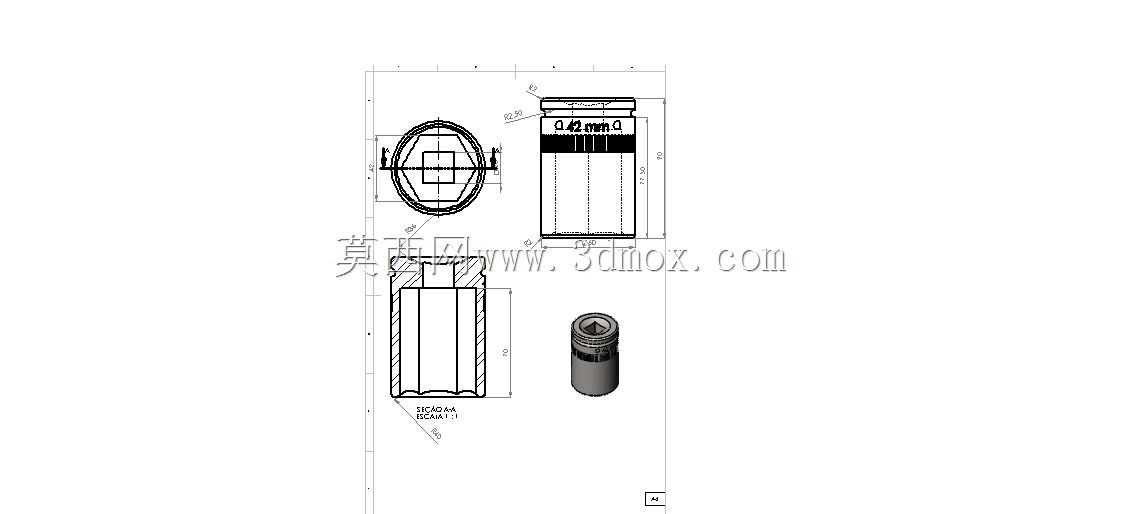

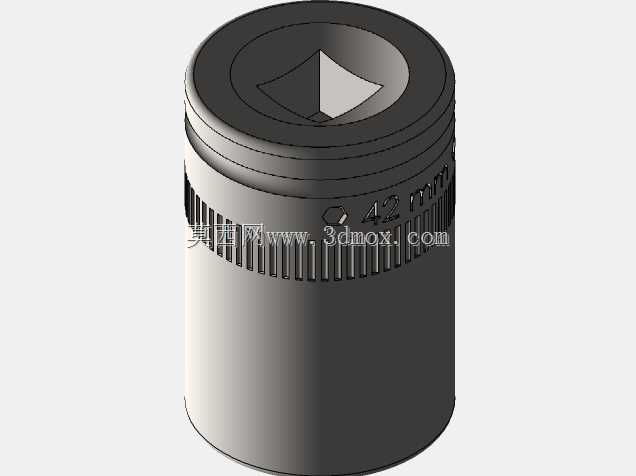

　　不需要额外借助工具就能完成紧固件的初步对位。外壁激光蚀刻的42mm规格标识做了0.2mm的深度处理，长期使用摩擦后也不会磨损失效，方便现场工具管理时快速识别规格，减少拿错工具的无效时间。从安装边界来看，这款套筒的总长度设计为78mm，六角端外径为58mm，驱动端外径为42mm，这个尺寸参数经过多场景验证：在商用车底盘U型螺栓拆装场景下，58mm的外径可以避开U型螺栓的折弯段，不会出现套筒卡滞无法套入的情况；78mm的长度可以覆盖大部分突出安装面20-50mm的螺栓端头，不需要额外加装接杆就能完成作业，同时长度控制在合理区间，不会因为力臂过长导致操作人员误判扭矩造成紧固件过载断裂。套筒的驱动方孔严格遵循通用手动工具的接口标准，

　　方孔内的定位钢珠卡槽位置与市面主流棘轮扳手、扭矩扳手、气动扳手的驱动头完全匹配，安装后不会出现松脱晃荡的情况，方孔边缘做了1mm的倒角，对接驱动头时可以自动导正，戴手套操作时也能快速完成工具对接。针对部分狭窄作业空间的需求，套筒的六角端做了15°的薄壁收窄设计，在保证结构强度的前提下尽可能缩小端头外径，可深入部分内凹的安装位完成紧固件拆装，避免因为空间干涉无法作业。从受力传导路径来看，扭矩从驱动方孔输入后，会通过套筒的筒身均匀传导到六角内腔的六个接触面，每个接触面的受力方向与紧固件六角面完全平行，不会产生径向分力磨伤紧固件棱角，相比开口扳手、梅花扳手，套筒与紧固件的接触面积提升了60%以上，同等扭矩下接触面压强更低，既可以保护紧固件不被损伤，也能延长套筒自身的使用寿命。在实际产线装配场景中，这款套筒可以配套定扭矩扳手完成关键连接位的定扭矩紧固，保证每颗螺栓的预紧力符合工艺要求，避免预紧力不足导致的设备松动、预紧力过大导致的螺栓断裂问题；在户外维保场景中，套筒的整体表面做了哑光镀铬处理，具备基础的防锈能力，在潮湿、多粉尘的作业环境下也不会轻易锈蚀卡滞，日常维护只需要定期清理内腔的油污铁屑即可，不需要特殊的保养工序。
