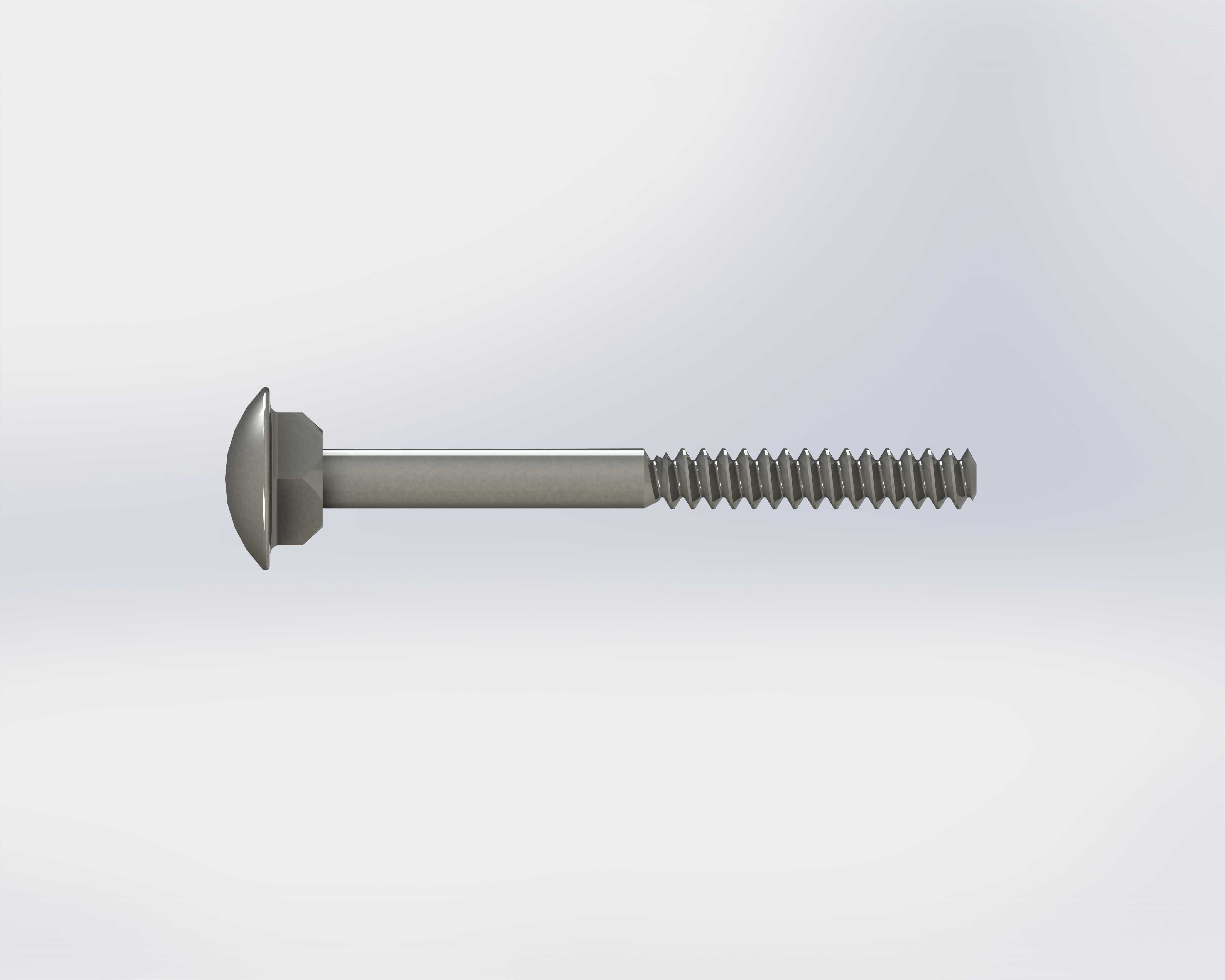

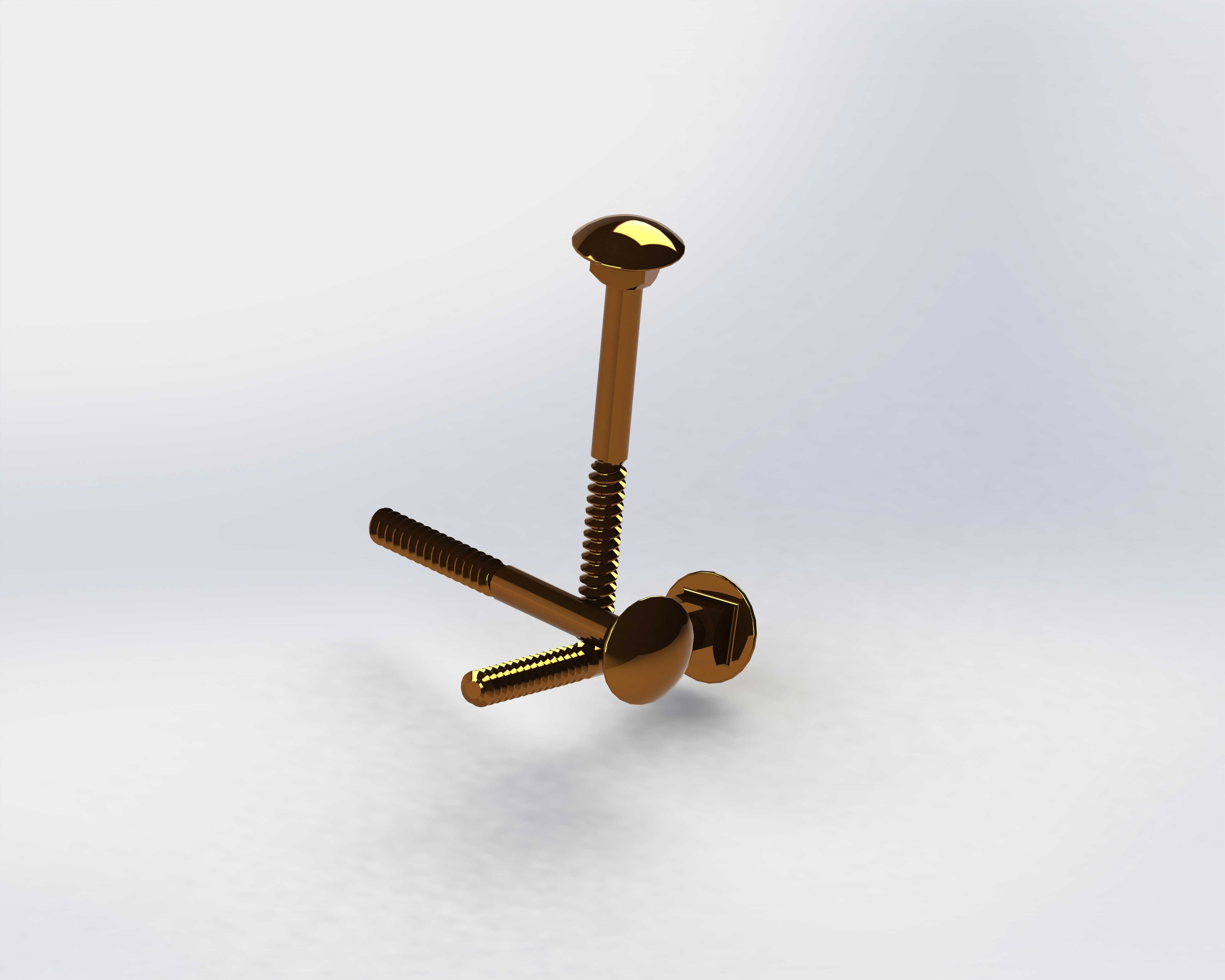

大扁头方颈自攻螺钉结构设计展示

　　做结构设计这么多年，紧固件选型永远是整机装配里绕不开的细节，很多刚入行的工程师总觉得螺丝是标准件随便选就行，真到户外设备、薄型材连接的场景里，选错螺钉的代价往往是后期批量返松、防水失效甚至连接件脱落。这次建模的这款大扁头方颈自攻螺钉，最初是针对户外光伏支架薄钢板连接、木质护栏装配、玻璃钢型材固定这几个场景做的结构优化，之前用普通圆头自攻钉的时候，经常出现两个问题：一是拧紧的时候螺钉头跟着打转，尤其是在没有预攻牙的薄型材或者木质基材上，电批转速一高，螺钉还没完全吃进基材，头部就跟着空转，把安装孔周边的材料磨坏；二是普通盘头的承压面积太小，装在玻璃钢或者薄铝板上，拧紧力稍大就会把基材表面压出凹痕，时间长了应力松弛，连接预紧力掉得特别快。

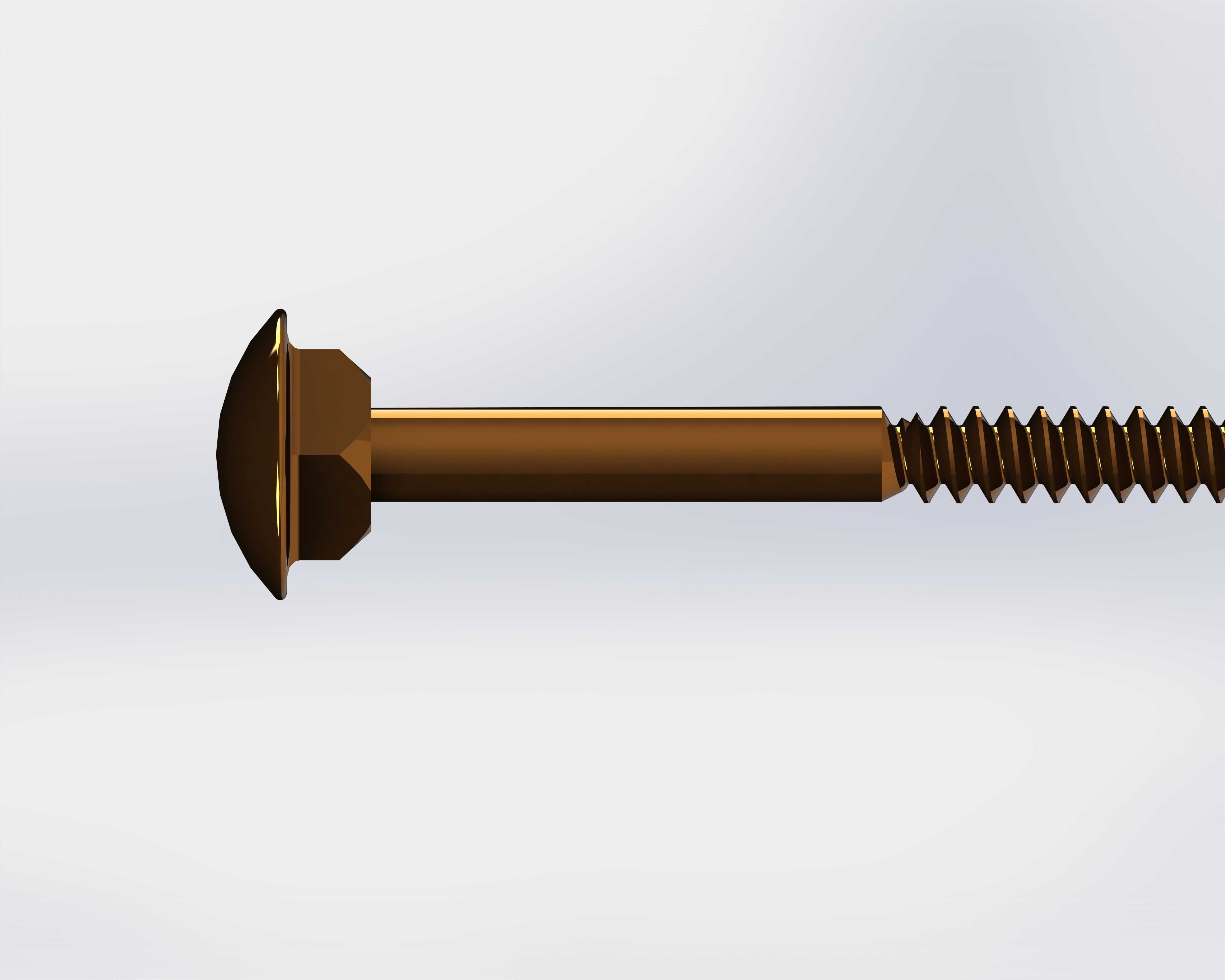

　　先说结构设计的核心考量，方颈位置的尺寸是反复调整过的，方颈的对边宽度比安装孔的适配孔径大0.2-0.3mm，安装的时候方颈会直接卡进预制的方孔或者在拧入时嵌入基材表层，从根源上避免拧入过程中螺钉跟转，不需要额外用工具固定螺钉头，单人拿电批就能完成装配，在高空光伏支架安装这种作业空间受限、没法双手操作的场景里，这个结构能把单颗螺钉的安装时间缩短近三分之一。头部做的是大扁头圆弧造型，不是常见的平沉头或者小盘头，整个头部的承压直径是普通同规格盘头螺钉的1.8倍左右，压在基材表面的单位面积压力直接降了六成多，哪怕是1.2mm厚的彩钢瓦、3mm厚的玻璃钢型材，按标准扭矩拧紧也不会出现压溃基材的问题，而且圆弧边缘没有尖锐棱角，装在户外护栏、儿童游乐设施的外露位置，也不会刮伤安装人员或者后续使用的人员，安全冗余度更高。

　　螺纹部分用的是宽牙距自攻螺纹，牙型角做了30度的优化，不是普通自攻钉的60度尖牙，这种牙型拧入木质基材或者塑料型材的时候，不会把基材的纤维切断太多，能保留更多基材本身的握持力，反复拆装两三次也不会出现滑牙的问题，之前做户外木质栈道的项目，用普通尖牙自攻钉，后期维护拆一次再装，握钉力直接掉一半，换了这款宽牙的结构之后，三次拆装后的剩余握钉力还能达到首次安装的75%以上，维护成本低很多。螺杆部分的光杆段长度是根据常见的连接层厚度做的匹配，光杆直径和螺纹大径的差值控制在0.8mm，当螺钉穿过上层被连接件的时候，光杆段和上层的安装孔是小间隙配合，拧紧的时候方颈卡入上层件的定位孔，能保证两个被连接件之间不会因为螺钉的螺纹间隙产生错位，尤其是在光伏支架的导轨连接场景里，导轨的安装孔位公差本来就大，靠方颈的定位作用还能顺带修正一部分孔位偏差，降低现场安装的对位难度。

　　再讲安装边界的尺寸控制，这款螺钉的总长度覆盖了从25mm到75mm的常用规格，建模的时候特意把头部的高度控制在3.2mm以内，装完之后突出基材表面的高度很低，不会在后续装光伏面板、外挂装饰板的时候产生干涉，之前有个项目用了高头的马车螺栓，装完之后螺栓头顶到了光伏板的背面防水胶条，差点导致整批板的防水失效，后来换了这款矮扁头的结构才解决问题。螺纹末端做了15度的导向锥，不是平尾或者尖锐的钻尾，导向锥长度大概是两个牙距，对准安装孔的时候不需要刻意扶正，电批一顶就能自动对中，哪怕是斜着入孔也能顺着导向锥滑进孔位，对现场安装工人的操作熟练度要求低很多。另外方颈和头部衔接的位置做了0.5mm的圆角过渡，没有应力集中的直角，在承受横向振动载荷的时候，不会在方颈和头部的衔接位置出现断裂，之前做过振动台测试，模拟户外12级风载下的持续振动，连续振动72小时之后，螺钉没有出现断裂、预紧力衰减超过15%的情况，完全能满足户外长期使用的可靠性要求。

　　实际选型的时候要注意，这款螺钉适配的预制孔尺寸，在1.5-3mm厚的钢板上，方颈的嵌入孔要比方颈对边小0.2mm，靠拧紧的时候的压力把方颈压入钢板，形成可靠的防转定位；在木质基材上不需要提前打方孔，只需要打一个比光杆直径小0.5mm的预钻孔，拧入的时候方颈会自然嵌入木材表层，同样能起到防转的作用；在玻璃钢或者PVC型材上，预钻孔直径和光杆直径一致就可以，避免拧入的时候把型材撑裂。很多工程师选自攻钉的时候只看直径和长度，忽略头部承压面积和防转结构的匹配，最后现场装的时候问题百出，其实紧固件的结构细节，恰恰是决定整机装配可靠性和安装效率的关键，尤其是在批量装配的项目里，单颗螺钉的结构优化，累积起来能省下大量的人工和后期维护成本。
