工业流体管路用瓣式单向止回结构

　　在工业流体输送系统的管路布局中，这类瓣式结构常被集成在泵组出口、介质换向节点等位置，核心作用是避免管路内介质反向流动，防止下游带压介质倒灌冲击上游动力设备，或是避免不同工况管路内的介质出现串混问题，在净水处理、化工流体输送、中小型液压动力回路、通风管路系统中都有广泛的适配场景。从实际使用场景来看，这类结构不需要额外配置动力源，完全依靠管路内介质的正向流动压力推开内部瓣片实现导通，当介质出现反向流动趋势时，瓣片会在介质压力与自身重力的共同作用下快速贴合密封面，截断介质通路，相比旋启式、升降式的同类止回结构，瓣式结构的流道阻力更小，正向导通时的压力损失更低，适合对管路压损控制有一定要求的中低压输送场景。

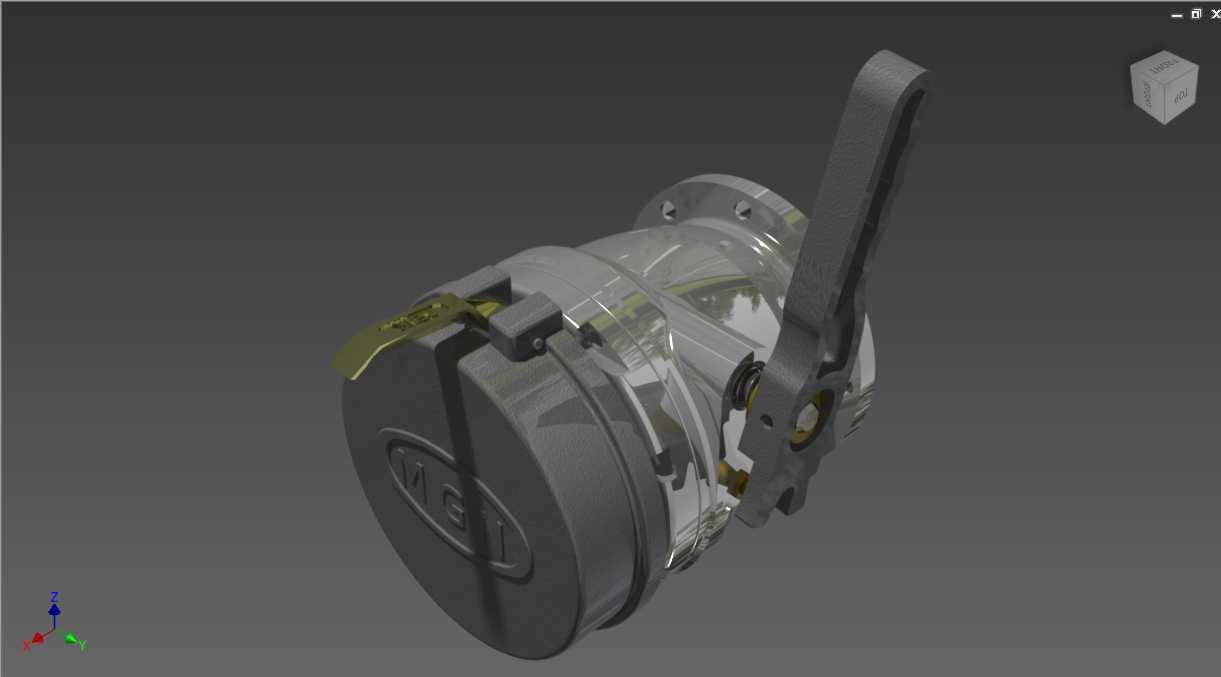

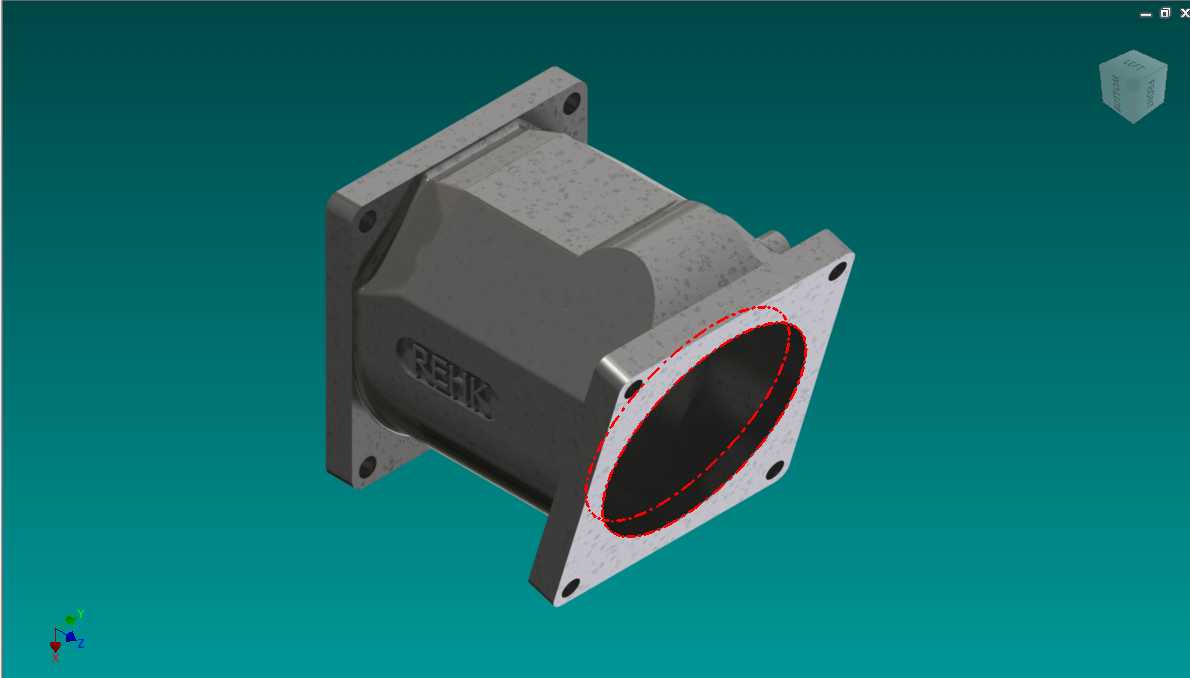

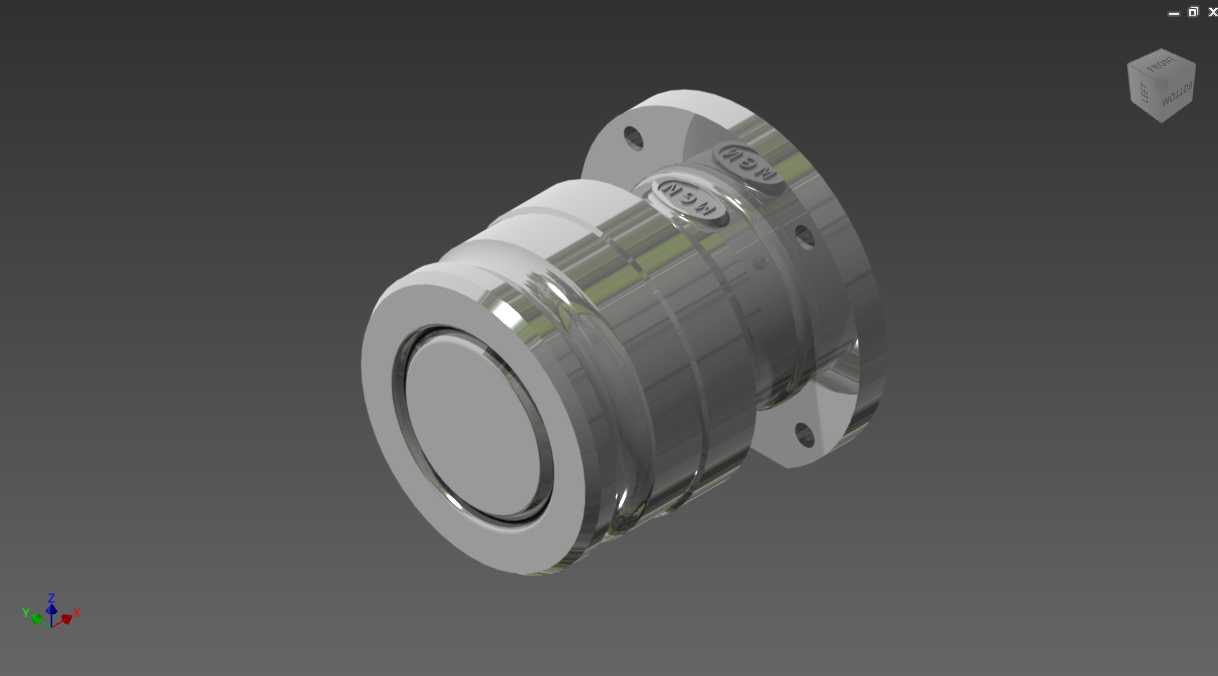

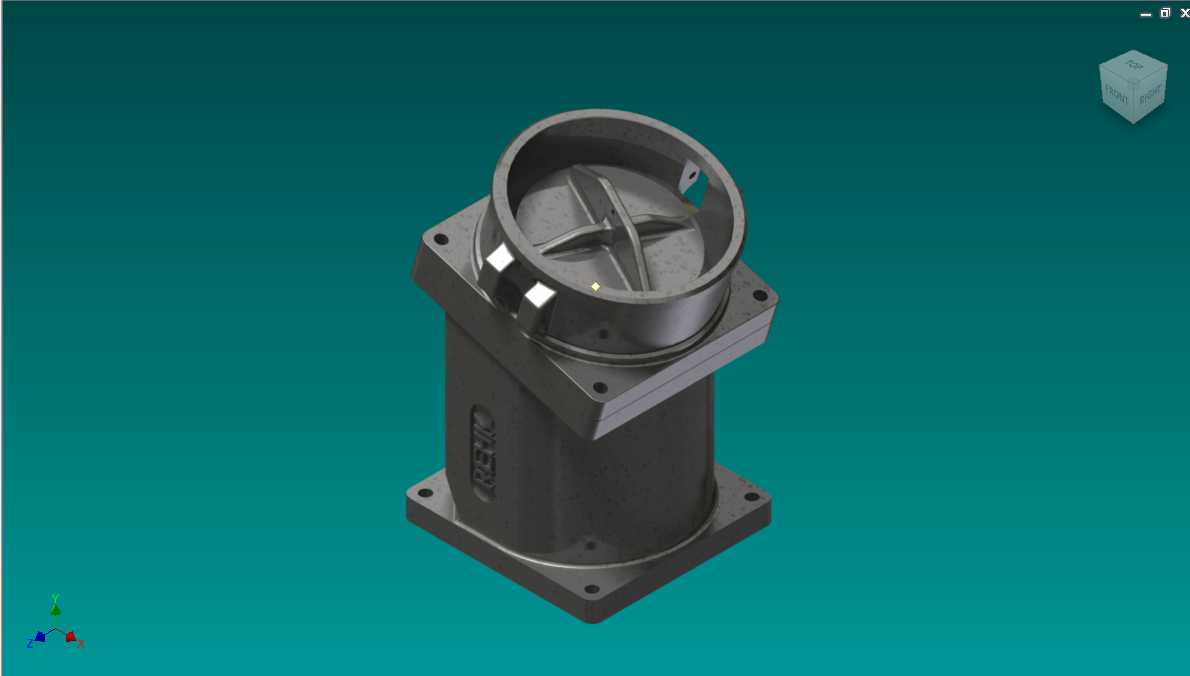

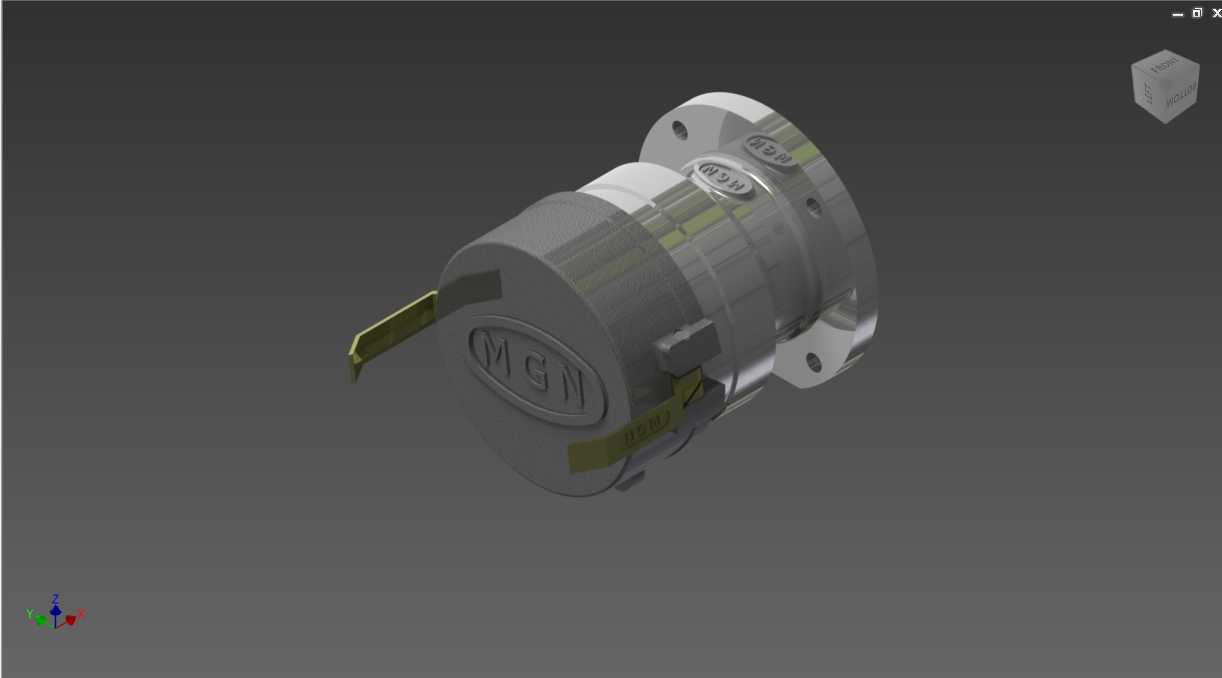

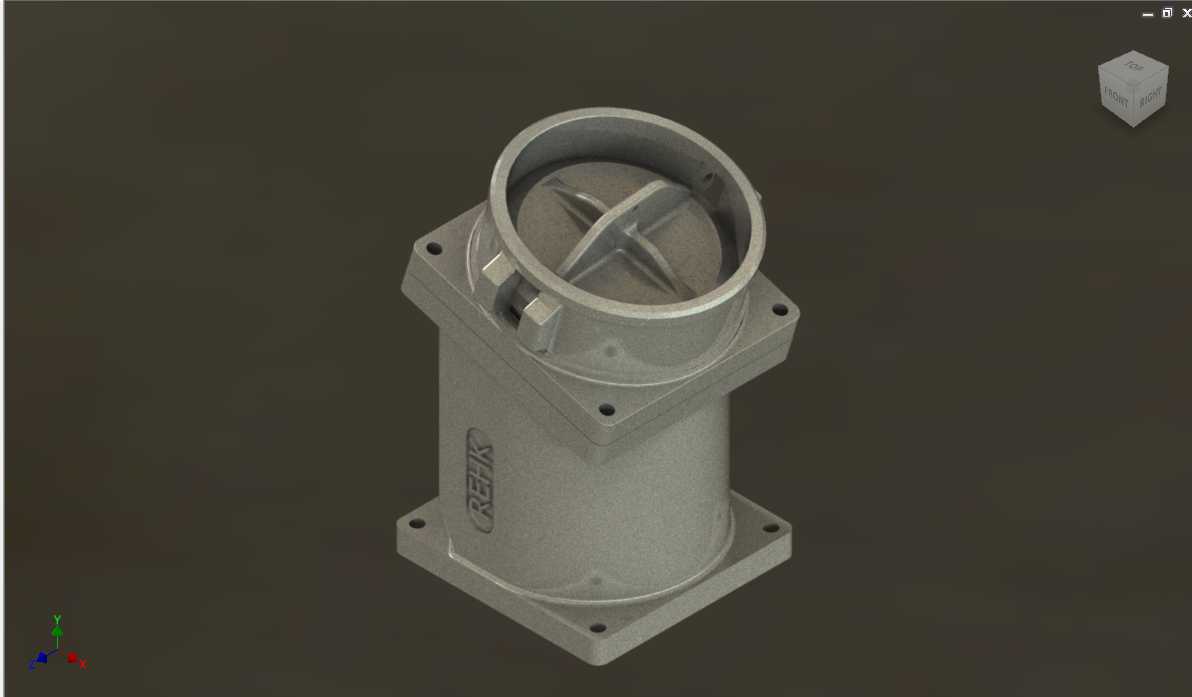

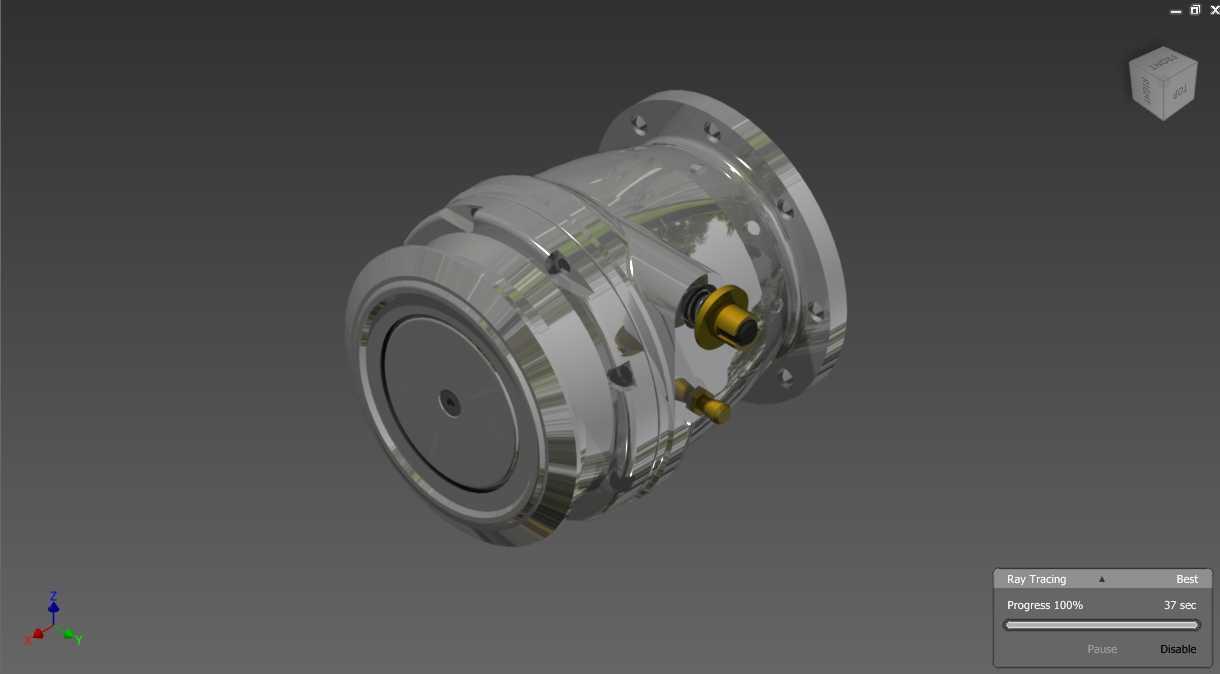

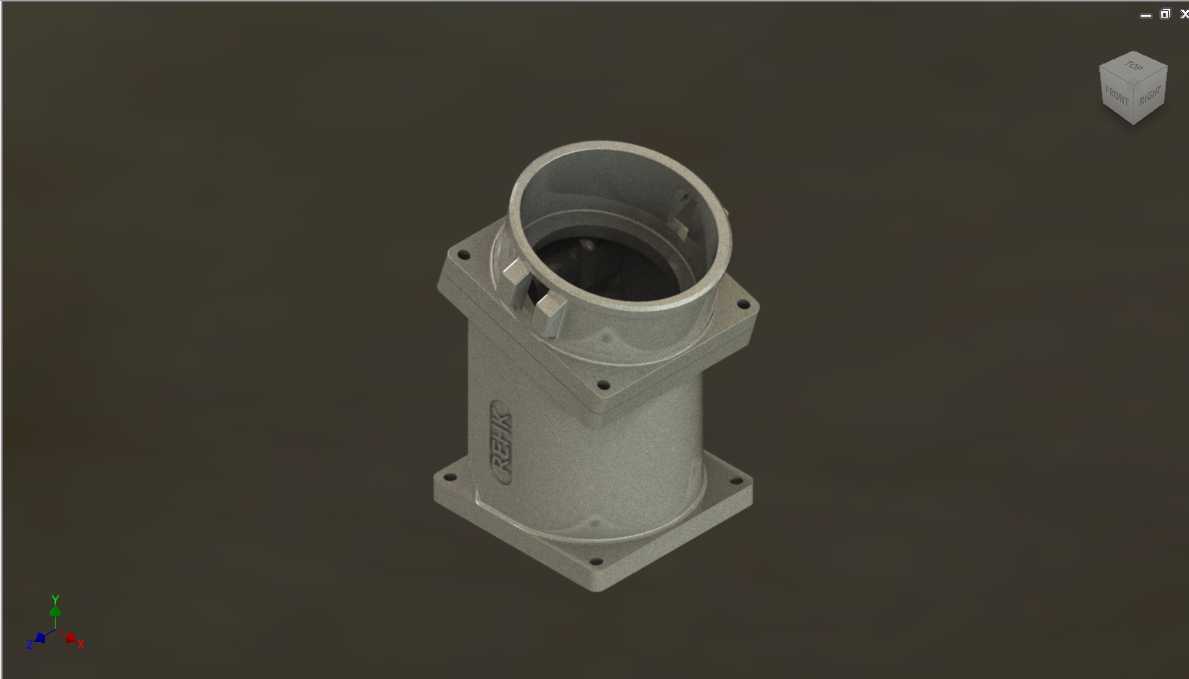

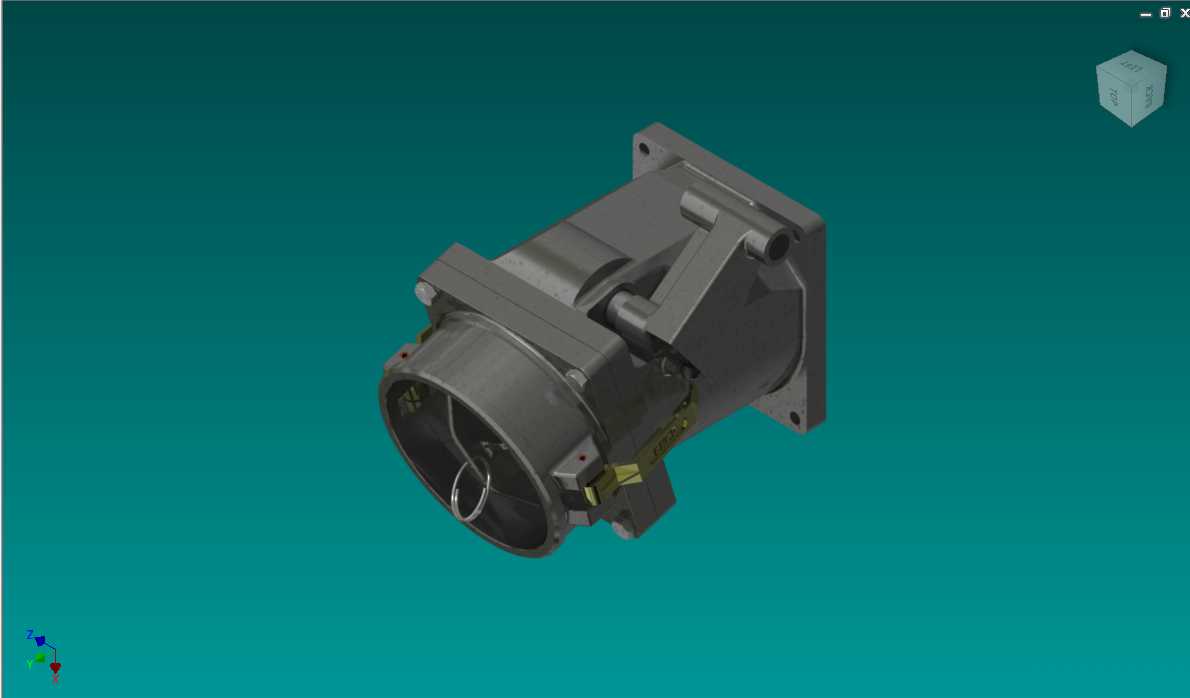

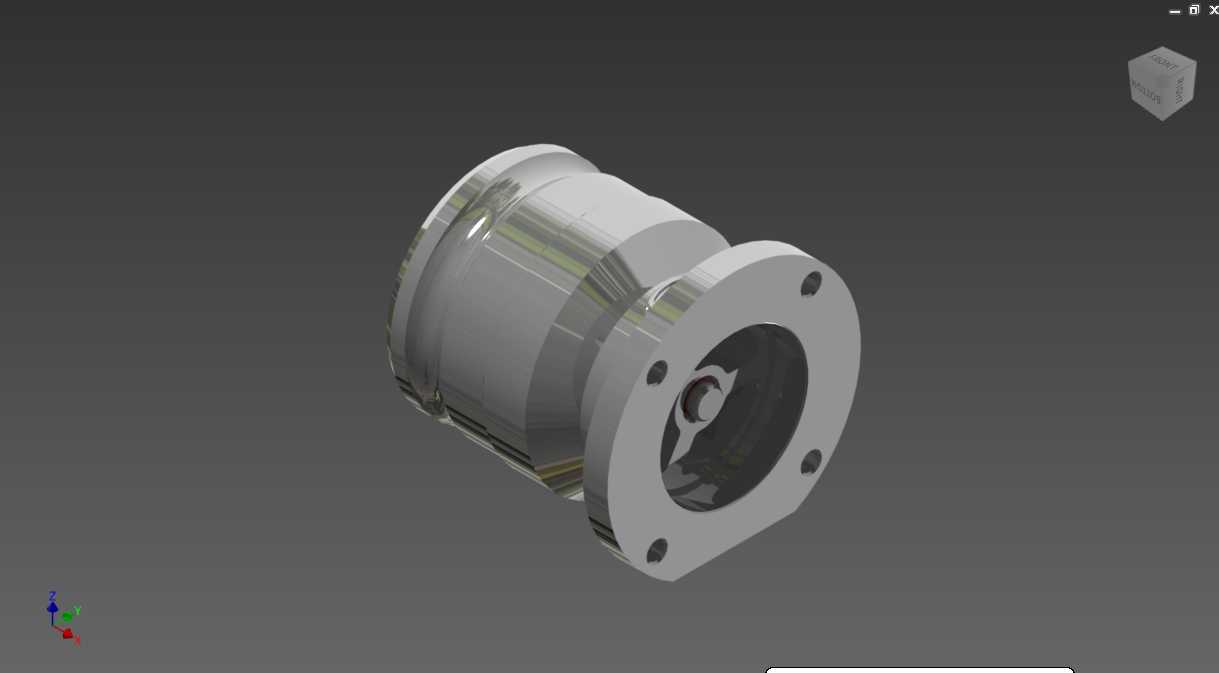

　　从结构设计的角度来看，整个部件采用上下法兰对接的安装形式，主体为等径直筒流道，内部的瓣片采用十字筋条做支撑限位，既保证瓣片开合过程中不会出现偏移卡滞，也能在瓣片闭合时提供足够的支撑强度，避免带压介质反向冲击时瓣片出现变形导致密封失效。上下两端的法兰盘均采用方形带安装孔的设计，相比圆形法兰，方形法兰在小通径管路的安装场景中，对安装空间的要求更低，四个角的安装孔可以直接配合螺栓与上下游管路的法兰端完成固定，安装对位时不需要额外调整法兰周向角度，现场装配的效率更高。筒身外侧做了局部的标识位预留，可以直接在筒身外壁蚀刻介质流向、公称压力、通径参数等标识，方便后期运维人员快速识别管路走向与部件参数。

　　设计过程中，首先要明确适配的管路通径与公称压力等级，以此确定筒身的壁厚、法兰盘的厚度以及安装孔的中心距参数，筒身内壁要做光滑过渡处理，避免出现凸起、台阶等结构造成介质紊流，减少流道内的阻力损失。内部瓣片的转轴位置要做耐磨处理，因为瓣片在长期开合过程中会与支撑筋条的转轴位产生反复摩擦，若耐磨性能不足，长期使用后会出现间隙变大、瓣片晃动的问题，直接影响闭合时的密封精度。瓣片的密封面要与筒身内的密封座做贴合度配研，保证闭合时整个密封面无间隙，避免出现内漏问题。安装边界方面，这类结构的轴向安装尺寸要匹配上下游管路的预留间距，法兰安装孔的位置公差要控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题，筒身的外径尺寸要预留足够的操作空间，保证后期维护时可以顺利完成拆装，不需要额外拆解周边的管路部件。

　　从实际选型适配的角度来看，这类瓣式结构适合输送洁净度较高的流体介质，若介质中含有较多颗粒杂质，容易在瓣片闭合时卡入密封面间隙，造成密封失效，因此在含杂质的介质管路中使用时，需要在结构上游端配套配置过滤组件，避免杂质进入瓣片配合位置。瓣片的开合角度要做限位设计，最大开合角度不超过80度，保证介质反向流动时瓣片可以在重力作用下快速复位闭合，不会因为开合角度过大出现卡滞无法复位的问题。筒身与上下法兰的连接位置要做圆角过渡，减少应力集中，避免在管路压力波动时，连接位置出现开裂泄漏的问题。整个结构的材质选择要根据输送介质的腐蚀性、工作温度范围确定，常规工况下可以采用铸铝或普通碳钢材质，腐蚀性介质场景则需要采用不锈钢或工程塑料材质，同时要保证瓣片与密封座的材质硬度差在合理范围，避免长期启闭过程中出现密封面磨损过快的问题。
