三孔按钮操作站急停控制盒结构

　　这款三孔按钮操作站，是工业现场电气控制回路里最常见的本地操作终端，日常在输送线旁、小型单机设备侧、检修工位旁都能见到它的身影，主要用来给现场操作人员提供就近的设备启停、急停、模式切换操作入口，不用绕到主控制柜跟前就能完成基础操作，能大幅缩短设备操作的动线，尤其是在设备调试、故障排查、临时停机的场景下，就近操作的效率优势非常明显。

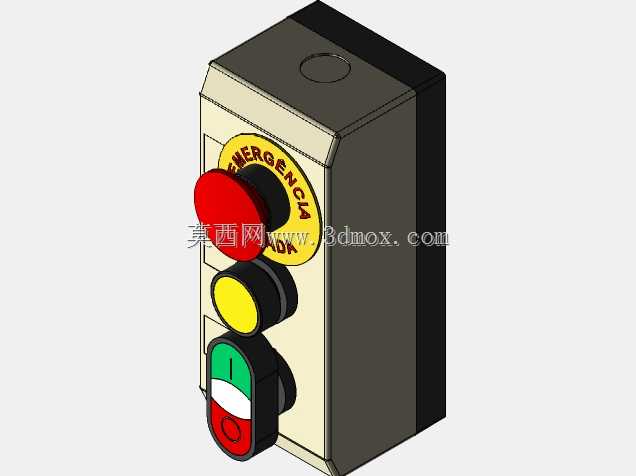

　　从结构设计来看，整个壳体采用方正的盒式结构，外壳做了阶梯式的分模设计，主体安装基座和前面板采用卡扣加紧固件的组合固定方式，既方便内部接线的时候拆开面板操作，也能保证装配完成后的结构强度，壳体边角做了小角度的倒角处理，避免安装和使用过程中锐边划伤操作人员。面板上预留了三个标准的22mm安装孔位，从上到下依次布置了急停按钮、黄色指示灯、带选择标识的二位操作按钮，孔位间距严格遵循电气元件安装的安全间隙要求，相邻元件之间预留了足够的接线空间，不会出现按钮拧紧后互相干涉、接线端子挤压的问题，同时手指操作的时候也不会误碰到相邻的按钮，符合现场操作的人机工程要求。

　　最上方的急停按钮采用红色蘑菇头设计，搭配黄色的警示标识圈，上面印有紧急停止的相关提示字样，按钮采用旋转复位的结构，按下之后会保持锁定状态，必须顺时针旋转才能弹起复位，能避免误碰导致的设备意外重启，这也是安全类控制元件的强制设计要求。中间的黄色按钮为平钮结构，一般用作设备的故障指示或者预备状态提示，也可以根据实际控制需求替换为点动按钮。最下方的按钮带红绿标识和操作档位标记，既可以作为启停按钮使用，也可以作为手动/自动模式的切换选择开关，三个元件的布局符合操作人员从上到下的操作习惯，紧急情况下伸手就能第一时间拍到最上方的急停按钮，不用刻意寻找位置。

　　安装边界方面，整个控制盒的背部预留了标准的导轨安装卡槽，也可以通过壳体四个角的沉头孔直接用螺丝固定在墙面、设备机架或者操作支架上，安装方式灵活，适配不同现场的安装条件。壳体内部预留的接线空间可以容纳三个按钮的接线端子，同时预留了线缆引入的格兰头安装位，不管是从背部进线还是从底部进线都能适配，防护等级可以满足普通工业车间的使用要求，能阻挡日常的灰尘飞溅和少量的淋水，适合在干燥的室内工业场景使用。

　　设计过程中优先考虑了现场操作的可靠性和安全性，所有元件的安装位置都做了加强筋处理，频繁按动按钮的时候不会出现面板凹陷、松动的问题，壳体选用的材料具备一定的抗冲击性能，即使现场有轻微的磕碰也不会出现壳体开裂的情况。同时整个结构的建模完全按照实物的装配关系搭建，每个按钮的按压行程、旋钮的转动角度都做了还原，不管是用来做设备的电气布局仿真，还是做操作工位的人机工程验证，都能直接调用，不需要再额外调整结构尺寸。在实际的设备改造项目里，这类标准尺寸的按钮盒可以直接替换现场损坏的旧部件，安装孔位和尺寸都和通用产品保持一致，不用重新在机架上打孔，能大幅缩短现场改造的施工时间。
