铝型材斜顶防护传感安装机架结构

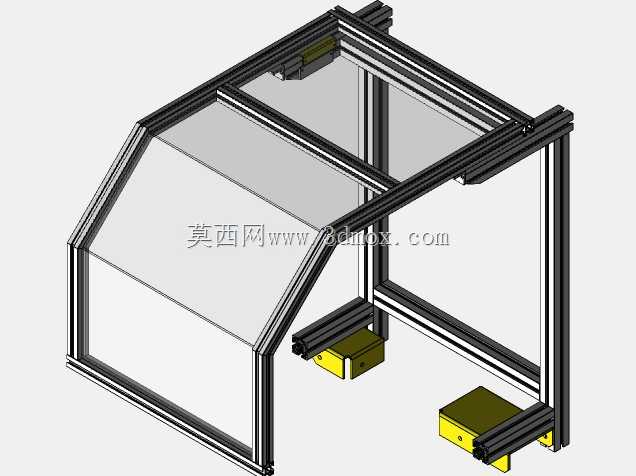

　　这款铝型材搭建的斜顶式防护机架，主要面向工业生产线上的工位防护、传感检测单元集成场景设计，常见于自动化流水线的作业端防护、人工操作工位的安全隔离，或是小型检测设备的外围承载框架。从实际使用场景来看，这类机架多布置在生产线的检测工位、人工上料工位旁，既可以通过透明面板阻挡作业过程中飞溅的碎屑、切削液，也能为安装在框架底部的传感单元提供稳定的安装基准，避免外部磕碰、粉尘堆积影响检测精度。

　　从功能特性上看，框架整体采用工业铝型材拼接，无需焊接加工，所有连接节点均通过型材内置的T型螺栓、角件锁紧，后期调整安装位置、拓展加装附件时，只需要松开对应节点的紧固件即可重新排布，适配不同尺寸的检测元件、操作面板安装需求。斜向布置的顶面设计，一方面可以避免顶部积灰、落料堆积在防护面板上遮挡视线，另一方面斜向结构相比平顶设计，能在相同的底部操作空间下，减少框架顶部对操作人员视线的遮挡，操作人员站在框架开口侧作业时，视线可以顺着斜面板自然落到工位作业点，不会出现平顶框架边缘遮挡视野的问题。框架底部预留的两个安装位，是专门为对射式传感器、光电检测单元设计的安装基准面，安装面直接与铝型材的基准槽锁紧，能保证两个传感单元的对中度偏差控制在铝型材的直线度公差范围内，不需要额外做复杂的校准工装，安装时只需要将传感器底座卡入型材槽内，调整到对应检测高度后锁紧即可，大幅缩短现场安装调试的周期。

　　设计思路上，整个框架的型材选型遵循轻量化与刚性平衡的原则，主承载立柱、横梁采用同一系列的铝型材，保证拼接时的槽位对齐，不需要额外做转接件。透明防护面板采用嵌入式安装，面板边缘卡入型材的密封槽内，配合橡胶压条固定，不需要在面板上打孔，既避免了面板打孔处的应力开裂问题，也能提升防护面板的密封性能，阻挡细小粉尘从面板拼接缝隙进入框架内部。框架的开口侧完全开放，对应操作人员的作业面，没有多余的横梁遮挡，方便操作人员取放工件、调整工位参数，而其余三个封闭面配合透明面板，形成半封闭的防护空间，在不影响观察内部作业状态的前提下，实现物理隔离防护。

　　从安装边界与尺寸适配来看，框架的底部支脚直接与生产线的台架、地面安装板连接，支脚位置预留了标准的安装孔位，可以适配不同高度的可调脚杯、脚轮安装，当需要移动工位时，更换脚轮即可推动整个框架转移，不需要拆解结构。框架的内部净空尺寸，预留了常规小型检测工位的操作空间，斜顶面的最低处高度高于操作人员站立作业时的手肘高度，不会在作业时磕碰手臂，最高处的高度控制在常规厂房照明灯具的安装高度以下，不会遮挡工位照明。底部的传感器安装位距离框架底部基准面的高度，预留了常规光电传感器、接近开关的接线空间，传感器接线可以顺着铝型材的内置槽布线，线缆完全隐藏在型材槽内，配合线槽盖板固定，外部看不到裸露的线缆，既避免线缆被工件剐蹭，也能让整体外观更整洁。

　　在实际工程应用中，这类框架还可以根据需求在斜顶面加装显示屏、状态指示灯，型材的T型槽可以直接固定显示屏安装支架，不需要额外焊接支架，调整显示屏角度时只需要松开支架的锁紧螺栓即可。框架的拼接精度完全依托铝型材本身的切割精度保证，所有型材的端面切割垂直度控制在常规工业铝型材的公差范围内，拼接后整体框架的对角线偏差小，不会出现防护面板安装不上、缝隙不均的问题。相比传统的焊接钢管机架，这种铝型材拼接的机架重量更轻，表面阳极氧化处理后不需要额外做喷漆防锈处理，在潮湿、多切削液的生产环境下也不会出现锈蚀掉漆的问题，后期维护只需要擦拭表面即可，维护成本更低。
