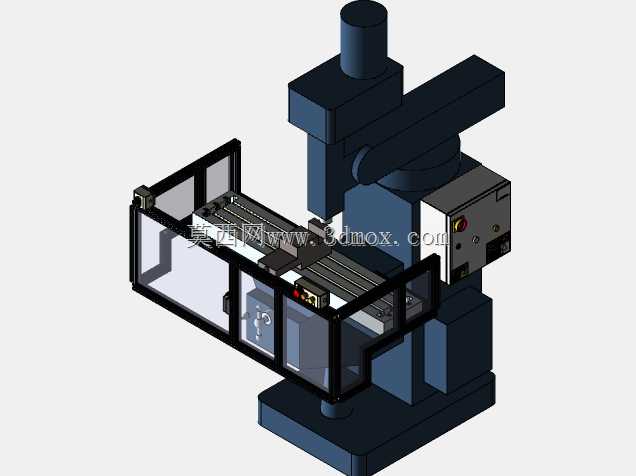

这套立式铣床结构的设计,首先围绕中小批量精密零件加工场景的实际需求展开,在常规立式铣床的基础上整合了全封闭安全防护外罩,适配机械加工车间、职业院校实训基地、小型精密零部件加工厂的日常铣削作业需求,可完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多类金属切削工序,针对钢件、铝合金、工程塑料等常见加工材质都能适配。从结构布局来看,整体采用经典的立式床身C型布局,床身作为核心承载构件采用大截面箱型结构设计,底部设置加宽安装底座,可直接通过地脚螺栓固定在混凝土地基上,安装时需保证底座水平度误差控制在0.02mm/1000mm以内,避免长期运行出现导轨磨损不均、加工精度漂移的问题。主轴箱安装在床身竖直导轨面上,可沿Z轴方向完成进给运动,
顶部设置主轴驱动单元安装位,可根据加工需求适配不同功率的主轴电机,主轴端面预留标准刀具安装接口,可适配铣刀、钻头、镗刀等多类加工刀具。横向滑座安装在床身前部的水平导轨上,可沿X轴方向完成横向进给,工作台安装在滑座上部的纵向导轨上,可沿Y轴方向完成纵向进给,三个进给轴均预留丝杠螺母副安装位、导轨滑块安装基准面,设计时严格控制各轴的行程边界,X轴有效行程适配400mm级加工范围,Y轴有效行程适配300mm级加工范围,Z轴有效行程适配350mm级加工范围,可满足常规中小型零件的加工行程需求。安全防护外罩是这套结构的重点设计部分,外罩采用铝型材框架搭配透明防护板的结构,框架通过螺栓固定在床身底座与工作台周边的安装基准面上,
前部设置可开合的安全防护门,门上设置安全联锁开关安装位,防护门关闭状态下设备才可启动运行,避免加工过程中切屑飞溅、切削液甩出造成的人员伤害,外罩侧面预留切削液管道、电气线路的穿装孔位,后部设置排屑口对接位置,可适配链板式排屑器完成切屑自动排出。操作面板安装在防护外罩的右侧悬臂上,可根据操作人员的站位调整悬臂角度,面板上预留急停按钮、进给倍率旋钮、主轴转速调节旋钮、启动停止按钮的安装位,操作高度设置在距离地面1.1m-1.3m区间,符合成年人站立操作的人机工程学要求,减少长时间操作的疲劳感。设计过程中重点考虑了各运动部件的干涉问题,在三维建模阶段完成了全行程运动仿真验证,确认工作台在全行程移动、主轴箱全行程升降过程中,
均不会与防护外罩、操作面板、排屑结构发生运动干涉,各导轨面、丝杠副的位置均预留了润滑管路的安装空间,日常维护时可直接通过预留的注油点完成润滑保养,不需要拆解外部防护结构。冷却系统的喷嘴安装位设置在主轴箱下部,可随主轴同步移动,喷嘴角度可手动调整,能够直接对准刀具切削位置输送切削液,完成加工过程中的刀具冷却与切屑冲刷,切削液回流槽设置在工作台下部的底座区域,可将使用后的切削液汇集后回流到机床外部的切削液水箱中,经过滤后循环使用。电气柜集成安装在床身右侧的后部空间,柜内预留驱动器、IO模块、电源模块的安装导轨与接线端子排位置,电气柜与外部运动部件的连线均采用拖链防护,避免进给运动过程中线路被拉扯磨损,拖链的弯曲半径按照所选电缆的最小弯曲半径要求设置,保证线路长期运行的可靠性。整套结构的外形尺寸控制在长1.8m、宽1.6m、高2.3m的区间内,不需要过大的车间安装空间,适合中小型加工车间的设备布局规划,设备进场时可拆解为床身底座、主轴箱、工作台、防护外罩几个模块,通过普通叉车即可完成转运,现场组装时只需要按照定位基准完成各模块的拼接固定,即可完成主体结构的安装,大幅降低了设备进场安装的难度。
