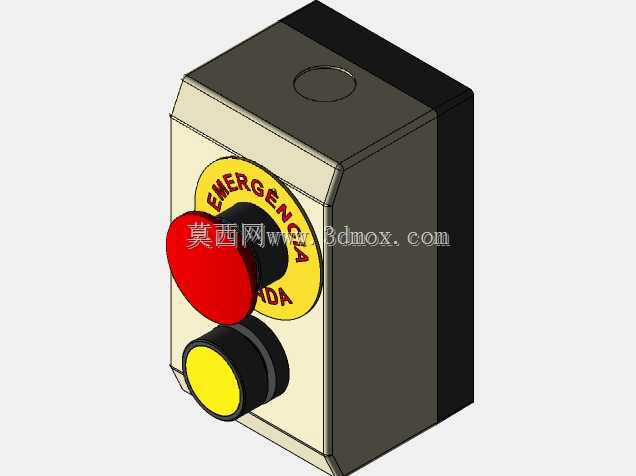

带急停控制的按钮操作盒三维结构

　　这款按钮操作盒的结构设计，首先要匹配工业现场的安全操作需求，红色蘑菇头急停按钮是核心安全部件，按照工业安全规范，急停按钮必须突出于操作面，保证操作人员在突发状况下可以第一时间拍击触发，不需要精准定位就能完成紧急停机操作，按钮头部的直径和突出高度都符合常规操作的人机工程要求，拍击时的受力面足够大，不会出现误触或者按空的情况。下方的黄色平头按钮作为常规功能操作键，和急停按钮形成明确的色彩区分，红色对应紧急停止，黄色对应常规启停或者复位功能，操作人员不需要额外辨识标识，靠颜色就能快速区分按钮功能，降低现场操作的失误率。

　　从安装边界来看，这款操作盒采用壁挂式或者台面固定的安装形式，盒体的背部预留了平整的安装贴合面，不需要额外做复杂的安装支架，直接通过螺栓就可以固定在设备机架、操作立柱或者生产线旁的工位台面上，盒体的边角做了小角度的倒角处理，既避免了尖锐边角在现场安装、操作过程中划伤人员，也不会因为边角过于尖锐在运输、安装过程中出现磕碰掉漆或者结构开裂的问题。盒体的开合结构采用侧边卡扣或者内置螺栓固定的形式，内部预留了足够的接线空间，按钮的接线端子距离盒体内壁有足够的安全间隙，方便现场电工进行接线、检修作业，不需要额外扩大盒体内部空间就能完成导线的排布和端子的压接。

　　在实际应用场景中，这类按钮操作盒多用于小型 standalone 设备的本地操作端，比如小型输送线的旁侧操作位、单机自动化设备的工位操作端、检修区域的本地控制盒，不需要集成复杂的触控显示或者多档位开关，只保留最核心的急停和单功能操作按钮，既满足现场安全规范要求，也不会因为功能冗余造成操作复杂度提升。设计过程中首先考虑的是操作的可达性，急停按钮的安装位置距离操作盒底部的高度，刚好匹配成年人站立操作时的手部自然抬起高度，拍击急停时手臂不需要过度抬起或者下压，符合现场操作的发力习惯，黄色功能按钮的位置在急停按钮下方，日常操作时不会误碰到急停按钮，两个按钮的中心间距留足了操作间隙，按动黄色按钮时手指不会蹭到急停按钮的边缘。

　　盒体的材质选型思路上，外壳采用工程塑料注塑成型的结构，表面做哑光处理，不会在车间照明环境下产生反光干扰操作人员视线，盒体的壁厚均匀，既保证了足够的结构强度，在现场受到轻微磕碰时不会出现开裂变形，也不会因为壁厚过大造成整体重量过重，增加安装固定的负载。按钮和盒体的配合处做了密封台阶结构，可以满足常规工业车间的防尘要求，避免车间内的粉尘、切削液飞溅进入盒体内部，造成按钮触点接触不良或者短路的问题。标识区域预留了圆形的标识粘贴位，急停按钮周围的黄色警示圈直接集成在盒体面板上，不需要额外粘贴警示标识，长期使用不会出现标识脱落、磨损看不清的问题，警示圈上的文字区域做了凹陷处理，后续可以根据使用场景印刷对应语言的警示文字，不需要重新开模制作面板。

　　从结构建模的细节来看，盒体的上下盖配合止口做了错位设计，装配时可以快速定位，不需要额外做定位柱就能保证上下盖的对齐，按钮的安装孔位公差按照按钮厂商的推荐安装尺寸设计，装配时按钮可以直接卡入孔位，不需要额外修磨孔位就能完成固定，按钮的锁紧螺母和盒体之间预留了平垫的安装空间，保证按钮固定后不会出现松动旋转的问题。盒体顶部预留的穿线孔位置做了圆滑翻边，穿线时不会划伤线缆的绝缘层，穿线孔的尺寸匹配常规的电缆防水接头，可以直接安装标准规格的格兰头，满足现场布线的密封要求。
