普莱卡托尔诺弧形传感器防护装置结构

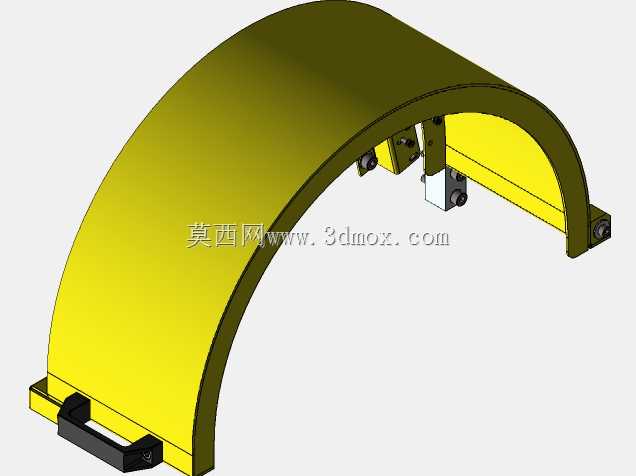

　　在工业现场的检测工位布局中，外露的传感检测元件往往面临切屑飞溅、物料磕碰、粉尘积覆的风险，这类弧形防护结构的核心作用，就是为安装在弧形作业区间内的检测类传感元件提供物理屏障，避免外界干扰源直接作用于传感探头，保证检测信号的稳定输出。从结构形态来看，该防护件采用大曲率半圆弧的主体构型，这种构型并非随意设计，而是匹配环形输送线、回转工作台这类圆周运动工位的检测安装需求——当待检测工件随回转载体做圆周运动经过检测点时，弧形护罩可以顺着工件的运动轨迹形成半包围防护区间，既不会干涉工件的正常流转，又能将传感元件完全罩护在弧形腔体内部，阻挡加工过程中飞出的金属切屑、喷涂工位的漆雾、装配工位的散落紧固件直接撞击传感探头。

　　从功能特性上拆解，该防护结构的主体采用薄壁弧形板构型，内壁做光滑过渡处理，不会在护罩内部形成积尘死角，日常维护时只需用压缩空气从护罩端部吹扫，即可将内部积留的粉尘、碎屑清理干净，无需频繁拆卸护罩。护罩的两端设置了快装式连接座，连接座上预留了与安装支架匹配的定位孔位，安装时不需要额外做适配加工，直接通过标准紧固件即可将护罩固定在检测工位的机架上，连接座与弧形主体之间设置了微调腰型孔，允许安装时根据传感探头的实际检测角度，小范围调整护罩的偏转角度，确保护罩的开口方向完全对准工件的检测路径，不会遮挡传感元件的检测视场。护罩下部设置的卡扣式固定结构，主要用于传感线缆的规整收纳，避免随工件运动拖挂的线缆勾扯到传感探头，同时也能防止线缆长期暴露在外部被油液腐蚀、被尖锐物件割破绝缘层。

　　在设计思路的落地层面，该防护结构的弧形曲率是根据对应工位回转载体的外径做匹配设计的，护罩内壁与回转工件的外轮廓之间预留了均匀的安全间隙，这个间隙值经过现场工况验证，既不会因为间隙过小导致工件流转时剐蹭护罩内壁，也不会因为间隙过大让飞溅的切屑从缝隙中窜入护罩内部撞击探头。护罩的壁厚选择兼顾了结构强度与轻量化需求，在常规机加工工位的切屑冲击下不会出现变形凹陷，同时整体重量较轻，单人即可完成安装与位置调整，不需要额外设计加强筋结构，避免加强筋形成的积尘死角影响后期维护。护罩的端部开口做了卷边钝化处理，不会在安装维护时划伤操作人员的手部，也不会割破穿入护罩内部的传感线缆外皮。

　　从安装边界来看，该防护结构的安装基准面位于下部的两个连接座端面，安装时需要保证两个连接座的共面度误差在允许范围内，避免护罩安装后出现偏斜，导致弧形内壁与工件运动轨迹的间隙不均匀。护罩的内部腔体尺寸完全匹配对应型号传感探头的安装尺寸，探头安装在护罩内部的支架上时，探头的检测端面与护罩开口端面的距离经过校准，既保证探头处于护罩的有效防护范围内，又不会因为探头过于深入护罩内部导致检测距离不足。在实际工况应用中，这类弧形防护结构多用于轴承套圈检测线、齿轮加工回转工位、环形包装线的物料检测点位，这些工位的共同特点是工件做圆周回转运动，检测点固定在回转路径的侧方，普通的平板式护罩无法顺着回转轨迹形成连续防护，容易出现防护盲区，而这种半包围的弧形护罩可以沿着工件的运动轨迹形成连续的防护区间，在不干涉工件正常运动的前提下，为传感元件提供全方位的物理防护。

　　此外，该防护结构的下部设置的可调节压块组件，主要用于适配不同厚度的安装支架，当现场安装支架的板材厚度存在偏差时，可以通过调整压块的锁紧位置，保证护罩与支架之间的连接牢固性，不会因为设备运行的振动导致护罩出现移位。护罩的表面采用醒目的防护涂层，一方面可以在设备日常巡检时快速识别防护件的安装位置，检查护罩是否存在变形、移位的情况，另一方面涂层本身具备耐油、耐切削液腐蚀的特性，长期在机加工现场的油雾环境下使用不会出现涂层脱落、基材锈蚀的问题，延长防护件的实际使用寿命。在结构建模过程中，弧形主体的曲面采用等壁厚抽壳处理，所有连接位置的圆角过渡都经过应力校核，避免在紧固件锁紧位置出现应力集中导致护罩开裂，连接孔的位置公差与现场常用的安装支架孔位完全匹配，不需要二次加工即可直接装配使用，降低现场安装的调整工作量。
