这类径向布局的多输出端动力结构,常应用在小型自动化执行机构、桌面级精密设备、多工位同步驱动的轻载工位中,区别于传统单轴输出电机,它能在单一动力输入的基础上,通过径向分布的三个输出接口,同步向三个呈120度夹角的方向传递扭矩,省去了额外加装齿轮分动箱、同步带传动组的安装空间,在紧凑安装场景下的适配性更强。从实际使用场景来看,这类结构多匹配小扭矩、多工位同步动作的需求,比如小型分拣设备的分料拨杆驱动、实验室小型流体阀组的同步启闭、精密检测设备的多工位探头进给驱动,都能通过这类径向动力结构实现单动力源驱动多执行端的效果,减少整机的动力元件配置数量,降低布线与控制逻辑的复杂度。

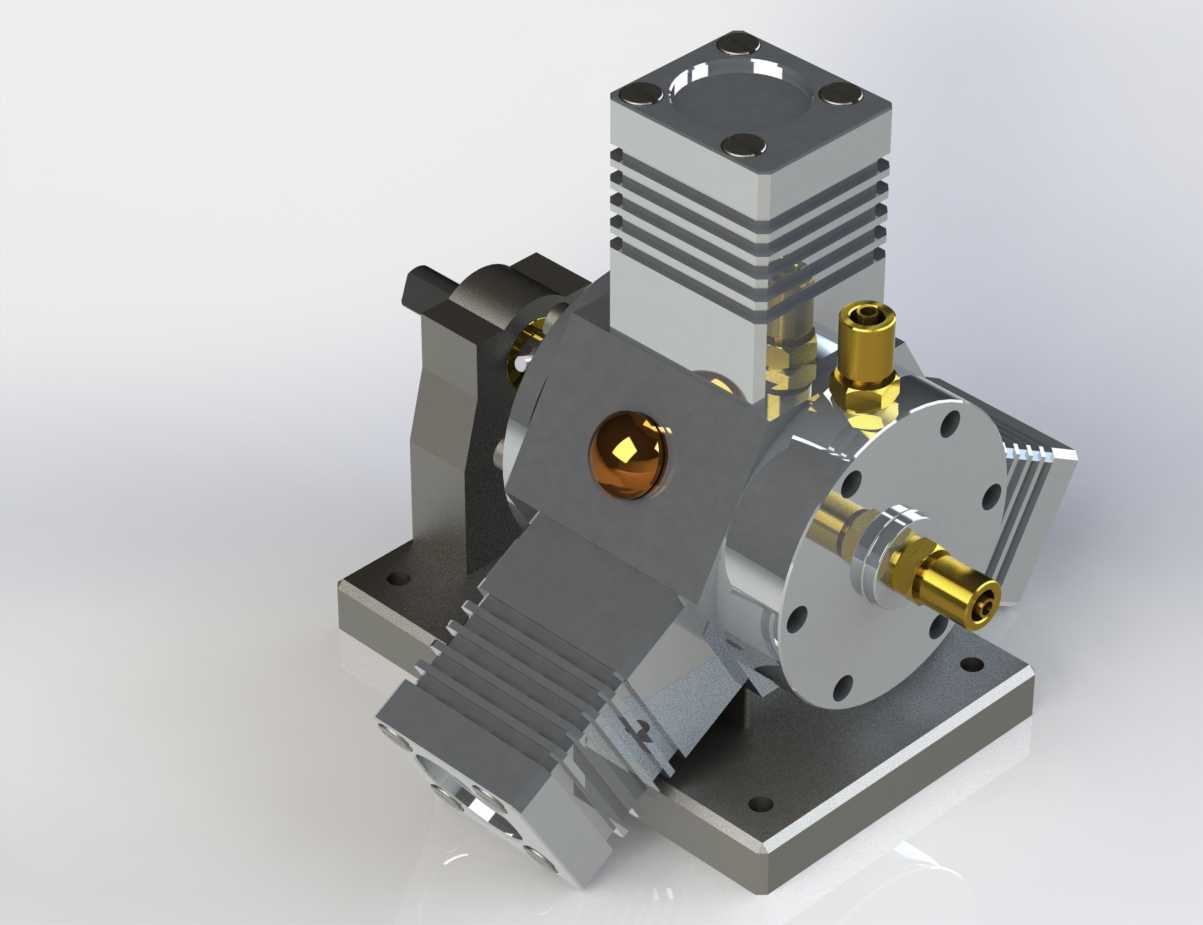

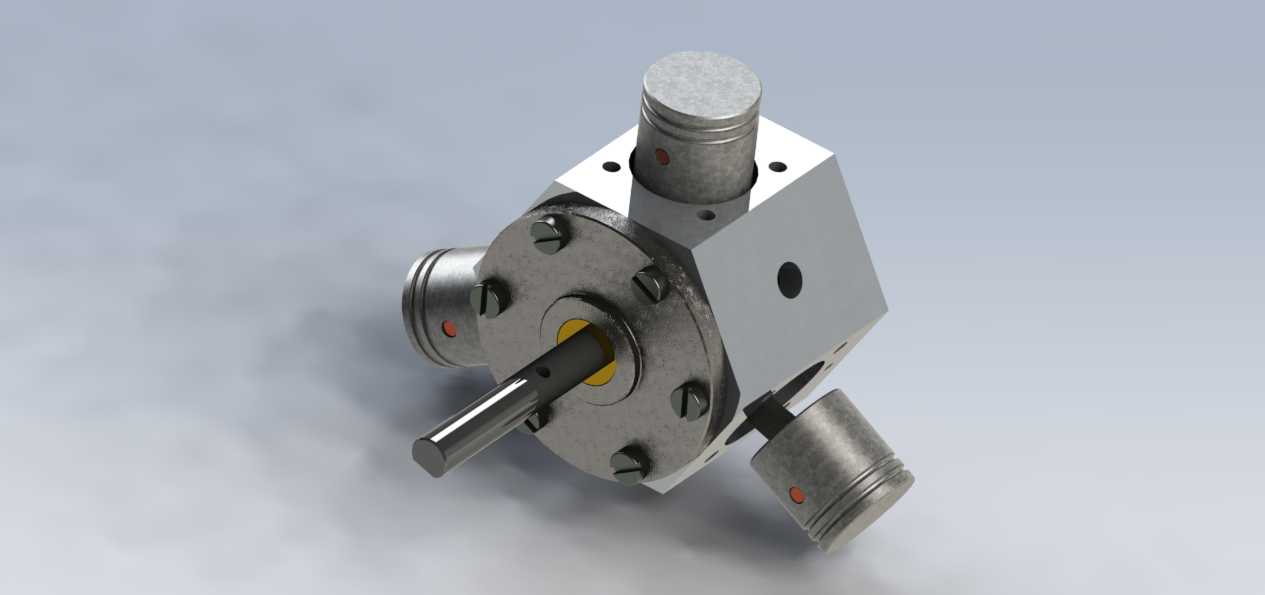

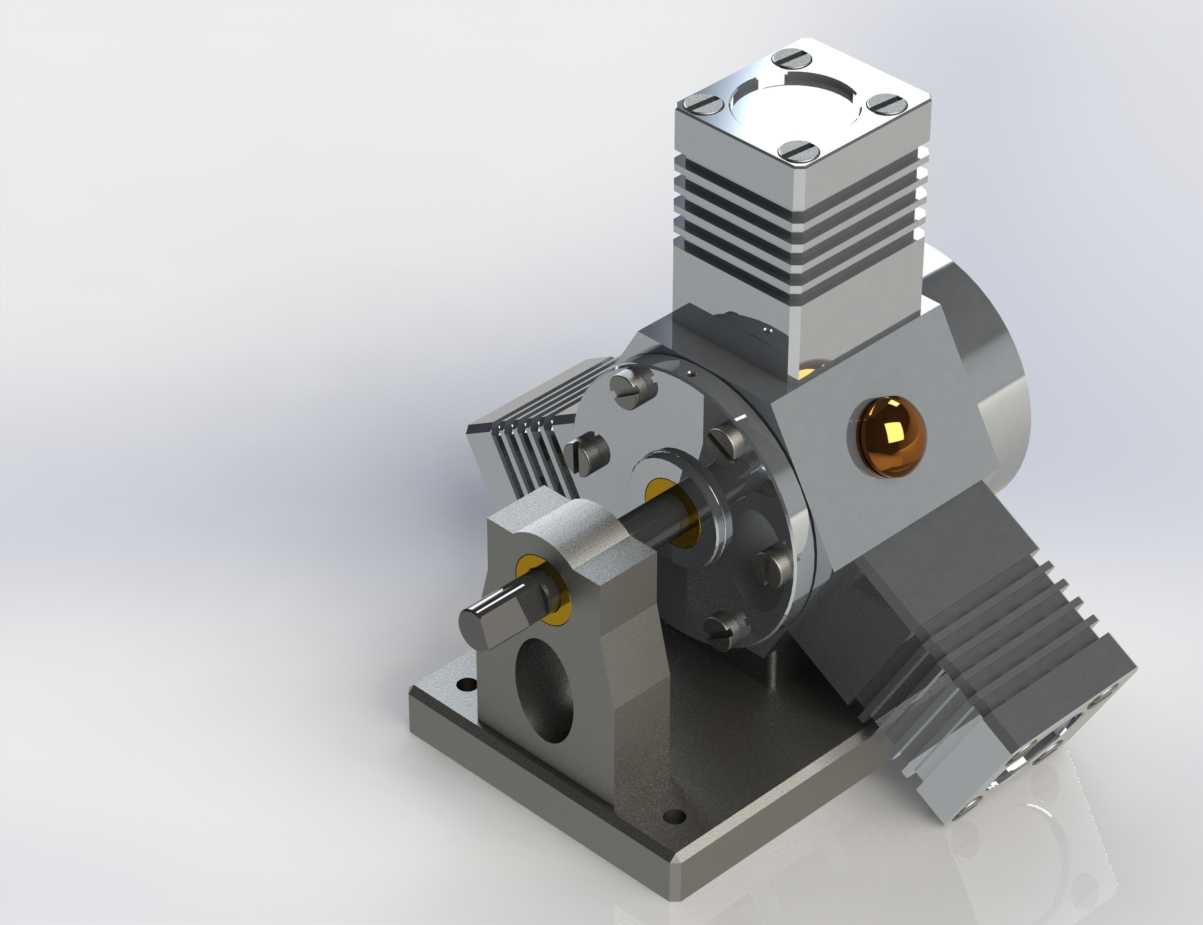

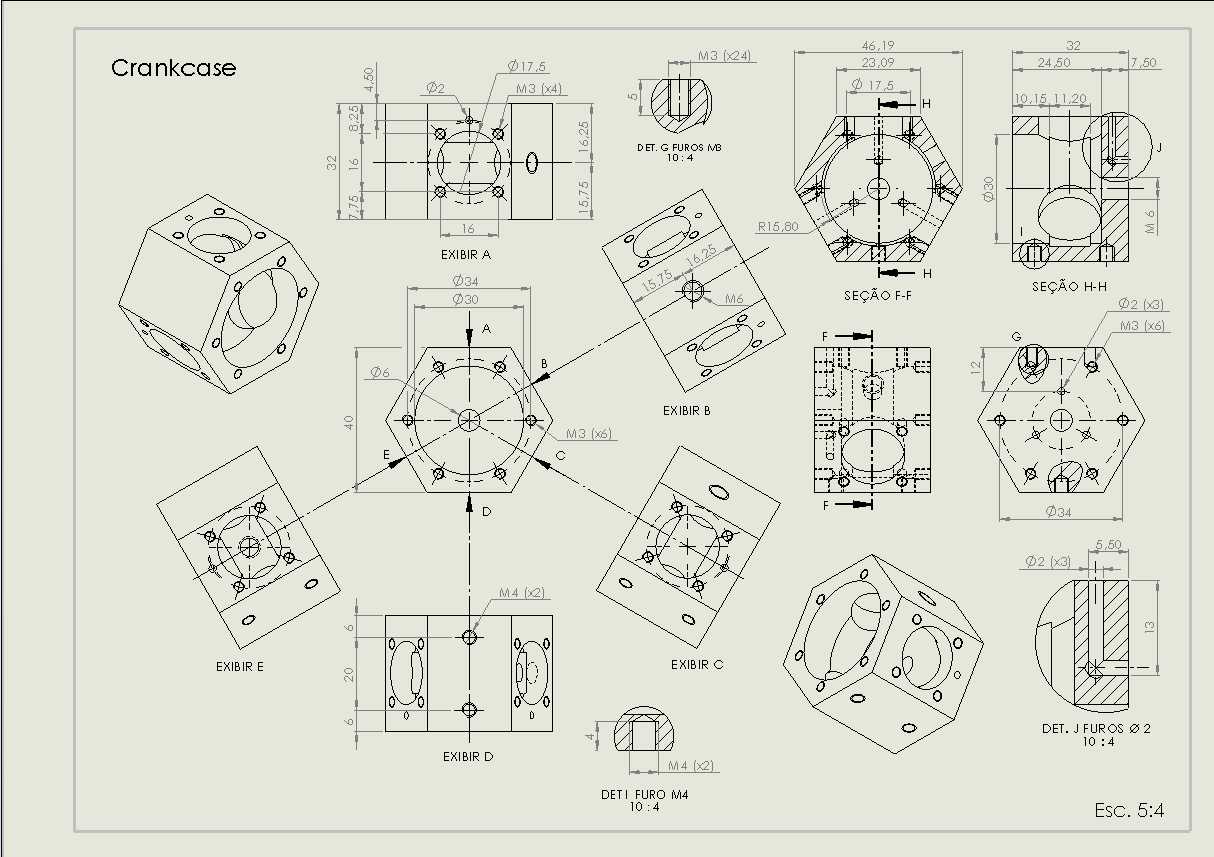

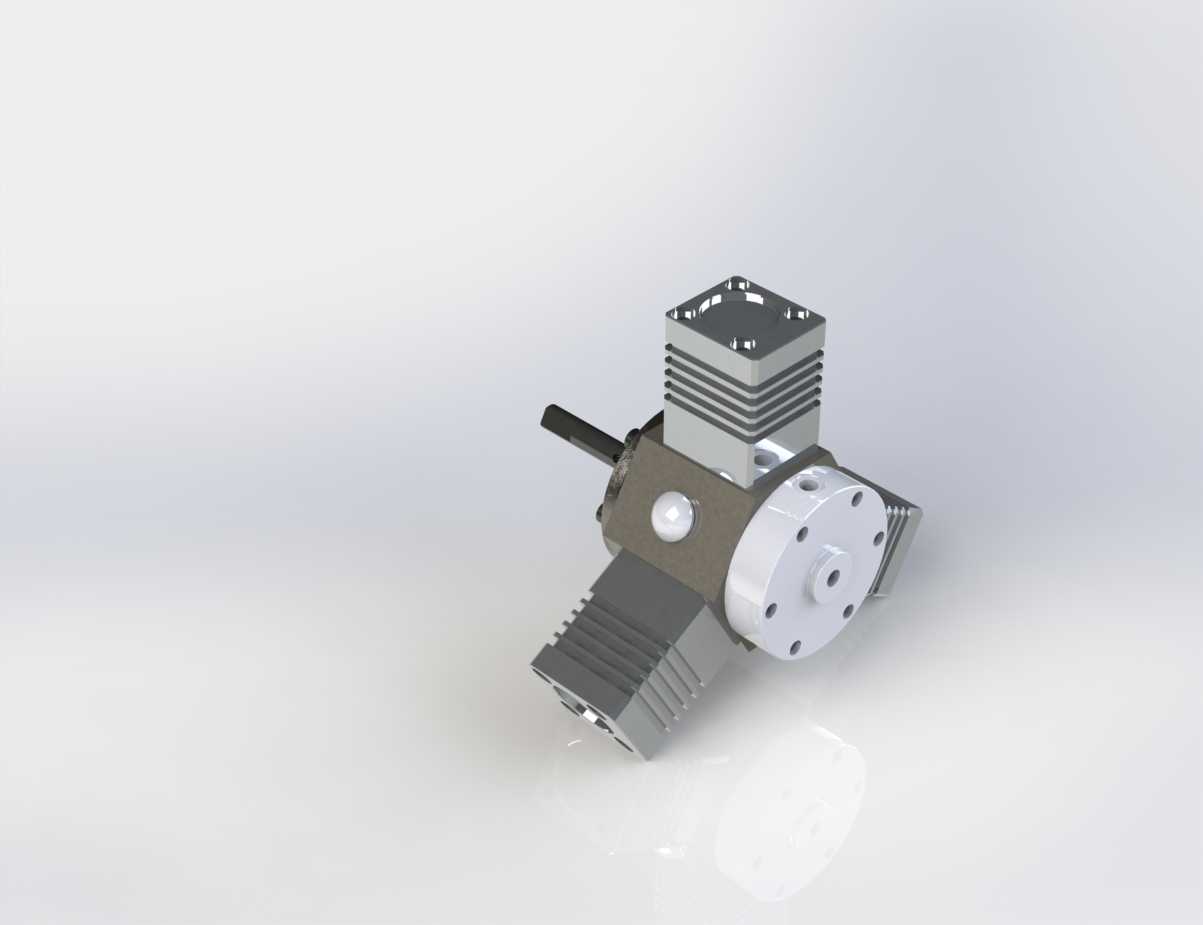

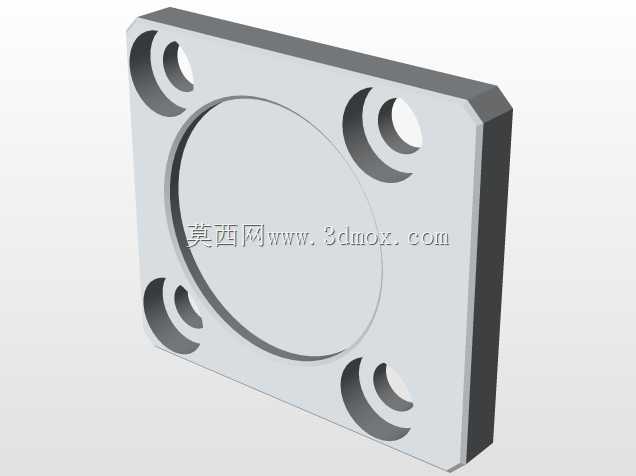

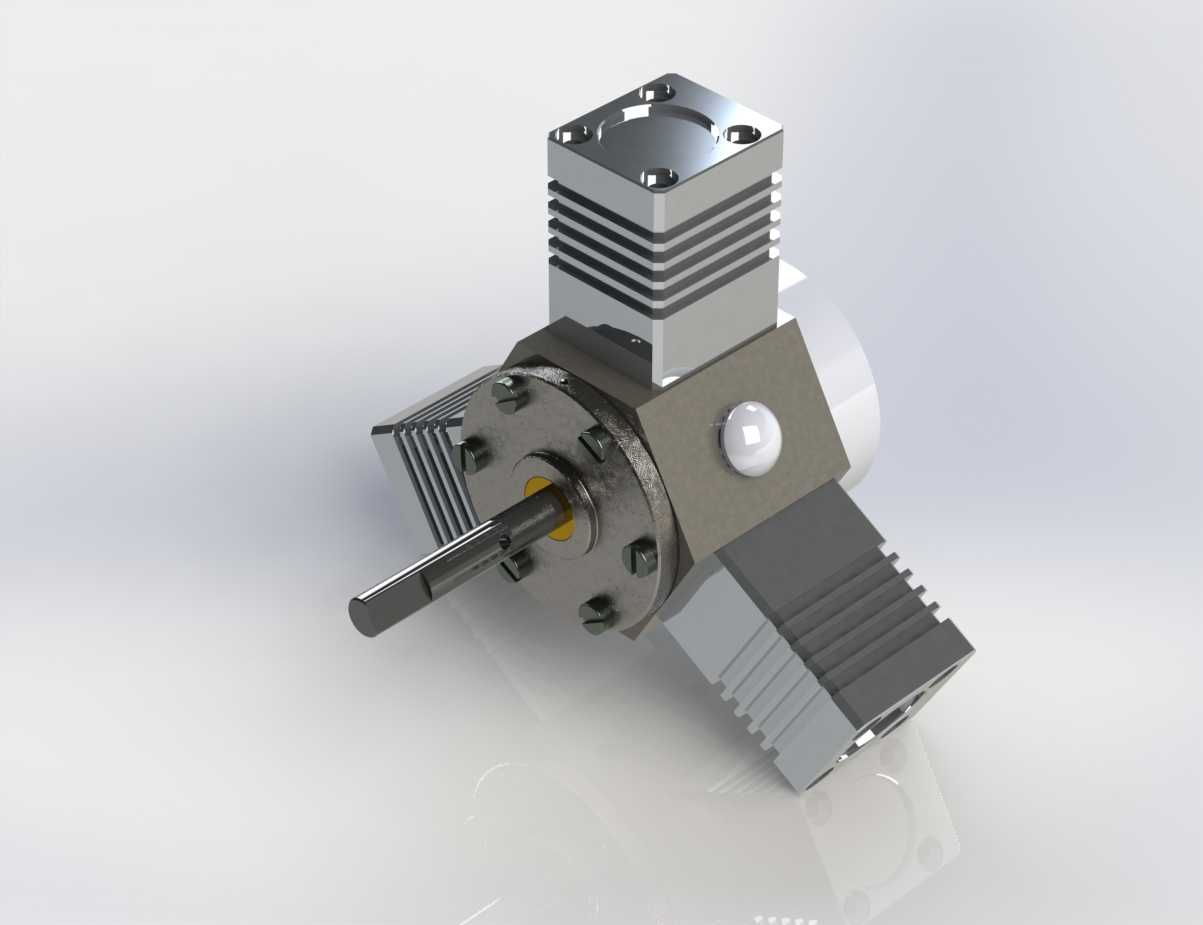

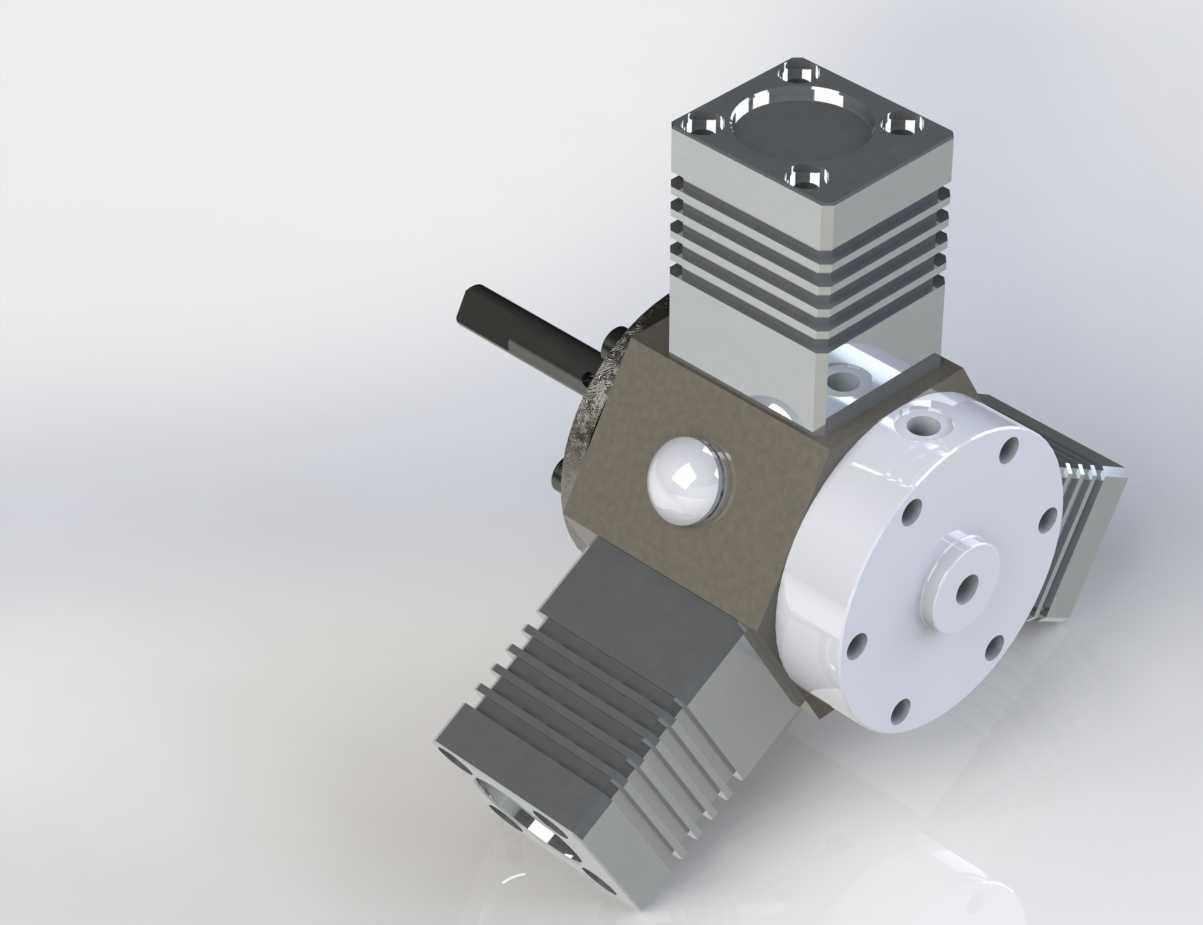

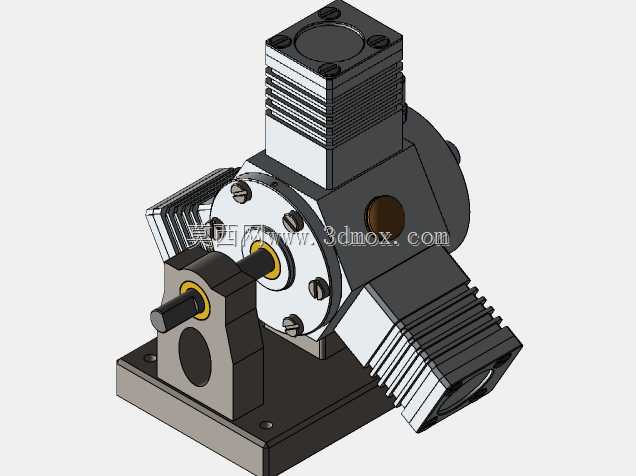

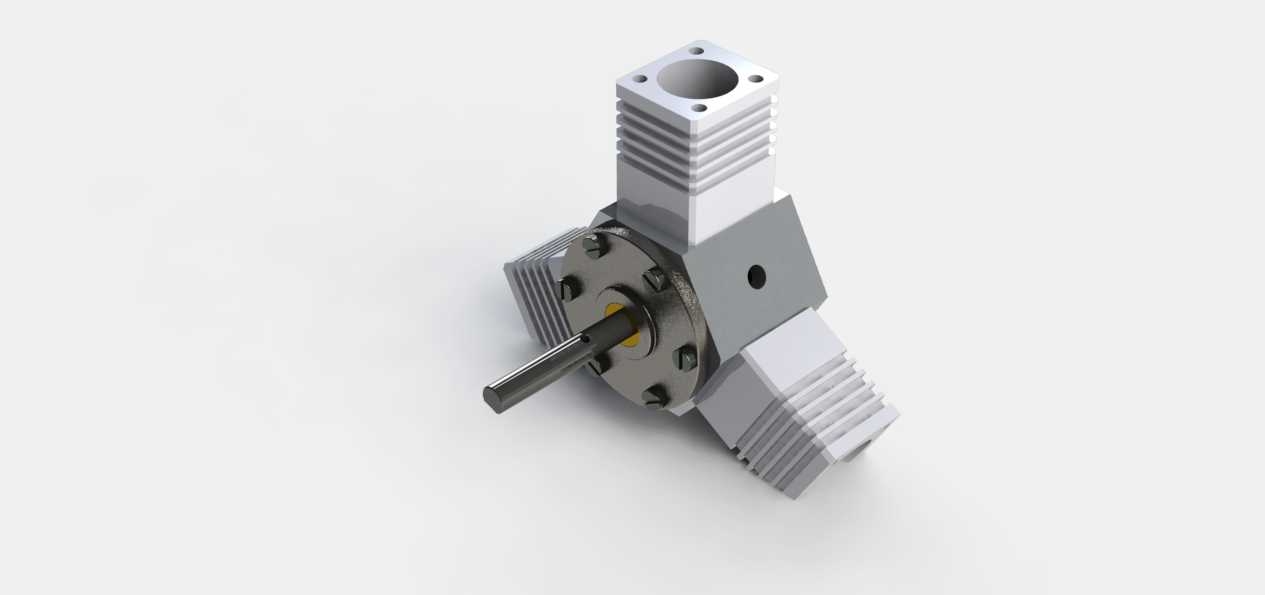

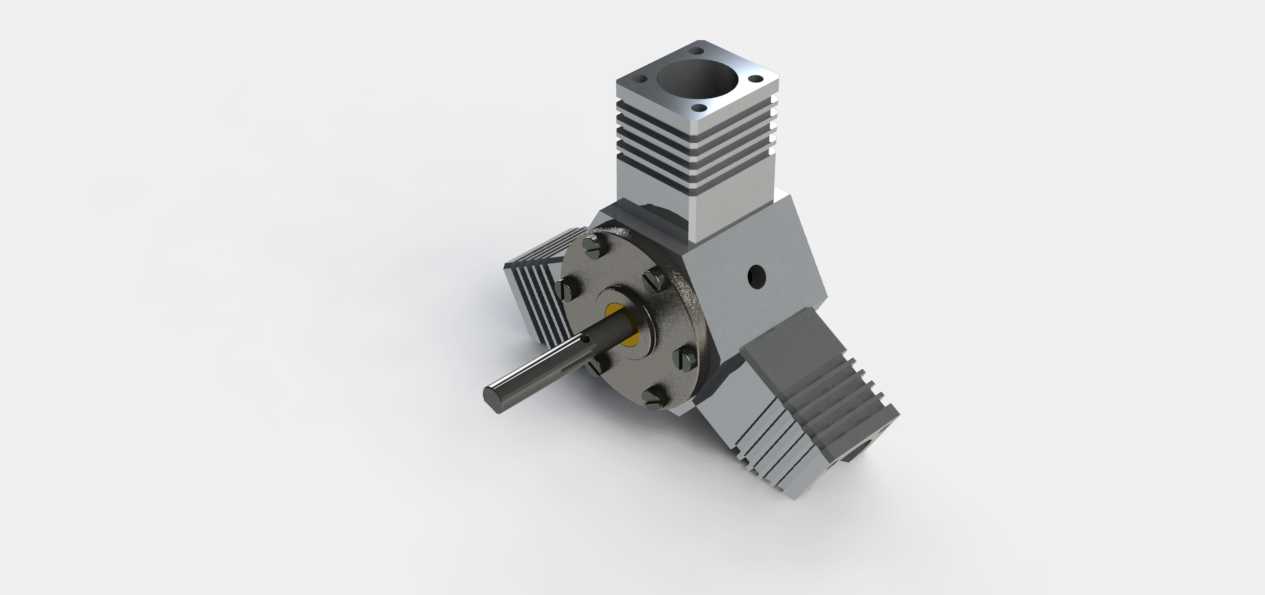

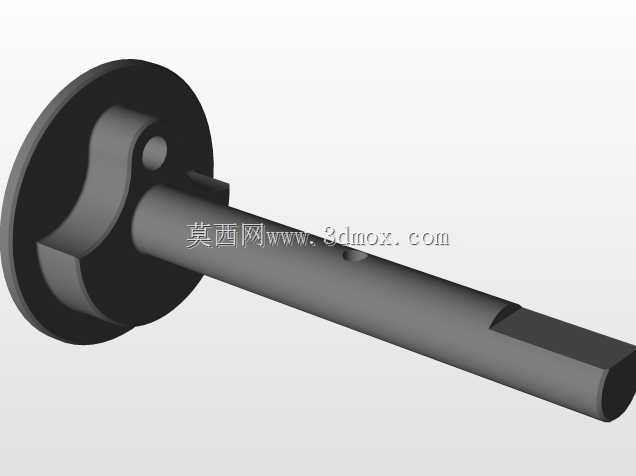

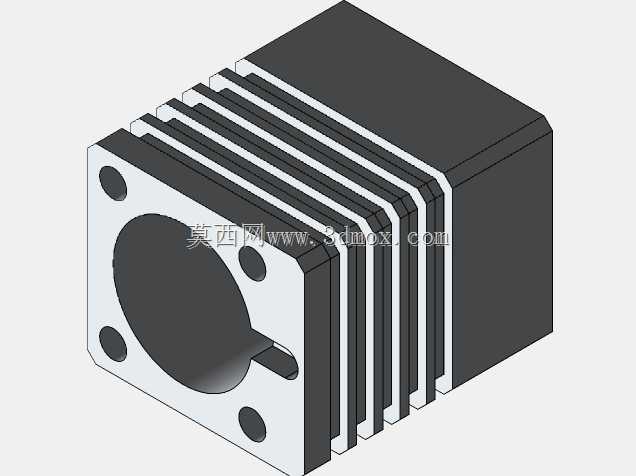

从结构设计逻辑来看,核心的动力输入轴位于组件中心位置,三个输出连接端沿中心轴的径向呈等角度分布,每个输出端都设计了带安装孔的方形法兰接口,法兰上的四个安装孔呈对称布置,能直接对接外部负载的安装面,不需要额外设计转接支架。输出端的壳体表面设计了多道平行的散热筋,这部分结构并非装饰作用,在持续运转工况下,壳体内部传动副产生的热量能通过散热筋增大与空气的接触面积,提升自然散热效率,避免密闭壳体内温度过高导致润滑脂性能下降,延长内部传动件的使用寿命。中心位置的动力输入轴采用台阶轴设计,轴伸端做了倒角处理,方便装配时与动力源的输出轴对接,轴与壳体的配合位置设计了密封槽,可加装密封圈阻挡外界粉尘、水汽进入壳体内部,适配多尘、有少量溅水的工业现场环境。

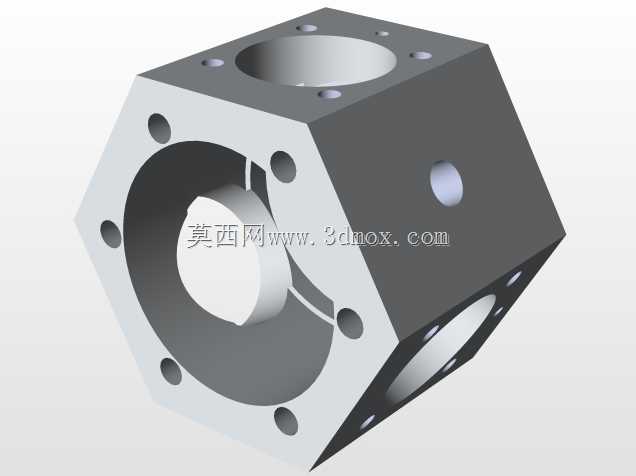

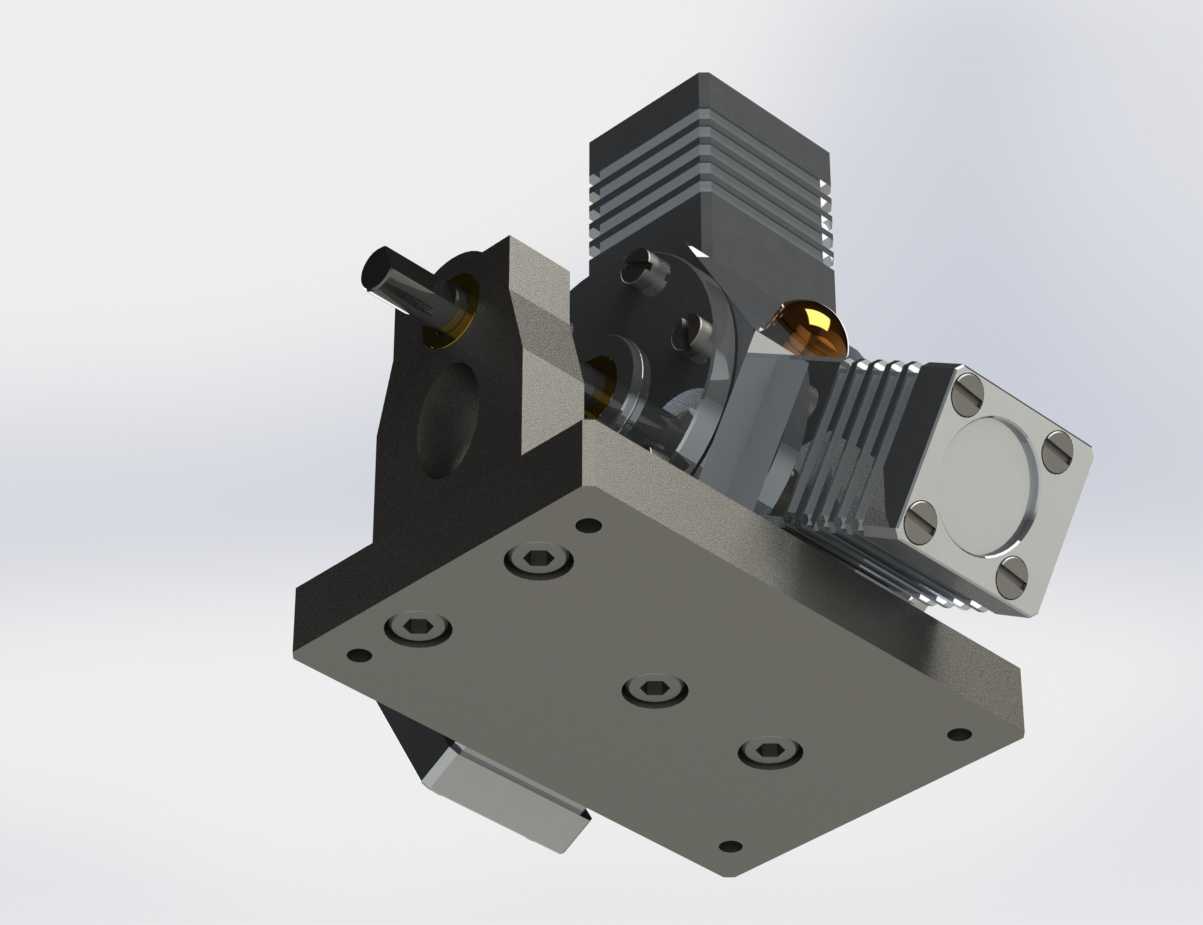

在安装边界方面,整个组件的外接轮廓以中心轴为对称中心,三个径向输出端的外端面到中心轴的距离一致,安装时需要预留的空间为以中心轴为圆心、输出端外端面到中心距离为半径的圆柱形空间,不会出现单侧突出的结构,在设备内部布局时更容易规划安装位置,不会与周边的管线、其他结构件产生干涉。每个输出端法兰的安装孔位采用统一的孔距规格,能适配同规格的负载连接件,减少备件的种类,降低后期维护的配件储备成本。壳体的主体连接部分采用方形结构,平面的安装基准面能保证组件安装时的定位精度,避免圆柱面安装容易出现的周向转动错位问题,装配时可以通过壳体上的定位销孔先完成周向定位,再锁紧安装螺栓,能有效保证三个输出端的角度位置精度,确保三个方向的负载动作同步性符合设计要求。

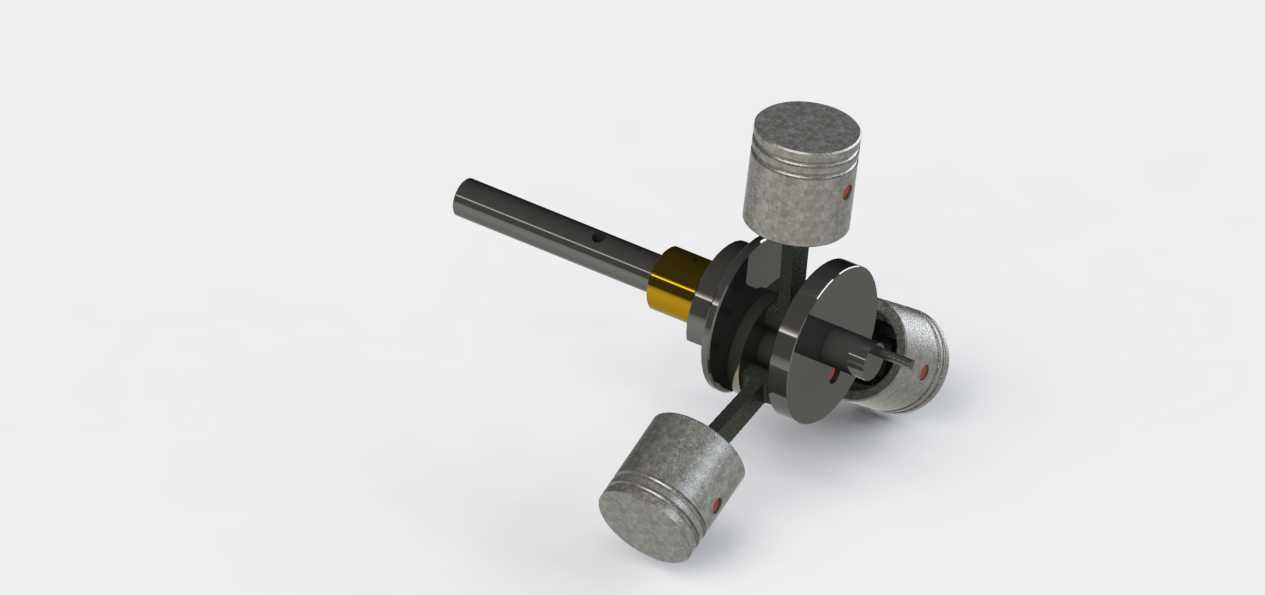

从功能特性上看,这种径向三输出的结构将动力分配功能集成在动力组件本体上,不需要额外配置分动结构,传动链的长度更短,传动过程中的背隙更小,在需要正反转频繁切换的工况下,传动滞后量比外接分动箱的方案更小,动作响应速度更快。内部的传动副采用直齿啮合的设计,加工难度低,装配时的齿侧间隙调整方便,后期维护时不需要专用工具就能完成间隙调整与零件更换,适合小批量设备的装配与后期运维。壳体上预留的观察孔可以在不拆解整个组件的情况下,观察内部传动件的磨损情况,日常巡检时能快速判断设备状态,减少不必要的拆解维护工作量。在实际选型适配时,需要注意每个输出端的额定输出扭矩上限,因为三个输出端的扭矩分配是基于内部传动比设定的,不能在单个输出端施加超出额定值的负载,避免内部齿轮出现断齿、轴件变形的问题,同时安装时要保证三个方向的负载同轴度误差在允许范围内,避免额外的径向力作用在输出轴上,导致轴承过早磨损,缩短组件的整体使用寿命。
- 上一篇:户外街道人行道用圆形照明灯具结构
- 下一篇:弧形带筋挡泥防护构件三维结构
- 全部评论(0)
- 模板大小: 15.37 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
